Siemens 3RT2017-2JB41 zaščita moči 3 zapiralo 690 V/AC 1 kos

Siemensov kontaktor z napisom 'SIRIUS', črna plastična struktura, večkratni priključki spodaj in zgoraj za električno napeljavo.

Slika je simbolična

Odprta električna omarica razkriva električne komponente. V ozadju stroj, viden skozi mokro stekleno površino.

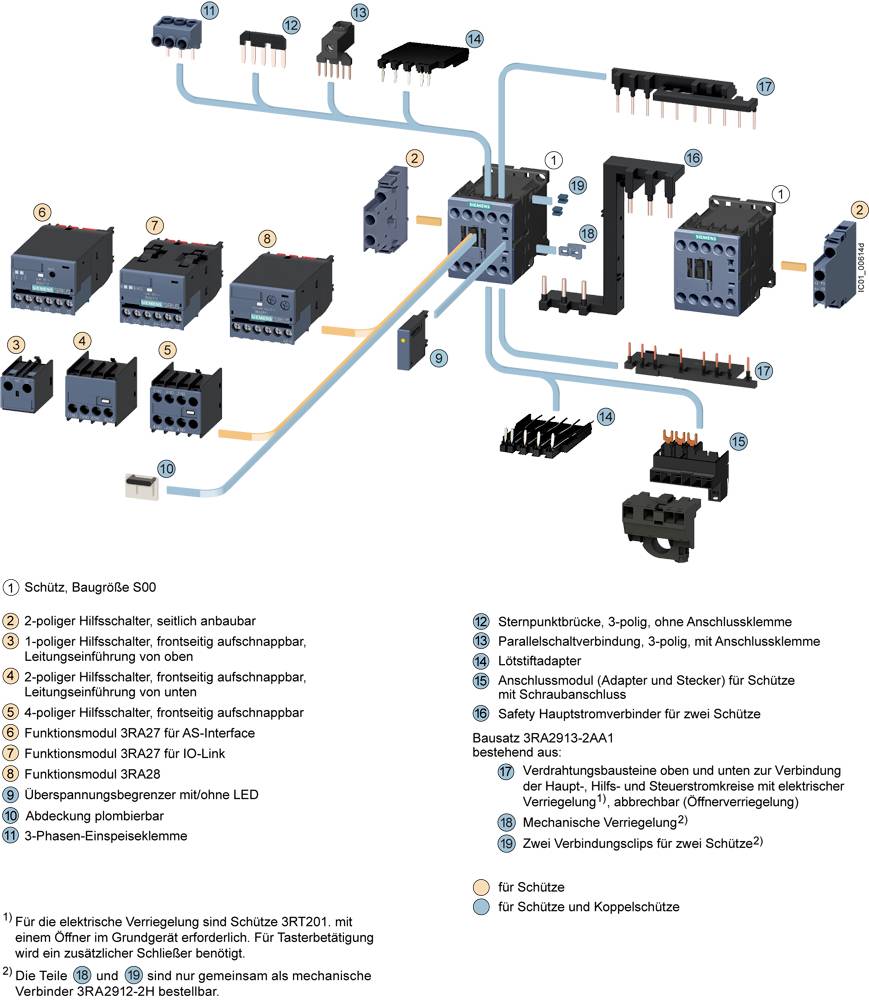

Slika prikazuje električne stikalne naprave in njihove komponente. Oštevilčeni opisi pojasnjujejo funkcije, kot so kontaktorji, pomožni kontakti in povezovalni vtikači.

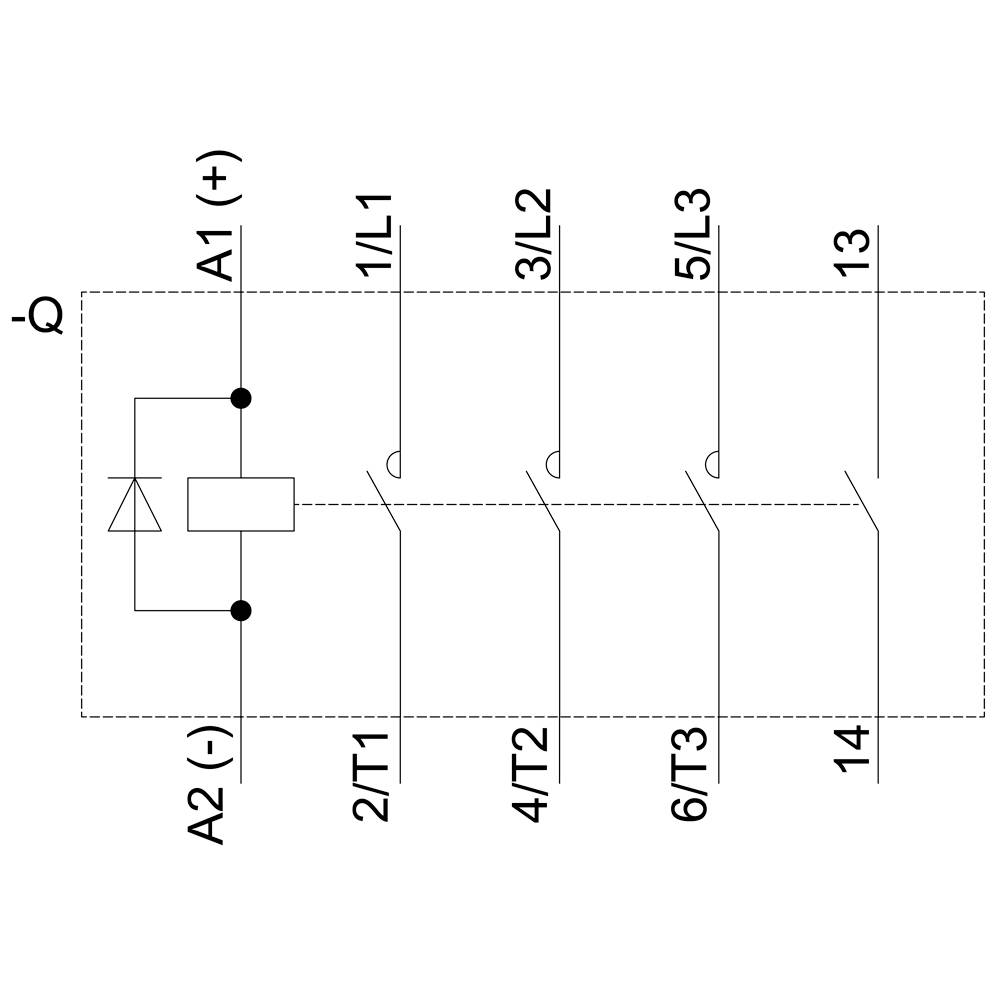

Shema releja: Zgoraj A1 (+), spodaj A2 (-), levo trije preklopni kontakti z oznakami 1/2, 3/4 in 5/6.

Tehnična risba relejev: pogled od spredaj, s strani in od zgoraj z natančnimi merami. Pomembni podatki za montažo.

'Električna shema Siemens SIRIUS 3RT20 krmiljenja s oštevilčenimi priključki in opombami o vhodnih in izhodnih točkah.'

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vzmetna sponka

Vrsta

3RT2017-2JB41

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (99,99 € / Kos)

99,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2017-2JB41

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743321 Siemens 3RT2017-2JB41 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743321 Siemens 3RT2017-2JB41 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Stikalo za moč, AC-3 12 A, 5,5 kW / 400 V 1 S, 24 V DC 0,7-1,25 * ZDA z integrirano dioda, 3-polna Velikost S00, vzmetna povezava, primerna za PLC izhode Spojni kontaktor SIRIUS 3RT2 za Stikalni motorji in pomožna in krmilna vezja, izdelana posebej za neposredno povezavo z elektronskimi krmilniki. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
