Siemens 3RT2017-2LF41 zaščita moči 3 zapiralo 5.5 kW 690 V/AC z varistorjem Primerno za znamko (rele): Siemens 1 kos

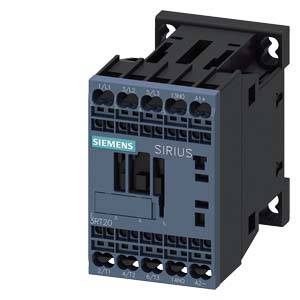

Črn elektronski stikalni element s modrimi deli in označenim logotipom 'SIEMENS SIRIUS'.

Slika je simbolična

Sistemska omara z elektronskimi deli levo, desno pa nejasna industrijska stavba, vidna skozi deževno okno.

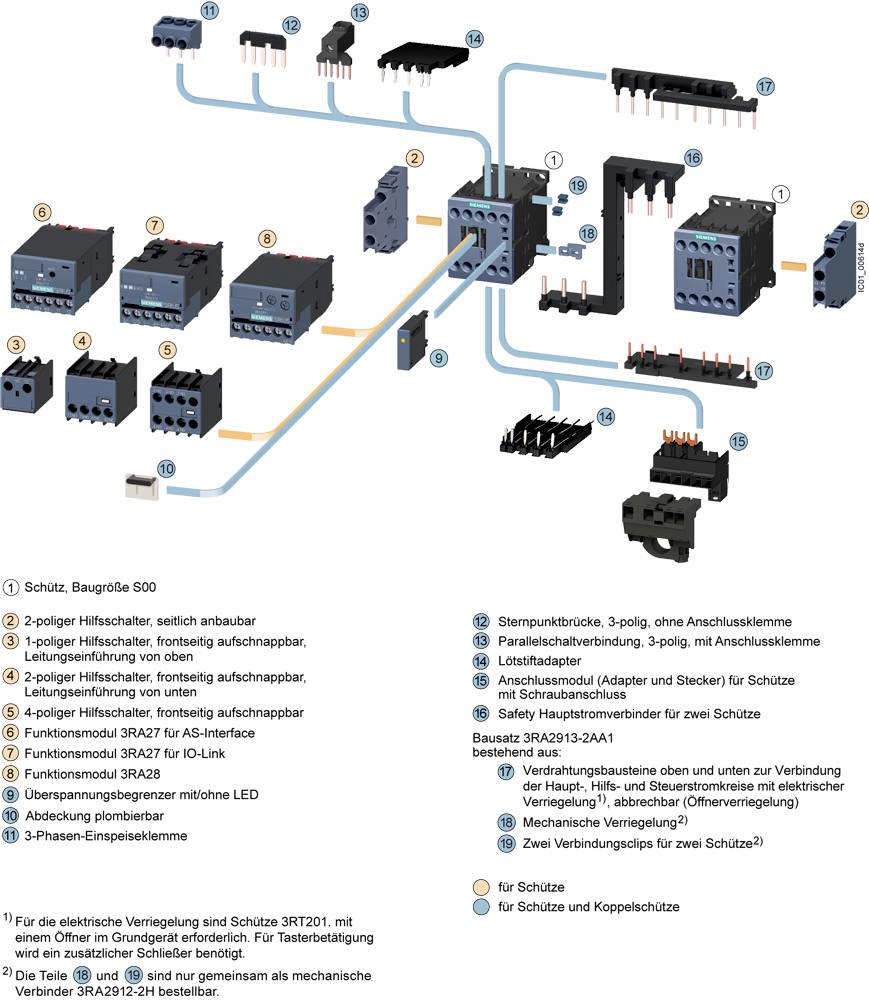

Diagram stikalniškega sistema z različnimi komponentami, kot so reže, pregradne stene in priključne sponke. Oštevilčene povezave prikazujejo funkcijo in mesto vgradnje posameznih komponent.

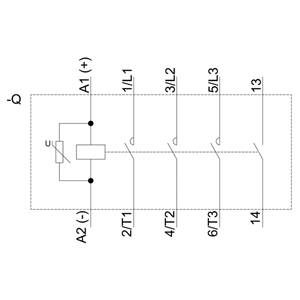

Shematski načrt kontaktorja v zaporedni vezavi s šestimi označenimi priključki: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.

Tehnična risba elektronske naprave z merami v milimetrih; vključuje sprednji, stranski in pogled od zgoraj.

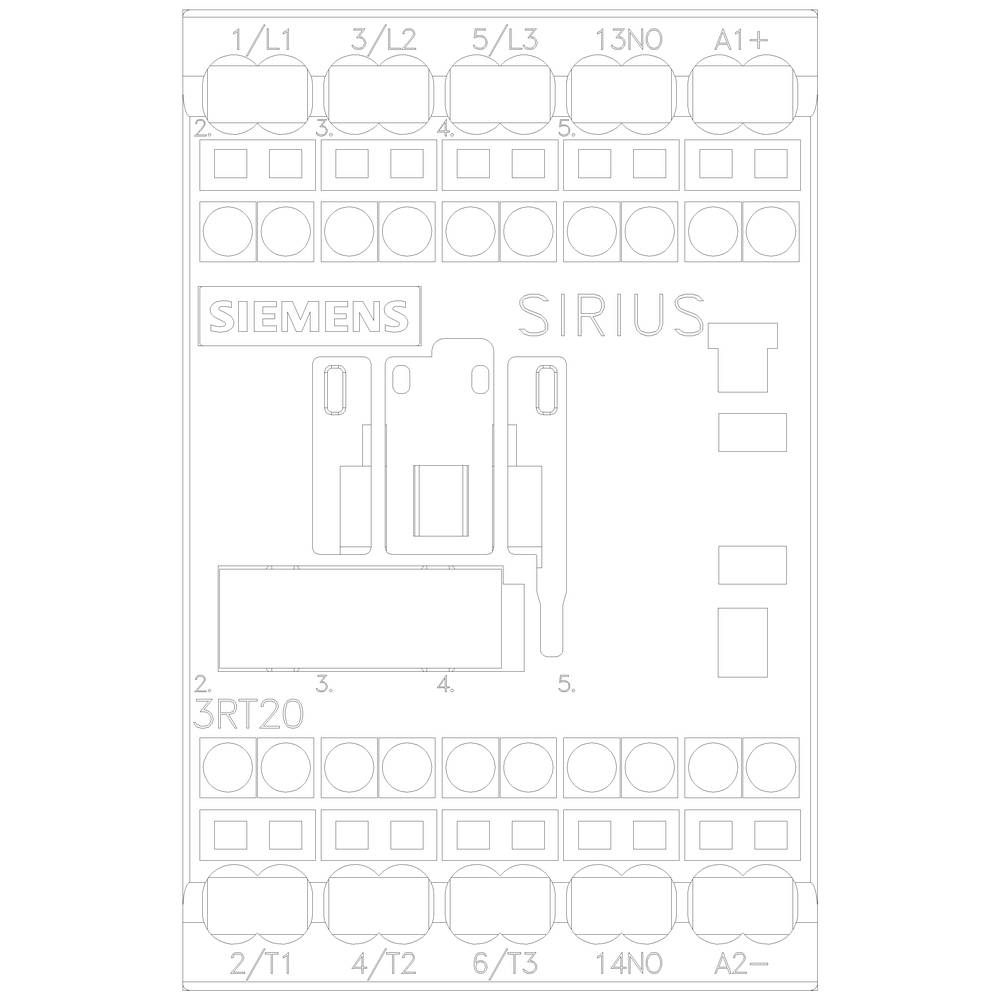

Električna shema Siemensovega SIRIUS kontaktorja z oznakami in priključki. Vsebuje oznake terminalov in opise.

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Moč

5.5 kW

Priključek

vzmetna sponka

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (97,99 € / Kos)

97,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2017-2LF41

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 1 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (min).: 77 V/DC

Krmilna napetost (maks.): 110 V/DC

Območje krmilne napetosti: 77 - 110 V/DC

Preklopna napetost (maks.): 690 V/AC

Maks. preklopna moč: 5500 W

Stalni tok (maks.): 12 A

: 5.5 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S00

Značilnosti: z varistorjem

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743363 Siemens 3RT2017-2LF41 zaščita moči 3 zapiralo 5.5 kW 690 V/AC z varistorjem Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743363 Siemens 3RT2017-2LF41 zaščita moči 3 zapiralo 5.5 kW 690 V/AC z varistorjem Primerno za znamko (rele): Siemens 1 kos

Opis

Napajalni kontaktor, AC-3 12 A, 5,5 kW / 400 V 1 S, DC 110 V 0,7-1,25 * US, integriran z varistorjem, 3-pinski velikost S00, vzmetno obremenjena priključna sponka SIRIUS 3RT2 za preklopne motorje in motorje pomožna in krmilna vezja, izdelana posebej za neposredno povezavo z elektronskimi krmilniki. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
