Siemens 3RT2017-2QB41 zaščita moči 3 zapiralo 5.5 kW 690 V/AC z varistorjem Primerno za znamko (rele): Siemens 1 kos

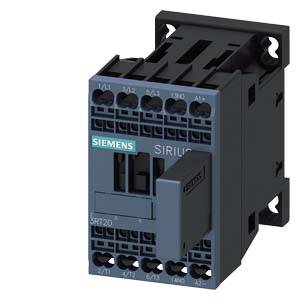

Siemensov SIRIUS kontaktor modre barve z napisom, črnim ohišjem in več priključnimi mesti zgoraj in spodaj.

Slika je simbolična

Električna razdelilna plošča ob stekleni steni z deževnimi kapljami, ki v ozadju prikazuje proizvodni proces.

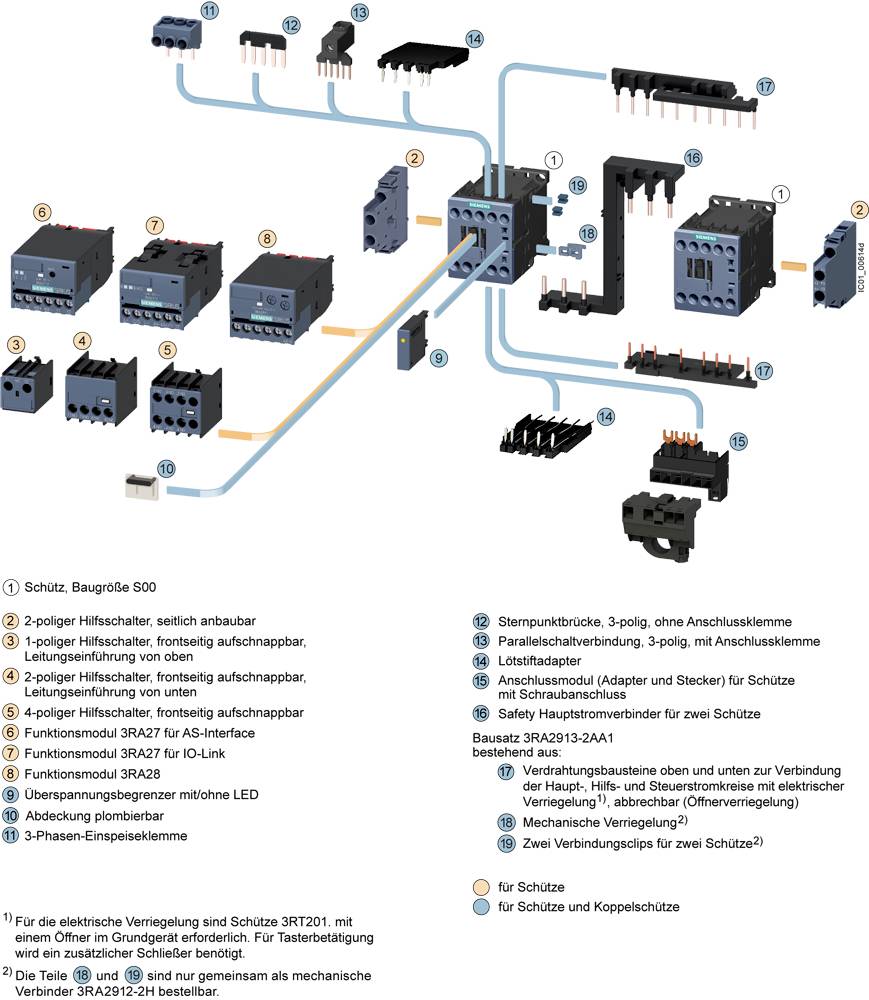

Diagram električnih kontaktorjev in pribora, ki prikazuje električne tokokroge, povezave in oznake komponent za sestavljanje.

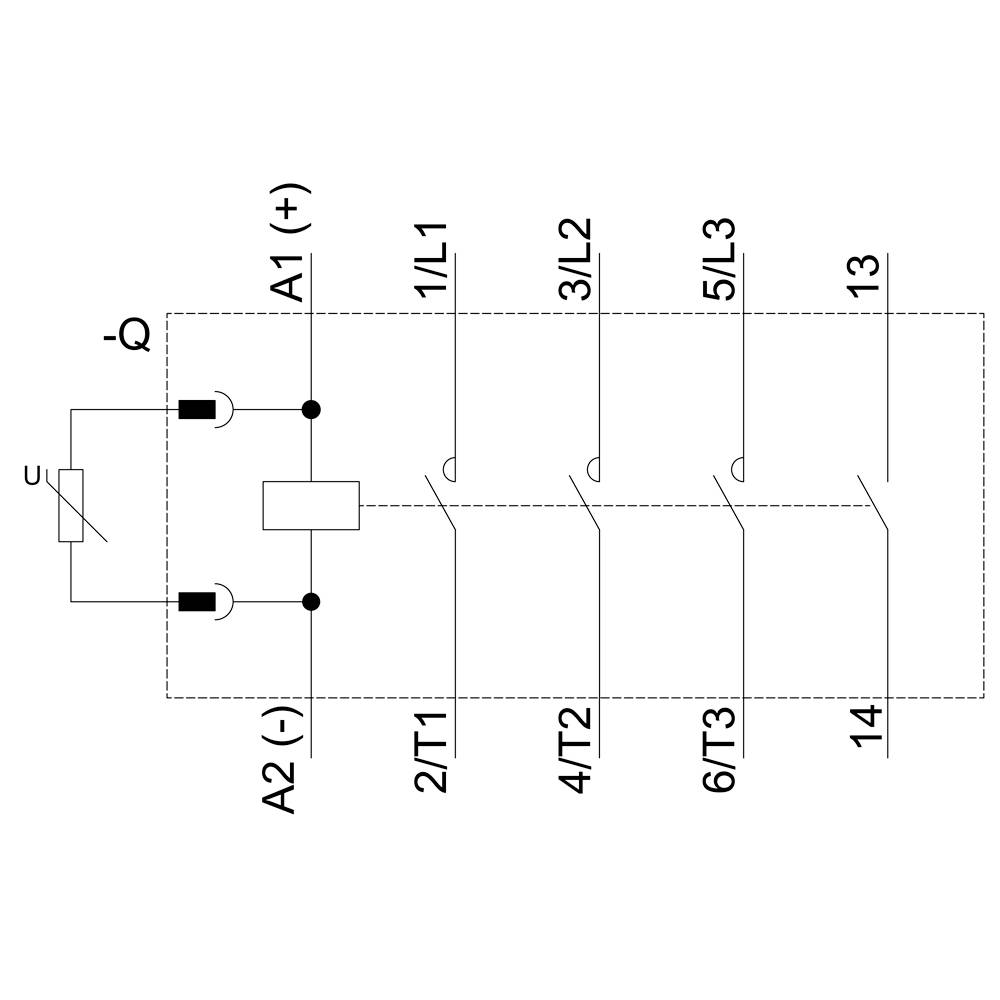

Shematski načrt kontaktorja; levo: tuljava z krmilnim tokovnim krogom, desno: glavni kontakti z oznakami L1, L2, L3 in T1, T2, T3.

Tehnična risba stikala z dimenzijami: širina 24,5 mm, globina 33 mm, višina 45 mm. Vsebuje prečne prereze in mrežni pogled.

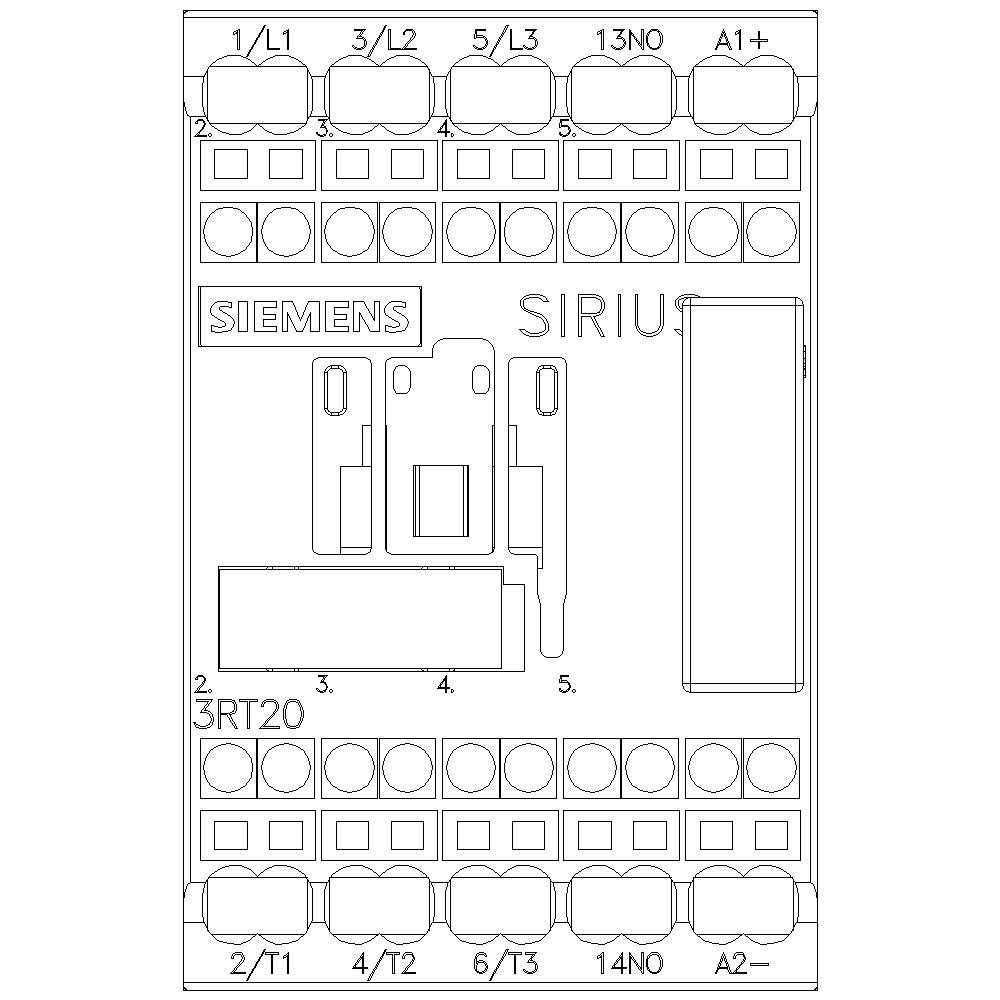

'Stikalno napravo Siemens SIRIUS, tip 3RT20, s priključki za L1, L2, L3, 13NO, A1+, T1, T2, NO, A2. Shematski prikaz ožičenja.'

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Moč

5.5 kW

Priključek

vzmetna sponka

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (97,99 € / Kos)

97,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2017-2QB41

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (min).: 16.8 V/DC

Krmilna napetost (maks.): 30 V/DC

Območje krmilne napetosti: 16.8 - 30 V/DC

Preklopna napetost (maks.): 690 V/AC

Maks. preklopna moč: 5500 W

Stalni tok (maks.): 12 A

: 5.5 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z varistorjem

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 121 mm

Mere: (Š x V x G) 45 x 70 x 121 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743480 Siemens 3RT2017-2QB41 zaščita moči 3 zapiralo 5.5 kW 690 V/AC z varistorjem Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743480 Siemens 3RT2017-2QB41 zaščita moči 3 zapiralo 5.5 kW 690 V/AC z varistorjem Primerno za znamko (rele): Siemens 1 kos

Opis

Stikalo za napajanje, AC-3 12 A, 5,5 kW / 400 V 1 S, 24 V DC 0,7-1,25 * US, z varistorsko vtičnico, 3-pinska velikost S00, vzmetno obremenjena priključna sponka SIRIUS 3RT2 za preklopne motorje in motorje pomožna in krmilna vezja, izdelana posebej za neposredno povezavo z elektronskimi krmilniki. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
