Siemens 3RT2018-2BB42 kontaktor 3 zapiralo 690 V/AC 1 kos

Slika prikazuje Siemensov SIRIUS kontaktor, električni element za krmiljenje in zaščito v industrijskih aplikacijah.

Slika je simbolična

Odprt električni razdelilnik prikazuje kable in električne tokokroge. V ozadju dežuje, vodne kaplje so na oknu.

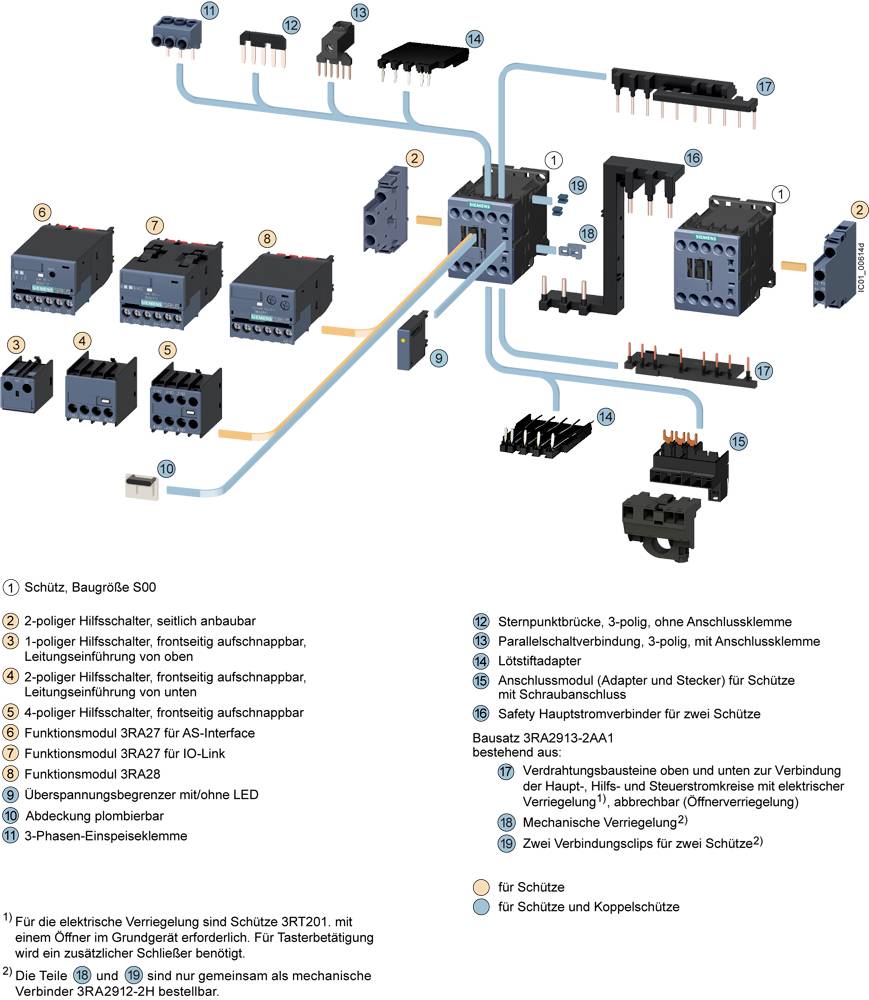

'Načrt vezja prikazuje različne električne kontaktorje in njihove povezave, vključno z glavnim stikalom, pomožnimi moduli in funkcijskimi elementi, z oštevilčenimi pojasnili.'

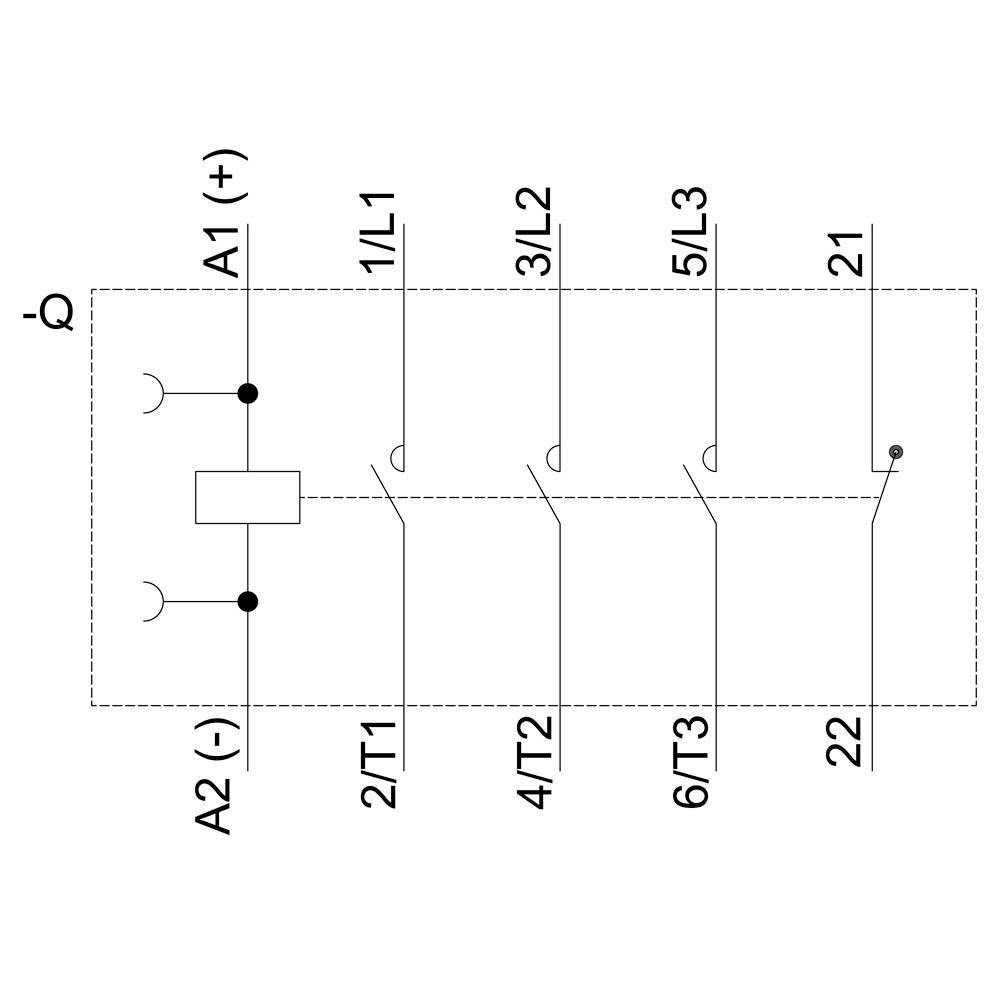

Električna shema s priključki A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 in 21, 22.

Tehnična risba elektronske komponente s tremi pogledi: sprednji, stranski in pogled od zgoraj. Prikazane so mere in podrobnosti.

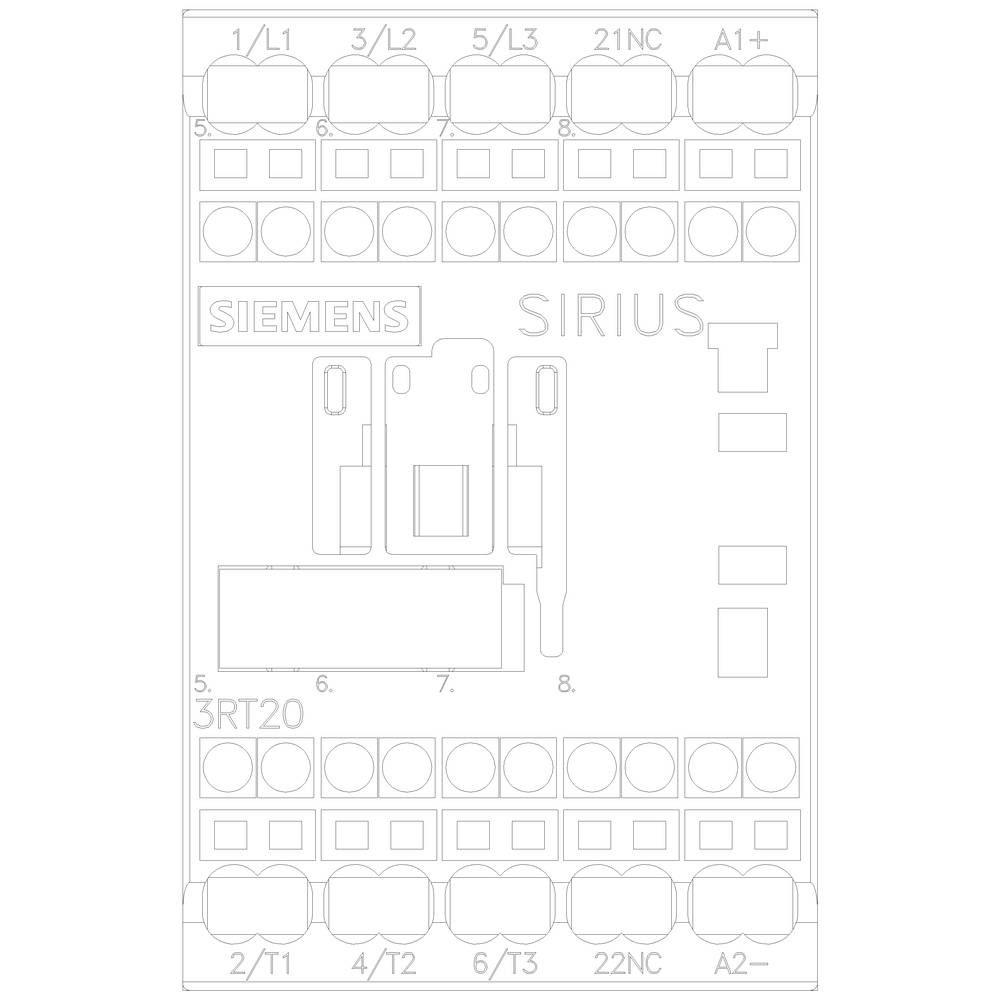

Slika prikazuje tehnično razporeditev načrta krmilne enote Siemens Sirius z oštevilčenimi priključki in označeno tiskano vezjem.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vzmetna sponka

Vrsta

3RT2018-2BB42

Podatkovni list izdelka (PDF)

Dostava čet, 24.9.

9 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Na voljo samo 9 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 4 mm²
Presek prevodnika je fino naseden: 2,5 mm²

Vrsta izdelka: kontaktor

Vrsta: 3RT2018-2BB42

Velikost: S00

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 30000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 70 mm

Globina: 73 mm

Mere: (Š x V x G) 45 x 70 x 73 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Teža: 320 g

: TRUE

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 11.5 A

: 7.355

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746114 Siemens 3RT2018-2BB42 kontaktor 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746114 Siemens 3RT2018-2BB42 kontaktor 3 zapiralo 690 V/AC 1 kos

Opis

Kontaktor, AC-3, 7.5 KW / 400 V, 1 NC, 24 V DC, 3-polna, velikost S00 Vzmetna povezava SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
