Siemens 3RT2023-1AF04 zaščita moči 3 zapiralo 690 V/AC 1 kos

Črn in moder Siemensov kontaktor za krmiljenje električnih motorjev, s šestimi priključki zgoraj in spodaj za ožičenje.

Slika je simbolična

Pogled v tovarno: Levo odprta električna omarica z ožičenjem, desno stroj za mokrem deževnim oknom.

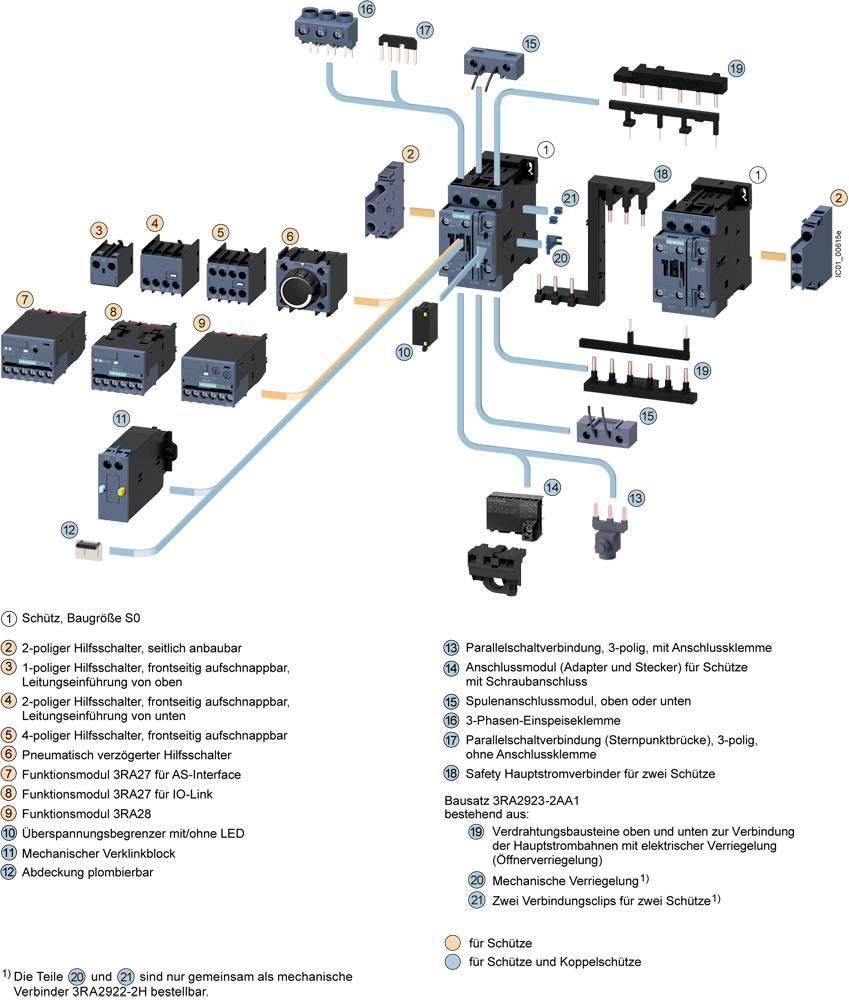

Eksplozijski prikaz zaščitnega sistema s številčenimi deli in povezavami. Legenda razlaga komponente in njihove funkcije.

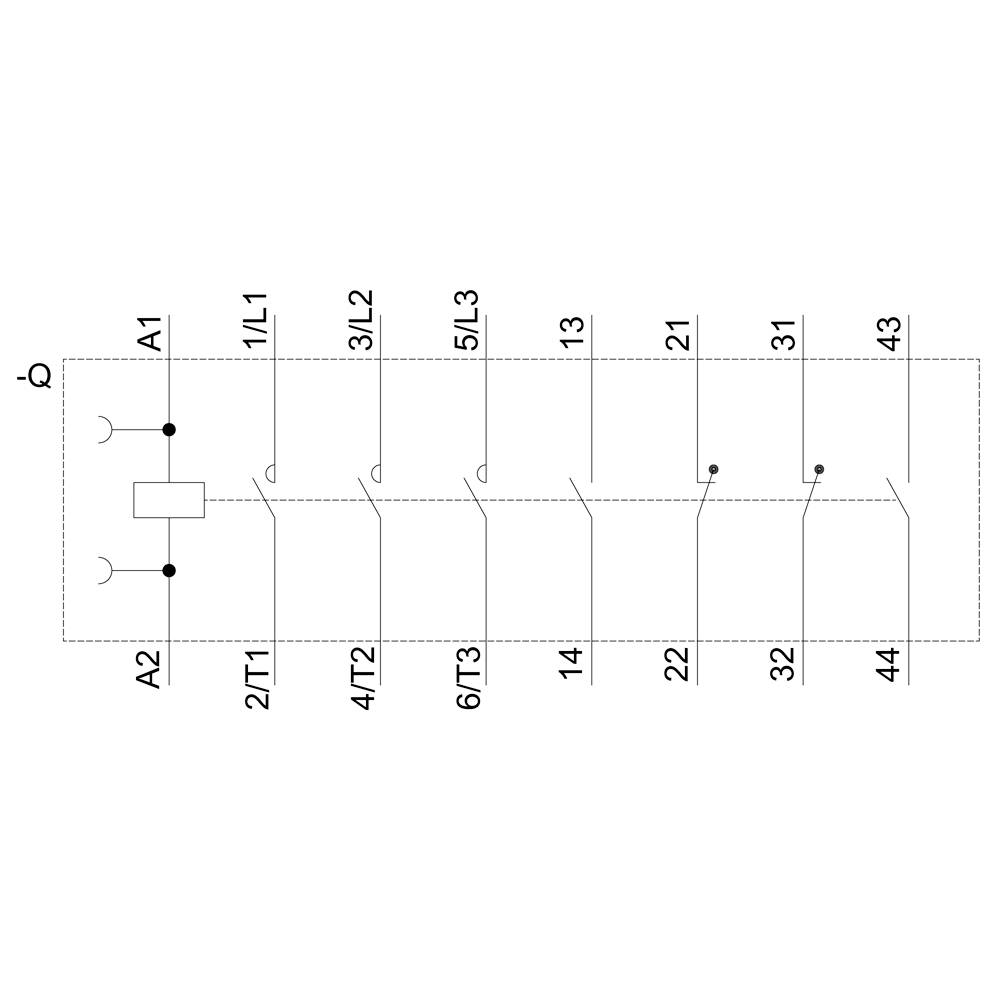

Električna shema stikalnega modula s šestimi kontaktnimi stolpci; označena z 'A1', 'A2' in številkami kanalov '1/L1', '3/L2', '5/L3'.

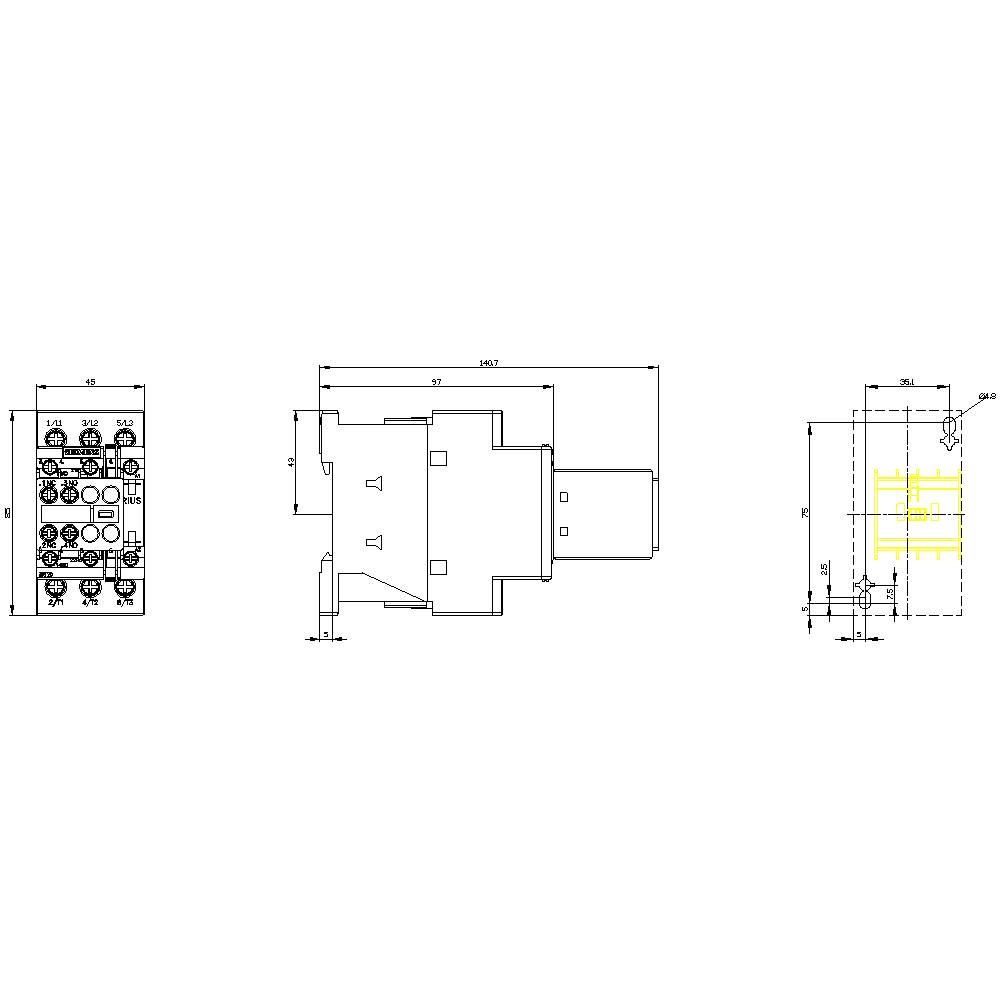

Tehnična risba električnega komponenta s tremi pogledi: sprednji pogled, stranski pogled in pogled od zgoraj z merami.

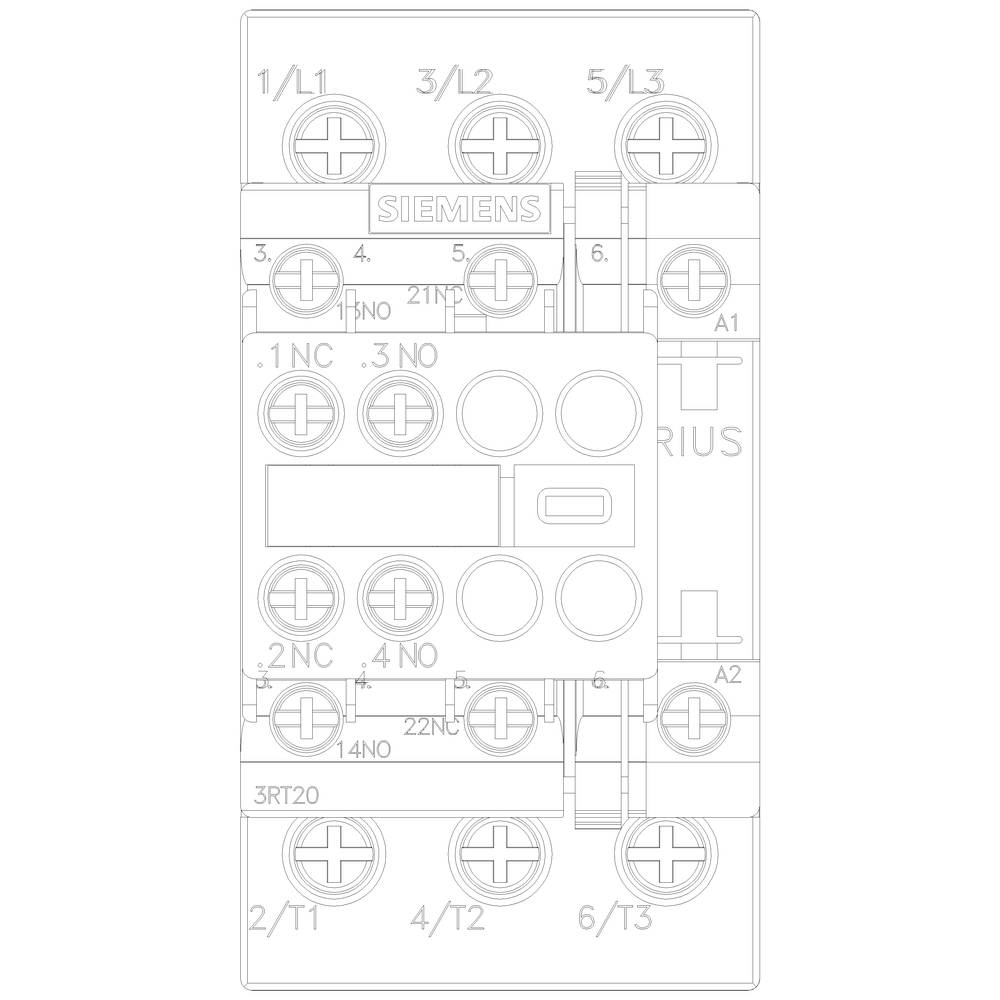

Diagram električnega stikala podjetja Siemens s priključki in oznakami. Glavne komponente so oštevilčene in označene.

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2023-1AF04

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (93,99 € / Kos)

93,99 €

z DDV

Samo 9,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Enožični ali večžični prerez prevodnika: 10 mm²
Prerez diriktorja je fino naseden: 10 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2023-1AF04

Velikost: S0

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 85 mm

Globina: 141 mm

Mere: (Š x V x G) 45 x 85 x 141 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 4 kW

: 3

: 2

: 2

: 9 A

: 40 A

: Screw connection

: AC

: 8.5 A

: 3.67749375

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746135 Siemens 3RT2023-1AF04 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746135 Siemens 3RT2023-1AF04 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Stikalo za moč, AC-3 9 A, 4 kW / 400 V 2 S + 2 O, AC 110 V, 50 Hz 3-pinski, velikost S0 Vijačni priključek Pomožno kontaktno stikalo snemljivo SIRIUS 3RT2 kontaktorski kontaktor za preklopne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
