Siemens 3RT2024-1BB44-3MA0 zaščita moči 3 zapiralo 690 V/AC 1 kos

Siemensov električni kontaktor modela Sirius z več priključnimi sponkami vidnimi spredaj.

Slika je simbolična

Odprt električni omarica s kabli in elektronskimi komponentami stoji ob deževni stekleni šipi, za njo so nejasno vidne stroje.

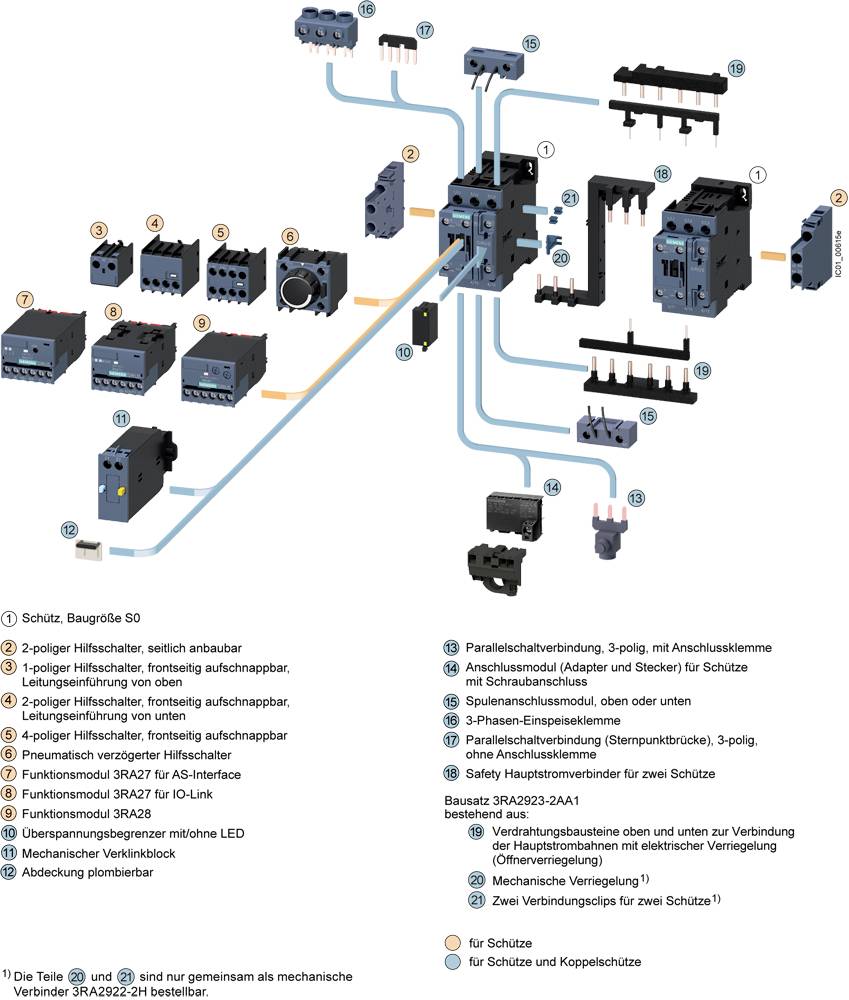

Eksplozijski prikaz zaščitnega sistema s številčenimi komponentami. Prikazani so stikalo, vtične sponke, adapter in LED-moduli. Povezave in pomembne funkcije so označene.

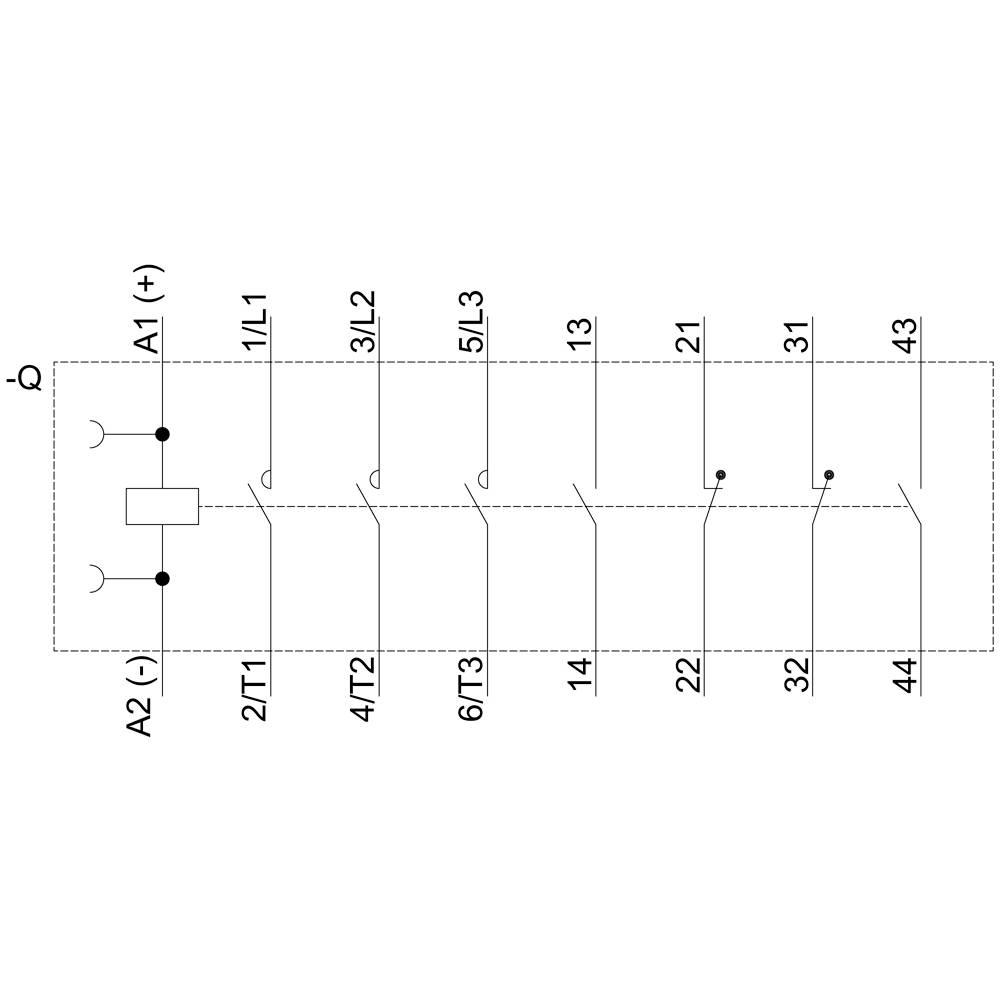

Shematski diagram električne stikalne naprave s šestimi označenimi kontakti: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.

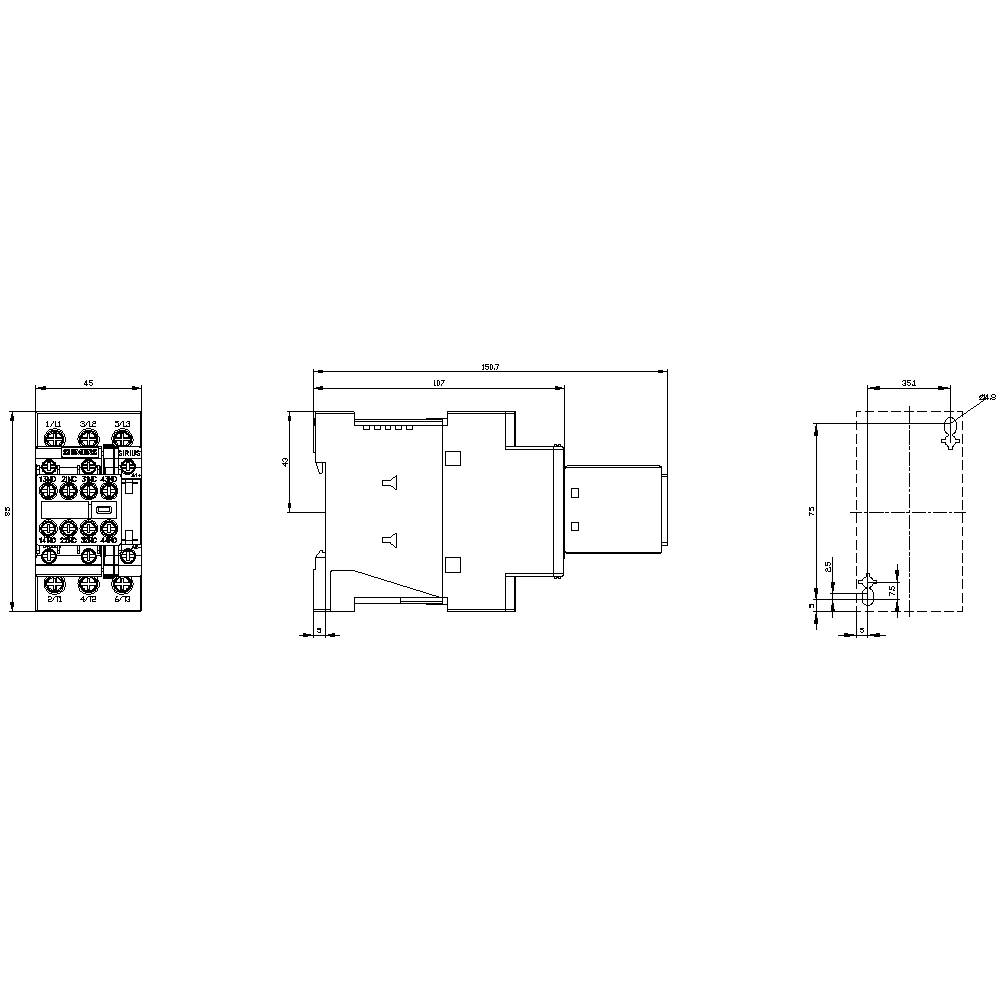

Tehnična risba elektronske komponente s sprednjim, stranskim in pogledom od zgoraj. Mere in priključki so označeni.

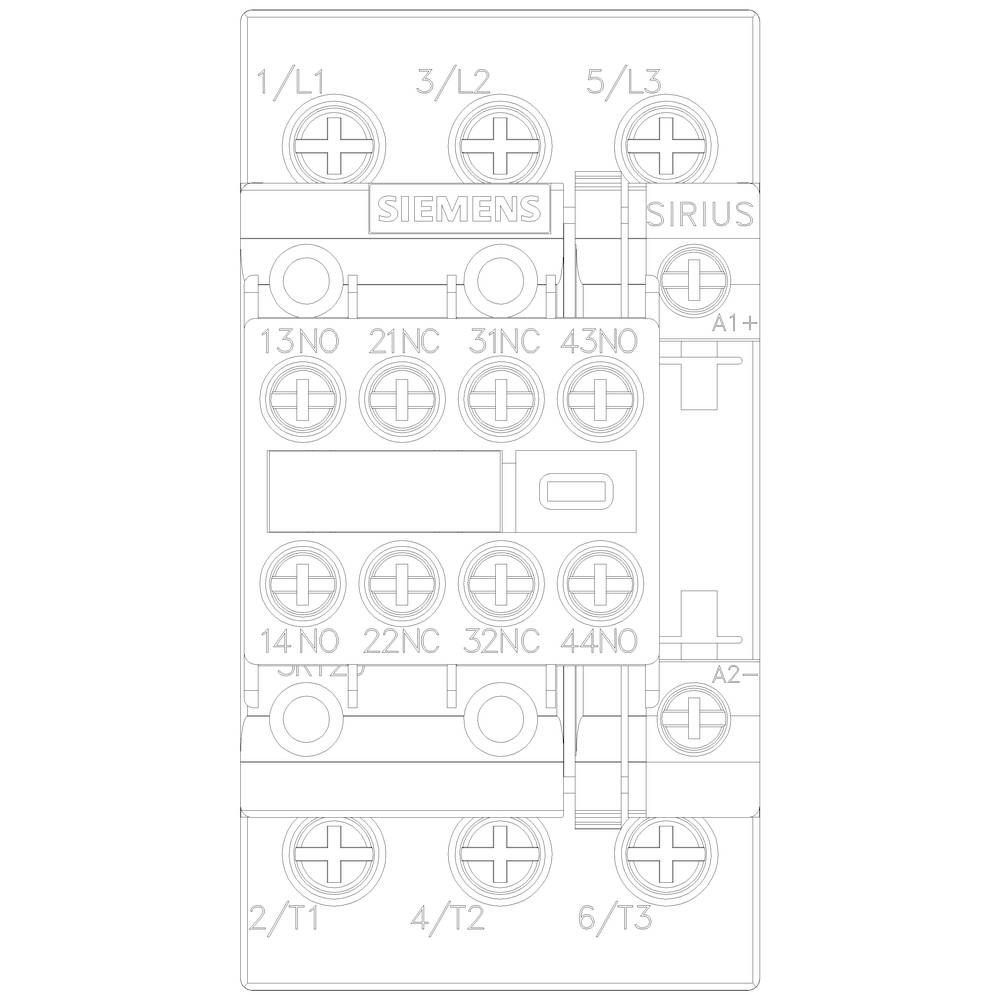

Siemensov Sirius kontaktor prikazuje priključke in zgradbo vezja. Glavni kontakti z oznakami, primerni za industrijske krmilne sisteme.

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2024-1BB44-3MA0

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (189,99 € / Kos)

189,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 10 mm²
Prerez diriktorja je fino naseden: 10 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2024-1BB44-3MA0

Velikost: S0

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 85 mm

Globina: 151 mm

Mere: (Š x V x G) 45 x 85 x 151 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 12.5 A

: 5.516

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704297 Siemens 3RT2024-1BB44-3MA0 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704297 Siemens 3RT2024-1BB44-3MA0 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Stikalo za moč, AC-3 12 A, 5,5 kW / 400 V 2 S + 2 O, 24 V DC 3-polni, velikost S0 Vijačni priključek Pomožni stikalni kontaktor, ki ni primeren za aplikacije SUVA Napajalni kontaktor SIRIUS 3RT2 za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
