Siemens 3RT2024-1CL24-3MA0 zaščita moči 3 zapiralo 690 V/AC 1 kos

Siemensov kontaktor serije Sirius, črne in modre barve, za krmiljenje električnih motorjev in stikalnih operacij.

Slika je simbolična

Električna razdelilna omara s kompleksno napeljavo zraven okna, ki ponuja pogled na deževno vreme z zunanjimi stroji.

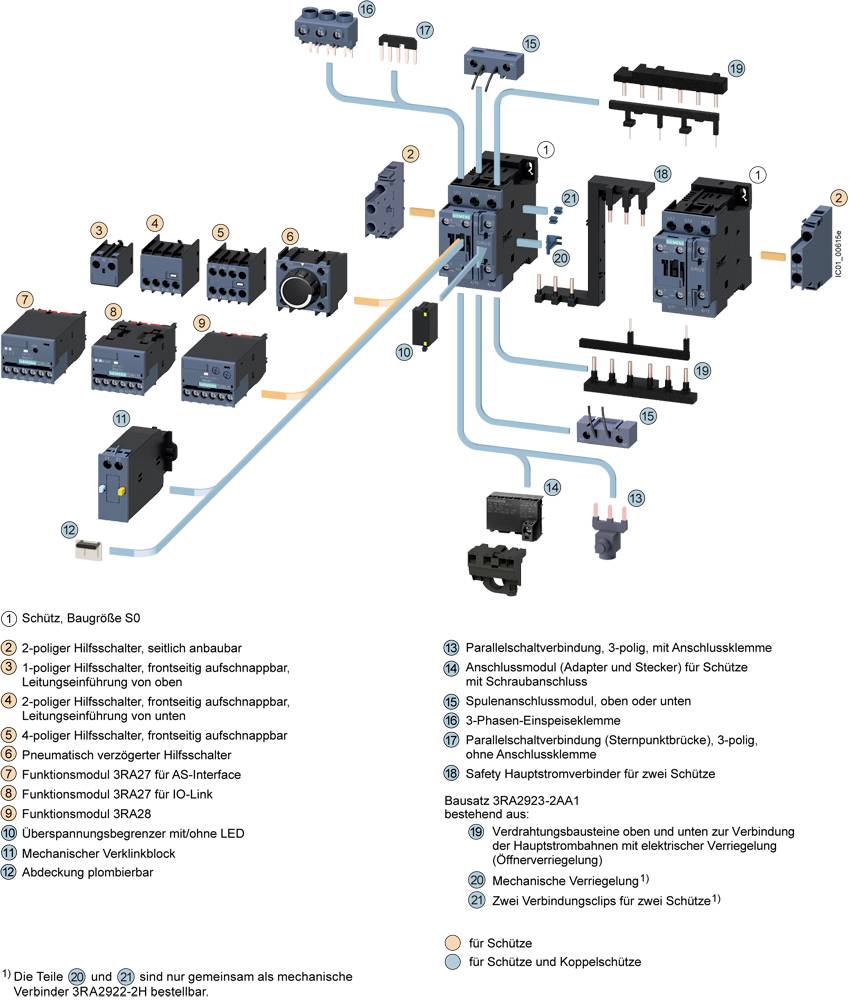

Diagram prikazuje razporeditev delov kontaktorja s številčenimi komponentami za električno priključitev in mehanske povezave. Barvna legenda služi razlikovanju zaščitnih shem.

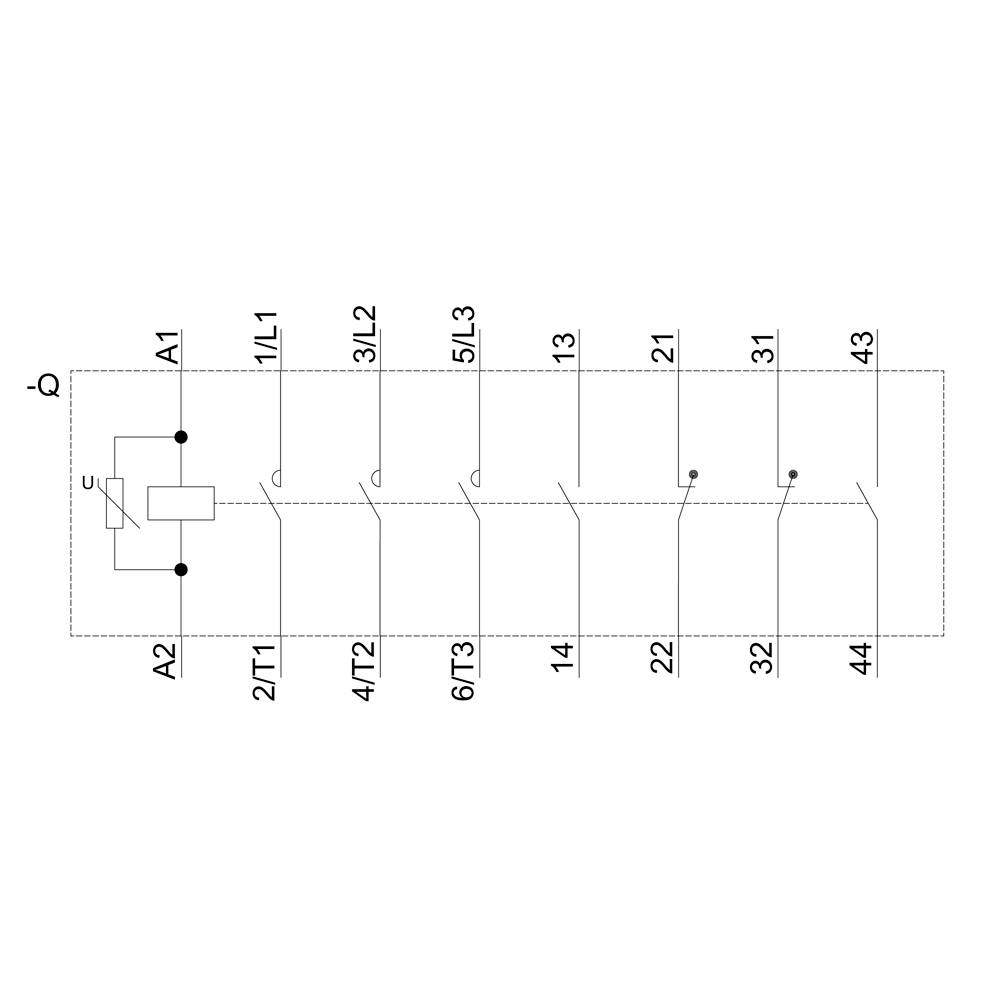

Električna shema naprave s priključki A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3 in oštevilčenimi sponkami od 13 do 44.

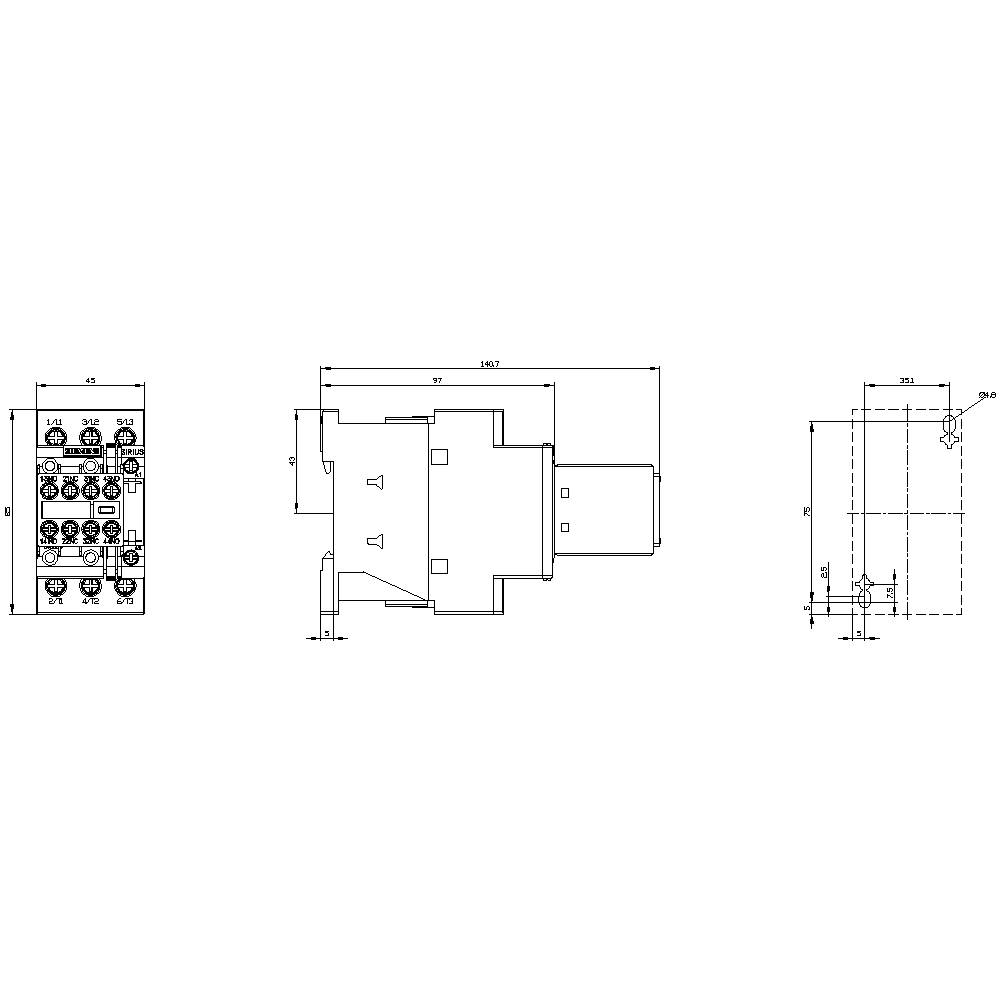

Tehnična risba električne relejske vtičnice s sprednjim in stranskim pogledom, vključno z merami v milimetrih.

'Shematski prikaz Siemens SIRIUS kontaktorskega modula s priključnimi sponkami in oznakami, prikazan za tehnične konfiguracije.'

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2024-1CL24-3MA0

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (129,99 € / Kos)

129,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Enožični ali večžični prerez prevodnika: 10 mm²
Prerez diriktorja je fino naseden: 10 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2024-1CL24-3MA0

Velikost: S0

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 85 mm

Globina: 141 mm

Mere: (Š x V x G) 45 x 85 x 141 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: Screw connection

: AC

: 12.5 A

: 5.516240625

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747017 Siemens 3RT2024-1CL24-3MA0 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747017 Siemens 3RT2024-1CL24-3MA0 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Napajalni kontaktor, AC-3 12 A, 5,5 kW / 400 V 2 S + 2 O, AC 230 V 50/60 Hz, z vstavljenim varistorjem, 3-poz., Velikost S0 Vijačna povezava Pomožno stikalo, ki ni rešljivo za aplikacije SUVA Napajalni kontaktor SIRIUS 3RT2 za preklop motorjev. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
