Siemens 3RT2024-2AP04 zaščita moči 3 zapiralo 690 V/AC 1 kos

Črno električno relejev, modularno zasnovano z več priključnimi točkami, uporabljeno v električnih razdelilnih omaricah.

Slika je simbolična

Notranjost električnega stikališča poleg velike pralnega stroja z vodnimi kapljicami na steklenih vratih, ki so vidne od zunaj.

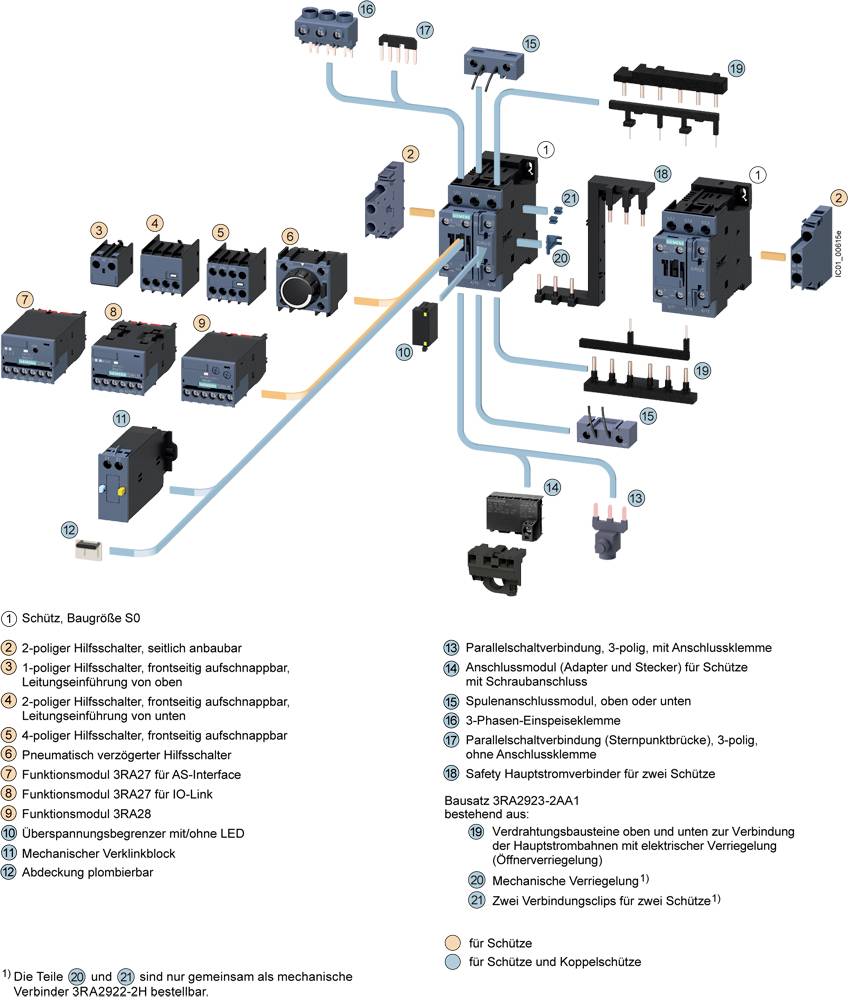

Eksplozijski prikaz zaščitne stikalne naprave s številčenimi komponentami in njihovim opisom. Vključuje stikalne in povezovalne elemente.

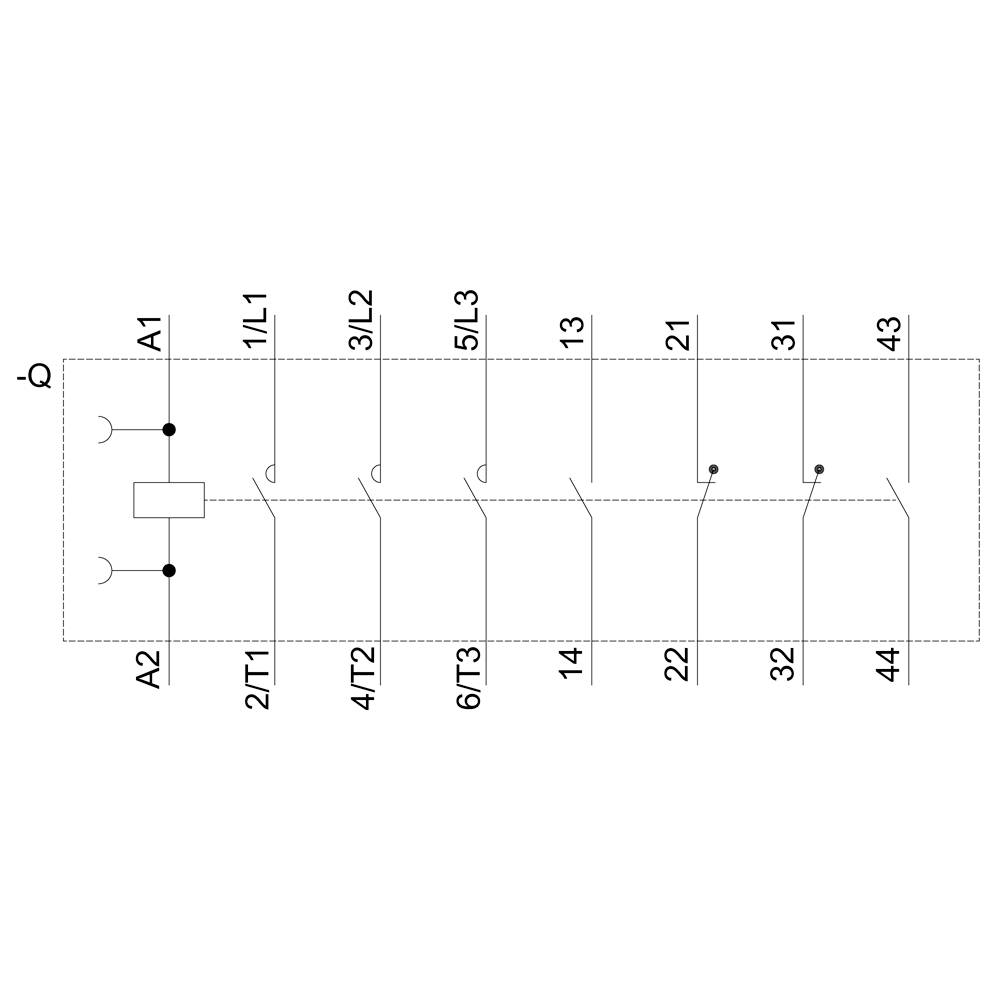

Načrt elektromagneta s priključki tuljave A1-A2 in tremi faznimi povezavami L1, L2, L3. Diagram prikazuje notranje povezave.

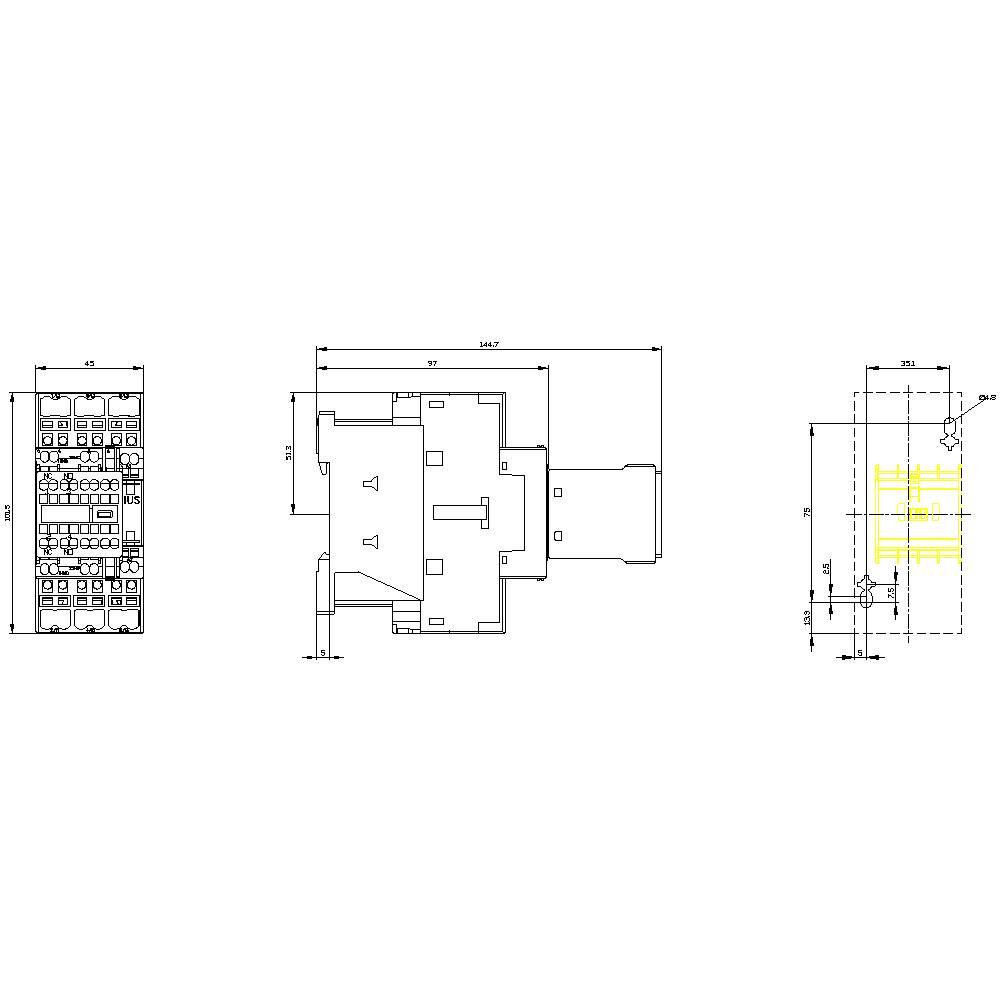

Tehnična risba električnega naprave z merami v milimetrih, ki sestoji iz sprednjega, stranskega in tlorisa.

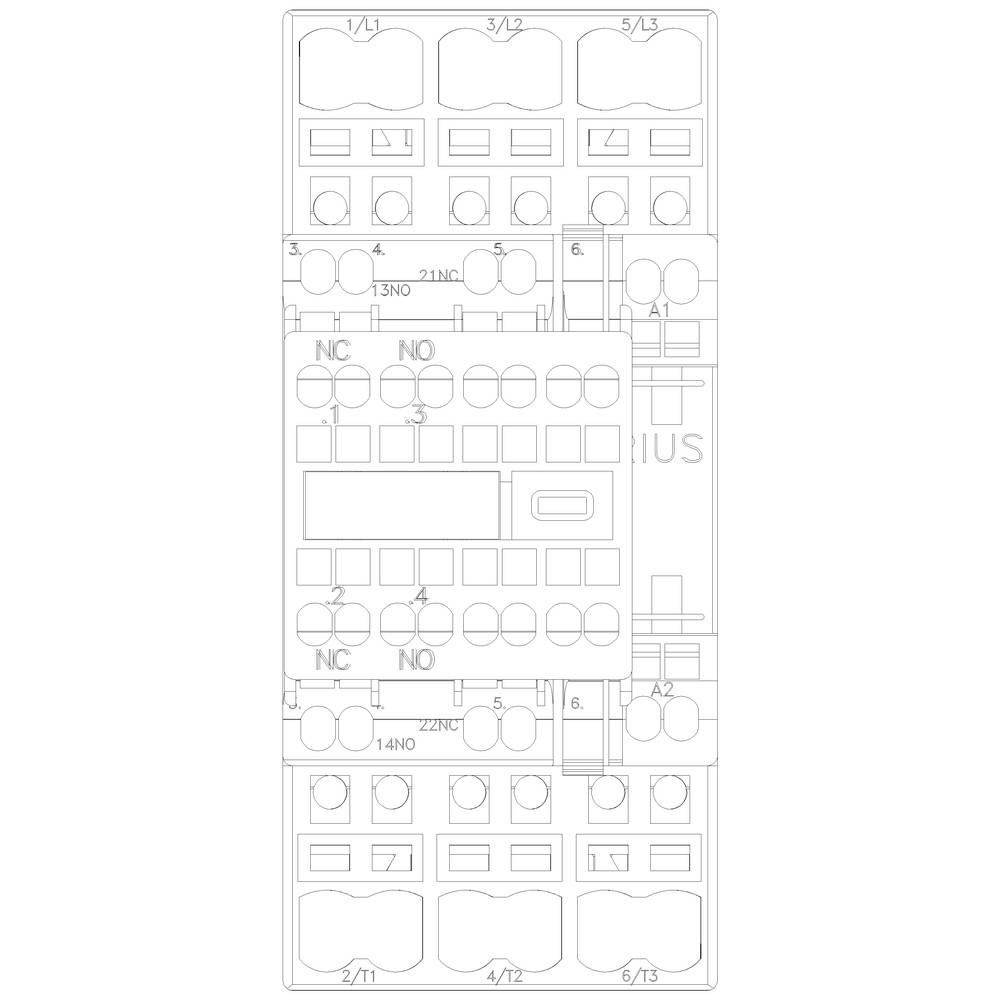

Električna shema s številnimi kontakti, tokokrogi in povezavami, razporejenimi na pravokotnem načrtu.

1/6

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vzmetna sponka

Vrsta

3RT2024-2AP04

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (109,99 € / Kos)

109,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Enožični ali večžični prerez prevodnika: 10 mm²
Prerez diriktorja je fino naseden: 6 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2024-2AP04

Velikost: S0

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vzmetna sponka

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 102 mm

Globina: 144 mm

Mere: (Š x V x G) 45 x 102 x 144 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: 230-230 V

: Spring clamp connection

: AC

: 12.5 A

: 5.516

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747033 Siemens 3RT2024-2AP04 zaščita moči 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747033 Siemens 3RT2024-2AP04 zaščita moči 3 zapiralo 690 V/AC 1 kos

Opis

Stikalo za napajanje, AC-3 12 A, 5,5 kW / 400 V 2 S + 2 O, AC 230 V, 50 Hz 3-polna, velikost S0 Vzmetni priključek Dodatno stikalo, snemljiv kontaktorski kontaktor SIRIUS 3RT2 za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
