Name: Siemens 3RT2026-2DB40 kontaktor 1 zapiralo, 1 odpiralo 40 kW 690 V 22 A z varistorjem Primerno za znamko (rele): Siemens
Brand: Siemens
SKU: 2863575
Availability: BackOrder

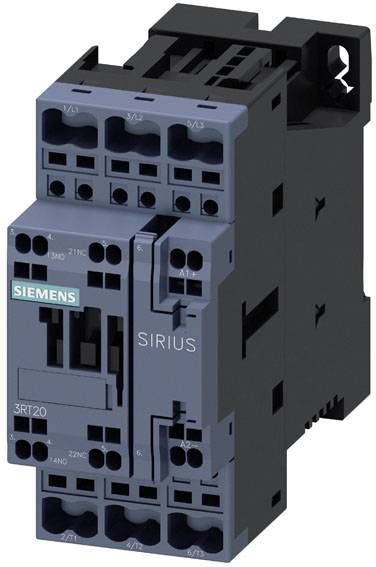

Siemensov Sirius kontaktor, model 3RT2027. Vsebuje priključke za krmilne tokokroge in močnostne tokokroge, uporabljen v stikalnih napravah.

Odprt električni razdelilnik s kabli in komponentami ob deževno mokrem oknu; v ozadju zamegljeni stroji.

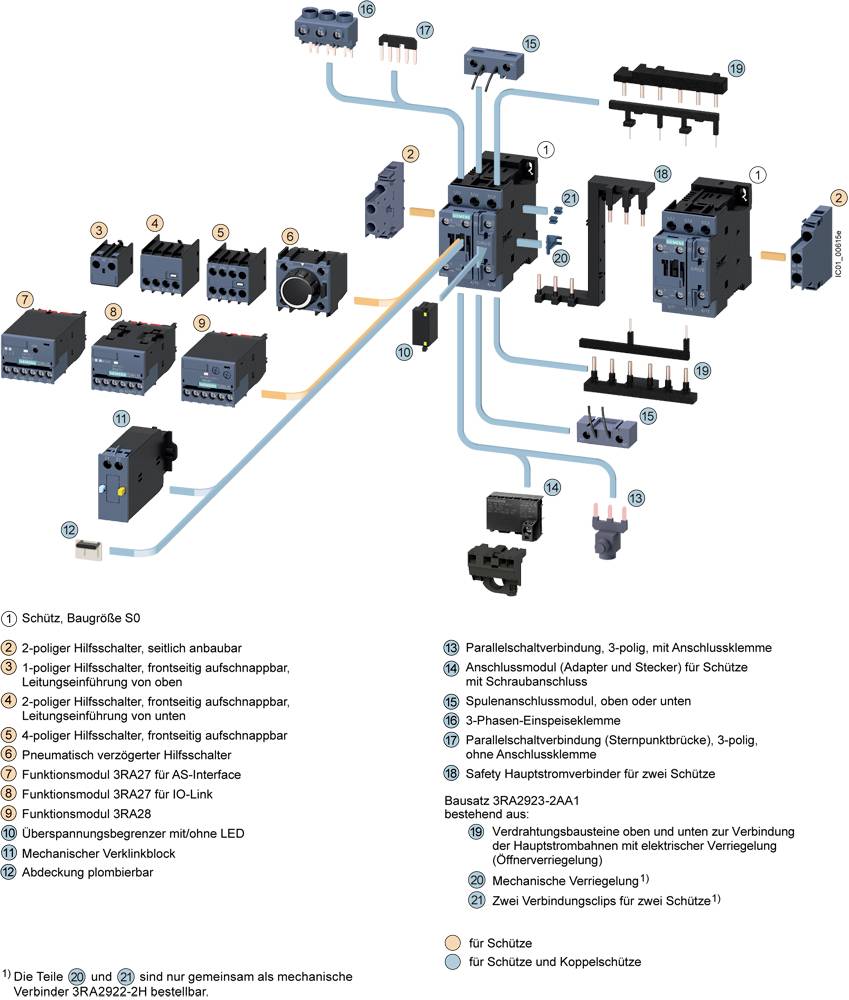

Tehnična risba prikazuje električno shemo kontaktorja z pripadajočimi dodatnimi deli in številčenjem za sestavo.

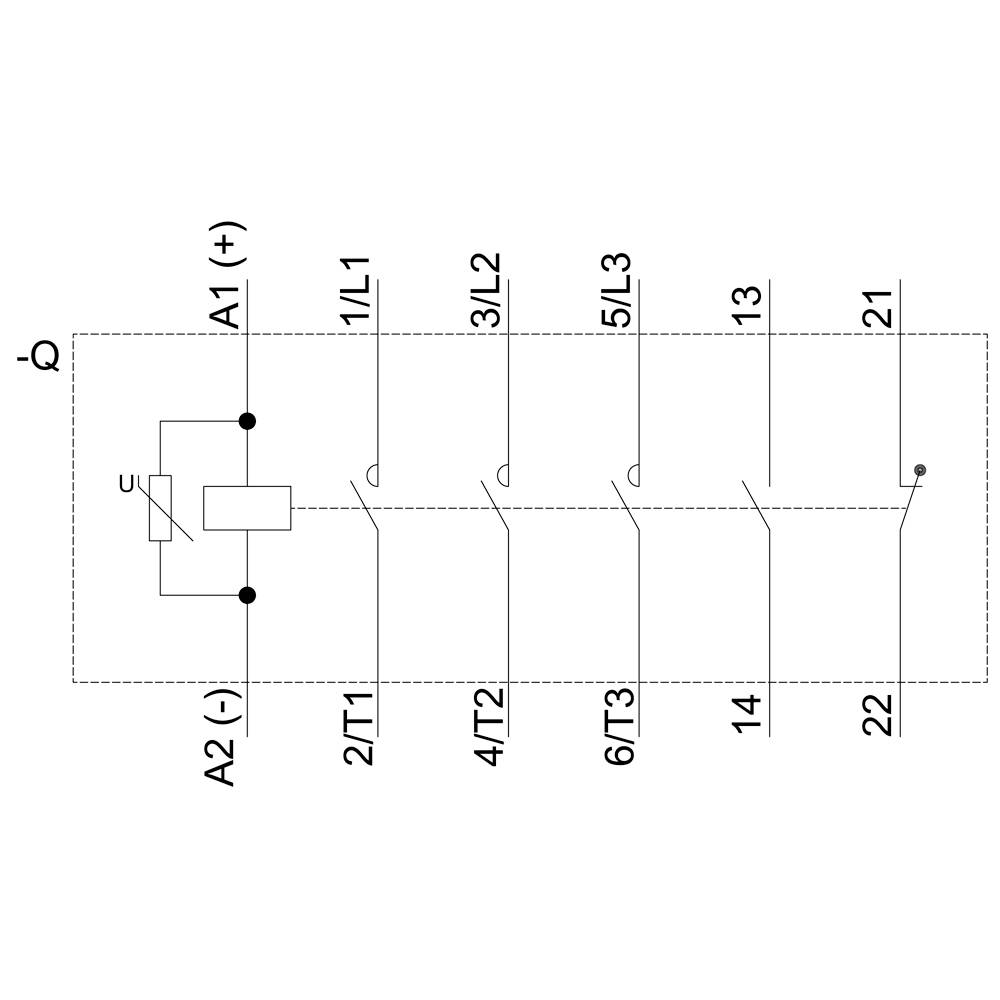

Električna shema električnega elementa z več priključki in kontakti, označenimi z A1, A2, 1L1, 2T1, 3L2, 4T2, 5L3, 6T3.

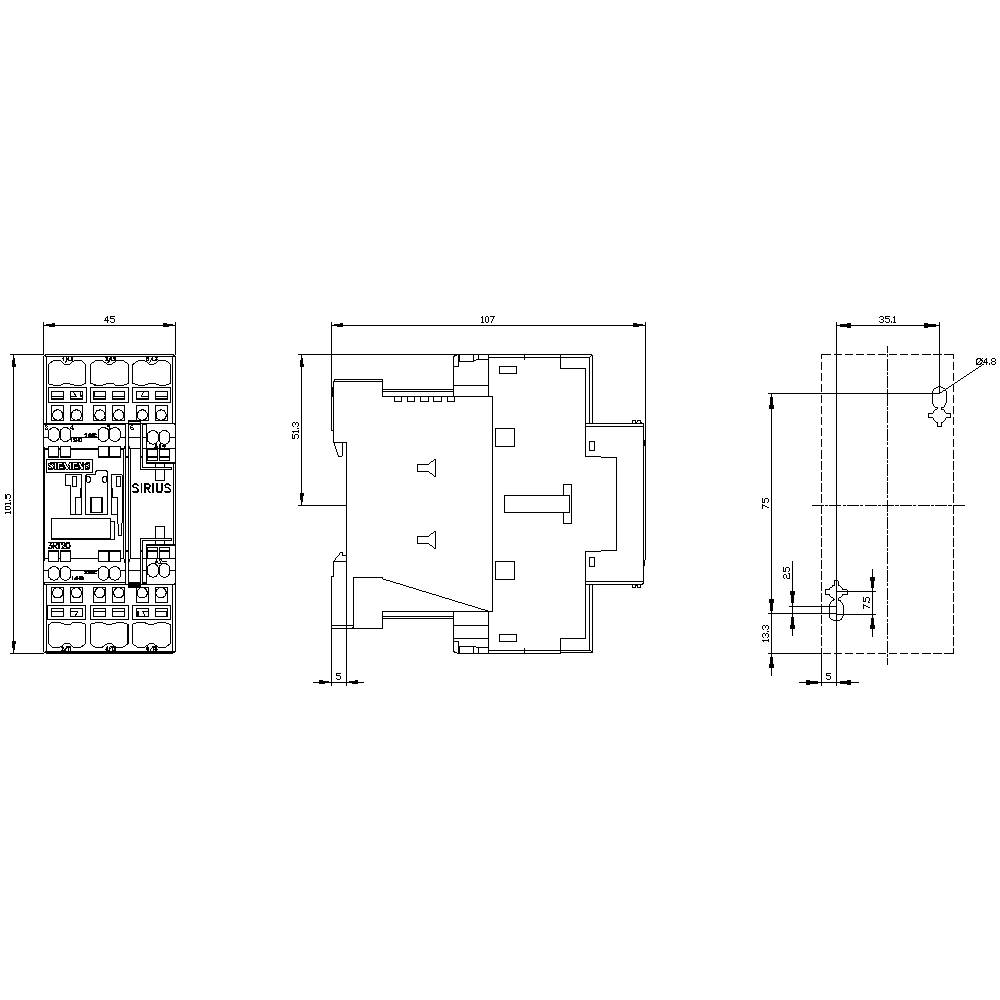

Tehnični načrt električnega vezja z merami in podrobnostmi komponent ter povezav v trojnem pogledu.

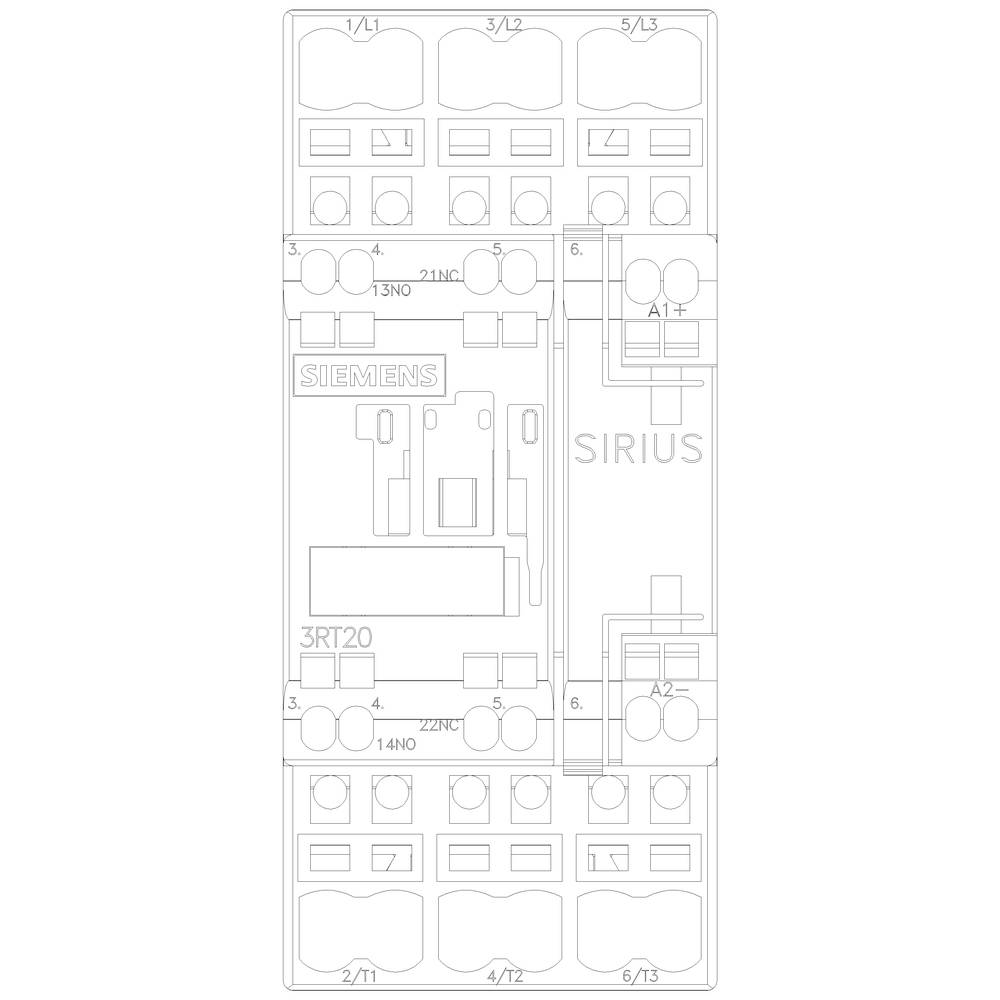

Shematski načrt Siemensovega SIRIUS kontaktorja. Prikazuje priključke, stikalne površine in model 3RT20. Ponazarja konfiguracijo električnega tokokroga.

1/6

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V

Bremenski tok

22 A

Moč

40 kW

Podatkovni list izdelka (PDF)

Dostava pet.,30.10.

Število

Set (i) - zaloga Nemčija

Skupaj (259,00 € / Kos)

259,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število vzpostavljenih kontaktov / za glavne kontakte: 3
Število NO kontaktov / za pomožne kontakte / trenutni preklop: 1
Število NC kontaktov / za pomožne kontakte / trenutni preklop: 1
Obratovalni tok pri AC-1 / pri 400 V / pri temperaturi okolja 40 °C: 40 A
Delovni tok pri AC-3 / pri 400 V: 25 A
Vzgonska moč magnetne tuljave pri DC: 5,9 W
Tip preseka povezljivih vodnikov / za AWG linije / za glavne kontakte: 2x (18 ... 8.)
Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 14)
Nadmorska višina namestitve / največ: 2000 m
Serijska namestitev: da
Zaščita pred dotikom spredaj: varna za prste pri navpičnem dotiku s sprednje strani
Mehanska življenjska doba (preklopni cikli) kontaktorja s priključenim blokom pomožnega stikala, združljivega z elektroniko / tipično: 5.000.000
Mehanska življenjska doba (preklopni cikli) kontaktorja s pritrjenim pomožnim stikalnim blokom / tipično: 10000000
Zrcalni stik: da
Prenapetostna napetost glavnega tokokroga: 6 kV
Najvišja dovoljena napetost za varno ločitev / med tuljavo in glavnimi kontakti: 400 V
Razširitev izdelka / pomožno stikalo: da

Vrsta izdelka: kontaktor

Vrsta: 3RT2026-2DB40

Velikost: S0

Število polov: 3-polni

Kontakt: 1 zapiralo
1 odpiralo

Nazivna napetost: 690 V

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Preklopna napetost (maks.): 690 V/AC

Maks. preklopna moč: 40000 W

Stalni tok (maks.): 40 A

Bremenski tok: 22 A

: 40 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: z varistorjem

Namestitev: vijačna pritrditev
zaskočna pritrditev
din-letev

Priključek: vzmetna sponka

Mehanska življenjska doba: 10000000

Čas odziva: 17.5 ms

Čas padanja: 170 ms

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 45 mm

Višina: 102 mm

Globina: 107 mm

Mere: (Š x V x G) 45 x 102 x 107 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Moč

Število polov

Nazivna napetost

Siemens 3RT1355-6AE36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863517

Dostava pon.,16.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AF36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863519

Dostava tor.,24.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AP36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863521

Dostava sre.,4.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

965,00 €^*

Siemens 3RT1355-6AR36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863523

Dostava tor.,24.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1363-6AE36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863524

Dostava pon.,16.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1363-6AF36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863525

Dostava tor.,24.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1363-6AP36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863526

Dostava sre.,4.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1363-6AR36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863527

Dostava pon.,16.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1364-6AE36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863528

Dostava pon.,26.10.

103 Set (i) - zaloga NemčijaConrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2259,00 €^*

Siemens 3RT1364-6AF36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863529

Dostava tor.,24.11.

Conrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2259,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863575 Siemens 3RT2026-2DB40 kontaktor 1 zapiralo, 1 odpiralo 40 kW 690 V 22 A z varistorjem Primerno za znamko (rele): Siemens

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863575 Siemens 3RT2026-2DB40 kontaktor 1 zapiralo, 1 odpiralo 40 kW 690 V 22 A z varistorjem Primerno za znamko (rele): Siemens

Opis

Močnostni kontaktor, AC-3e/AC-3, 25 A, 11 kW / 400 V, 3-polni, 24 V DC, z vstavljenim varistorjem, pomožni kontakti: 1 NO + 1 NC, vzmetni priključek SIRIUS 3RT2 močnostni kontaktor za preklopni motorji.
Kontaktorji 3RT2 so del modularnega sistema SIRIUS s svojimi popolnoma usklajenimi izdelki. Navdušujejo s svojo visoko zmogljivostjo v kombinaciji s kompaktno zasnovo in visoko kontaktno zanesljivostjo. Na različne načine jih je mogoče kombinirati z drugimi komponentami v podajalniku. Številne kombinacije naprav so testirane v tovarni. Kontaktorji nudijo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Integrirana pomožna stikala zmanjšajo kompleksnost vaše strukture. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so odporni na podnebje, odobreni po vsem svetu (npr. IEC in UL/CSA) in pripravljeni za IE3/IE4.
Na voljo so v različnih velikostih in v velikem razponu moči z AC in DC delovanjem. Poleg tehnologije vijačnih povezav so naprave dosledno na voljo tudi z vzmetnimi priključki za hitro povezavo brez vzdrževanja in odpornost na tresljaje.
Obsežna ponudba dodatne opreme, kot so pomožna stikala, pomožne sprostitve itd., je enaka za vse velikosti. Razpoložljivi povezovalni moduli, funkcijski moduli in napajalni sistem SIRIUS 3RV29 bistveno zmanjšajo napor ožičenja.
Močnostni kontaktorji 3RT2 nadomeščajo preverjeno serijo 3RT1 (do 55 kW).
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
