Siemens 3RT2035-1AC10 zaščita moči 3 zapiralo 690 V/AC Primerno za znamko (rele): Siemens 1 kos

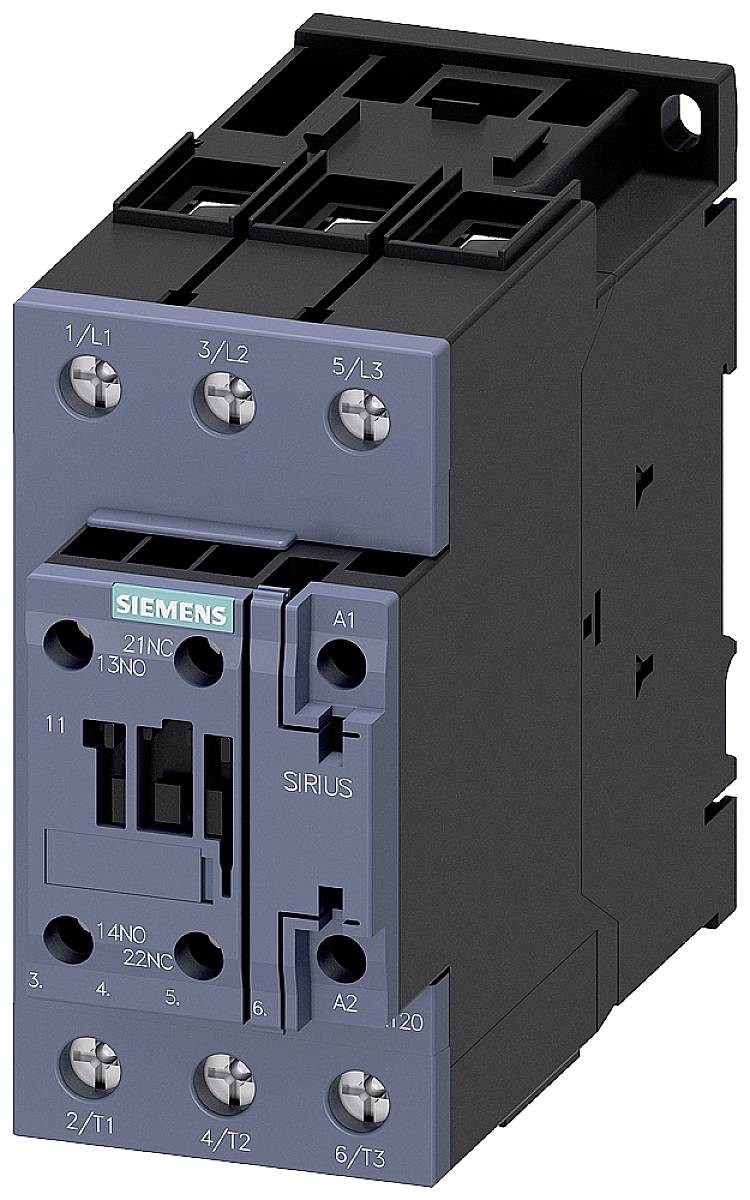

Električni kontaktor Siemens, model Sirius. Črno ohišje z modrimi elementi, primeren za industrijske apliciracije.

Slika je simbolična

Odprta električna omarica z različnimi kabli in stikali, v ozadju pa skozi deževno okno vidna naprava.

Diagram varnostnega ventila z različnimi priključki in sestavnimi deli. Vsak del je oštevilčen in opredeljen, da pojasni montažo in delovanje.

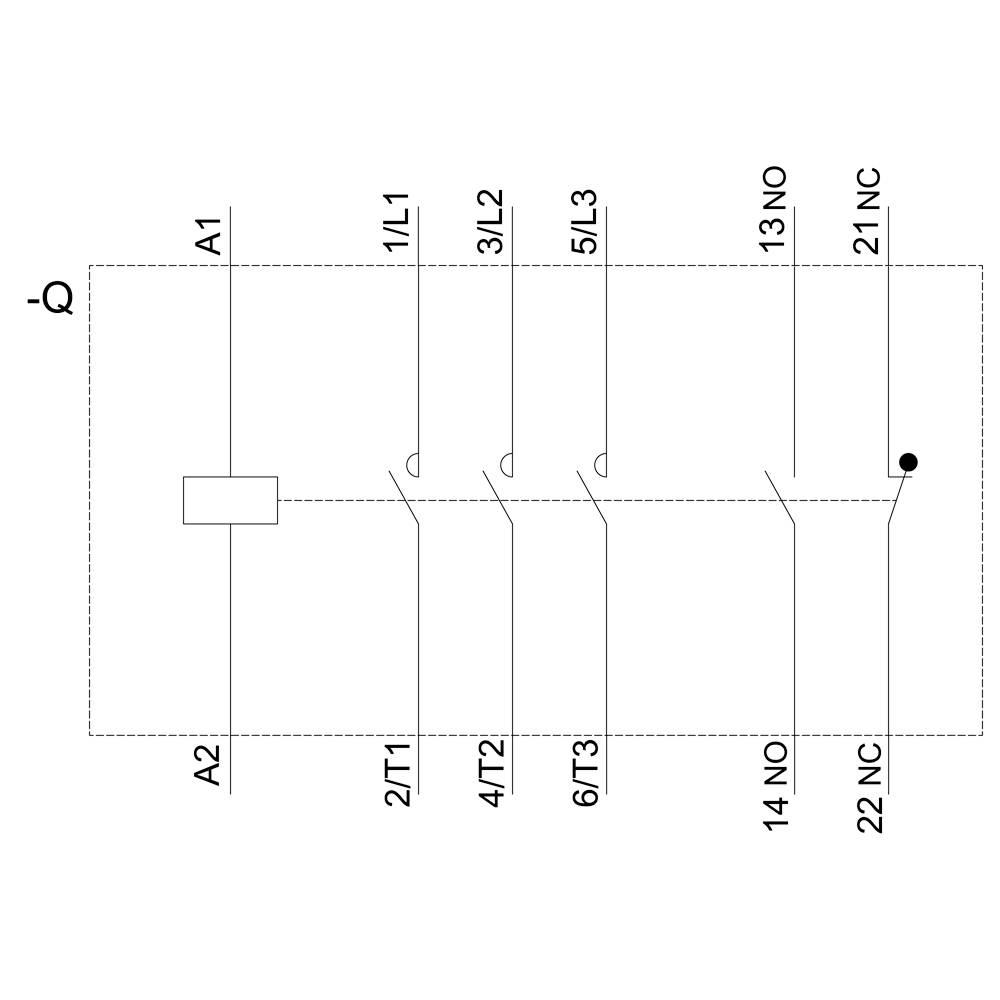

Električna shema električnega tokokroga s stikali in povezavami, označena z A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 21 NC, 14 NO, 22 NC.

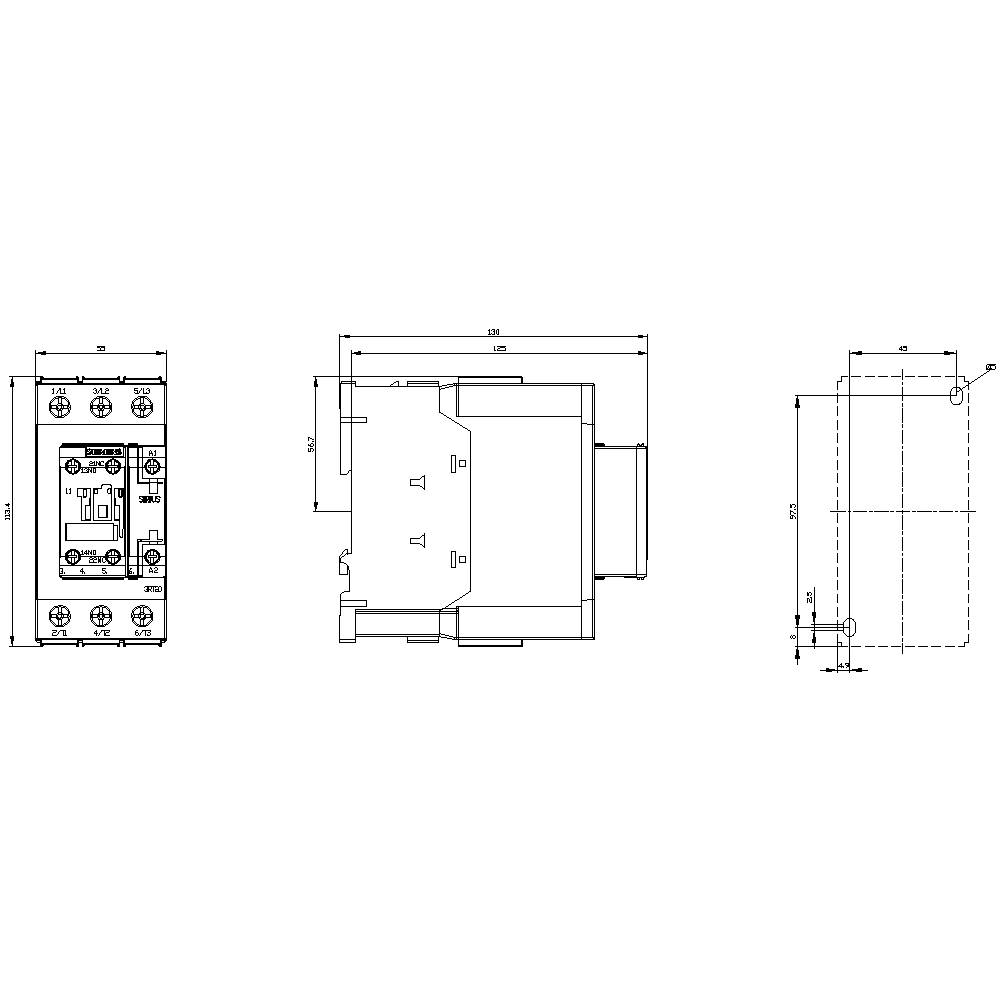

Tehnična risba strojnega dela s prednjim, stranskim in gornjim pogledom. Vsebuje dimenzijske oznake in linije za natančno konstruiranje.

1/5

Slika je simbolična

Vrsta izdelka

zaščita moči

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2035-1AC10

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (159,99 € / Kos)

179,99 €

-11 %

159,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Prerez prevodnika je trden ali naseden: 50 mm²
Prerez diriktorja je fino naseden: 35 mm²

Vrsta izdelka: zaščita moči

Vrsta: 3RT2035-1AC10

Velikost: S2

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (min).: 24 V/AC

Krmilna napetost (maks.): 24 V/AC

Območje krmilne napetosti: 24 - 24 V/AC

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 41 A

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 55 mm

Višina: 114 mm

Globina: 130 mm

Mere: (Š x V x G) 55 x 114 x 130 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 41 A

: 60 A

: Screw connection

: AC

: 35 A

: 22.0649625

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704998 Siemens 3RT2035-1AC10 zaščita moči 3 zapiralo 690 V/AC Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704998 Siemens 3RT2035-1AC10 zaščita moči 3 zapiralo 690 V/AC Primerno za znamko (rele): Siemens 1 kos

Opis

Stikalo za moč, AC-3 40 A, 18,5 kW / 400 V 1 S + 1 NC, 24 V AC 60 V, 3-polna, velikost S2, vijačni priključek SIRIUS 3RT2 močni kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
