Siemens 3RT2038-1AL20 kontaktor 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

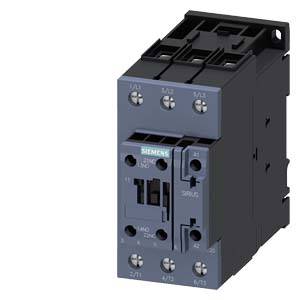

Električni kontaktor s šestimi priključki in črnim ohišjem. Naprava je primerna za industrijske stikalne aplikacije.

Slika je simbolična

Električni razdelilnik v ospredju z odprtimi vezji, desno okno z deževnimi kapljami, zadaj nejasne naprave v tovarni.

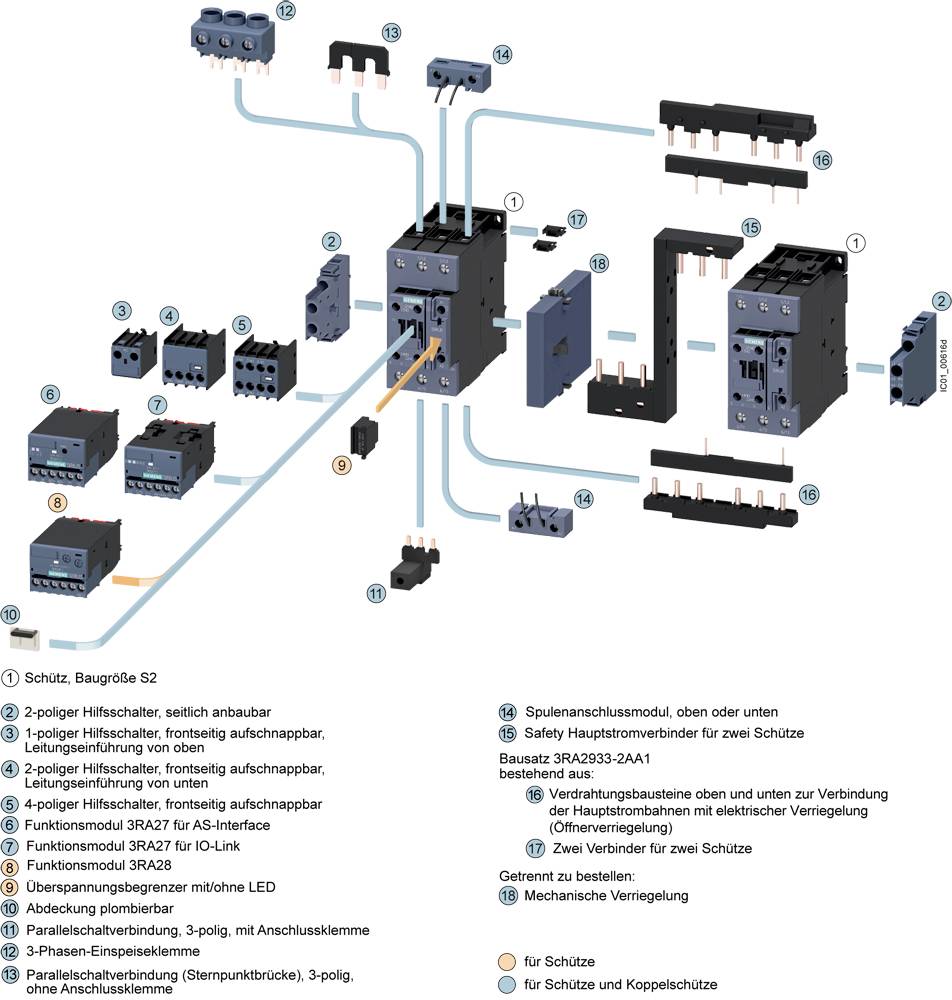

'Diagram stikalne naprave z oglednimi in funkcionalnimi priključki. Označeni deli prikazujejo ožičenje in možnosti montaže.'

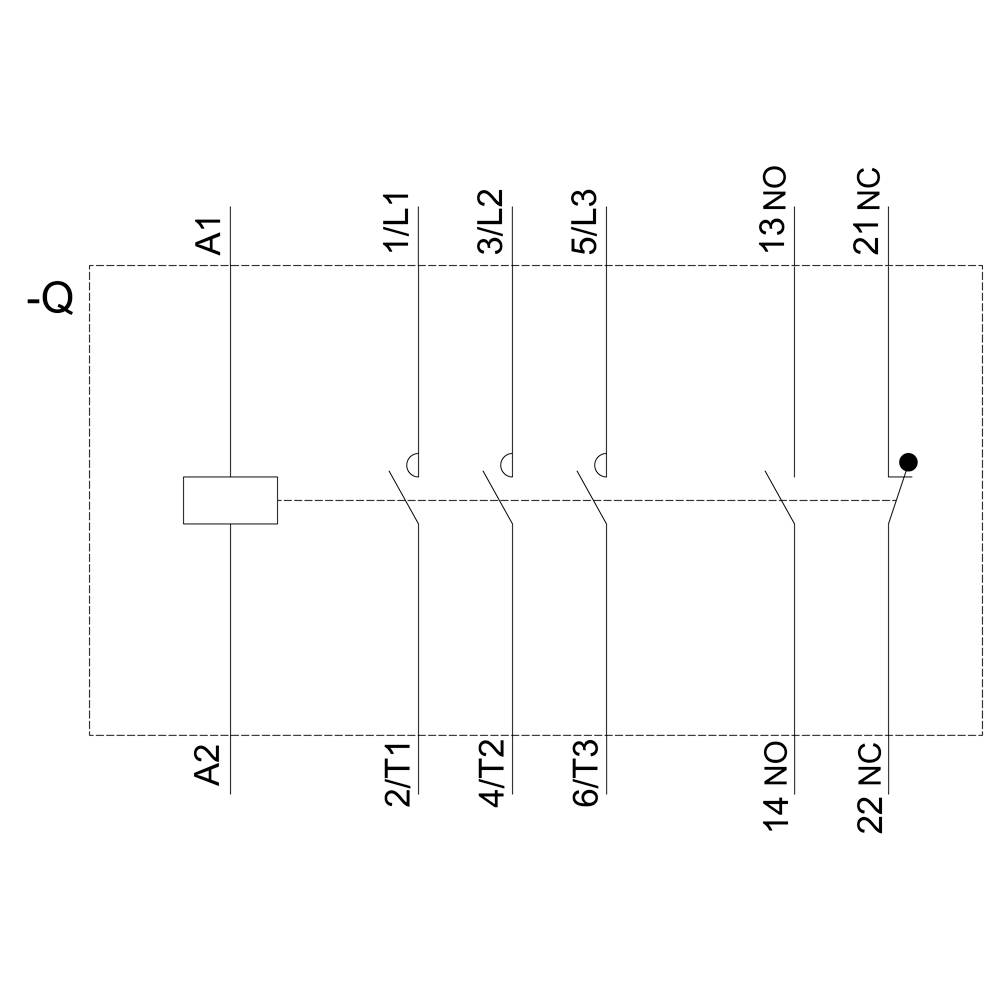

Električna shema prikazuje rele s priključkoma tuljave A1 in A2 ter več preklopnimi kontakti. Vsaka kontaktna odprtina je oštevilčena.

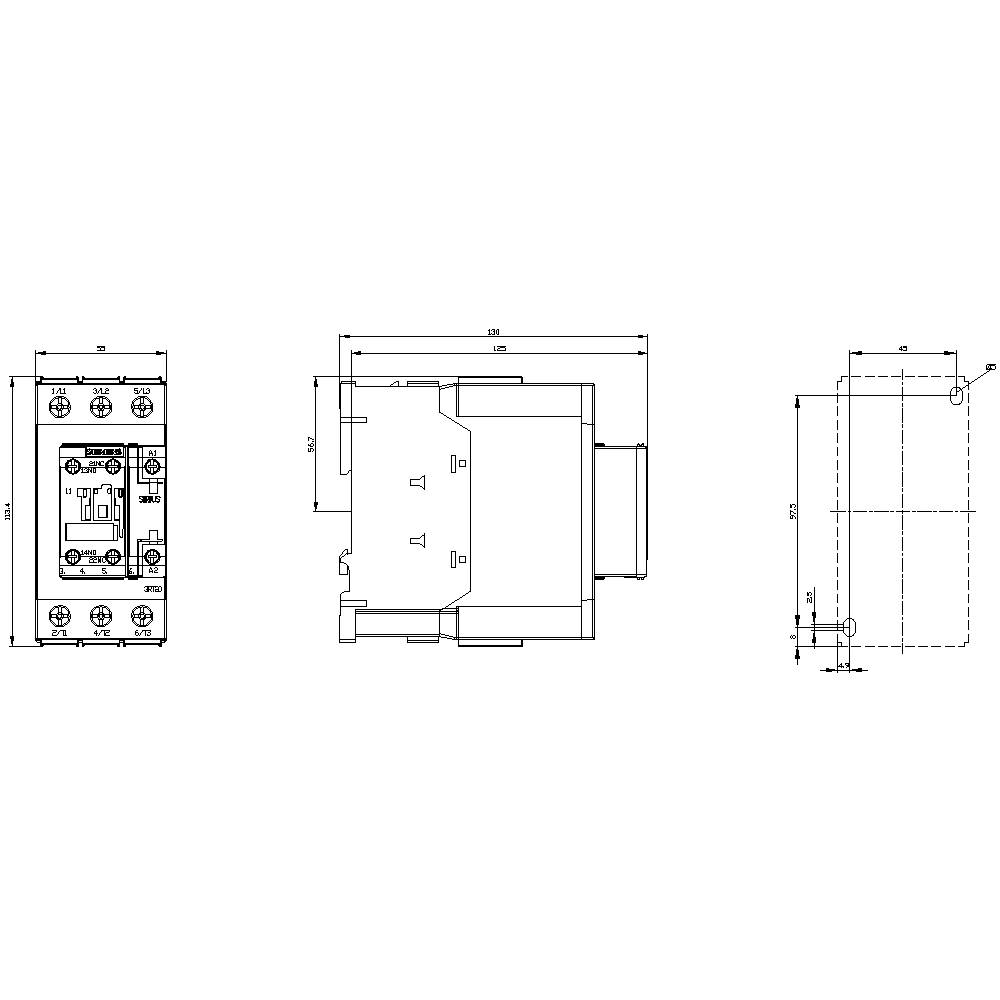

Tehnična risba releja z merami v treh pogledih: sprednja stran, stranski pogled in pogled od zgoraj, prikazuje dimenzije in priključke.

1/5

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta embalaže

Piece

Podatkovni list izdelka (PDF)

Dostava pon, 9.11.

Število

kos - zaloga Nemčija

Skupaj (305,00 € / Kos)

339,00 €

-10 %

305,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Prerez prevodnika je trden ali naseden: 50 mm²
Prerez diriktorja je fino naseden: 35 mm²

Vrsta embalaže: Piece

Vrsta izdelka: kontaktor

Vrsta: 3RT2038-1AL20

Velikost: S2

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (maks.): 230 V/AC

Območje krmilne napetosti: 230 V/AC (max)

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 80 A

Primerno za znamko: Siemens

Primerno za serijo: Siemens Bauform S2

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 55 mm

Višina: 114 mm

Globina: 130 mm

Mere: (Š x V x G) 55 x 114 x 130 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 55 A

: 36.775

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745796 Siemens 3RT2038-1AL20 kontaktor 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745796 Siemens 3RT2038-1AL20 kontaktor 3 zapiralo 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Opis

Kontaktor, AC-3, 37 kW / 400 V, 1 S + 1 NC, AC 230 V, 50/60 Hz, 3-polna, velikost S2, vijačni priključek SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
