Siemens 3RT2038-1AL24 kontaktor 3 zapiralo 690 V/AC 1 kos

Črni električni kontaktor z več priključnimi možnostmi, ki se pretežno uporablja za krmiljenje električnih tokokrogov.

Slika je simbolična

Pogled v tovarno; v ospredju odprt električni razdelilnik s kabli in komponentami, v ozadju stroji, videni skozi z dežjem mokro okno.

Elektrodni diagram prikazuje zgradbo kontaktorja z vsemi priključnimi točkami in moduli, vključno s pomožnim stikalom in priključki tuljave.

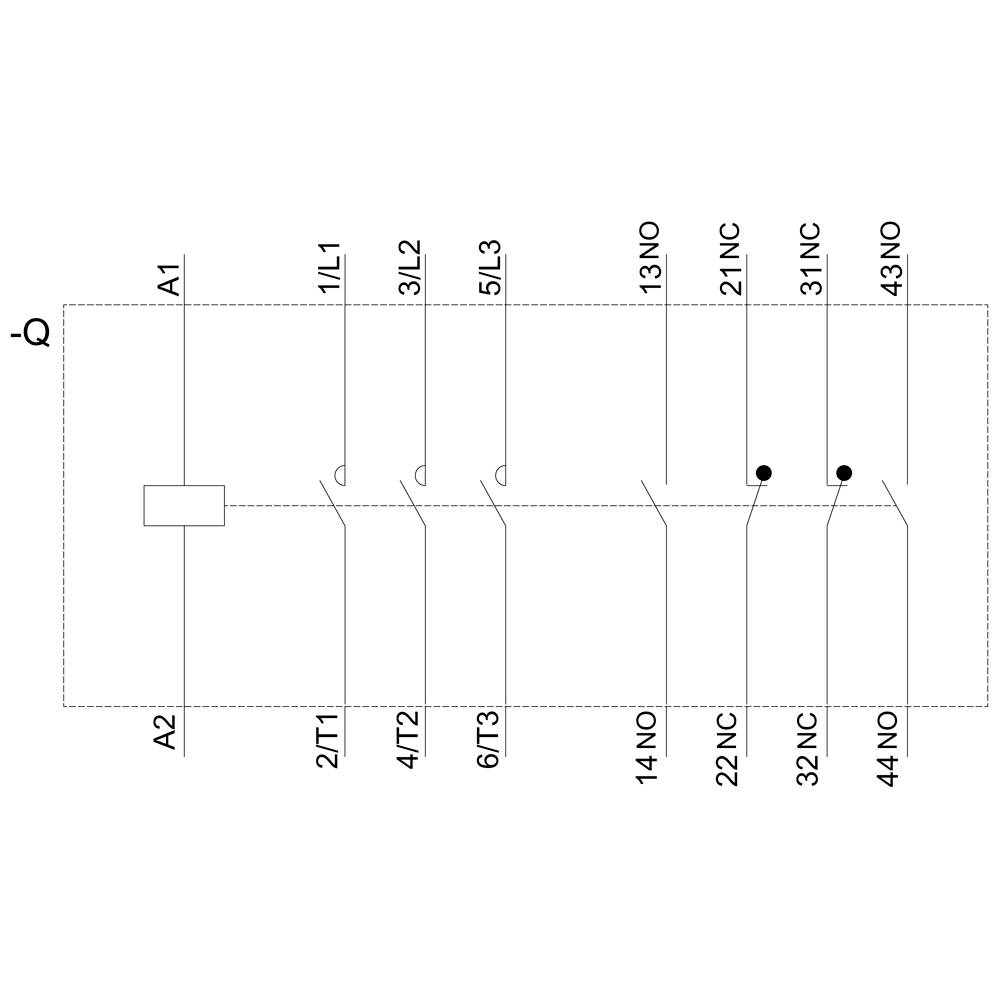

Shematski načrt električne napeljave z več stikali in kontakti, oštevilčenimi od 1 do 43, prikazuje logično medsebojno povezavo.

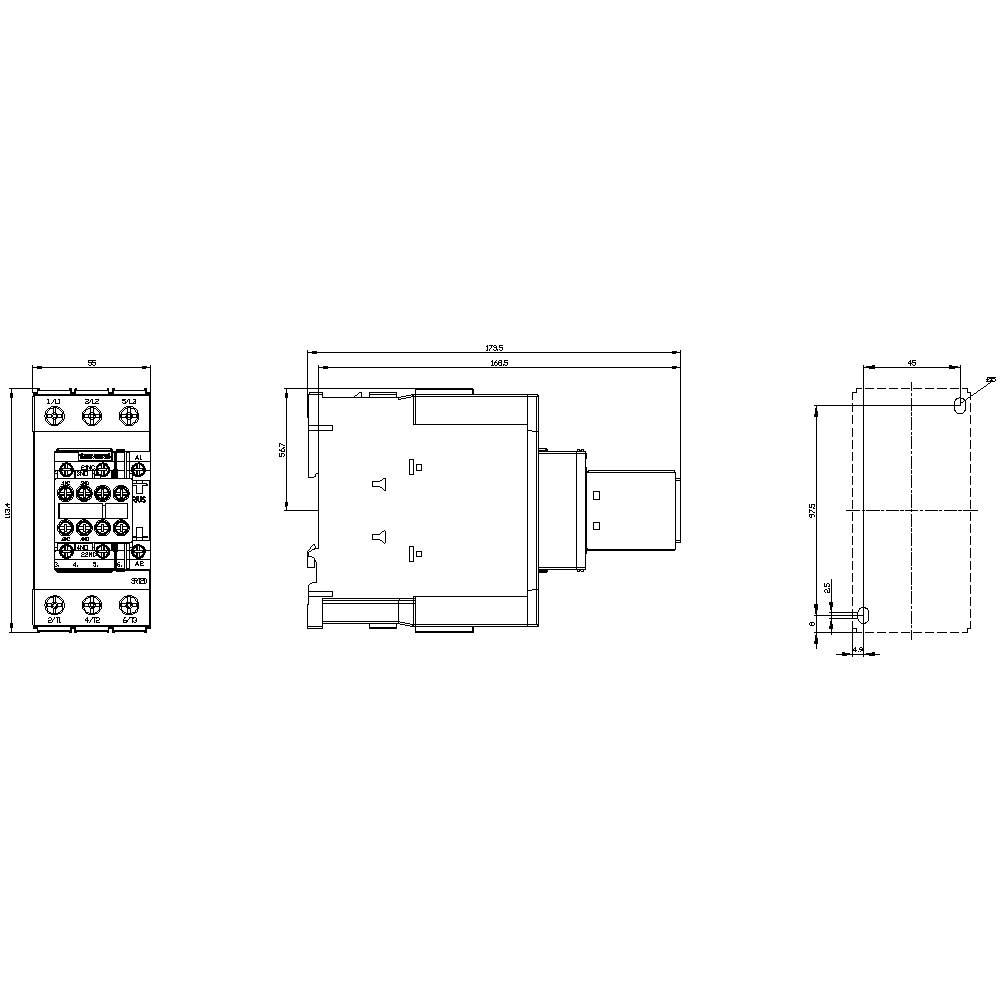

Konstruktivna risba elektronske komponente z več stranskimi pogledi in dimenzijami. Levo priključki, na sredini ohišje.

1/5

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V/AC

Priključek

vijačni

Vrsta

3RT2038-1AL24

Podatkovni list izdelka (PDF)

Dostava čet, 15.10.

Število

kos - zaloga Nemčija

Skupaj (369,00 € / Kos)

369,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Prerez prevodnika je trden ali naseden: 50 mm²
Prerez diriktorja je fino naseden: 35 mm²

Vrsta izdelka: kontaktor

Vrsta: 3RT2038-1AL24

Velikost: S2

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 55 mm

Višina: 114 mm

Globina: 174 mm

Mere: (Š x V x G) 55 x 114 x 174 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 37 kW

: 3

: 2

: 2

: 80 A

: 90 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745797 Siemens 3RT2038-1AL24 kontaktor 3 zapiralo 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745797 Siemens 3RT2038-1AL24 kontaktor 3 zapiralo 690 V/AC 1 kos

Opis

Kontaktor, AC-3, 37 kW / 400 V, 2 S + 2 NC, AC 230 V, 50/60 Hz, 3-polna, velikost S2, vijačni priključek SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
