Siemens 3RT2038-3AG20 kontaktor 3 zapiralo 37 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

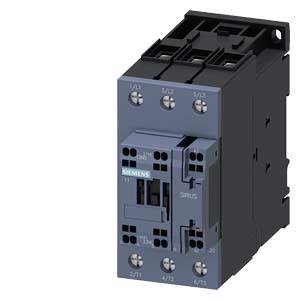

Industrijski krmilnik Siemens s črnimi in sivimi elementi, ki prikazuje električne kontaktne priključke in krmilne sponke na vrhu.

Slika je simbolična

Odprt električni razdelilnik prikazuje zapleteno ožičenje in elektronske komponente. V ozadju industrijsko okolje z deževnim vremenom.

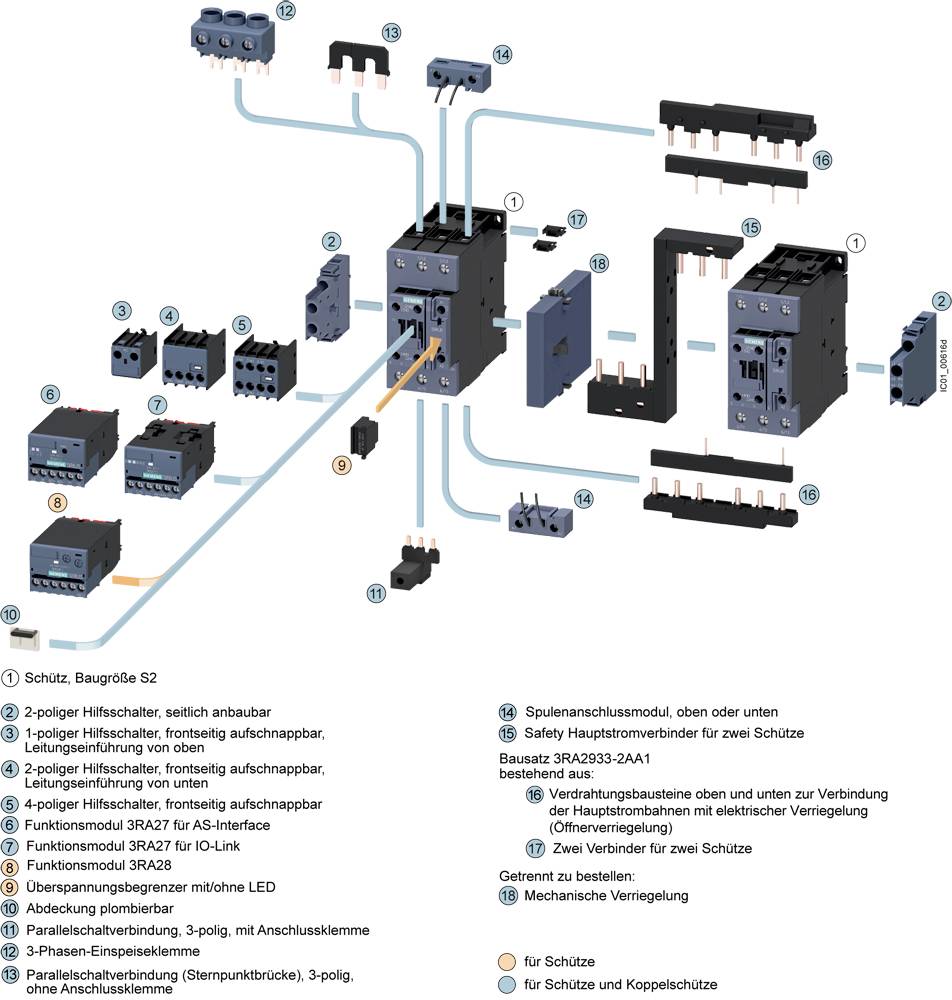

Shema vezja kontaktorja s pregledom komponent. Prikazuje priključke, mehansko blokado in označuje funkcionalne komponente.

'Shema stikalnega načrta: A1 s 3 kontakti in A2. Kontakti 1/L1, 3/L2, 5/L3 zgoraj, 2/T1, 4/T2, 6/T3 spodaj. 13 NO, 14 NO, 21 NC, 22 NC desno.'

'Tehnični načrt releja s čelnim, stranskim in pogledom od zgoraj. Vidne so podrobne mere in notranji električni vezji.'

1/5

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

3-polni

Nazivna napetost

690 V/AC

Moč

37 kW

Priključek

vijačni

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (289,00 € / Kos)

339,00 €

-15 %

289,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta napetosti: AC
Prečni presek prevodnika enojni ali večžični: 50 mm²
Prerez diriktorja je fino naseden: 35 mm²

Vrsta izdelka: kontaktor

Vrsta: 3RT2038-3AG20

Velikost: S2

Število polov: 3-polni

Kontakt: 3 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (maks.): 110 V/AC

Območje krmilne napetosti: 110 V/AC (max)

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 80 A

: 37 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 55 mm

Višina: 114 mm

Globina: 130 mm

Mere: (Š x V x G) 55 x 114 x 130 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: TRUE

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746462 Siemens 3RT2038-3AG20 kontaktor 3 zapiralo 37 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746462 Siemens 3RT2038-3AG20 kontaktor 3 zapiralo 37 kW 690 V/AC s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Opis

Stikalo, AC-3, 37 kW / 400 V, 1 S + 1 NC, AC 110 V, 50/60 Hz, 3-polna, velikost S2, vzmetna povezava SIRIUS 3RT2 kontaktor za stikalne motorje. Kontaktorji 3RT2 so del modularnega sistema SIRIUS s popolno ujemajočimi izdelki. Užinijo svoje visoke zmogljivosti v kombinaciji s svojo kompaktno obliko in visoko zanesljivostjo stikov. Kombinacije se lahko kombinirajo z drugimi komponentami v podajalniku. Mnoge kombinacije naprav so tovarniško preizkušene. Kontaktorji zagotavljajo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Vgrajena pomožna stikala zmanjšujejo kompleksnost vašega telesa. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT2 so klimatsko odporni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4ready. Na voljo so v različnih velikostih in v širokem obsegu moči pri delovanju AC in DC. Poleg tehnologije vijačne povezave so naprave na voljo tudi z vzmetno povezavo za hitro, brez vzdrževanja in proti vibracijam povezavi. Celovita dodatna oprema, kot so pomožni kontakti, pomožna izdaja itd., So enotna za vse velikosti. Razpoložljivi priključni bloki, funkcijski moduli in sistem dovoda SIRIUS 3RV29 znatno zmanjšajo napetost v ožičenju. Kontaktorji 3RT2 nadomestijo dokazano serijo 3RT1 (do 55 kW). Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
