Name: Siemens 3RT2346-1AP00 kontaktor 1 zapiralo, 1 odpiralo 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 k
Brand: Siemens
SKU: 2863652
Availability: BackOrder

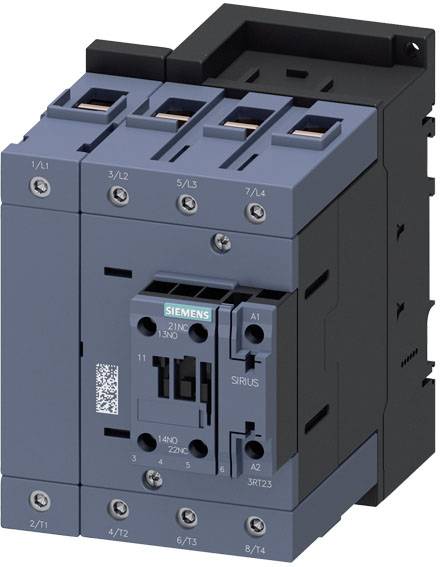

Tripolni kontaktor podjetja Siemens, model Sirius, v modrem ohišju z več vhodnimi in izhodnimi priključki.

Industrijski električni razdelilnik je odprt in prikazuje zapleteno ožičenje. V ozadju dežuje na proizvodni obrat.

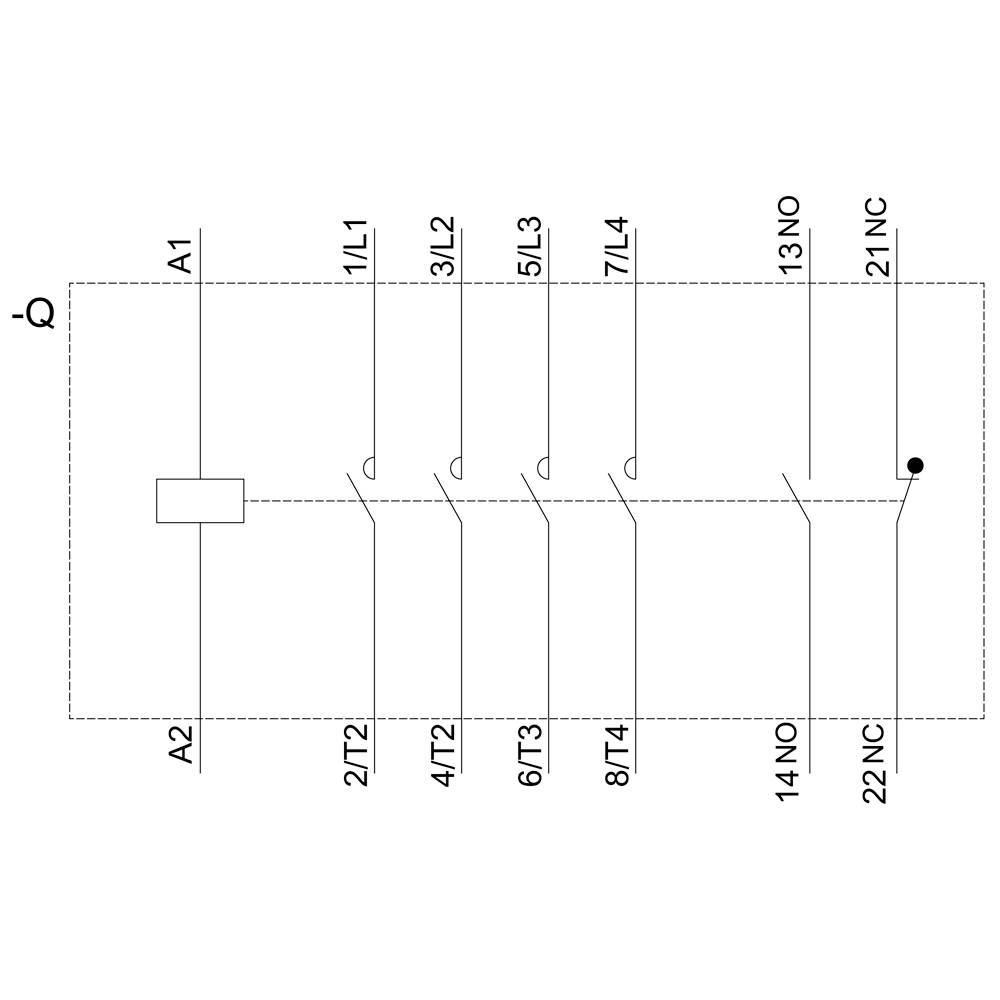

Shematski načrt električne vezave z dvanajstimi priključnimi točkami. Komponente so označene z A1, A2, 1/L1 do 7/L3 in 13/NO do 22/NC.

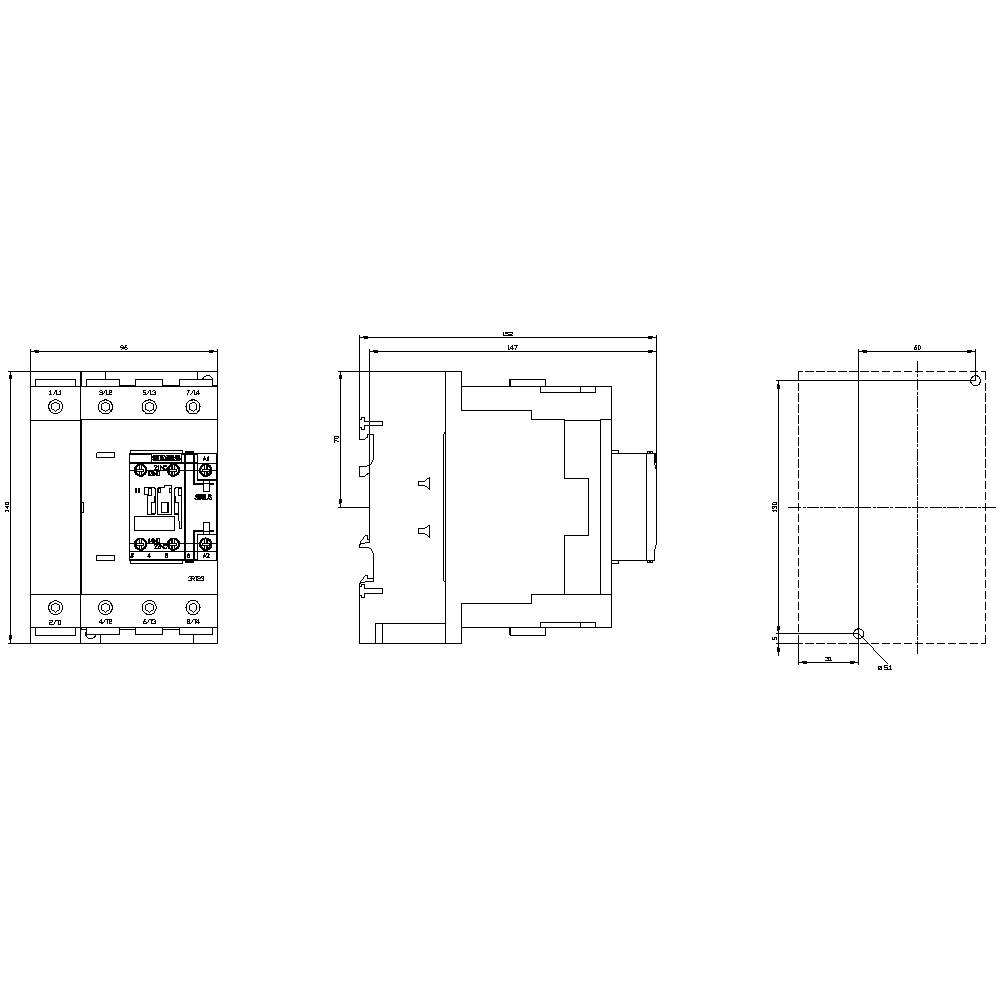

Tehnična risba električnega stikala s tremi pogledi: sprednji pogled, stranski pogled in pogled od zgoraj, mere v milimetrih.

1/4

Slika je simbolična

Vrsta izdelka

kontaktor

Število polov

4-polni

Nazivna napetost

690 V

Priključek

vijačni

Vrsta

3RT2346-1AP00

Podatkovni list izdelka (PDF)

Dostava pet.,30.10.

Število

Set (i) - zaloga Nemčija

Skupaj (535,00 € / Kos)

535,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število NO kontaktov / na kontaktorju / za pomožne kontakte: 1
Število vzpostavljenih kontaktov / za glavne kontakte: 4
Število vklopnih kontaktov / za pomožne kontakte: 1
Število NO kontaktov / za pomožne kontakte / priklopljivih: 2
Število NO kontaktov / za pomožne kontakte / trenutni preklop: 1
Število prekinitvenih kontaktov / na kontaktorju / za pomožne kontakte: 1
Število prekinitvenih kontaktov / za pomožne kontakte: 1
Število NC kontaktov / za pomožne kontakte / priklopljivih: 2
Število NC kontaktov / za pomožne kontakte / trenutni preklop: 1
Obratovalni tok pri AC-1 / pri 400 V / pri temperaturi okolja 40 °C: 140 A
Tip preseka povezljivih vodnikov / za AWG linije / za glavne kontakte: 2x (10 ... 1/0), 1x (10 ... 2)
Tip preseka povezljivih vodnikov / za AWG linije / za pomožne kontakte: 2x (20 ... 16), 2x (18... 14)
Nadmorska višina namestitve / največ: 2000 m
Serijska namestitev: da
Zaščita pred dotikom na sprednji strani: varna za prste pri navpičnem dotiku s sprednje strani
Izolacijska napetost glavnega tokokroga s stopnjo onesnaženosti 3: 690 V
Mehanska življenjska doba (preklopni cikli) kontaktorja s pritrjenim pomožnim stikalnim blokom / tipično: 10000000
Zrcalni stik: da
Prenapetostna napetost glavnega tokokroga: 8 kV
Razširitev izdelka / pomožno stikalo: da

Vrsta izdelka: kontaktor

Vrsta: 3RT2346-1AP00

Velikost: S3

Število polov: 4-polni

Kontakt: 1 zapiralo
1 odpiralo

Nazivna napetost: 690 V

Krmilna napetost (maks.): 230 V/AC

Območje krmilne napetosti: 230 V/AC (max)

Stalni tok (maks.): 140 A

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: vijačna pritrditev
zaskočna pritrditev
din-letev

Priključek: vijačni

Mehanska življenjska doba: 10000000

Čas odziva: 21 ms

Čas padanja: 50 ms

: IP00
IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 96 mm

Višina: 140 mm

Globina: 152 mm

Mere: (Š x V x G) 96 x 140 x 152 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Moč

Število polov

Nazivna napetost

Siemens 3RT1355-6AE36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863517

Dostava pon.,16.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1355-6AF36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863519

Dostava tor.,24.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

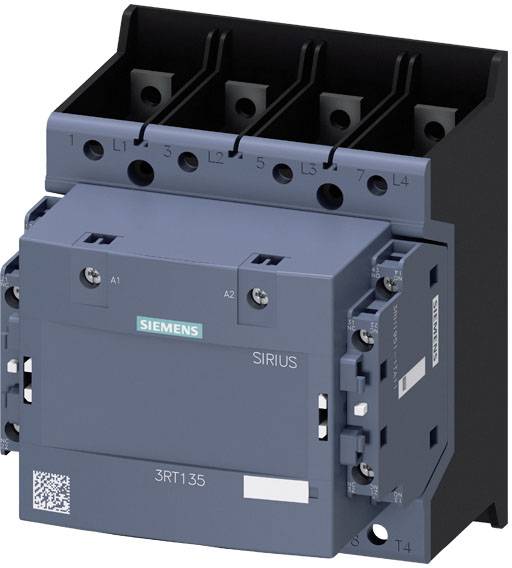

Siemens 3RT1355-6AP36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863521

Dostava sre.,4.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

965,00 €^*

Siemens 3RT1355-6AR36 kontaktor 2 zapiralo, 2 odpiralo 75000 W 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863523

Dostava tor.,24.11.

Conrad Electronic

75000 W

4-polni

690 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1065,00 €^*

Siemens 3RT1363-6AE36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863524

Dostava pon.,16.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1363-6AF36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863525

Dostava tor.,24.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1363-6AP36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863526

Dostava sre.,4.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

Siemens 3RT1363-6AR36 kontaktor 2 zapiralo, 2 odpiralo 90000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863527

Dostava pon.,16.11.

Conrad Electronic

90000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

1525,00 €^*

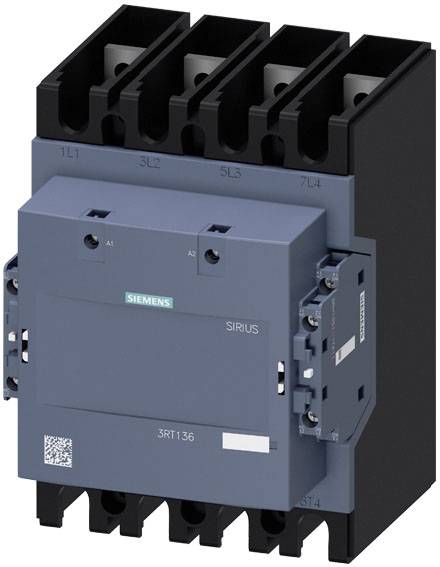

Siemens 3RT1364-6AE36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:2863528

Dostava pon.,26.10.

103 Set (i) - zaloga NemčijaConrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2259,00 €^*

Siemens 3RT1364-6AF36 kontaktor 2 zapiralo, 2 odpiralo 110000 W 1000 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:2863529

Dostava tor.,24.11.

Conrad Electronic

110000 W

4-polni

1000 V

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

2259,00 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2863652 Siemens 3RT2346-1AP00 kontaktor 1 zapiralo, 1 odpiralo 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 k

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2863652 Siemens 3RT2346-1AP00 kontaktor 1 zapiralo, 1 odpiralo 690 V s pomožnim kontaktom Primerno za znamko (rele): Siemens 1 k

Opis

Kontaktor AC-1, 140 A, 400 V / 40 °C, 4-polni, 230 V AC, 50 Hz, pomožni kontakti: 1 NO + 1 NC, vijačni priključek SIRIUS 3RT23 kontaktor za preklapljanje uporovnih bremen.
Kontaktorji 3RT23 so del modularnega sistema SIRIUS s svojimi popolnoma usklajenimi izdelki. Navdušujejo s svojo visoko zmogljivostjo v kombinaciji s kompaktno zasnovo in visoko kontaktno zanesljivostjo. Na različne načine jih je mogoče kombinirati z drugimi komponentami v podajalniku. Številne kombinacije naprav so testirane v tovarni. Kontaktorji nudijo optimalno povezavo s krmilnikom za vsako aplikacijo (vzporedno, preko ASi ali IO-Link). Integrirana pomožna stikala zmanjšajo kompleksnost vaše strukture. Sprednji priključki omogočajo enostavno ožičenje. Kontaktorji 3RT23 so odporni na podnebje in odobreni po vsem svetu (npr. IEC in UL/CSA).
Na voljo so v različnih velikostih in v velikem razponu moči z AC in DC delovanjem. Poleg tehnologije vijačnih povezav so naprave dosledno na voljo tudi z vzmetnimi priključki za hitro povezavo brez vzdrževanja in odpornost na tresljaje.
Obsežna ponudba dodatne opreme, kot so pomožna stikala, pomožne sprostitve itd., je enaka za vse velikosti.
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.
