Siemens 3RV2011-0AA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.11

Električna stikalna naprava Siemens, model Sirius, z večstopenjskim rotacijskim stikalom za vklop/izklop, primerna za industrijske aplikacije.

Slika je simbolična

Električna omarica s povezanimi komponentami stoji v industrijskem okolju. V ozadju je skozi deževno mokro okno vidna stroj.

'Diagram modulov za vgradnjo odklopnikov. Prikazuje povezave med prečnim pomožnim stikalom, stranskim pomožnim stikalom, signalnim kontaktom in ločilnikom. Glavne komponente so oštevilčene.'

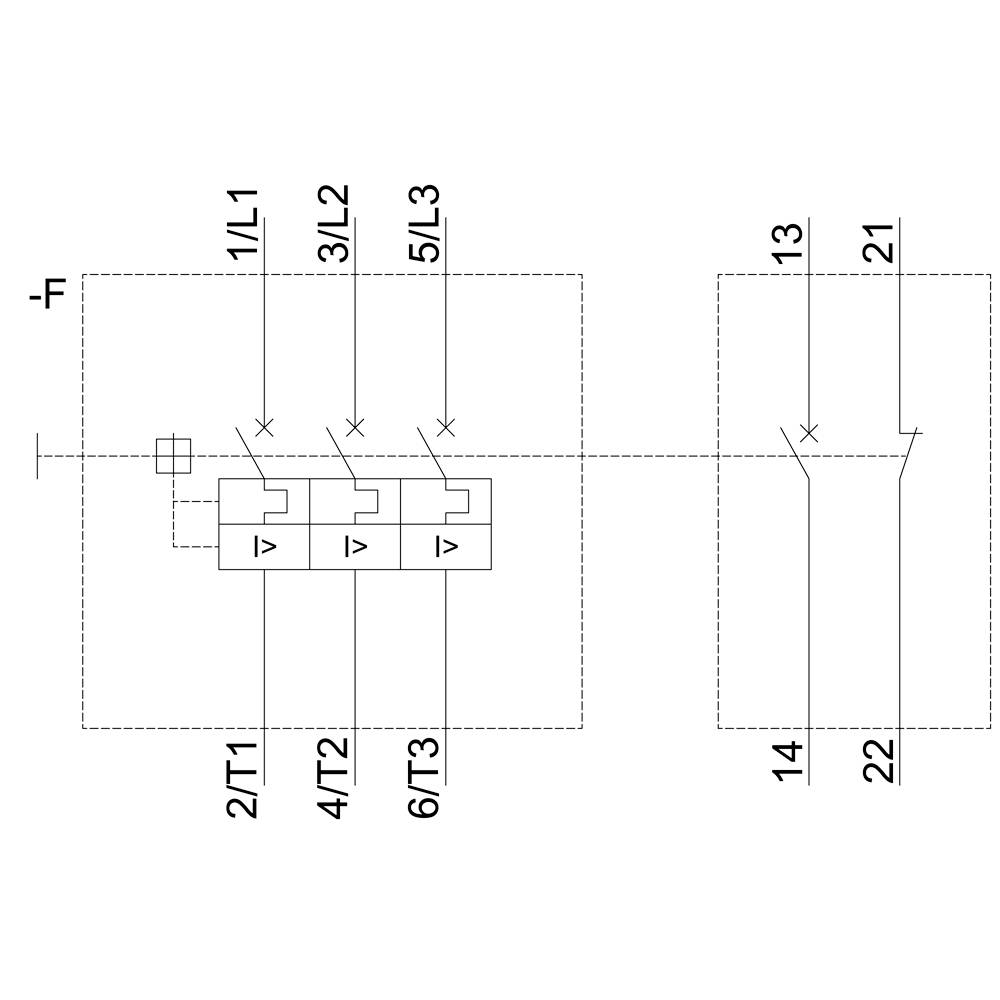

Električna shema: Trije stikali za različne faze z oštevilčenimi priključki. Desne škatle, linija povezuje elemente.

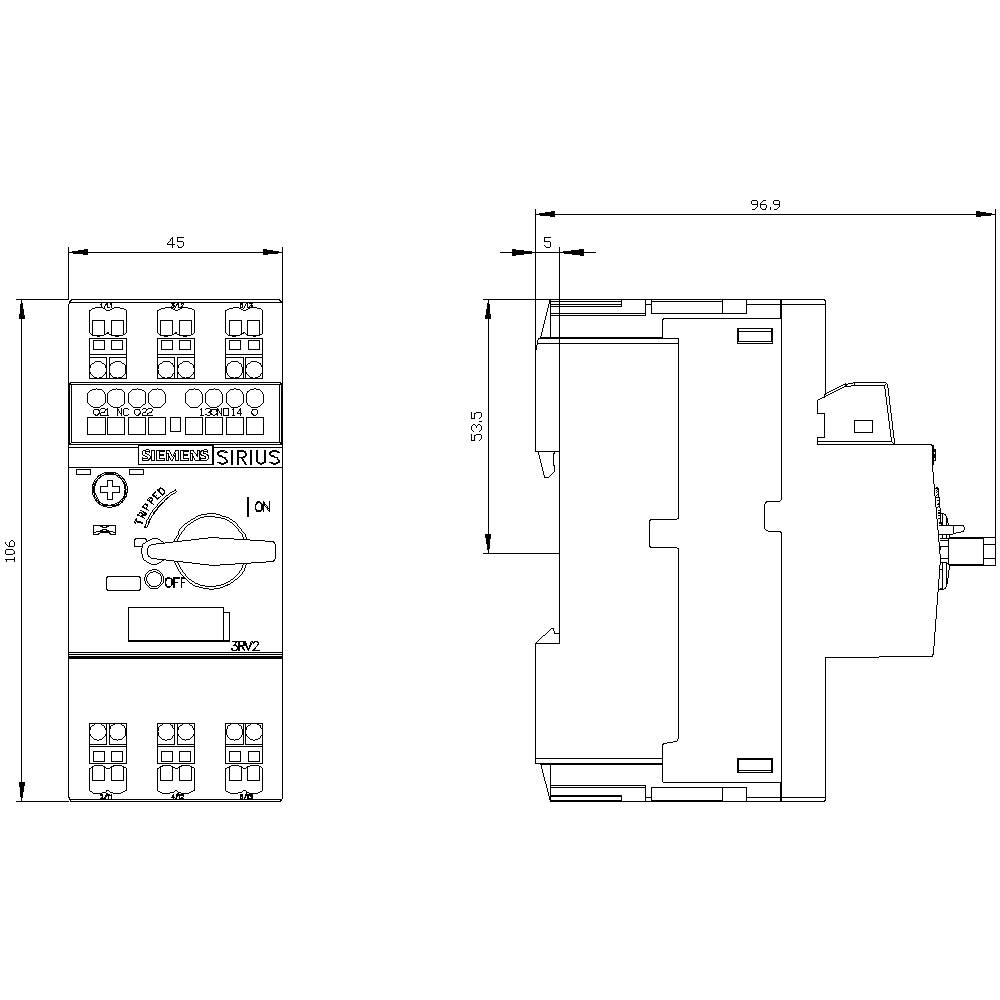

Tehnična risba električnega stikalnega naprava. Sprednji pogled prikazuje upravljalne elemente in mere, stranski pogled pa dopolnjuje sosednje dimenzije.

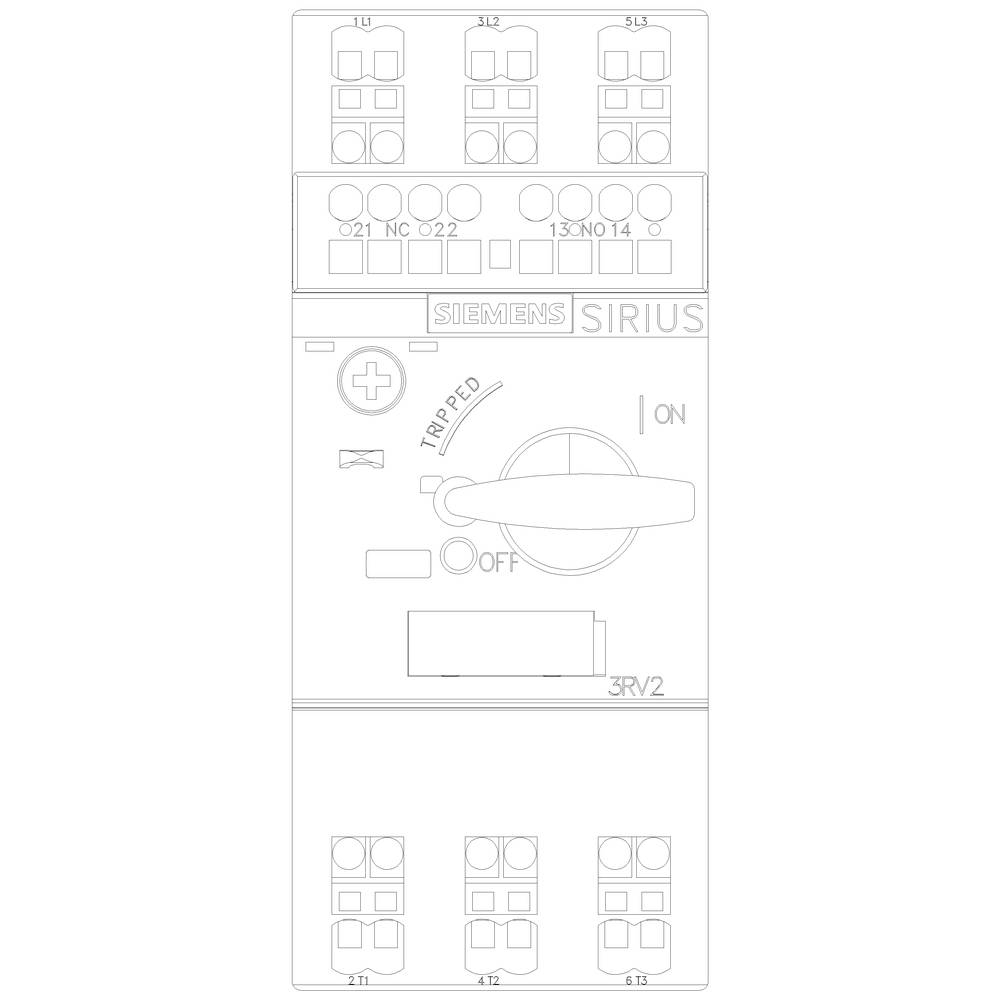

Električni stikalni element z položajema 'ON' in 'OFF', ime podjetja na vrhu, več priključnih sponk in oznak za razporeditev priključkov.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

0.16 A

Priključek

vzmetna sponka

Vrsta

3RV2011-0AA25

Velikost

S00

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 0,16 A Mehanska življenjska doba glavnih kontaktov: 100 000 preklopnih ciklov Največji prerez vodnika (poln ali verižen): 4 mm² Največji prerez vodnika (fino verižen): 2,5 mm²

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2011-0AA25

Velikost: S00

Nastavitveno območje toka (min.): 0.11 A

Nastavitveno območje toka (maks.): 0.16 A

Nastavitveno območje (tok): 0.11 - 0.16 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vzmetna sponka

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 106 mm

Mere: (Š x V x G) 45 x 106 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 106 mm

: 97 mm

: 0.04 kW

: TRUE

: 0.16 A

: FALSE

: 3

: 690-690 V

: 0.11-0.16 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2011-4AA10 3 zapiralni, nastavitev (tok): 10 - 16 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1430992

16 A

Piece

10 A

Močnostno stikalo 1 kos Siemens 3RV2011-1EA10 3 zapiralni, nastavitev (tok): 2.8 - 4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431007

4 A

2.8 A

Močnostno stikalo 1 kos Siemens 3RV2011-1AA10 3 zapiralni, nastavitev (tok): 1.1 - 1.6 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431018

1.6 A

Piece

1.1 A

Močnostno stikalo 1 kos Siemens 3RV2011-0JA10 3 zapiralni, nastavitev (tok): 0.7 - 1 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431046

1 A

Piece

0.7 A

Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431100

2 A

1.4 A

Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431117

8 A

5.5 A

Močnostno stikalo 1 kos Siemens 3RV2011-1DA10 3 zapiralni, nastavitev (tok): 2.2 - 3.2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431121

3.2 A

Piece

2.2 A

Močnostno stikalo 1 kos Siemens 3RV2011-0GA10 3 zapiralni, nastavitev (tok): 0.45 - 0.63 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431130

0.63 A

Piece

0.45 A

Močnostno stikalo 1 kos Siemens 3RV2011-0KA10 3 zapiralni, nastavitev (tok): 0.9 - 1.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431131

1.25 A

Single

0.9 A

Močnostno stikalo 1 kos Siemens 3RV2011-1GA10 3 zapiralni, nastavitev (tok): 4.5 - 6.3 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431132

6.3 A

Piece

4.5 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1699196 Siemens 3RV2011-0AA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.11 - 0.16 A Preklopna napetost (maks.): 690

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1699196 Siemens 3RV2011-0AA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.11 - 0.16 A Preklopna napetost (maks.): 690

Opis

Razred varovalk motorja S00 za zaščito motorja, RAZRED 10 A-sproščanje 0,11 ... 0,16 A N-sproščanje 2,1 Vzmetna obremenitev Standardna preklopna zmogljivost s prečno pomožno stikalo 1S + 1NC Odklopno stikalo SIRIUS 3RV2 za zaščito motorja za varno zaustavitev pri kratkem stiku in zaščito odklopnika Potrošniki in rastline pred preobremenitvijo, pa tudi za varno ločitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
