Siemens 3RV2011-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7

Siemensov SIRIUS odklopnik v položaju "VKLOP" z več priključnimi sponkami.

Slika je simbolična

Notranjost električnega krmilnega sistema poleg deževno mokrega okna, skozi katerega so nejasno vidni stroji.

Načrt ožičenja za odklopnik: Prikazuje dodatno opremo, kot so pomožni kontakti, signalni kontakti in ločilniki z natančnimi priključnimi podrobnostmi.

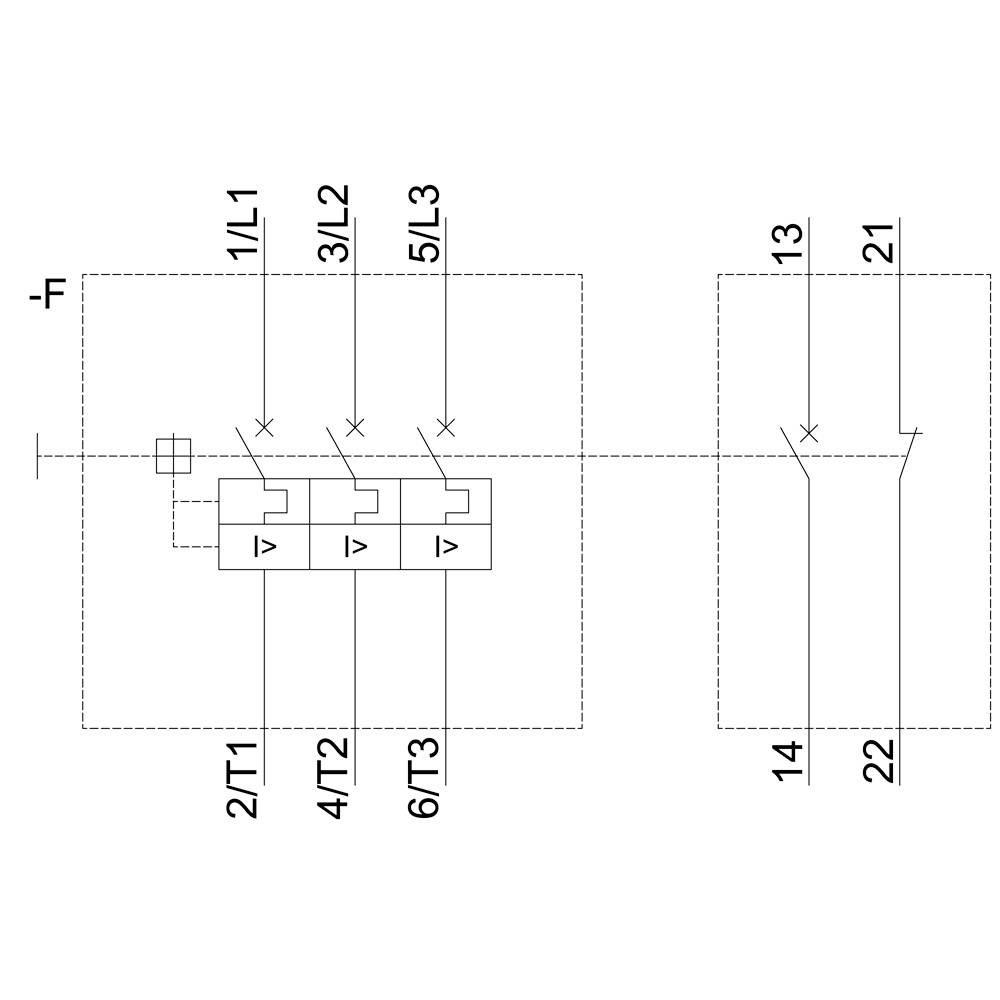

Električna shema s tremi kontaktorji in stikalom, povezanimi med seboj z vodniki. Oznake: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

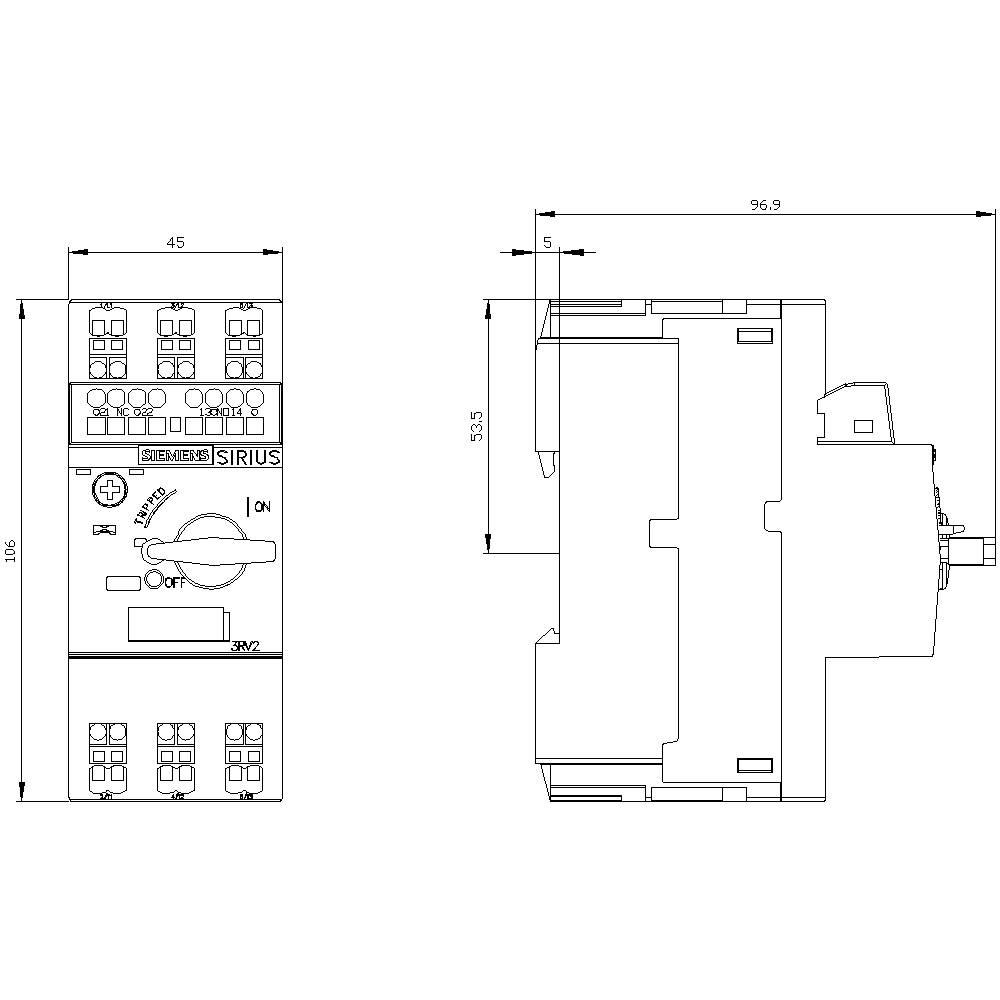

Tehnična risba elektromehanske stikalne naprave s stranskim in čelnim pogledom ter dimenzijami v milimetrih.

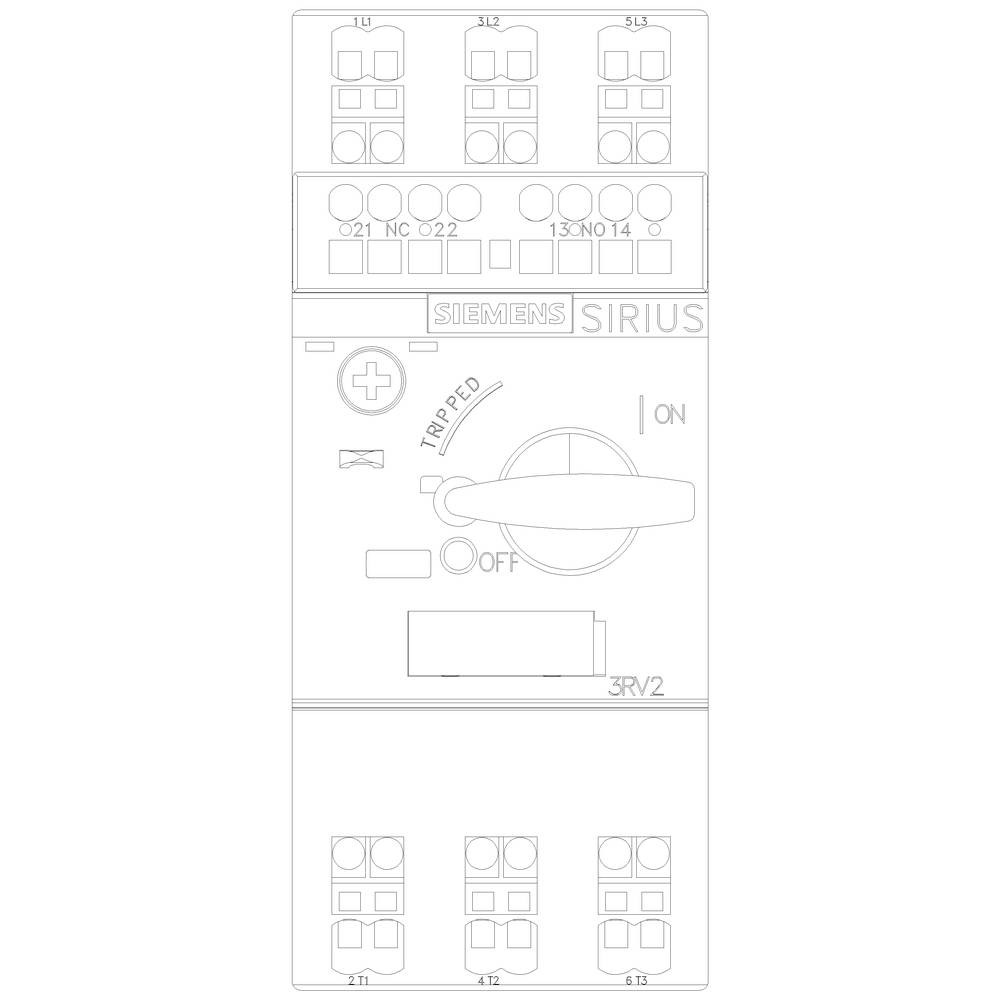

'Stikalna naprava Siemens SIRIUS 3RV2', prikazuje upravljalno tipko s položaji Off, On in Tripped, plus 14 priključnih sponk.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

1 A

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RV2011-0JA25

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 1 A Mehanska življenjska doba glavnih kontaktov: 100.000 preklopnih ciklov Največji prerez vodnika (enojni ali večvrstni): 4 mm² Največji prerez vodnika (fino uleten): 2,5 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2011-0JA25

Velikost: S00

Nastavitveno območje toka (min.): 0.7 A

Nastavitveno območje toka (maks.): 1 A

Nastavitveno območje (tok): 0.7 - 1 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vzmetna sponka

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 106 mm

Mere: (Š x V x G) 45 x 106 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 106 mm

: 97 mm

: 0.25 kW

: TRUE

: 1 A

: FALSE

: 3

: 690-690 V

: 0.7-1 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2011-4AA10 3 zapiralni, nastavitev (tok): 10 - 16 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1430992

16 A

Piece

10 A

Močnostno stikalo 1 kos Siemens 3RV2011-1EA10 3 zapiralni, nastavitev (tok): 2.8 - 4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431007

4 A

2.8 A

Močnostno stikalo 1 kos Siemens 3RV2011-1AA10 3 zapiralni, nastavitev (tok): 1.1 - 1.6 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431018

1.6 A

Piece

1.1 A

Močnostno stikalo 1 kos Siemens 3RV2011-0JA10 3 zapiralni, nastavitev (tok): 0.7 - 1 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431046

1 A

Piece

0.7 A

Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431100

2 A

1.4 A

Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431117

8 A

5.5 A

Močnostno stikalo 1 kos Siemens 3RV2011-1DA10 3 zapiralni, nastavitev (tok): 2.2 - 3.2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431121

3.2 A

Piece

2.2 A

Močnostno stikalo 1 kos Siemens 3RV2011-0GA10 3 zapiralni, nastavitev (tok): 0.45 - 0.63 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431130

0.63 A

Piece

0.45 A

Močnostno stikalo 1 kos Siemens 3RV2011-0KA10 3 zapiralni, nastavitev (tok): 0.9 - 1.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431131

1.25 A

Single

0.9 A

Močnostno stikalo 1 kos Siemens 3RV2011-1GA10 3 zapiralni, nastavitev (tok): 4.5 - 6.3 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431132

6.3 A

Piece

4.5 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1702636 Siemens 3RV2011-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1702636 Siemens 3RV2011-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC

Opis

Razred varovalk motorja S00 za zaščito motorja, RAZRED 10 A-sproščanje 0,7 ... 1 A N-sproščanje 13 Vzmetna obremenitev standardna stikalna zmogljivost s prečno pomožno stikalo 1S + 1NC Odklopno stikalo SIRIUS 3RV2 za zaščito motorja za varno odklopitev v primeru kratkega stika in zaščite potrošnika in sistema Preobremenitev, pa tudi za varno ločitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
