Siemens 3RV2021-1GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 4.5

Siemensov električni stikalo z več priključki in vrtljivim ročajem za vklop in izklop.

Slika je simbolična

Odprta električna omara prikazuje zapletenoožičenje in naprave. Zunaj dežuje, voda kaplja po oknu. Levo so krmilniki strojev.

Diagram montažnega pribora: Vezalni diagram z oštevilčenimi komponentami, vključno s pomožnimi stikali in ločilnimi elementi.

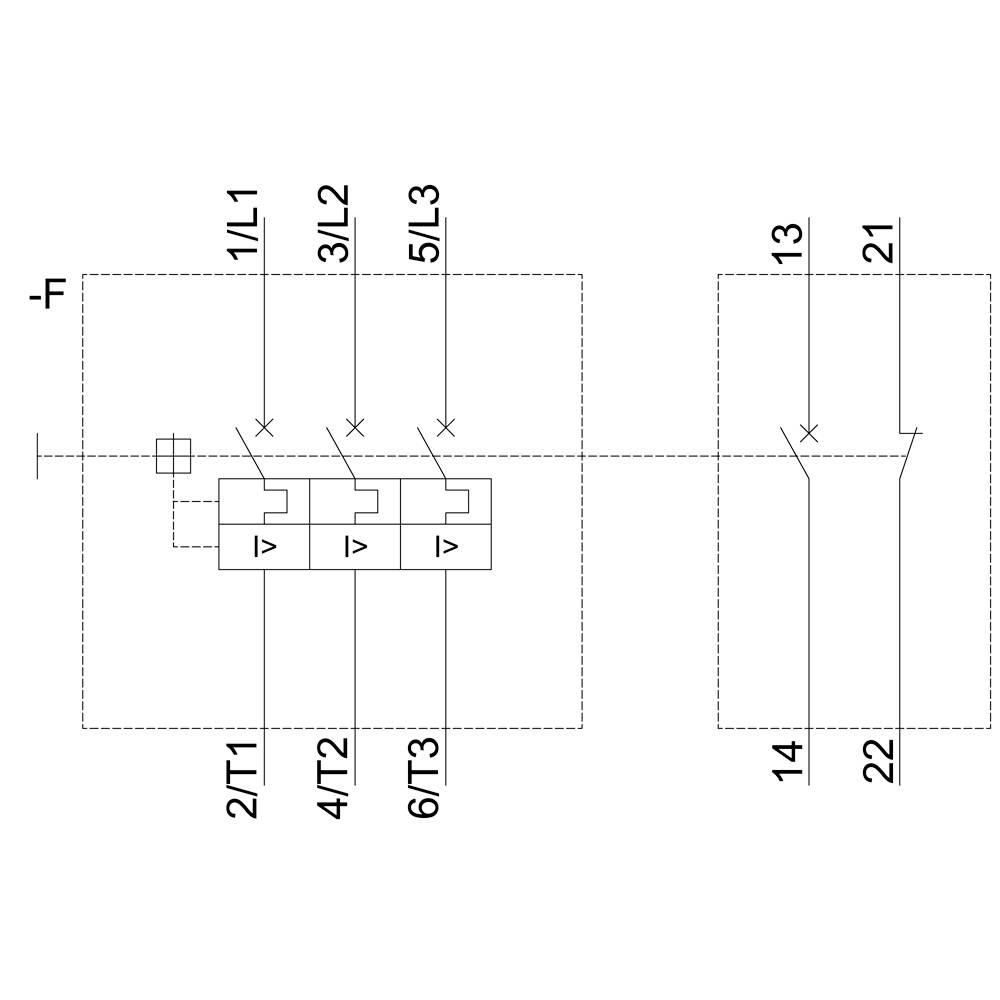

Shematski načrt prikazuje paralelno povezavo transformatorjev s številčenimi priključki (1L1, 3L2, 5L3) in varovalkami (2/T1, 4/T2, 6/T3).

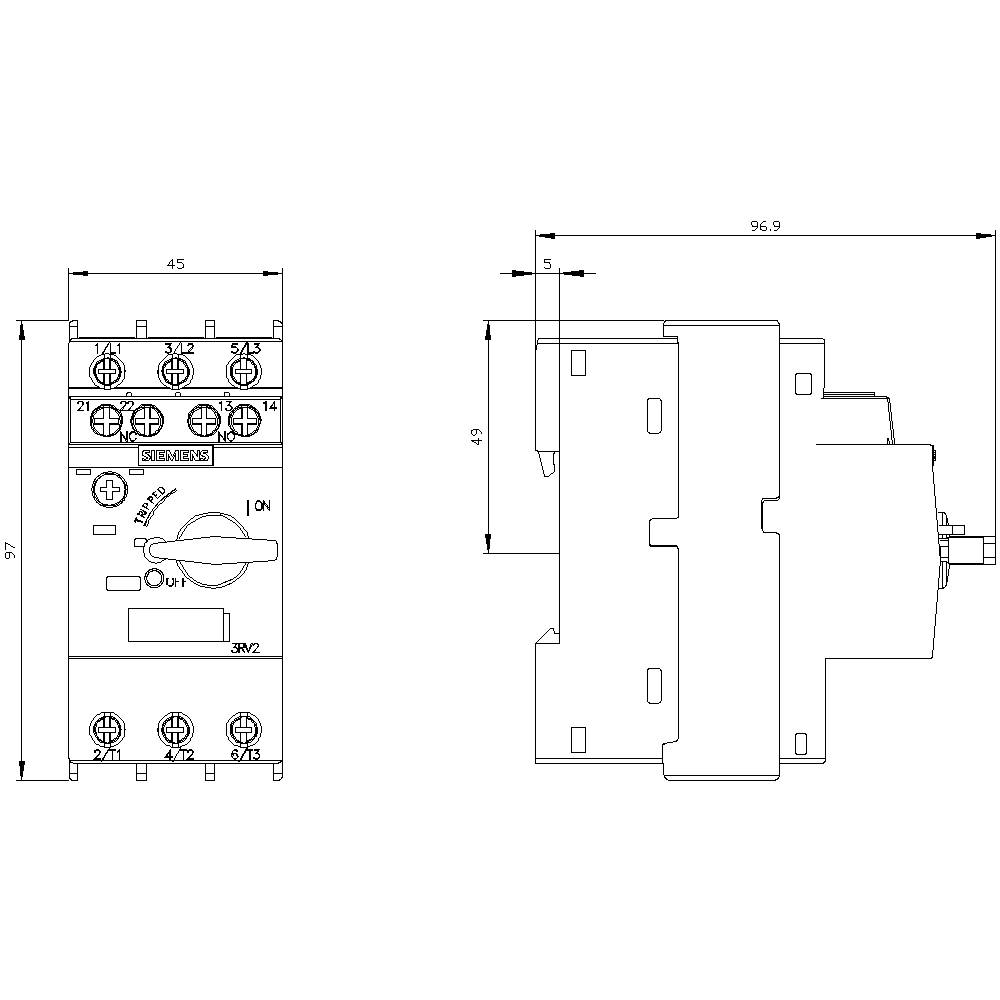

Tehnična risba električnega stikala z merami. Sprednji in stranski pogled prikazujeta strukturo in položaje priključkov.

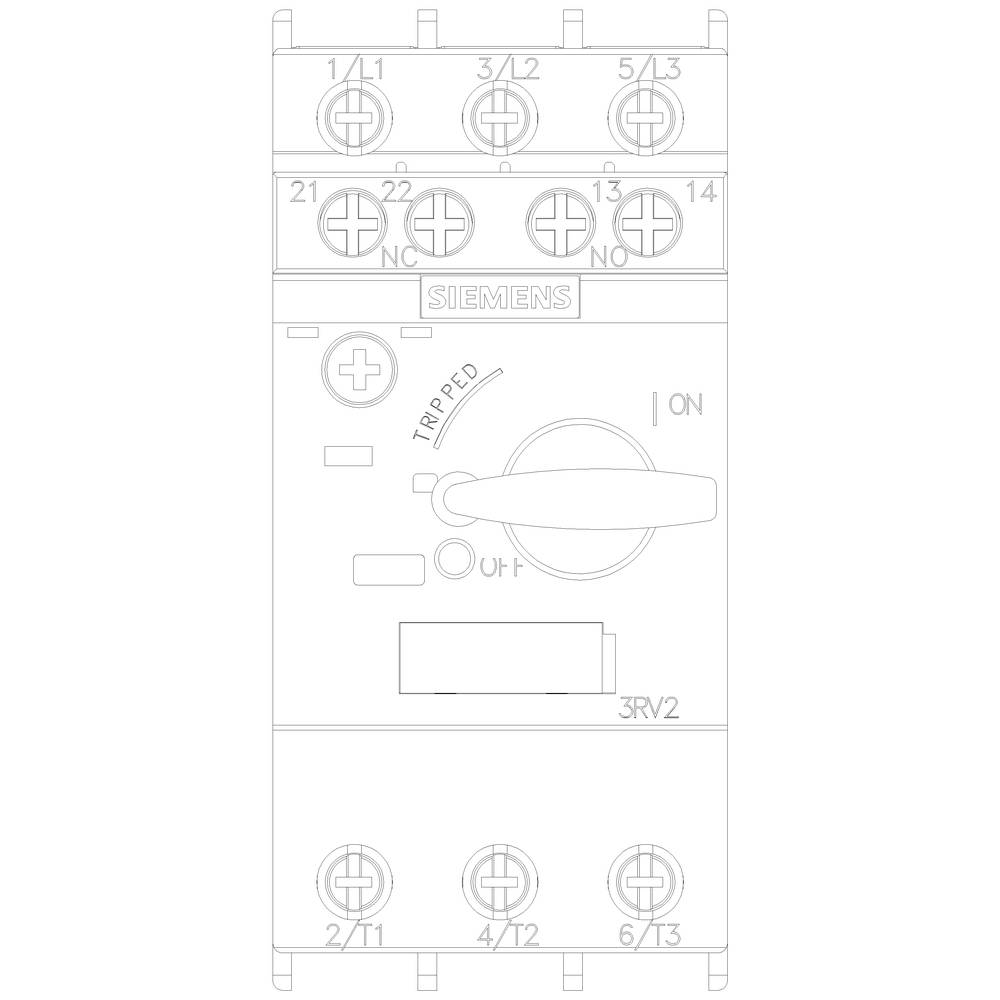

Stikalo z oznako 'Tripped On Off' in lestvico. Zgoraj in spodaj se nahaja več priključnih sponk.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

6.3 A

Priključek

vijačni

Vrsta

3RV2021-1GA15

Velikost

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

2 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (134,99 € / Kos)

134,99 €

z DDV

Samo 11,00 €

Na voljo samo 2 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 6.3 A Mehanska življenjska doba glavnih kontaktov: 100.000 preklopnih ciklov Največji prerez vodnika (poln ali večveren): 10 mm² Največji prerez vodnika (fino uvijen): 10 mm²

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2021-1GA15

Velikost: S0

Nastavitveno območje toka (min.): 4.5 A

Nastavitveno območje toka (maks.): 6.3 A

Nastavitveno območje (tok): 4.5 - 6.3 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključek: vijačni

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 97 mm

Mere: (Š x V x G) 45 x 97 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 97 mm

: 97 mm

: 2.2 kW

: TRUE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2021-4PA10 3 zapiralni, nastavitev (tok): 30 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431008

36 A

30 A

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431019

20 A

13 A

Močnostno stikalo 1 kos Siemens 3RV2021-4EA10 3 zapiralni, nastavitev (tok): 27 - 32 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431068

32 A

27 A

Močnostno stikalo 1 kos Siemens 3RV2021-4DA10 3 zapiralni, nastavitev (tok): 18 - 25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431118

25 A

18 A

Siemens 3RV2021-0GA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm

Št. izdelka:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm

Št. izdelka:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm

Št. izdelka:1741963

0.63 A

0.45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745976 Siemens 3RV2021-1GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 4.5 - 6.3 A Preklopna napetost (maks.): 690 V/

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745976 Siemens 3RV2021-1GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 4.5 - 6.3 A Preklopna napetost (maks.): 690 V/

Opis

Velikost preklopnega stikala S0 za zaščito motorja, RAZRED 10 Relej 4,5 ... 6.3 A sprostitev 82 A Vijačni priključek Standardna preklopna zmogljivost s prečno pomožno stikalo 1S + 1NC Odklopnik SIRIUS 3RV2 za zaščito motorja za varno odklopitev v primeru kratkega stika in zaščite potrošnikov in Sistem proti preobremenitvi, pa tudi za varno ločitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
