Siemens 3RV2021-1GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 4.5

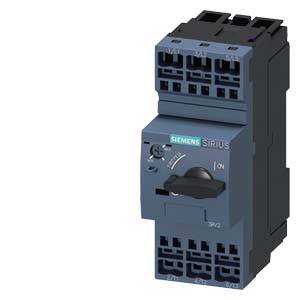

Siemensov SIRIUS stikalo za vklop/izklop električnih tokokrogov, primerno za industrijsko uporabo.

Slika je simbolična

Odprta električna omarica prikazuje elektronske komponente, medtem ko je v ozadju skozi deževno mokro okno vidna tovarna stroj.

"Dodatna oprema za močnostne odklopnike." Prikazuje različne komponente: pomožne kontakte za prečne povezave, napetostno pomožno stikalo, signalna in ločilna stikala. Prikazane so povezovalne poti.

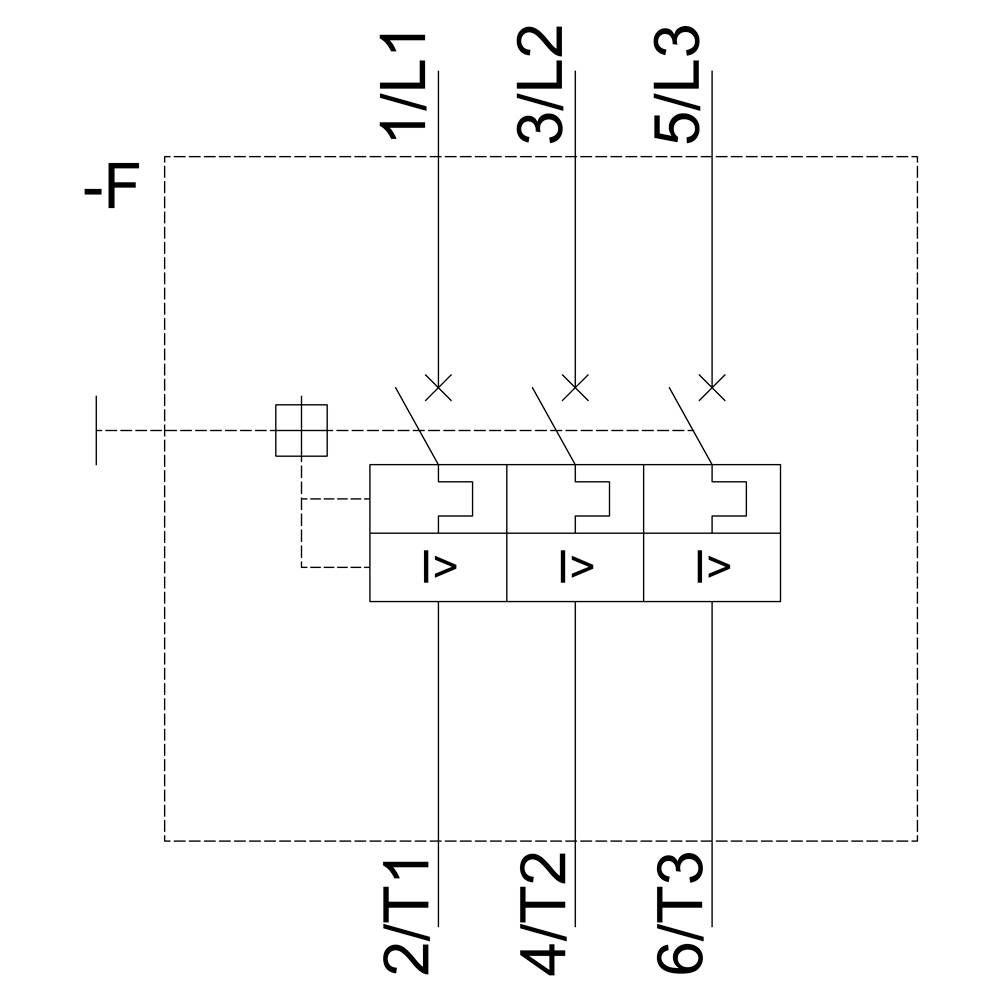

Načrt trifaznega motornega zaščitnega stikala z oznakami: 1/L1, 3/L2, 5/L3 zgoraj in 2/T1, 4/T2, 6/T3 spodaj.

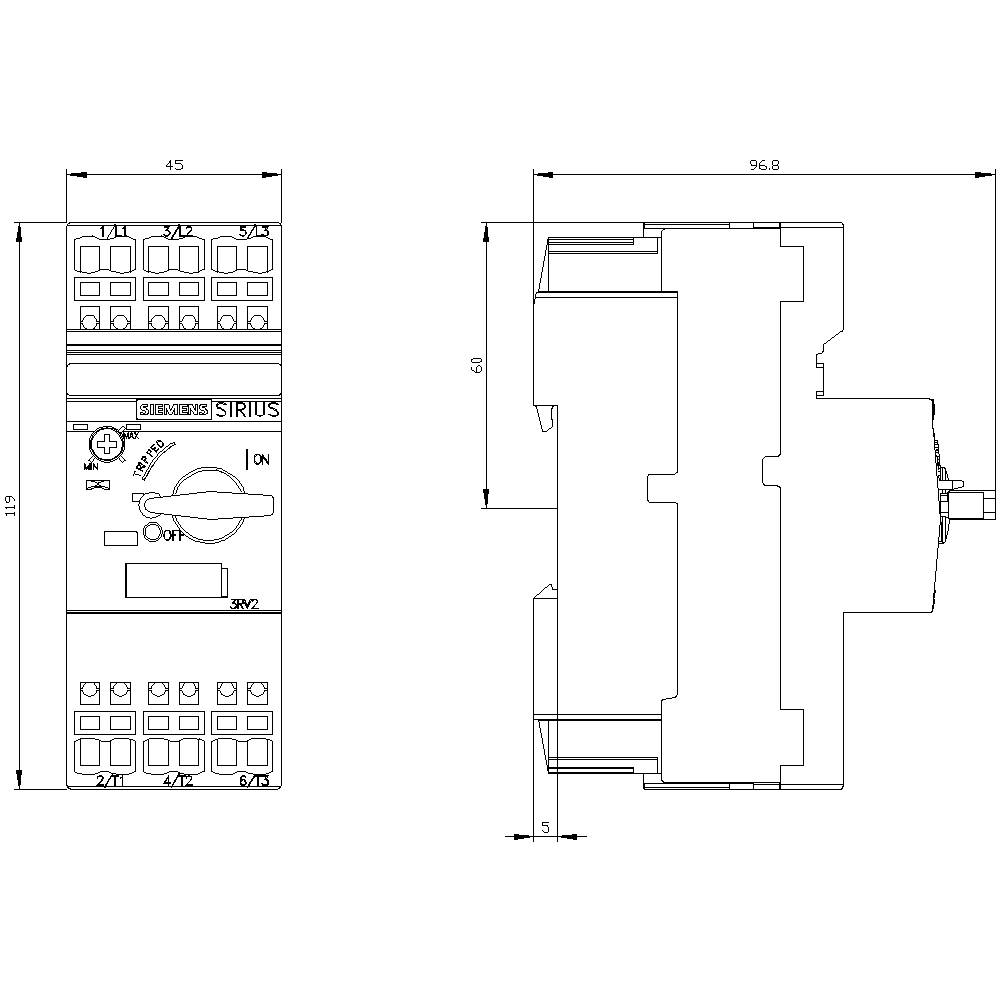

Risba električnega stikala z oznako 'SIRIUS'. Pogled od spredaj in s strani z merami v milimetrih.

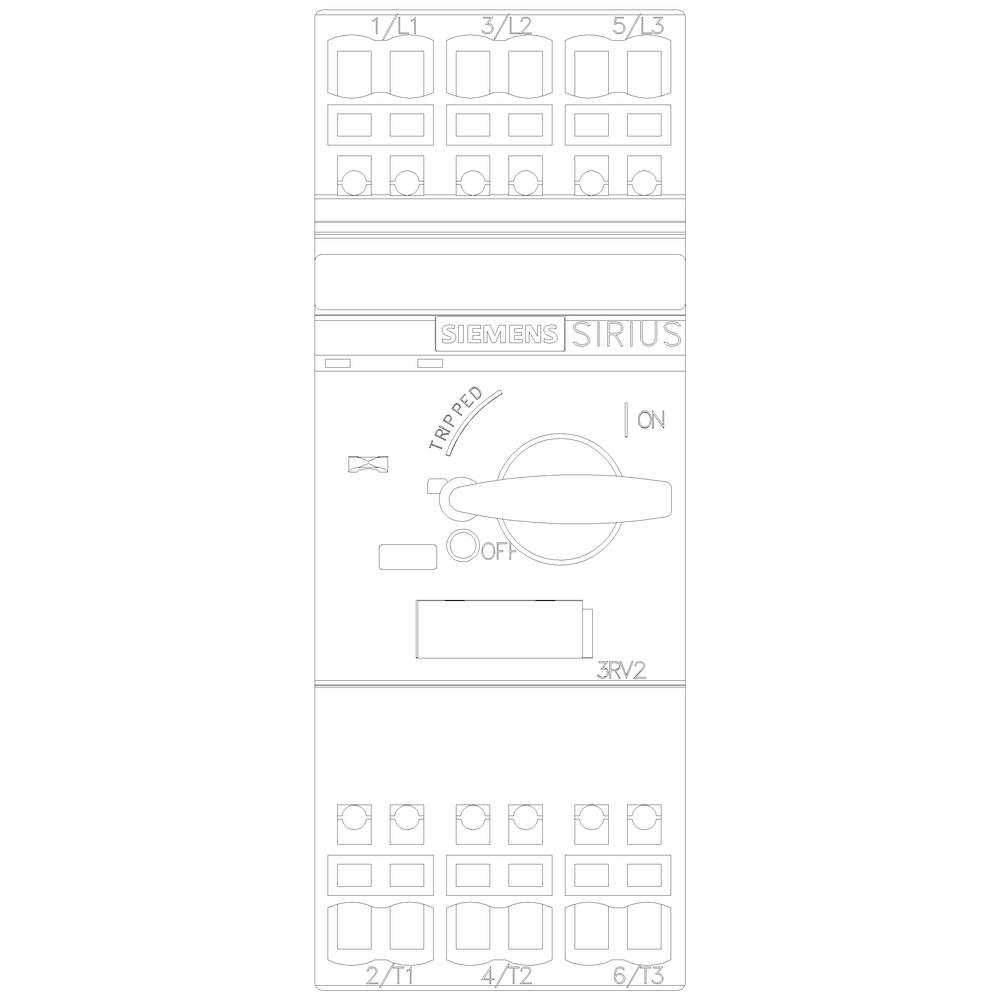

'Stikalna naprava z obračalnim stikalom na čelni plošči, označena kot PROŽENO, IZKLOPLJENO, VKLOPLJENO, Siemens SIRIUS označen spodaj, kontaktni vijaki zgoraj in spodaj.'

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

6.3 A

Priključek

vzmetna sponka

Vrsta

3RV2021-1GA20

Velikost

Podatkovni list izdelka (PDF)

Dostava pon, 9.11.

Število

kos - zaloga Nemčija

Skupaj (119,99 € / Kos)

119,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 6.3 A Mehanska življenjska doba glavnih kontaktov: 100.000 preklopnih ciklov Največji prerez vodnika (poln ali večveren): 10 mm² Največji prerez vodnika (fino uvijen): 6 mm²

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2021-1GA20

Velikost: S0

Nastavitveno območje toka (min.): 4.5 A

Nastavitveno območje toka (maks.): 6.3 A

Nastavitveno območje (tok): 4.5 - 6.3 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vzmetna sponka

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 119 mm

Mere: (Š x V x G) 45 x 119 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 119 mm

: 97 mm

: 2.2 kW

: FALSE

: 6.3 A

: FALSE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2021-4PA10 3 zapiralni, nastavitev (tok): 30 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431008

36 A

močnostno stikalo

30 A

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431019

20 A

močnostno stikalo

13 A

Močnostno stikalo 1 kos Siemens 3RV2021-4EA10 3 zapiralni, nastavitev (tok): 27 - 32 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431068

32 A

močnostno stikalo

27 A

Močnostno stikalo 1 kos Siemens 3RV2021-4DA10 3 zapiralni, nastavitev (tok): 18 - 25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431118

25 A

močnostno stikalo

18 A

Siemens 3RV2021-0GA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702216

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1702217

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702272

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0GA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741961

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741962

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1741963

0.63 A

močnostno stikalo

0.45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745977 Siemens 3RV2021-1GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 4.5 - 6.3 A Preklopna napetost (maks.): 690 V/

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745977 Siemens 3RV2021-1GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 4.5 - 6.3 A Preklopna napetost (maks.): 690 V/

Opis

Razred varovalk motorja S0 za zaščito motorja, RAZRED 10 Rele 4.5 ... 6.3 A N-spustitev 82 A Vzmetno obremenitev Standardna stikalna zmogljivost SIRIUS 3RV2 za zaščito motorja za varno odklop pri kratkem stiku ter zaščito potrošnikov in opreme pred preobremenitvijo, kot tudi za varno ločevanje sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
