Siemens 3RV2021-1HA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 5.5

Siemensov električni stikalo z vrtljivim ročajem in oznako 'ON'. Primerno za industrijske aplikacije za krmiljenje strojev.

Slika je simbolična

Industrijski obrat z odprto krmilno ploščo, prikazuje ožičenje in stikala; skozi mokro okno vidna proizvodna naprava.

'Diagram priključkov za stikala z oštevilčenjem: (1) do (11). Prikazuje povezave in uporabo komponent.'

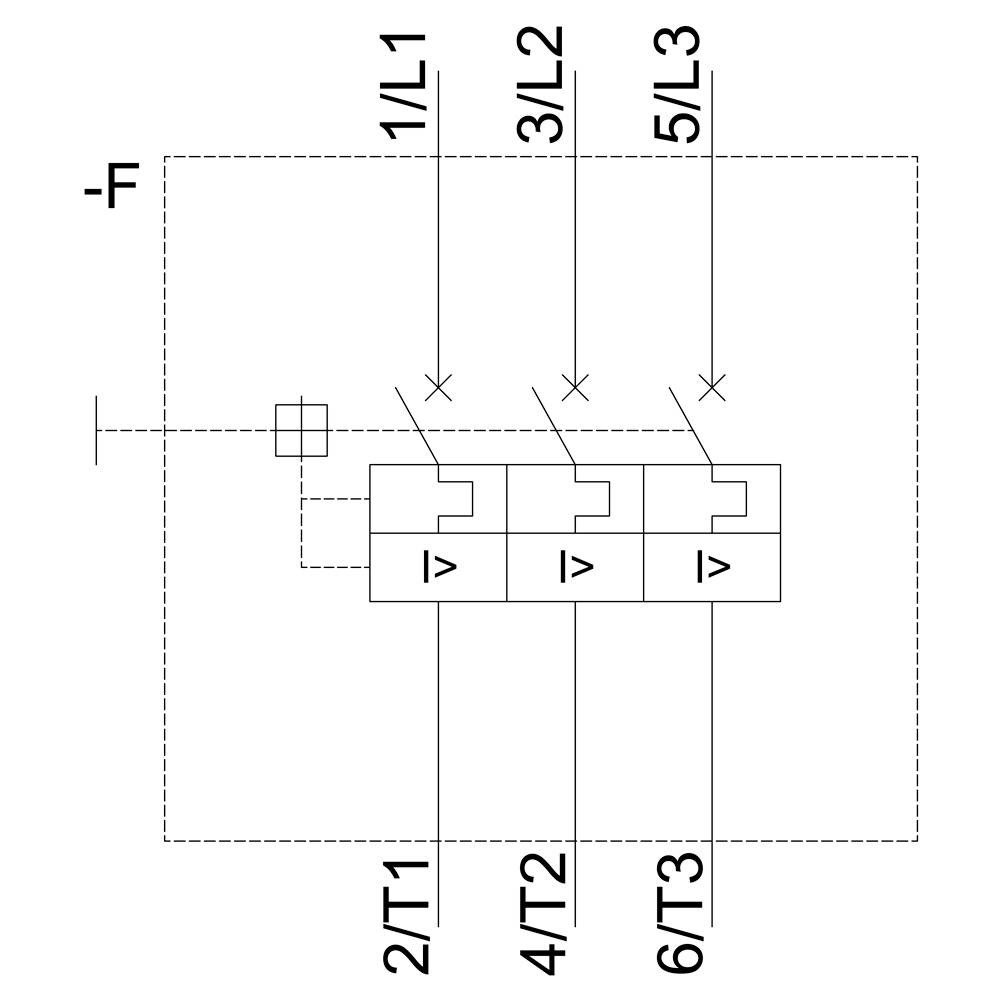

'Shematski načrt Schütz-ja: Trifazni, kontakti označeni kot 1/L1, 3/L2, 5/L3 zgoraj in 2/T1, 4/T2, 6/T3 spodaj, z navitjem levo.'

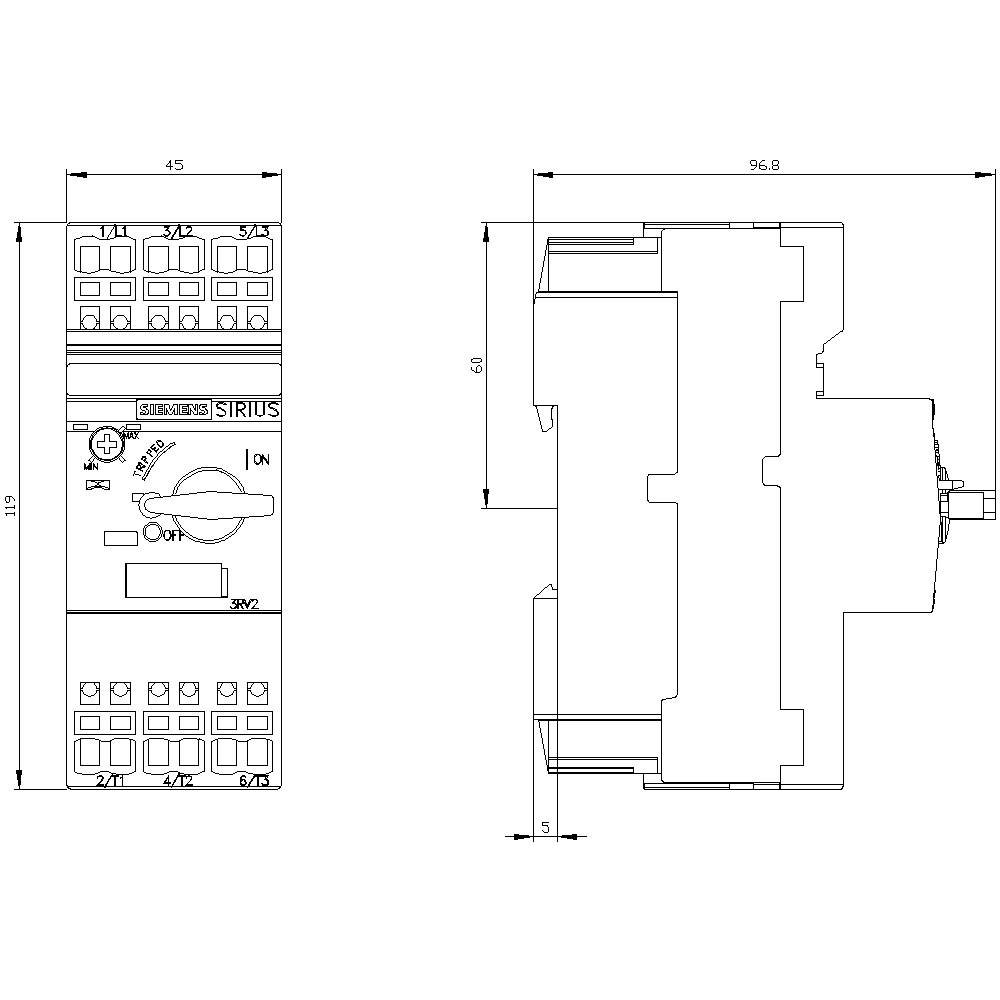

Risba električnega stikala s čelno in stransko projekcijo. Mere so navedene v milimetrih. Glavni stikalni element je označen.

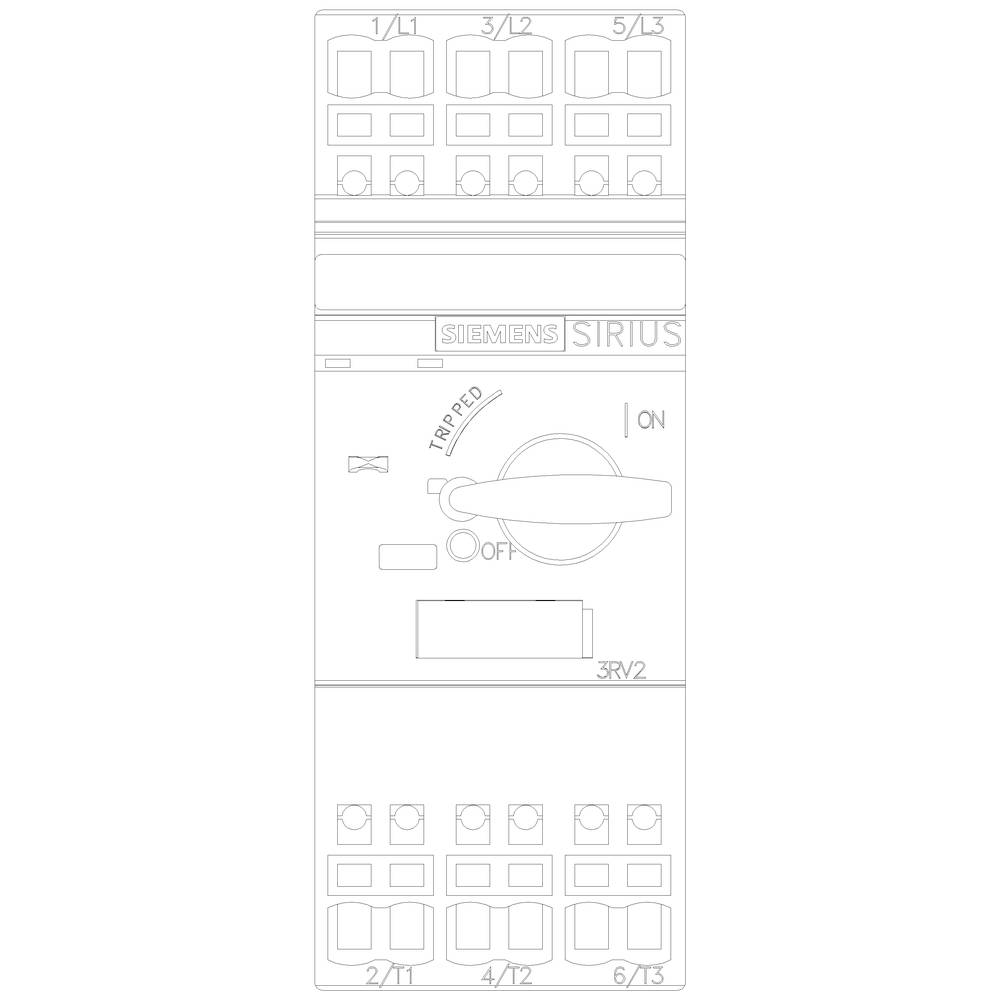

'Siemens SIRIUS' zaščitni odklopnik, prikazuje položaje stikala: 'SPROŽENO', 'IZKLOPLJENO', 'VKLOPLJENO'. Pod glavnim stikalom je napisano '3RV2'.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

8 A

Priključek

vzmetna sponka

Vrsta embalaže

Piece

Vrsta

3RV2021-1HA20

Podatkovni list izdelka (PDF)

Dostava pon, 9.11.

Število

kos - zaloga Nemčija

Skupaj (119,99 € / Kos)

119,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 8 A Mehanska življenjska doba glavnih kontaktov: 100.000 preklopnih ciklov Največji prečni prerez vodnika (poln ali večveren): 10 mm² Največji prerez vodnika (fino verižen): 6 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2021-1HA20

Velikost: S0

Nastavitveno območje toka (min.): 5.5 A

Nastavitveno območje toka (maks.): 8 A

Nastavitveno območje (tok): 5.5 - 8 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključek: vzmetna sponka

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 119 mm

Mere: (Š x V x G) 45 x 119 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 119 mm

: 97 mm

: 3 kW

: FALSE

: 8 A

: FALSE

: 3

: 690-690 V

: 5.5-8 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2021-4PA10 3 zapiralni, nastavitev (tok): 30 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431008

36 A

močnostno stikalo

30 A

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431019

20 A

močnostno stikalo

13 A

Močnostno stikalo 1 kos Siemens 3RV2021-4EA10 3 zapiralni, nastavitev (tok): 27 - 32 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431068

32 A

močnostno stikalo

27 A

Močnostno stikalo 1 kos Siemens 3RV2021-4DA10 3 zapiralni, nastavitev (tok): 18 - 25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431118

25 A

močnostno stikalo

18 A

Siemens 3RV2021-0GA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702216

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1702217

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702272

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0GA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741961

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741962

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1741963

0.63 A

močnostno stikalo

0.45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1699145 Siemens 3RV2021-1HA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 5.5 - 8 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1699145 Siemens 3RV2021-1HA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 5.5 - 8 A Preklopna napetost (maks.): 690 V/AC

Opis

Razred varovalk motorja S0 za zaščito motorja, RAZRED 10 A-sprostitev 5,5 ... 8 A N-sprostitev 104 A Vzmetna povezava Standardna stikalna zmogljivost SIRIUS 3RV2 odklopnik za zaščito motorja za varno odklopitev v primeru kratkega stika ter zaščita potrošnika in sistema pred preobremenitvijo ter za varno odklop sistem iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
