Siemens 3RV2031-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

'Siemensov SIRIUS kontaktor, modelna številka 3RT2026-1BB40, za krmiljenje električnih obremenitev v industrijskih aplikacijah.'

Slika je simbolična

Odprt električni razdelilnik z vidnimi kabli in tokokrogi stoji poleg velike stroje, ki jo je mogoče videti skozi deževno mokro okno.

Navodila za sestavo električnih komponent stikala: Oštevilčeni deli in njihova povezava za sestavo stikala.

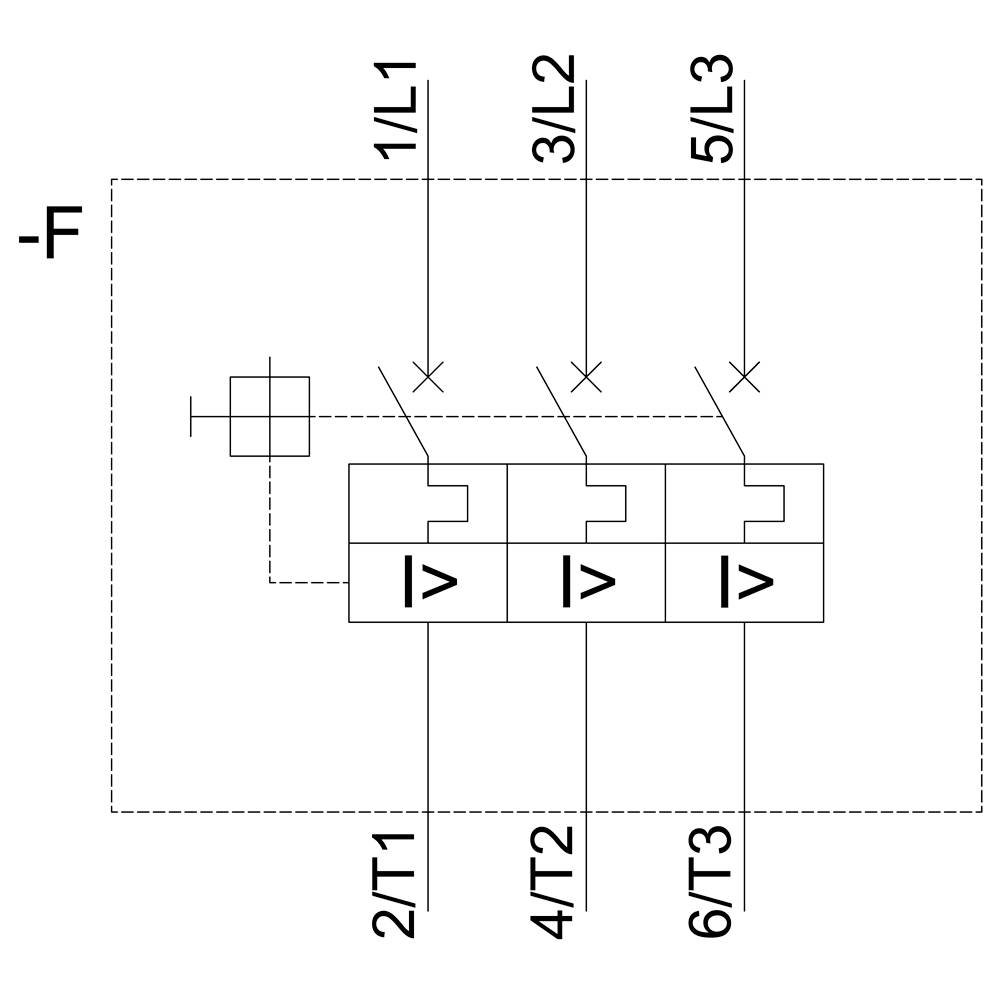

Stikalna shema varovalke za trimsko vezavo, ki prikazuje faze 1/L1, 2/T1, 3/L2, 4/T2, 5/L3 in 6/T3.

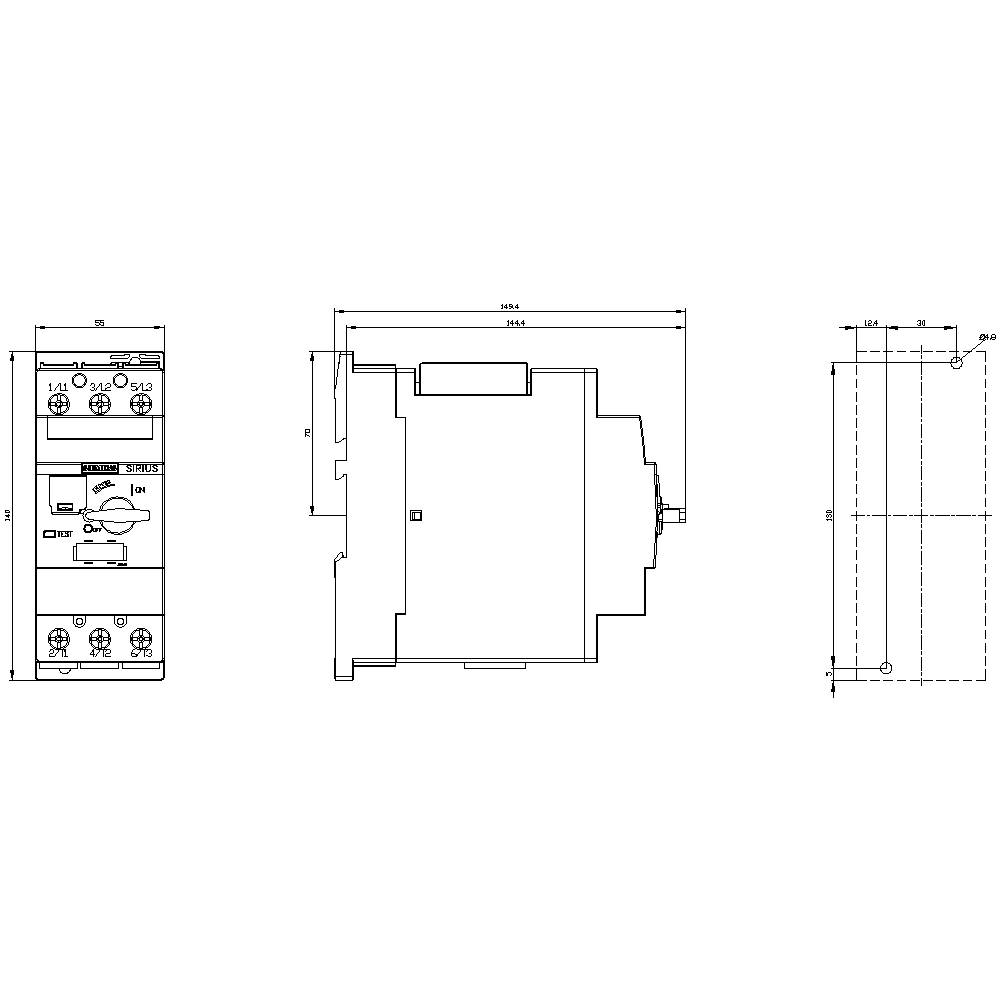

Tehnična risba električnega stikala s sprednjim, stranskim in pogledom od zgoraj. Mere in priključki so podrobno prikazani.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

32 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3RV2031-4EA10

Podatkovni list izdelka (PDF)

Dostava tor, 13.10.

3 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (255,00 € / Kos)

255,00 €

z DDV

Samo 20,00 €

Na voljo samo 3 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 32 A Mehanska življenjska doba glavnih kontaktov: 50000 preklopnih ciklov Največji prerez vodnika (poln ali večveren): 35 mm² Največji prerez vodnika (fino uvijen): 25 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2031-4EA10

Velikost: S2

Nastavitveno območje toka (min.): 22 A

Nastavitveno območje toka (maks.): 32 A

Nastavitveno območje (tok): 22 - 32 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 149 mm

Širina: 55 mm

Višina: 140 mm

Mere: (Š x V x G) 55 x 140 x 149 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 55

: 140 mm

: 149 mm

: 15 kW

: FALSE

: 32 A

: FALSE

: 3

: 690-690 V

: 22-32 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3RV2031-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1746151

Priporočeni izdelki

32 A

Piece

22 A

Močnostno stikalo 1 kos Siemens 3RV2031-4JA10 3 zapiralni, nastavitev (tok): 54 - 65 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1430975

65 A

Piece

54 A

Močnostno stikalo 1 kos Siemens 3RV2031-4XA10 3 zapiralni, nastavitev (tok): 49 - 59 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431020

59 A

Piece

49 A

Močnostno stikalo 1 kos Siemens 3RV2031-4KA10 3 zapiralni, nastavitev (tok): 62 - 73 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431045

73 A

Piece

62 A

Močnostno stikalo 1 kos Siemens 3RV2031-4RA10 3 zapiralni, nastavitev (tok): 70 - 80 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431119

80 A

Piece

70 A

Močnostno stikalo 1 kos Siemens 3RV2031-4PA10 3 zapiralni, nastavitev (tok): 28 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431122

36 A

Piece

28 A

Močnostno stikalo 1 kos Siemens 3RV2031-4UA10 3 zapiralni, nastavitev (tok): 32 - 40 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431123

40 A

Piece

32 A

Močnostno stikalo 1 kos Siemens 3RV2031-4WA10 3 zapiralni, nastavitev (tok): 42 - 52 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431124

52 A

Piece

42 A

Močnostno stikalo 1 kos Siemens 3RV2031-4VA10 3 zapiralni, nastavitev (tok): 35 - 45 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431146

45 A

Piece

35 A

Siemens 3RV2031-4BB15 močnostno stikalo 1 kos Nastavitveno območje (tok): 14 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1699183

20 A

Piece

14 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746151 Siemens 3RV2031-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746151 Siemens 3RV2031-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Opis

Odmik prekinjevalca S2 za zaščito motorja, RAZRED 10 Relej 22 ... 32 A N-sprostitev 416 A Vijačni priključek Standardna stikalna zmogljivost SIRIUS 3RV2 odklopnik motorja za zaščito motorja za varno odklop pri kratkem stiku in zaščito potrošnika in sistema pred preobremenitvijo ter za varno odklopitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
