Siemens 3RV2031-4EA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Siemensov električni odklopnik modela Sirius v temnem ohišju z dvižnim stikalom in več priključnimi mesti zgoraj in spodaj.

Slika je simbolična

Električna omarica z električnimi komponentami poleg velikega industrijskega laserja, videna skozi deževno mokro okno.

Slika električnega stikalnega sistema s priborom, kot so pomožno stikalo, signalno stikalo in ločilni element. Komponente oštevilčene za lažjo orientacijo.

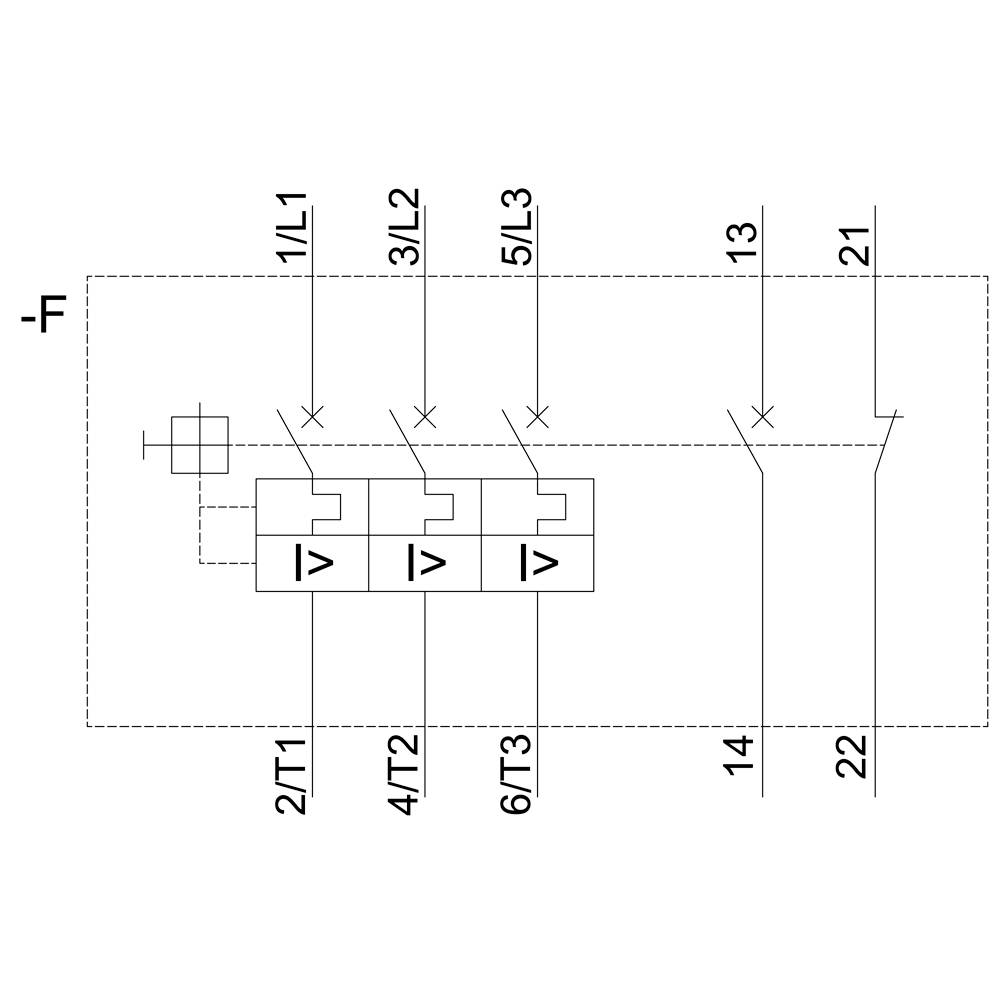

Shematski načrt za prikaz trifaznega električnega tokokroga z zaščitnimi kontakti, označen z 1L1, 3L2, 5L3 in drugimi.

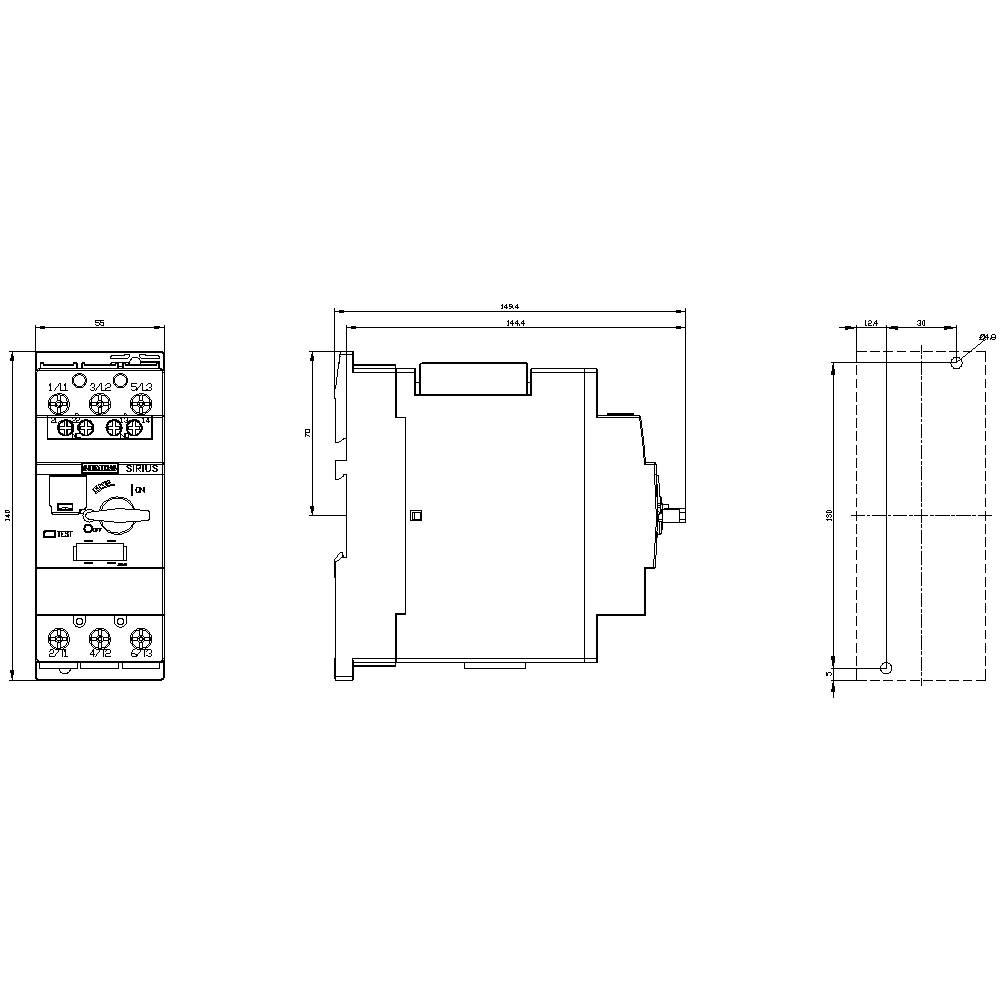

Tehnična risba električnega naprave s prednjim, stranskim in pogled od zgoraj. Mere in podrobnosti priključkov so navedene.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

32 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3RV2031-4EA15

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (285,00 € / Kos)

285,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 32 A Mehanska življenjska doba glavnih kontaktov: 50000 preklopnih ciklov Največji prerez vodnika (poln ali večveren): 35 mm² Največji prerez vodnika (fino uvijen): 25 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2031-4EA15

Velikost: S2

Nastavitveno območje toka (min.): 22 A

Nastavitveno območje toka (maks.): 32 A

Nastavitveno območje (tok): 22 - 32 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 149 mm

Širina: 55 mm

Višina: 140 mm

Mere: (Š x V x G) 55 x 140 x 149 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 55

: 140 mm

: 149 mm

: 15 kW

: TRUE

: 32 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3RV2031-4EA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1704590

Priporočeni izdelki

32 A

Piece

22 A

Močnostno stikalo 1 kos Siemens 3RV2031-4JA10 3 zapiralni, nastavitev (tok): 54 - 65 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1430975

65 A

Piece

54 A

Močnostno stikalo 1 kos Siemens 3RV2031-4XA10 3 zapiralni, nastavitev (tok): 49 - 59 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431020

59 A

Piece

49 A

Močnostno stikalo 1 kos Siemens 3RV2031-4KA10 3 zapiralni, nastavitev (tok): 62 - 73 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431045

73 A

Piece

62 A

Močnostno stikalo 1 kos Siemens 3RV2031-4RA10 3 zapiralni, nastavitev (tok): 70 - 80 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431119

80 A

Piece

70 A

Močnostno stikalo 1 kos Siemens 3RV2031-4PA10 3 zapiralni, nastavitev (tok): 28 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431122

36 A

Piece

28 A

Močnostno stikalo 1 kos Siemens 3RV2031-4UA10 3 zapiralni, nastavitev (tok): 32 - 40 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431123

40 A

Piece

32 A

Močnostno stikalo 1 kos Siemens 3RV2031-4WA10 3 zapiralni, nastavitev (tok): 42 - 52 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431124

52 A

Piece

42 A

Močnostno stikalo 1 kos Siemens 3RV2031-4VA10 3 zapiralni, nastavitev (tok): 35 - 45 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431146

45 A

Piece

35 A

Siemens 3RV2031-4BB15 močnostno stikalo 1 kos Nastavitveno območje (tok): 14 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1699183

20 A

Piece

14 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704590 Siemens 3RV2031-4EA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704590 Siemens 3RV2031-4EA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Opis

Razred prekinjevalca S2 za zaščito motorja, RAZRED 10 Relej 22 ... 32 A N-sprostitev 416 A Standardna preklopna zmogljivost navojnega vijaka s prečno pomožno stikalo 1S + 1NC Odklopnik motorja SIRIUS 3RV2 za zaščito motorja za varno odklop pri kratkem stiku in zaščiti potrošnikov ter sistem pred preobremenitvijo, kot tudi za varno ločitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
