Siemens 3RV2031-4UA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 40 A Preklopna napetost (maks.): 690 V/AC

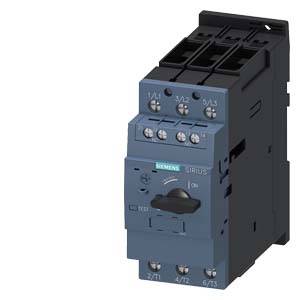

Moder industrijski kontaktor Siemens z več priključnimi sponkami in stikalom za krmiljenje električnih naprav.

Slika je simbolična

Odprt električni razdelilnik, poln elektronike, stoji v tovarni. Za mokrim oknom je vidna stroj.

Diagram prikazuje pomožne naprave za močnostne stikalnike: prečno nameščen stranski pomožni kontakt, rele za padec napetosti, ločilno stikalo, signalne kontakte, priključni blok.

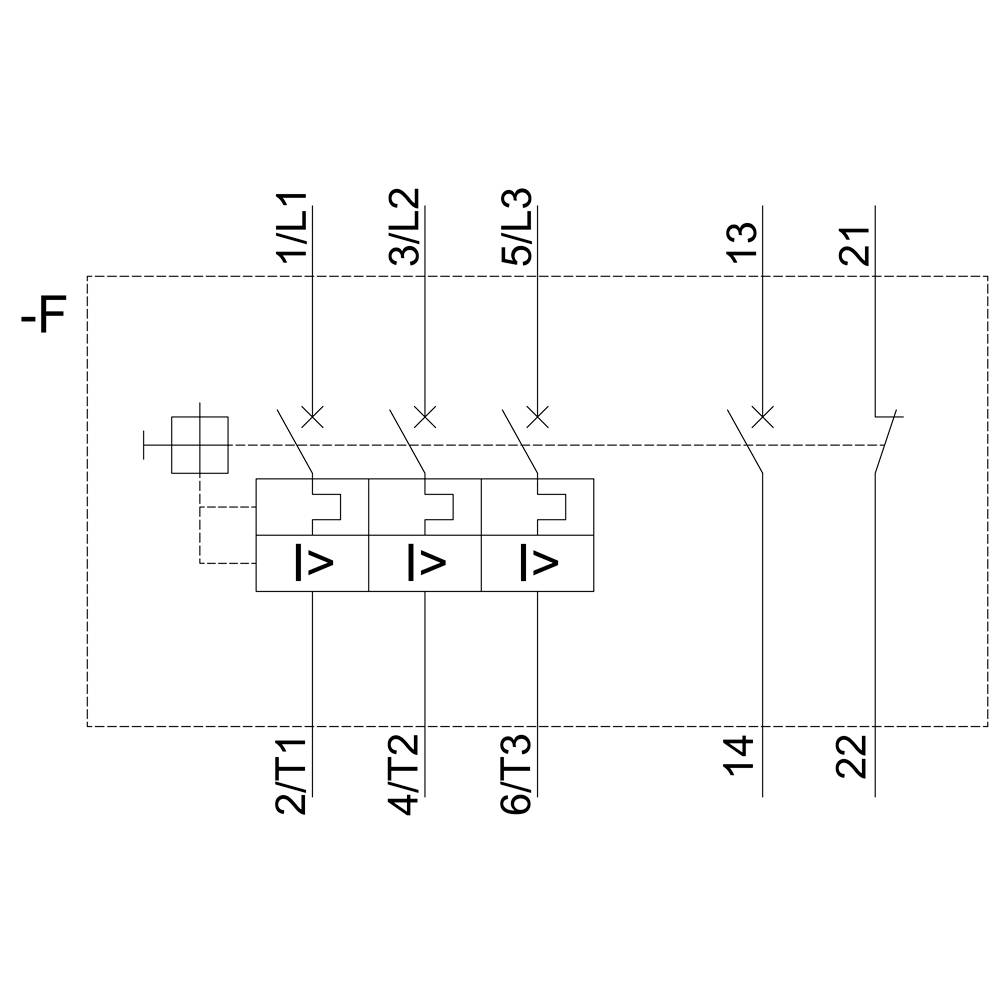

Diagram električnega vezja s fazami L1, L2, L3 in priključki T1, T2, T3. Vidni so simboli stikal.

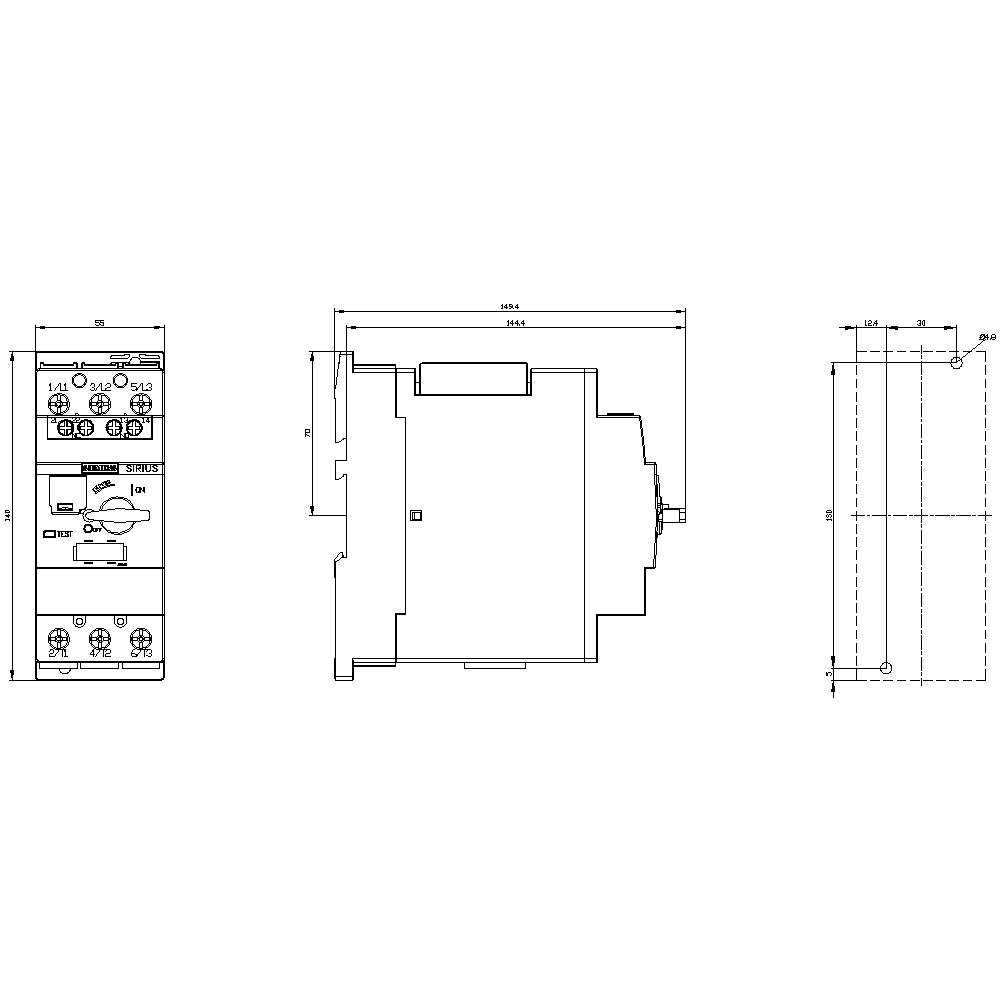

Tehnična risba elektronske naprave z merami, diagramom priključkov ter pogledi spredaj, s strani in zadaj.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

40 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3RV2031-4UA15

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (319,00 € / Kos)

319,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 40 A Mehanska življenjska doba glavnih kontaktov: 50000 preklopnih ciklov Največji prerez vodnika (poln ali večveren): 35 mm² Največji prerez vodnika (fino uvijen): 25 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2031-4UA15

Velikost: S2

Nastavitveno območje toka (min.): 32 A

Nastavitveno območje toka (maks.): 40 A

Nastavitveno območje (tok): 32 - 40 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 149 mm

Širina: 55 mm

Višina: 140 mm

Mere: (Š x V x G) 55 x 140 x 149 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 55

: 140 mm

: 149 mm

: 18.5 kW

: TRUE

: 40 A

: FALSE

: 3

: 690-690 V

: 32-40 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2031-4JA10 3 zapiralni, nastavitev (tok): 54 - 65 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1430975

65 A

Piece

54 A

Močnostno stikalo 1 kos Siemens 3RV2031-4XA10 3 zapiralni, nastavitev (tok): 49 - 59 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431020

59 A

Piece

49 A

Močnostno stikalo 1 kos Siemens 3RV2031-4KA10 3 zapiralni, nastavitev (tok): 62 - 73 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431045

73 A

Piece

62 A

Močnostno stikalo 1 kos Siemens 3RV2031-4RA10 3 zapiralni, nastavitev (tok): 70 - 80 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431119

80 A

Piece

70 A

Močnostno stikalo 1 kos Siemens 3RV2031-4PA10 3 zapiralni, nastavitev (tok): 28 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431122

36 A

Piece

28 A

Močnostno stikalo 1 kos Siemens 3RV2031-4UA10 3 zapiralni, nastavitev (tok): 32 - 40 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431123

40 A

Piece

32 A

Močnostno stikalo 1 kos Siemens 3RV2031-4WA10 3 zapiralni, nastavitev (tok): 42 - 52 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431124

52 A

Piece

42 A

Močnostno stikalo 1 kos Siemens 3RV2031-4VA10 3 zapiralni, nastavitev (tok): 35 - 45 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431146

45 A

Piece

35 A

Siemens 3RV2031-4BB15 močnostno stikalo 1 kos Nastavitveno območje (tok): 14 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1699183

20 A

Piece

14 A

Siemens 3RV2031-4DA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1704589

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746164 Siemens 3RV2031-4UA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 40 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746164 Siemens 3RV2031-4UA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 40 A Preklopna napetost (maks.): 690 V/AC

Opis

Razred varovalk motorja S2 za zaščito motorja, RAZRED 10 A-izklopna enota 32 ... 40 A N-sproščanje 585 A Standardna preklopna zmogljivost vijačne povezave s prečno pomožno stikalo 1S + 1NC Odklopnik SIRIUS 3RV2 za zaščito motorja za varno odklopitev v primeru kratkega stika ter zaščite potrošnikov in sistema pred preobremenitvijo, kot tudi za varno ločitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
