Siemens 3RV2032-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

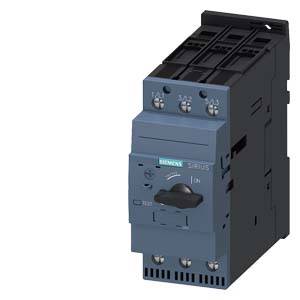

Siv stikalni odklopnik znamke Siemens, model Sirius, z vremenskim stikalom in tremi vtičnimi priključki, ki so vidni na zgornji strani.

Slika je simbolična

Industrijska naprava z odprtim elektro omarico v ospredju. V ozadju je proizvodnji stroj viden skozi okno, poroslo z dežnimi kapljicami.

'Montažni pribor za odklopnike' diagram prikazuje različne dele pribora, oštevilčene z razlagalnimi opisi.

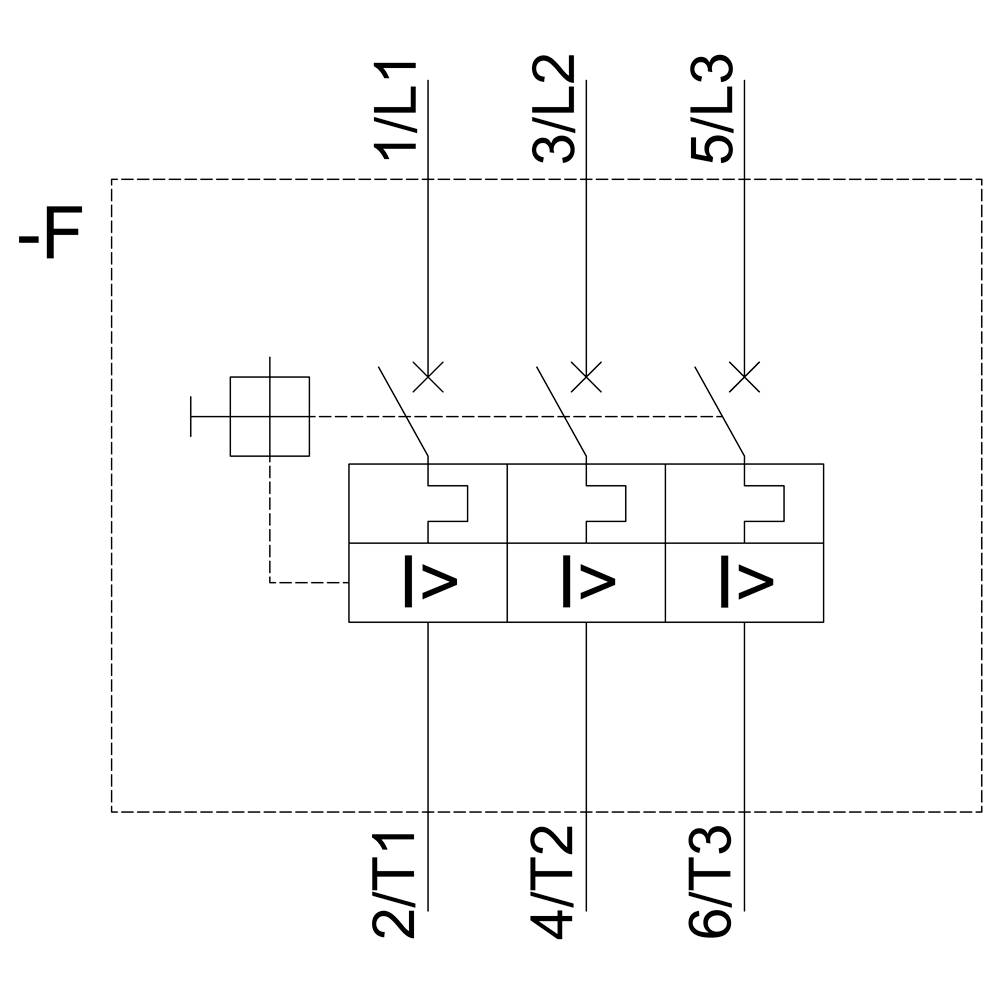

Električna shema zaščitnega sistema: prikazuje tri nadtokovne zaščitne odklopnike za faze L1, L2 in L3.

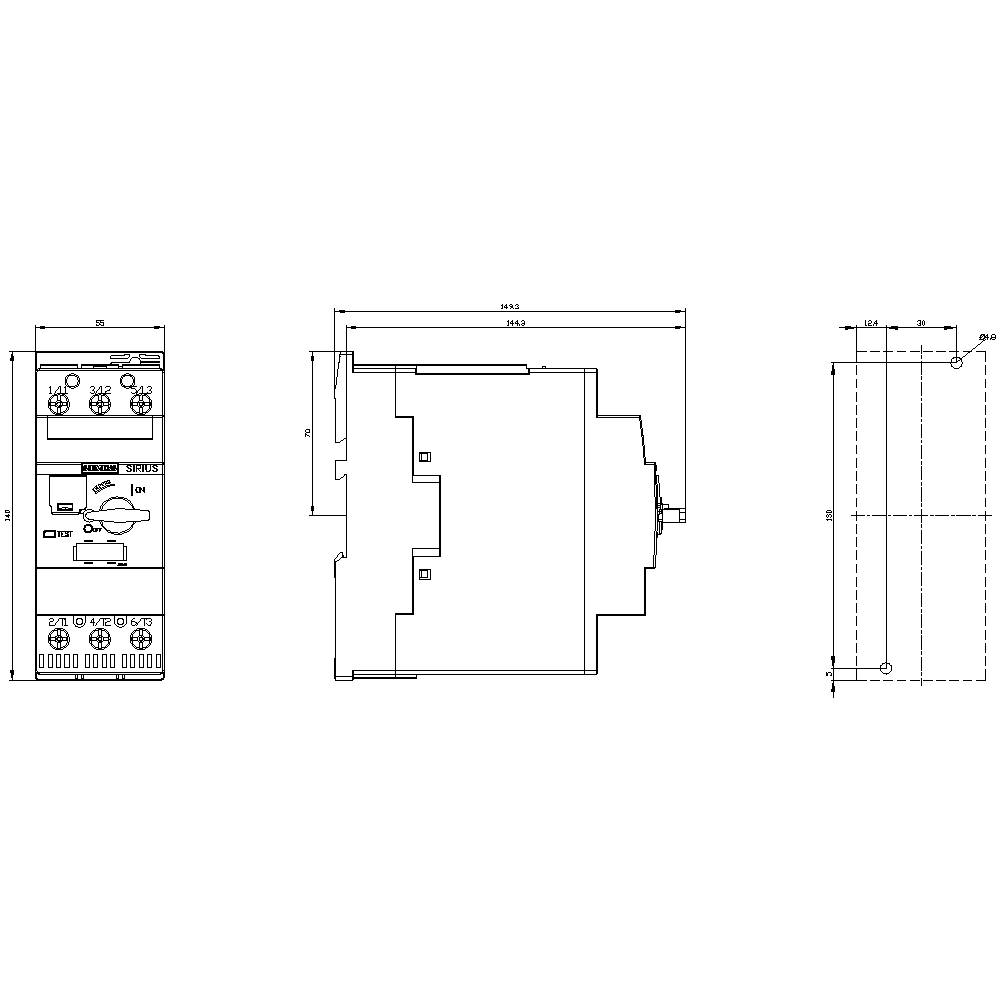

Električni načrt z dimenzijami za napravo. Prikazuje pogled od spredaj, pogled s strani in pogled od zgoraj s specifičnimi merami.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

32 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3RV2032-4EA10

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (379,00 € / Kos)

379,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 32 A Mehanska življenjska doba glavnih kontaktov: 50.000 preklopnih ciklov Največji prerez vodnika (enojni ali večvrstni): 50 mm² Največji prečni prerez vodnika (fino verižni): 35 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2032-4EA10

Velikost: S2

Nastavitveno območje toka (min.): 22 A

Nastavitveno območje toka (maks.): 32 A

Nastavitveno območje (tok): 22 - 32 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 149 mm

Širina: 55 mm

Višina: 140 mm

Mere: (Š x V x G) 55 x 140 x 149 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 55

: 140 mm

: 149 mm

: 15 kW

: FALSE

: 32 A

: FALSE

: 3

: 690-690 V

: 22-32 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2031-4JA10 3 zapiralni, nastavitev (tok): 54 - 65 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1430975

65 A

Piece

54 A

Močnostno stikalo 1 kos Siemens 3RV2031-4XA10 3 zapiralni, nastavitev (tok): 49 - 59 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431020

59 A

Piece

49 A

Močnostno stikalo 1 kos Siemens 3RV2031-4KA10 3 zapiralni, nastavitev (tok): 62 - 73 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431045

73 A

Piece

62 A

Močnostno stikalo 1 kos Siemens 3RV2031-4RA10 3 zapiralni, nastavitev (tok): 70 - 80 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431119

80 A

Piece

70 A

Močnostno stikalo 1 kos Siemens 3RV2031-4PA10 3 zapiralni, nastavitev (tok): 28 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431122

36 A

Piece

28 A

Močnostno stikalo 1 kos Siemens 3RV2031-4UA10 3 zapiralni, nastavitev (tok): 32 - 40 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431123

40 A

Piece

32 A

Močnostno stikalo 1 kos Siemens 3RV2031-4WA10 3 zapiralni, nastavitev (tok): 42 - 52 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431124

52 A

Piece

42 A

Močnostno stikalo 1 kos Siemens 3RV2031-4VA10 3 zapiralni, nastavitev (tok): 35 - 45 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431146

45 A

Piece

35 A

Siemens 3RV2031-4BB15 močnostno stikalo 1 kos Nastavitveno območje (tok): 14 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1699183

20 A

Piece

14 A

Siemens 3RV2031-4DA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1704589

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746174 Siemens 3RV2032-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746174 Siemens 3RV2032-4EA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 22 - 32 A Preklopna napetost (maks.): 690 V/AC

Opis

Velikost presek S2 za zaščito motorja, RAZRED 10 Relej 22 ... 32 A N-sproščanje 416 A Vijačni priključek Povečana stikalna zmogljivost SIRIUS 3RV2 odklopnik za zaščito motorja za varno odklopitev v primeru kratkega stika in zaščita potrošnikov in opreme pred preobremenitvijo ter za varno odklop Rastlina iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
