Siemens 3RV2032-4JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 54 - 65 A Preklopna napetost (maks.): 690 V/AC

Siemensov kontaktor z obračalnim stikalom, model SIRIUS 3RA15, za industrijske aplikacije, v črnem ohišju.

Slika je simbolična

Pogled v tovarno razkriva električni razdelilnik z elektronskimi komponentami levo in mokro stekleno ploščo desno na sliki.

'Diagram dodatne opreme za stikala, ki prikazuje različne komponente, kot so prečne povezave, pomožna stikala in ločilni elementi.'

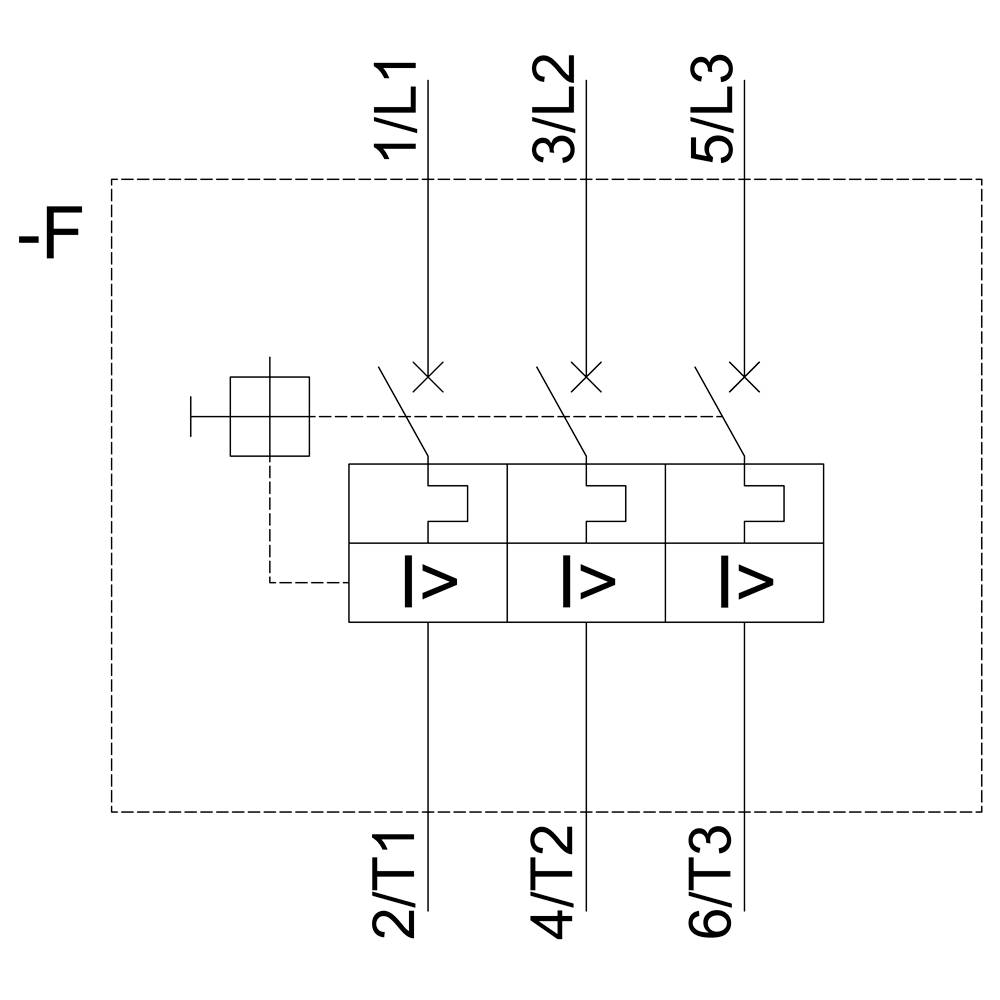

Trifazna shema: 1/L1, 3/L2, 5/L3 zgoraj; 2/T1, 4/T2, 6/T3 spodaj. Povezave prikazujejo tok skozi stikala.

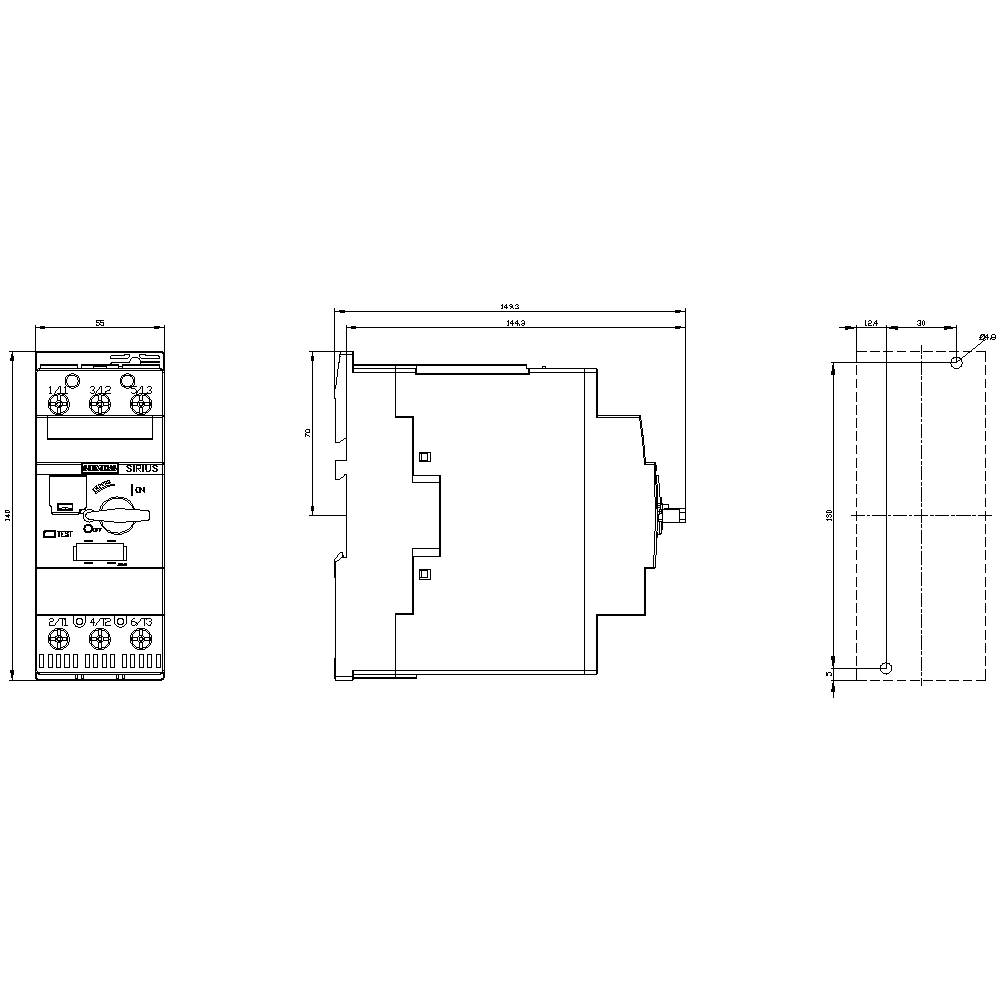

Tehnični načrt električnega aparata s čelnim pogledom, stranskim pogledom in prikazom mer v milimetrih.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

65 A

Priključek

vijačni

Vrsta

3RV2032-4JA10

Velikost

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (479,00 € / Kos)

479,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 65 A Mehanska življenjska doba glavnih kontaktov: 20000 preklopnih ciklov Največji prerez vodnika (enojni ali večvrstni): 50 mm² Maks.

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2032-4JA10

Velikost: S2

Nastavitveno območje toka (min.): 54 A

Nastavitveno območje toka (maks.): 65 A

Nastavitveno območje (tok): 54 - 65 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 149 mm

Širina: 55 mm

Višina: 140 mm

Mere: (Š x V x G) 55 x 140 x 149 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 55

: 140 mm

: 149 mm

: 30 kW

: FALSE

: 65 A

: FALSE

: 3

: 690-690 V

: 54-65 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 18.5 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2031-4JA10 3 zapiralni, nastavitev (tok): 54 - 65 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1430975

65 A

Piece

54 A

Močnostno stikalo 1 kos Siemens 3RV2031-4XA10 3 zapiralni, nastavitev (tok): 49 - 59 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431020

59 A

Piece

49 A

Močnostno stikalo 1 kos Siemens 3RV2031-4KA10 3 zapiralni, nastavitev (tok): 62 - 73 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431045

73 A

Piece

62 A

Močnostno stikalo 1 kos Siemens 3RV2031-4RA10 3 zapiralni, nastavitev (tok): 70 - 80 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431119

80 A

Piece

70 A

Močnostno stikalo 1 kos Siemens 3RV2031-4PA10 3 zapiralni, nastavitev (tok): 28 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431122

36 A

Piece

28 A

Močnostno stikalo 1 kos Siemens 3RV2031-4UA10 3 zapiralni, nastavitev (tok): 32 - 40 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431123

40 A

Piece

32 A

Močnostno stikalo 1 kos Siemens 3RV2031-4WA10 3 zapiralni, nastavitev (tok): 42 - 52 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431124

52 A

Piece

42 A

Močnostno stikalo 1 kos Siemens 3RV2031-4VA10 3 zapiralni, nastavitev (tok): 35 - 45 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431146

45 A

Piece

35 A

Siemens 3RV2031-4BB15 močnostno stikalo 1 kos Nastavitveno območje (tok): 14 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm Piece

Št. izdelka:1699183

20 A

Piece

14 A

Siemens 3RV2031-4DA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1704589

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704789 Siemens 3RV2032-4JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 54 - 65 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704789 Siemens 3RV2032-4JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 54 - 65 A Preklopna napetost (maks.): 690 V/AC

Opis

Velikost prekinjevalca S2 za zaščito motorja, RAZRED 10 Relej 54 ... 65 A N-sprostitev 845 A Vijačni priključek povečana stikalna zmogljivost SIRIUS 3RV2 odklopnik za zaščito motorja za varno odklop pri kratkem stiku in zaščito potrošnika in sistema pred preobremenitvijo ter za varno odklopitev odklopnika Rastlina iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
