Siemens 3RV2041-4HA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC

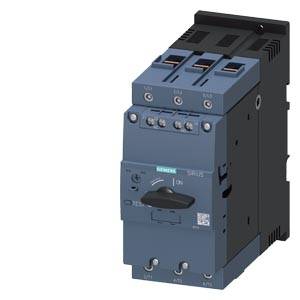

Siemensov električni odklopnik, značilen za industrijsko uporabo, z vgrajenim stikalom za upravljanje.

Slika je simbolična

Odprt kontrolni sistem naprave s stroji v ozadju, posnet skozi okno z deževnimi kapljami. Scena tehničnega prostora.

Monterljiv dodatek za stikala: vključuje prečne ločilne stikalnike, stranski pomožni stikalnik, napetostni izklopnik in ločilne pokrove. Diagram prikazuje povezave in uporabe.

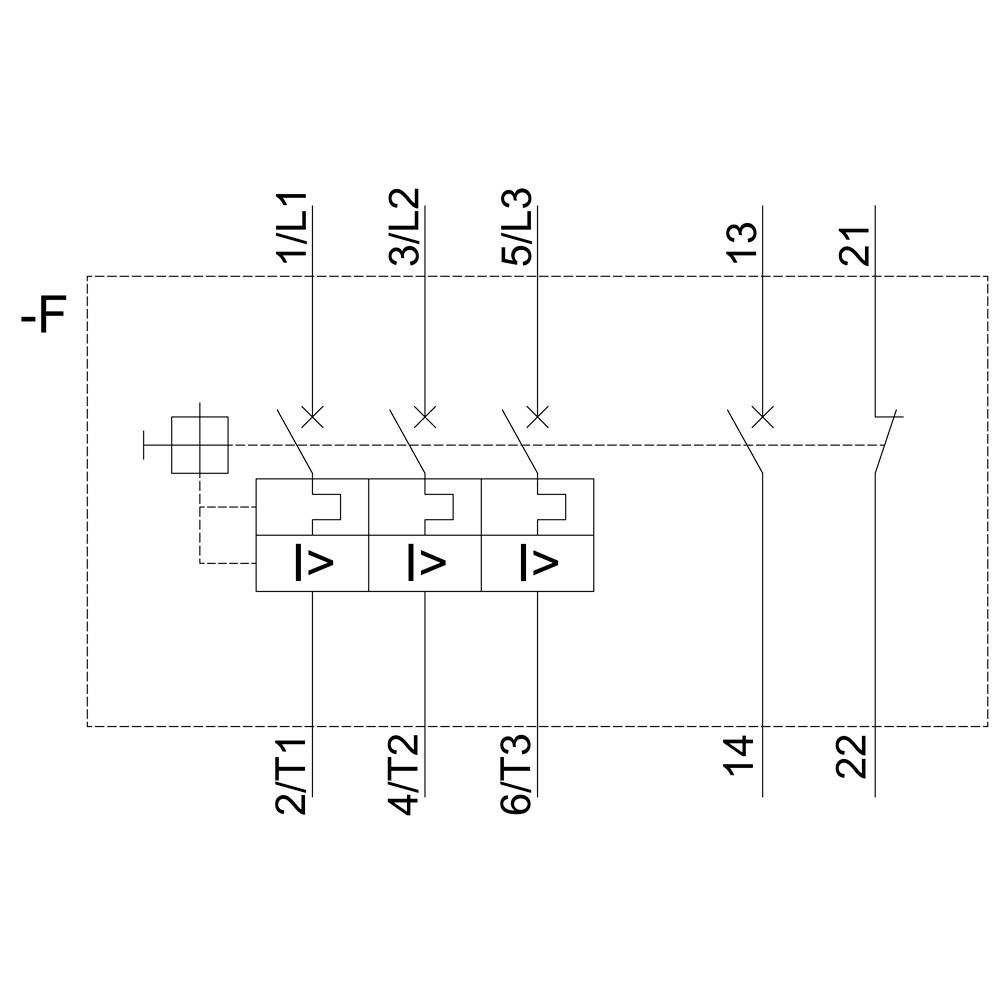

Električna shema trifaznega močnostnega ojačevalnika z oznakami: 1/L1, 3/L2, 5/L3 kot vhodi; 2/T1, 4/T2, 6/T3 kot izhodi.

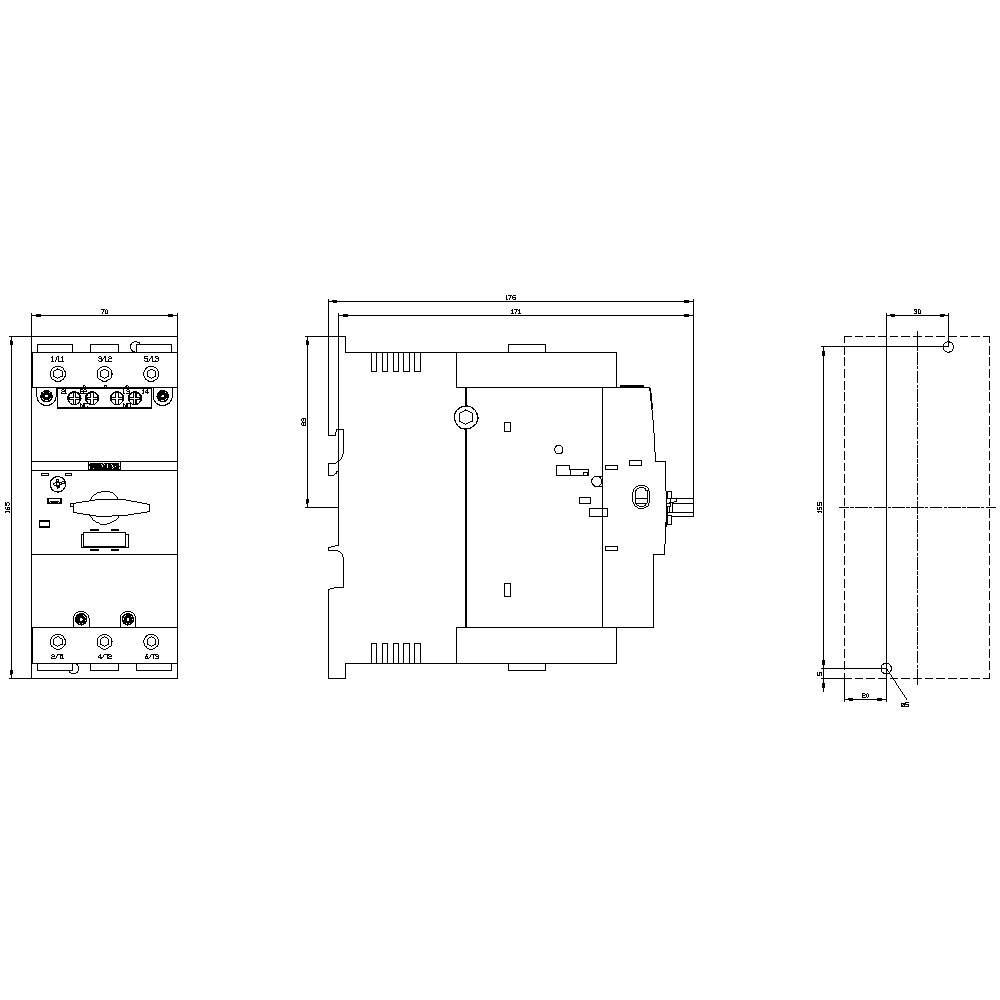

Tehnična risba električnega zaščitnega stikala s tremi pogledi: sprednji pogled, stranski pogled in pogled od zgoraj z merami.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

50 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3RV2041-4HA15

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (429,00 € / Kos)

429,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 50 A Mehanska življenjska doba glavnih kontaktov: 25000 preklopnih ciklov Največji prerez vodnika (fino uvijen): 50 mm²

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2041-4HA15

Velikost: S3

Nastavitveno območje toka (min.): 36 A

Nastavitveno območje toka (maks.): 50 A

Nastavitveno območje (tok): 36 - 50 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens Bauform S3

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 176 mm

Širina: 70 mm

Višina: 165 mm

Mere: (Š x V x G) 70 x 165 x 176 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 70

: 165 mm

: 176 mm

: 22 kW

: TRUE

: 50 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3RV2041-4HA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1746895

Priporočeni izdelki

50 A

Piece

36 A

Siemens 3RV2041-4MA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 80 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 28 - 40 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 80 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 75 - 93 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1705001

93 A

75 A

Siemens 3RV2042-4FA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 28 - 40 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1705002

40 A

28 A

Siemens 3RV2041-4FA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 28 - 40 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1746893

40 A

28 A

Siemens 3RV2041-4HA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1746894

50 A

Piece

36 A

Siemens 3RV2041-4JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 - 63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 - 63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1746897

63 A

45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746895 Siemens 3RV2041-4HA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746895 Siemens 3RV2041-4HA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC

Opis

Razred varovalk motorja S3 za zaščito motorja, RAZRED 10 A-sproščanje 36 ... 50 A N-sproščanje 650 A Standardna stikalna zmogljivost navojnega vijaka s prečno pomožno stikalo 1S + 1NC Odklopnik SIRIUS 3RV2 za zaščito motorja za varno odklopitev v primeru kratkega stika in zaščite potrošnika in sistema pred preobremenitvijo, kot tudi za varno ločitev sistema iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
