Siemens 3RV2311-0BC10 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

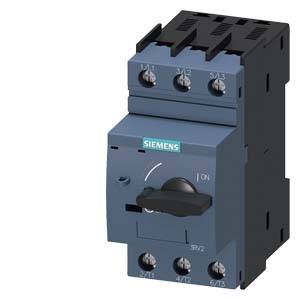

Siemensov odklopnik s črnim obračalnim stikalom spredaj in šestimi priključnimi sponkami zgoraj. Naprava za zaščito električnega tokokroga.

Slika je simbolična

Strojnica z odprtimi vezji in dežjem na oknu. Zunaj je vidna zabrisana strojna pokrajina.

Diagram "Priključljiv pribor" prikazuje možnosti povezovanja pomožnih stikal, signalnih stikal in ločilnih elementov z odklopnikom.

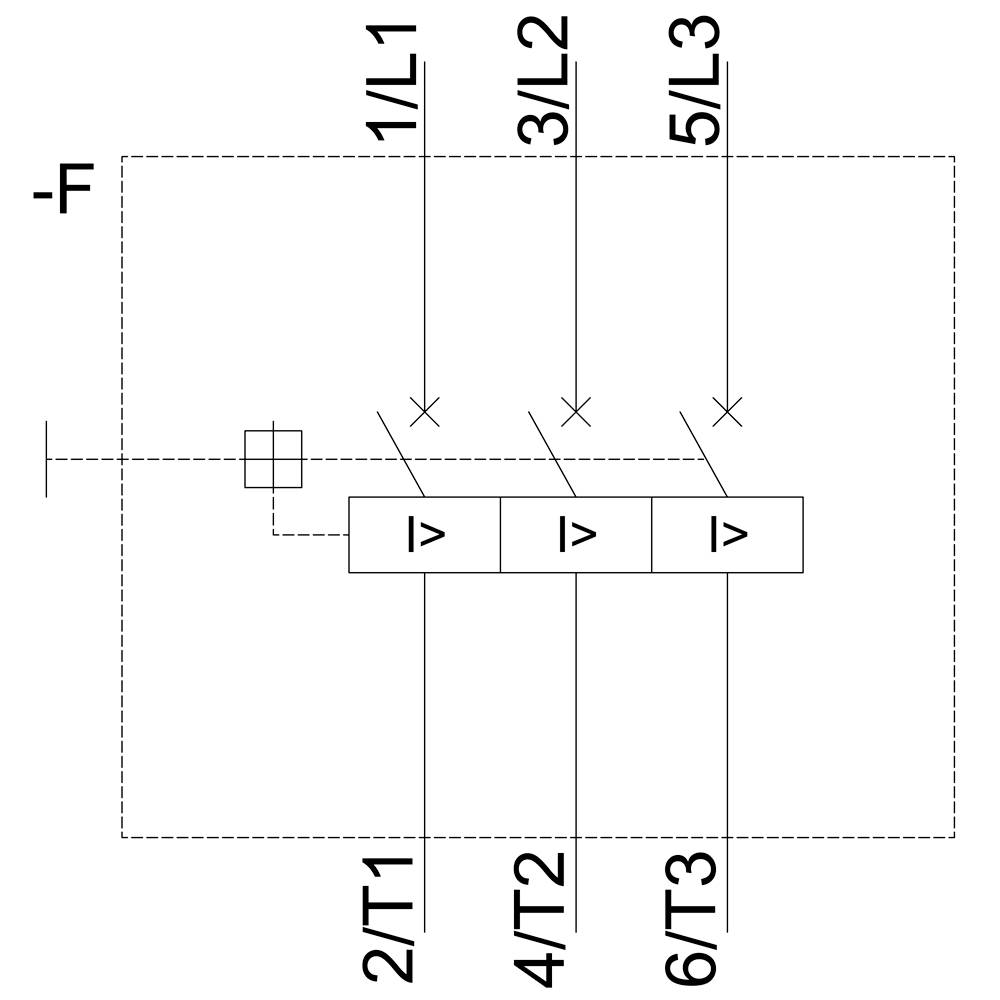

Siemens 3RV2311-0BC10 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm-3

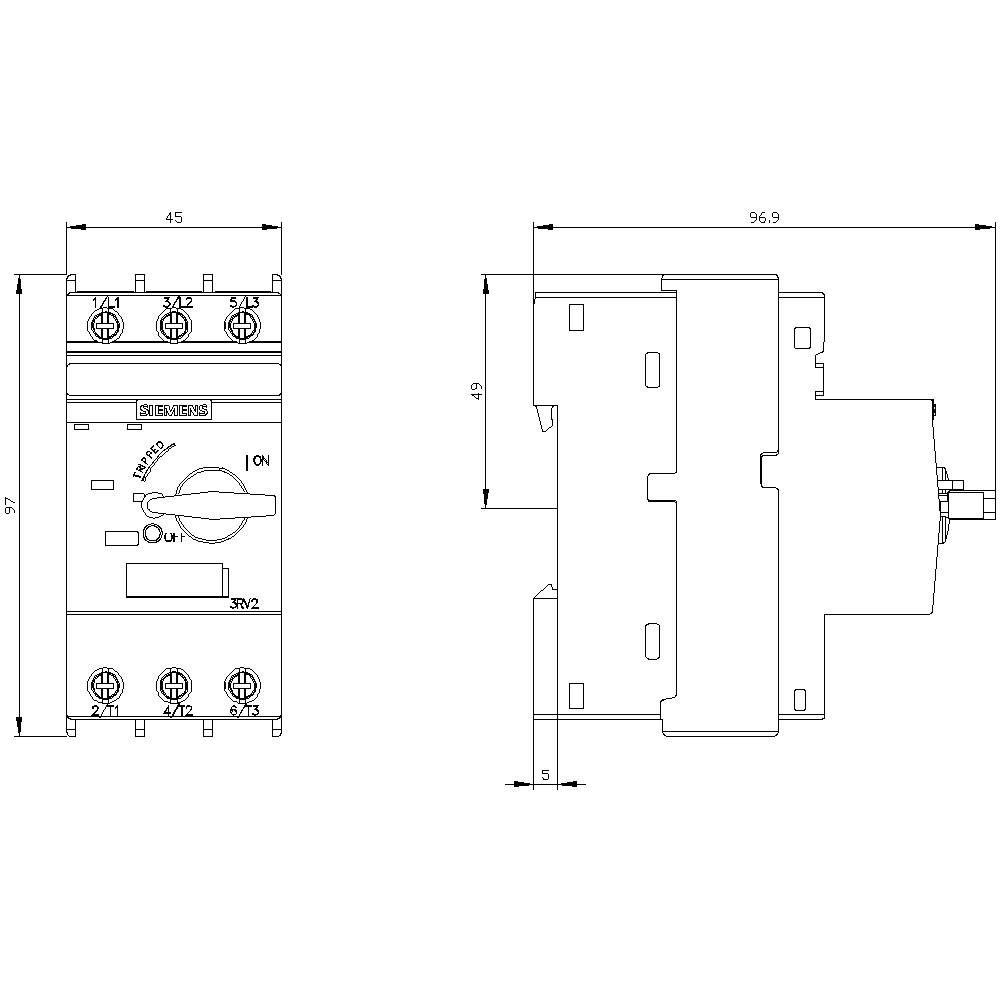

'Tehnična risba stikala z merami. Pogled s leve: 45 mm širina, 97 mm višina. Pogled z desne strani: 96,9 mm globina, 75 mm višina.'

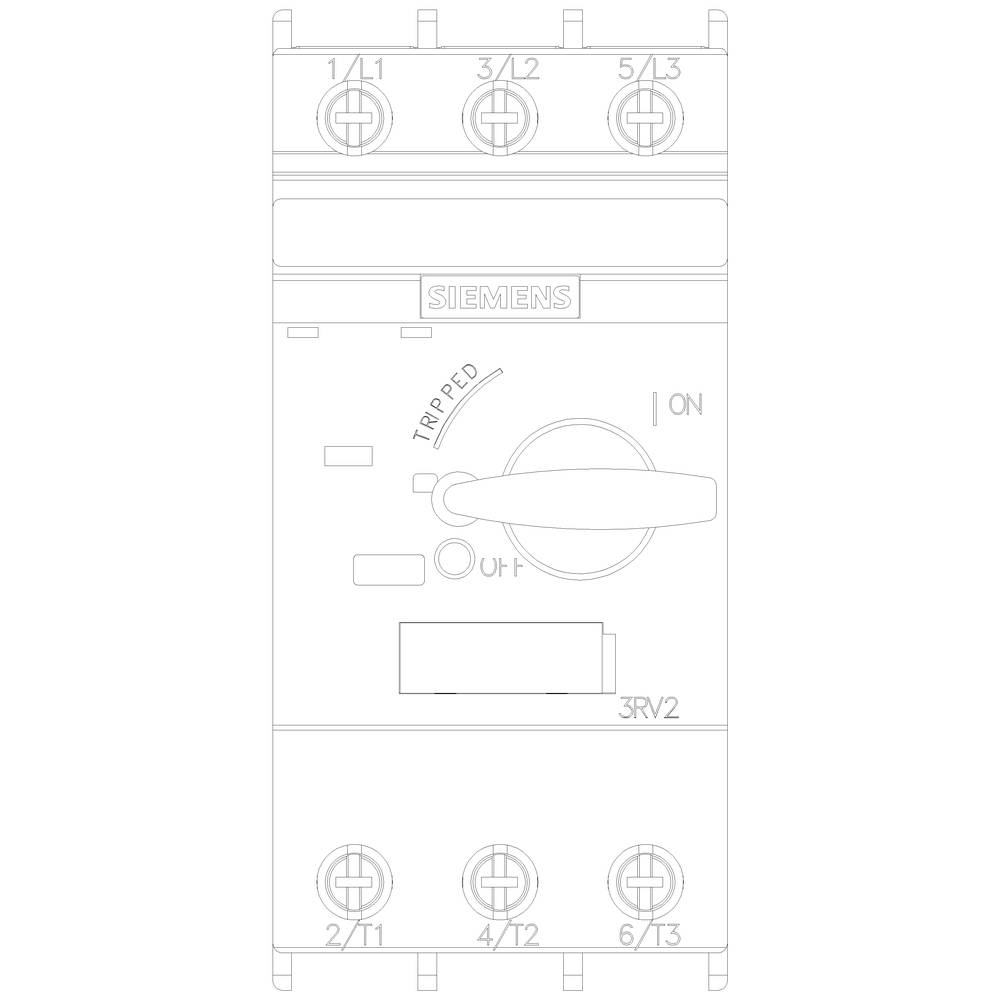

Stikalo na Siemensovem kontaktorju s položaji 'ON', 'OFF' in 'TRIPPED'. Oštevilčeni priključki vidni zgoraj in spodaj.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Priključek

vijačni

Vrsta

3RV2311-0BC10

Velikost

S00

Število polov

3-polni

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (95,99 € / Kos)

95,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 0,2 A Mehanska življenjska doba glavnih kontaktov: 100 000 preklopnih ciklov Največji prerez vodnika (enojni ali večvrstni): 4 mm² Največji prerez vodnika (fino uleten): 2,5 mm²

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2311-0BC10

Velikost: S00

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključek: vijačni

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 97 mm

Mere: (Š x V x G) 45 x 97 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 97 mm

: 97 mm

: 0.1 kW

: FALSE

: 0.2 A

: FALSE

: 3

: 690-690 V

: IP20

: FALSE

: Screw connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2011-4AA10 3 zapiralni, nastavitev (tok): 10 - 16 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1430992

16 A

Piece

10 A

Močnostno stikalo 1 kos Siemens 3RV2011-1EA10 3 zapiralni, nastavitev (tok): 2.8 - 4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431007

4 A

2.8 A

Močnostno stikalo 1 kos Siemens 3RV2011-1AA10 3 zapiralni, nastavitev (tok): 1.1 - 1.6 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431018

1.6 A

Piece

1.1 A

Močnostno stikalo 1 kos Siemens 3RV2011-0JA10 3 zapiralni, nastavitev (tok): 0.7 - 1 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431046

1 A

Piece

0.7 A

Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431100

2 A

1.4 A

Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431117

8 A

5.5 A

Močnostno stikalo 1 kos Siemens 3RV2011-1DA10 3 zapiralni, nastavitev (tok): 2.2 - 3.2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431121

3.2 A

Piece

2.2 A

Močnostno stikalo 1 kos Siemens 3RV2011-0GA10 3 zapiralni, nastavitev (tok): 0.45 - 0.63 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431130

0.63 A

Piece

0.45 A

Močnostno stikalo 1 kos Siemens 3RV2011-0KA10 3 zapiralni, nastavitev (tok): 0.9 - 1.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431131

1.25 A

Single

0.9 A

Močnostno stikalo 1 kos Siemens 3RV2011-1GA10 3 zapiralni, nastavitev (tok): 4.5 - 6.3 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431132

6.3 A

Piece

4.5 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747068 Siemens 3RV2311-0BC10 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747068 Siemens 3RV2311-0BC10 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Opis

Odklopniki, velikost S00 za kombinacijo zaganjalnikov Nazivni tok 0.2 A N-sproščanje 2.6 A Vijačni priključek Standardna stikalna zmogljivost SIRIUS 3RV2 stikalna naprava za zagonske kombinacije za varno zaščito potrošnikov v primeru kratkega stika in za varen izklop iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
