Siemens 3RV2321-1AC20 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm

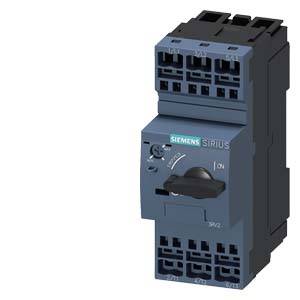

Simensov električni ločilni stikalni element iz serije Sirius, prikazan v stranski perspektivi z več priključnimi sponkami.

Slika je simbolična

Odprta električna omarica prikazuje zapleteno ožičenje in elektronske komponente. Na desni strani je vidno z dežjem premoščeno okno.

'Shema prikazuje pribor za stikalne naprave: prečni stikač, pokrov za padec napetosti, signalni kontakt, ločilnik in zaporni blok; oštevilčeno.'

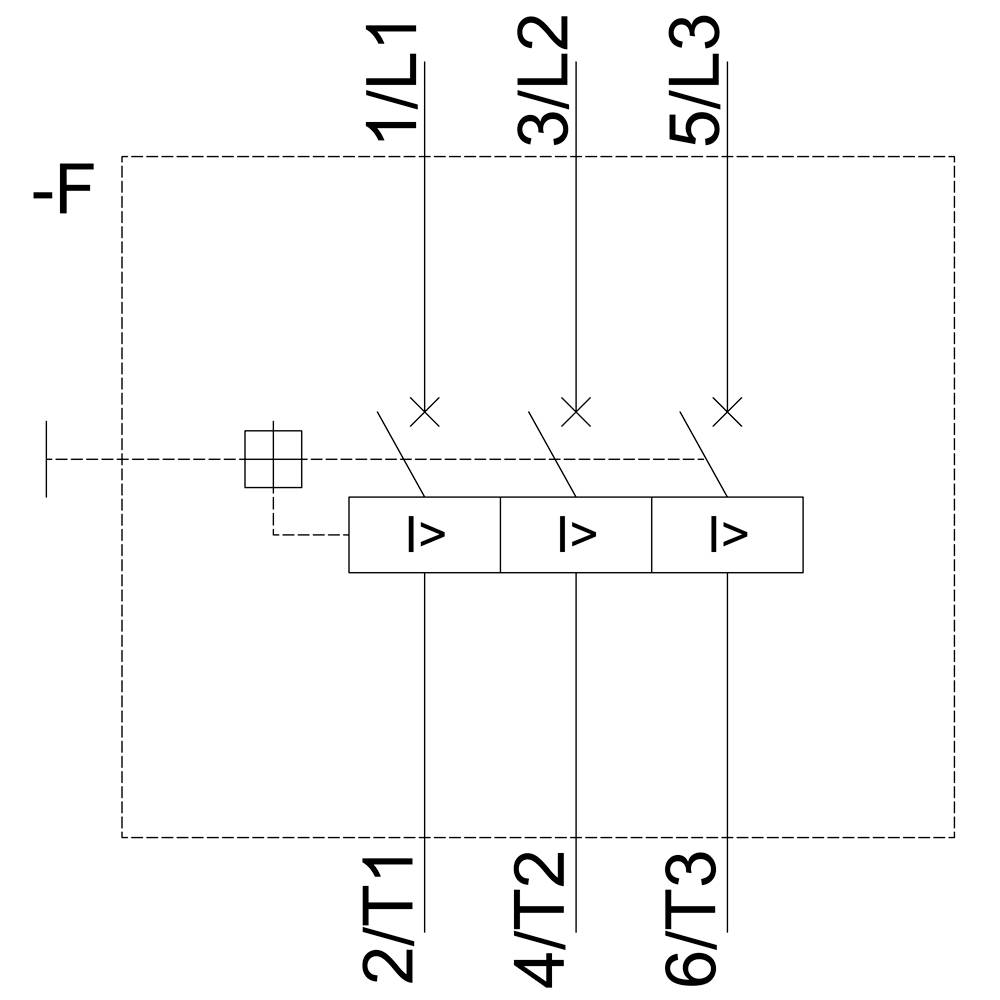

Shematski načrt prikazuje šest kontaktov, označenih z 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Povezave in simboli ponazarjajo poti pretoka električne energije.

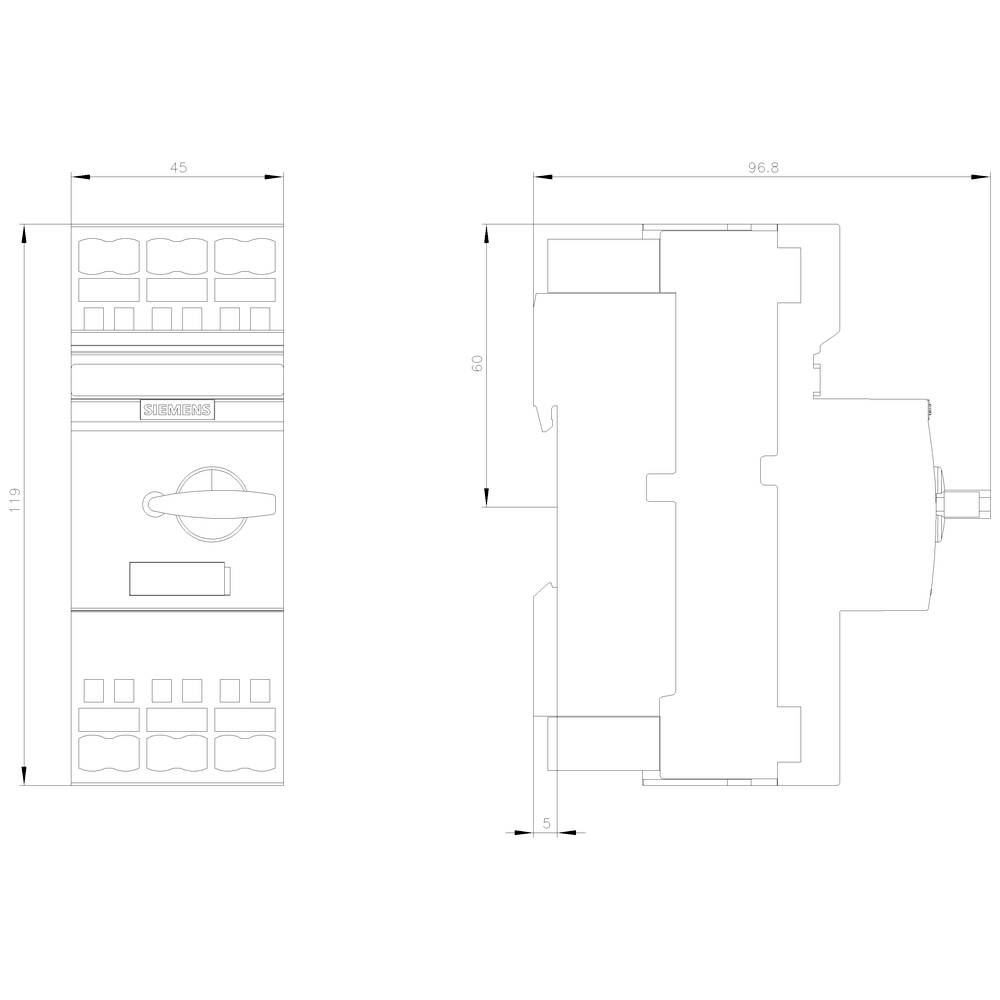

Tehnična risba električnega stikala z dimenzijami: višina 119 mm, širina 45 mm, globina 96,8 mm.

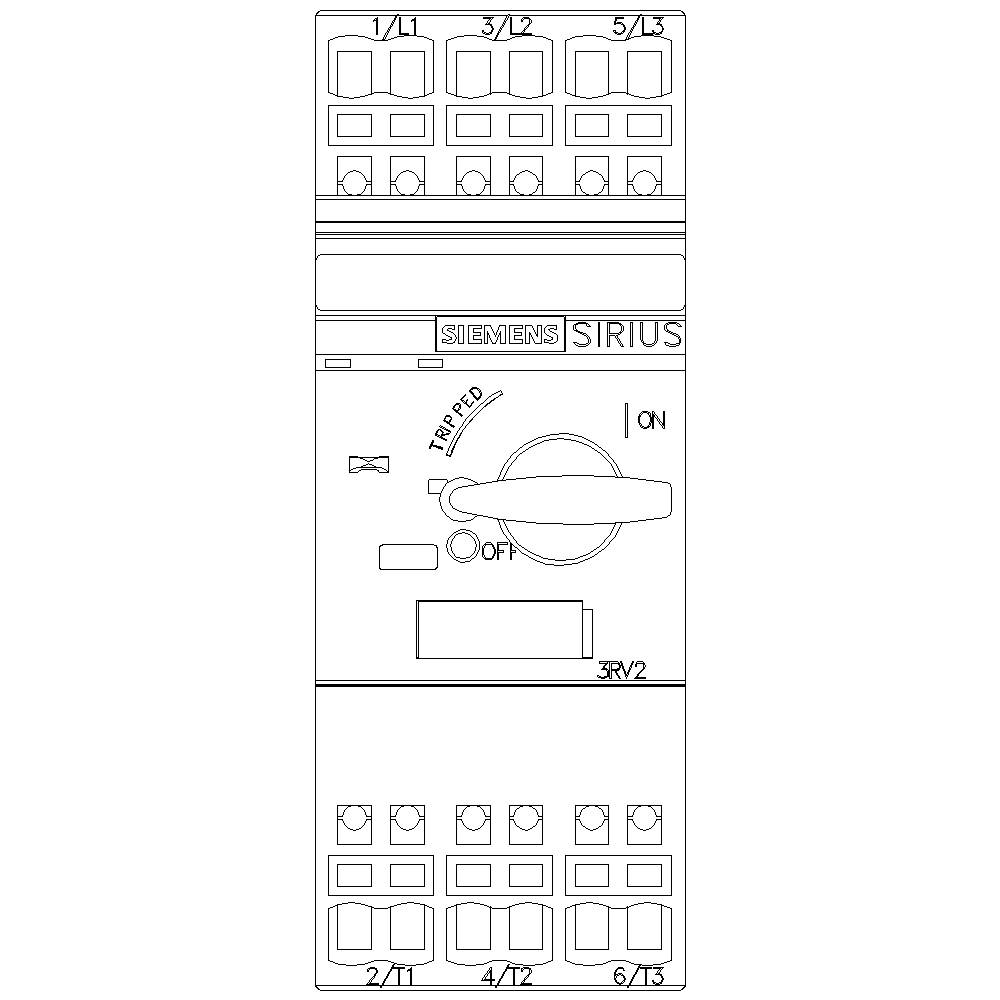

'Siemensov SIRIUS kontaktor s stikalom v položaju IZKLOP. Na voljo je številnih priključkov; služi za krmiljenje električnih vezij.'

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Priključek

vzmetna sponka

Vrsta

3RV2321-1AC20

Velikost

Število polov

3-polni

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (119,99 € / Kos)

119,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Neprekinjen tok: 1,6 A Mehanska življenjska doba glavnih kontaktov: 100 000 preklopnih ciklov Največji prerez vodnika (poln ali večveren): 4 mm² Največji prerez vodnika (fino uvijen): 2,5 mm²

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2321-1AC20

Velikost: S0

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: zaskočna pritrditev
vijačna pritrditev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključek: vzmetna sponka

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 119 mm

Mere: (Š x V x G) 45 x 119 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 119 mm

: 97 mm

: 0.6 kW

: FALSE

: 1.6 A

: FALSE

: 3

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 0.3 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2021-4PA10 3 zapiralni, nastavitev (tok): 30 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431008

36 A

močnostno stikalo

30 A

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431019

20 A

močnostno stikalo

13 A

Močnostno stikalo 1 kos Siemens 3RV2021-4EA10 3 zapiralni, nastavitev (tok): 27 - 32 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431068

32 A

močnostno stikalo

27 A

Močnostno stikalo 1 kos Siemens 3RV2021-4DA10 3 zapiralni, nastavitev (tok): 18 - 25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431118

25 A

močnostno stikalo

18 A

Siemens 3RV2021-0GA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702216

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1702217

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702272

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0GA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741961

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741962

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1741963

0.63 A

močnostno stikalo

0.45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747096 Siemens 3RV2321-1AC20 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747096 Siemens 3RV2321-1AC20 močnostno stikalo 1 kos Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm

Opis

Meja preseka S0 za kombinacijo zaganjalnika Nazivni tok 1.6 A N-sproščanje 21 A Vzmetna povezava Standardna stikalna zmogljivost SIRIUS 3RV2 stikalna naprava za zagonske kombinacije za varno zaščito potrošnikov v primeru kratkega stika in za varen izklop iz omrežja. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
