Siemens 3RV2421-4DA15 močnostno stikalo 1 kos 1 odpiralo, 1 zapiralo Nastavitveno območje (tok): 18

Siemensov električni stikalni element v stranski perspektivi. Stikalo prikazuje položaj 'ON' in ima več vijačnih priključkov na vrhu.

Slika je simbolična

Prikaz odprtega krmilne omare poleg deževne okenske šipe, za katero je vidna industrijska naprava.

'Diagram prikazuje dodatno opremo za močnostne stikalnike: pomožno stikalo, prenapetostni sprožilec, signalni kontakt, ločilnik in priključni blok.'

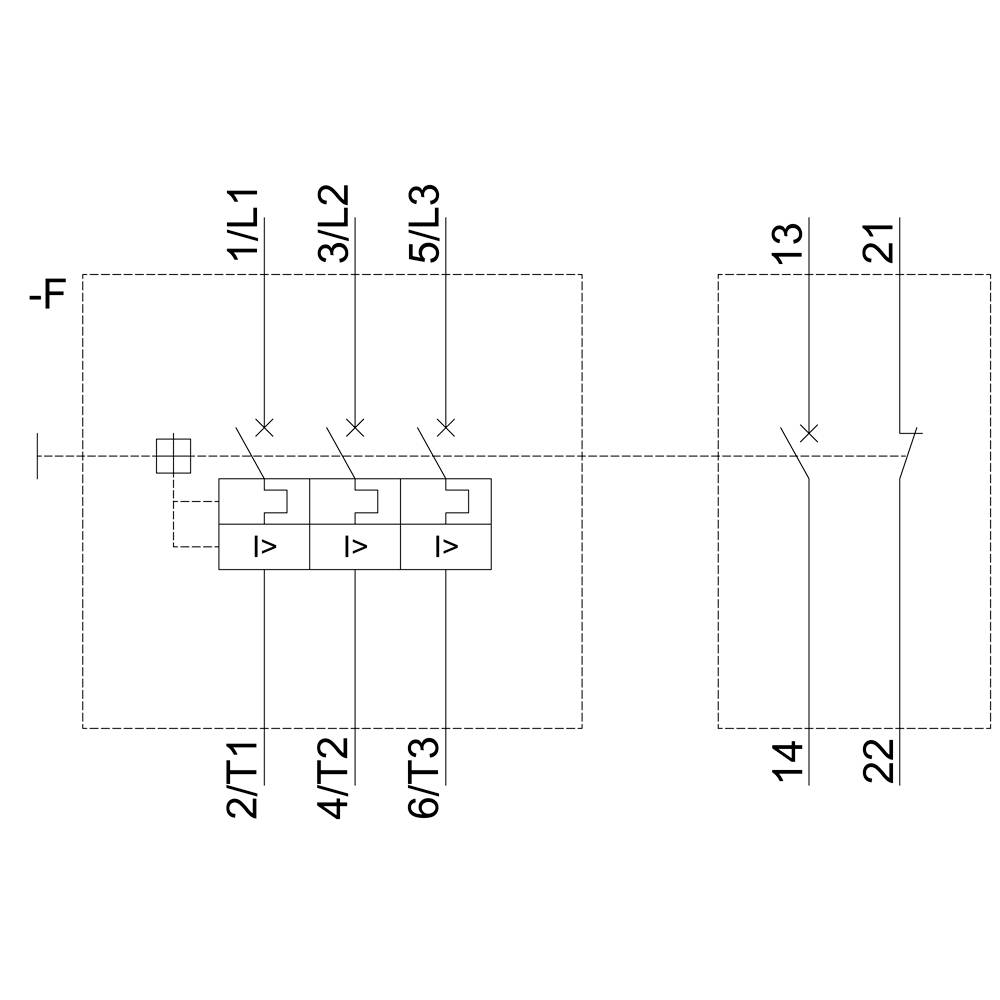

Varovalka na levi priključuje transformator na desni. Povezava preko stikala in varovalnih elementov T1, T2, T3. 3-fazni vod.

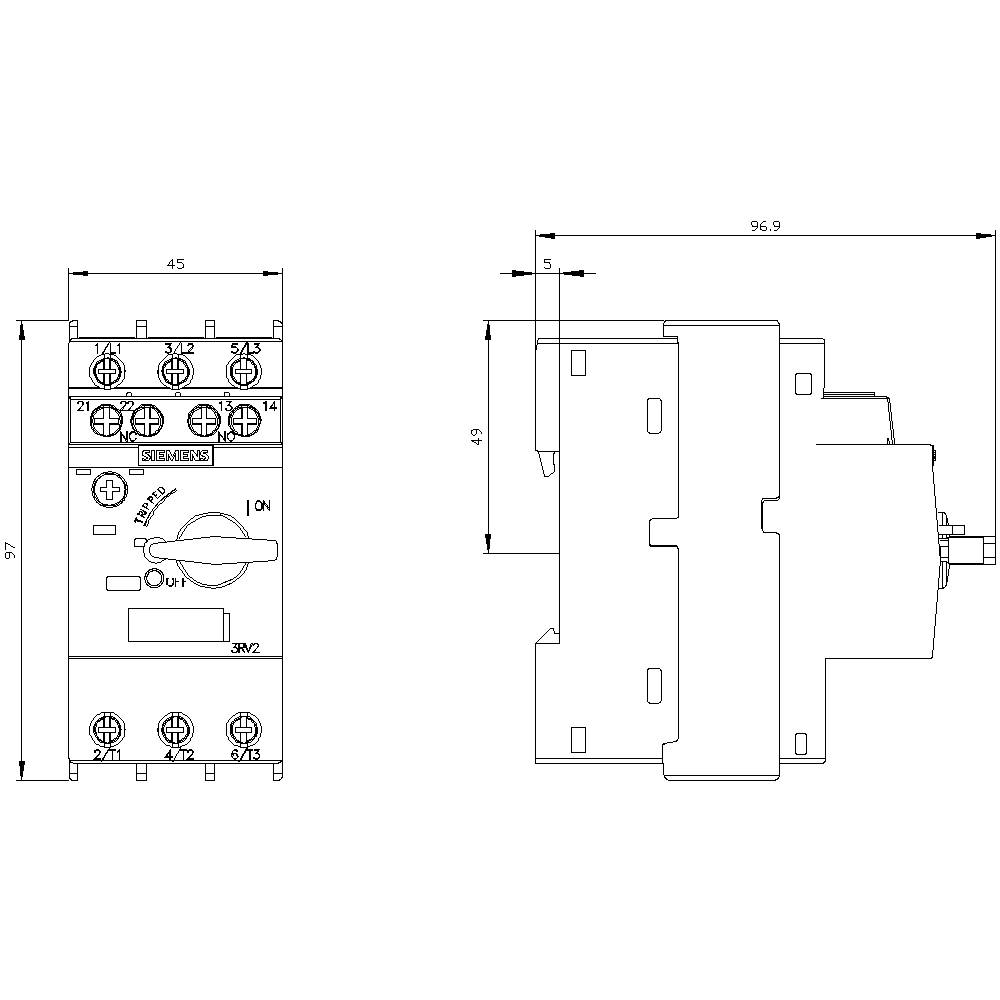

Tehnična risba električnega naprave z dimenzijami: širina 45 mm, višina 97 mm, globina 49 mm. Pogled s stranske desne strani.

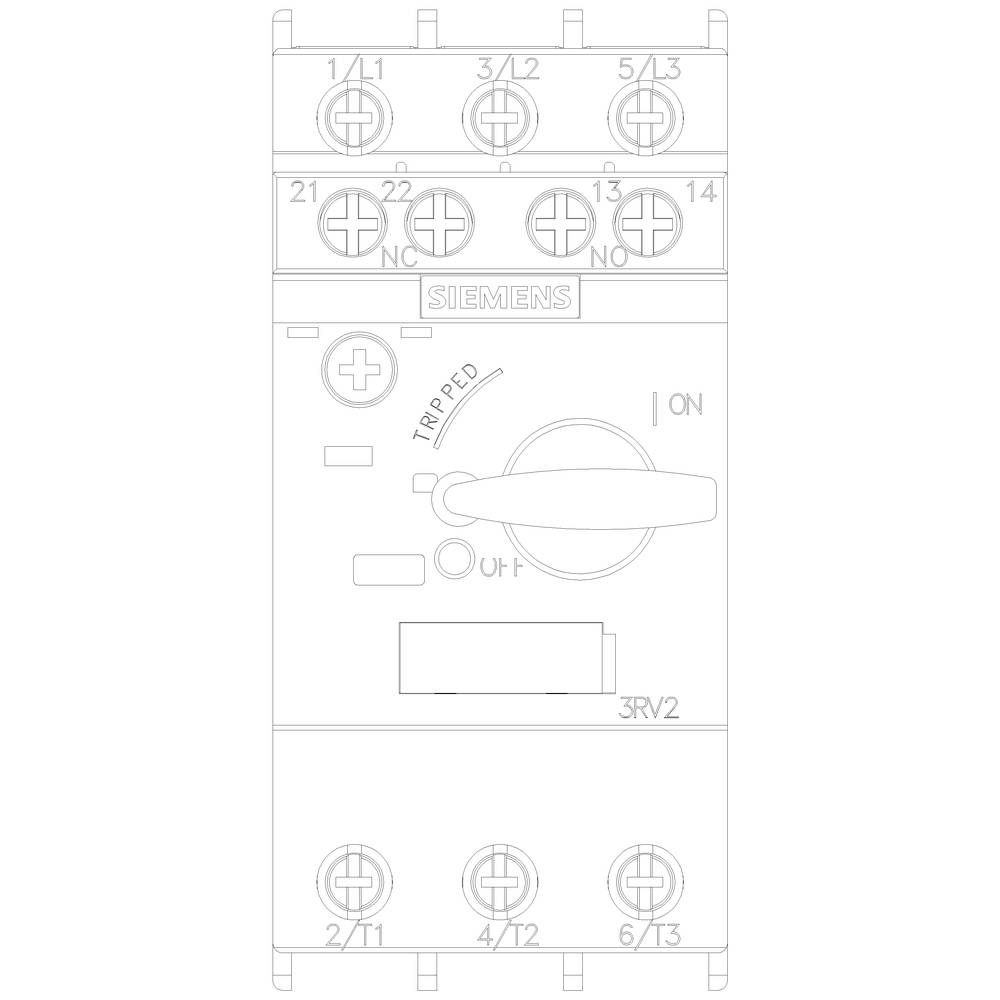

"Stikalno napravo z vrtljivim stikalom" prikazuje stikalni mehanizem na električni napravi podjetja Siemens z različnimi priključnimi točkami.

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

25 A

Kontakt

1 odpiralo

1 zapiralo

Priključek

vijačni

Vrsta

3RV2421-4DA15

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (189,99 € / Kos)

189,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: za zaščito transformatorja Teža: 0.400 kg Oblika navoja priključnega vijaka: M4, M3 Mehanska življenjska doba: 100000 Električna doba: 100000 Izguba moči: 8 W Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2421-4DA15

Velikost: S0

Nastavitveno območje toka (min.): 18 A

Nastavitveno območje toka (maks.): 25 A

Nastavitveno območje (tok): 18 - 25 A

Bremenski tok: 25 A

Kontakt: 1 odpiralo
1 zapiralo

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: din-letev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 97 mm

Mere: (Š x V x G) 45 x 97 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 1

: 1

: 25 A

: 3

: 0

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2021-4PA10 3 zapiralni, nastavitev (tok): 30 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431008

36 A

močnostno stikalo

30 A

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431019

20 A

močnostno stikalo

13 A

Močnostno stikalo 1 kos Siemens 3RV2021-4EA10 3 zapiralni, nastavitev (tok): 27 - 32 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431068

32 A

močnostno stikalo

27 A

Močnostno stikalo 1 kos Siemens 3RV2021-4DA10 3 zapiralni, nastavitev (tok): 18 - 25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431118

25 A

močnostno stikalo

18 A

Siemens 3RV2021-0GA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702216

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1702217

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702272

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0GA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741961

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741962

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1741963

0.63 A

močnostno stikalo

0.45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1701335 Siemens 3RV2421-4DA15 močnostno stikalo 1 kos 1 odpiralo, 1 zapiralo Nastavitveno območje (tok): 18 - 25 A Preklopna nap

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1701335 Siemens 3RV2421-4DA15 močnostno stikalo 1 kos 1 odpiralo, 1 zapiralo Nastavitveno območje (tok): 18 - 25 A Preklopna nap

Opis

Velikost prekinjevalca S0 za zaščito transformatorja A-rele 18 ... 25 A N-sproščanje 400 A Vijačni priključek Standardna preklopna zmogljivost s prečni pomožni kontakt 1S + 1NC Odklopnik SIRIUS 3RV2 za zaščito transformatorja za varno zaščito transformatorjev pred kratkim stikom in preobremenitvijo. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
