Siemens 3RV2431-4VA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 A (max) Preklopna napetost (maks.): 690 V/A

Slika prikazuje črni električni preklopni odklopnik z gumbom za vklop/izklop na sprednji strani. Blagovna znamka je vidna.

Slika je simbolična

Odprt električni razdelilnik z elektronskimi komponentami stoji poleg deževne steklene šipe, za katero so nejasno vidni industrijski stroji.

'Diagram prikazuje opremo za vgradnjo stikala, vključno s pomožnim stikalom, stikalom za sprostitev napetosti in signalnimi kontakti, oštevilčenimi od 1 do 9.'

Enofazna shema električne napeljave z zaščitnim relejem. Tri vertikalne povezave označujejo faze L1, L2 in L3.

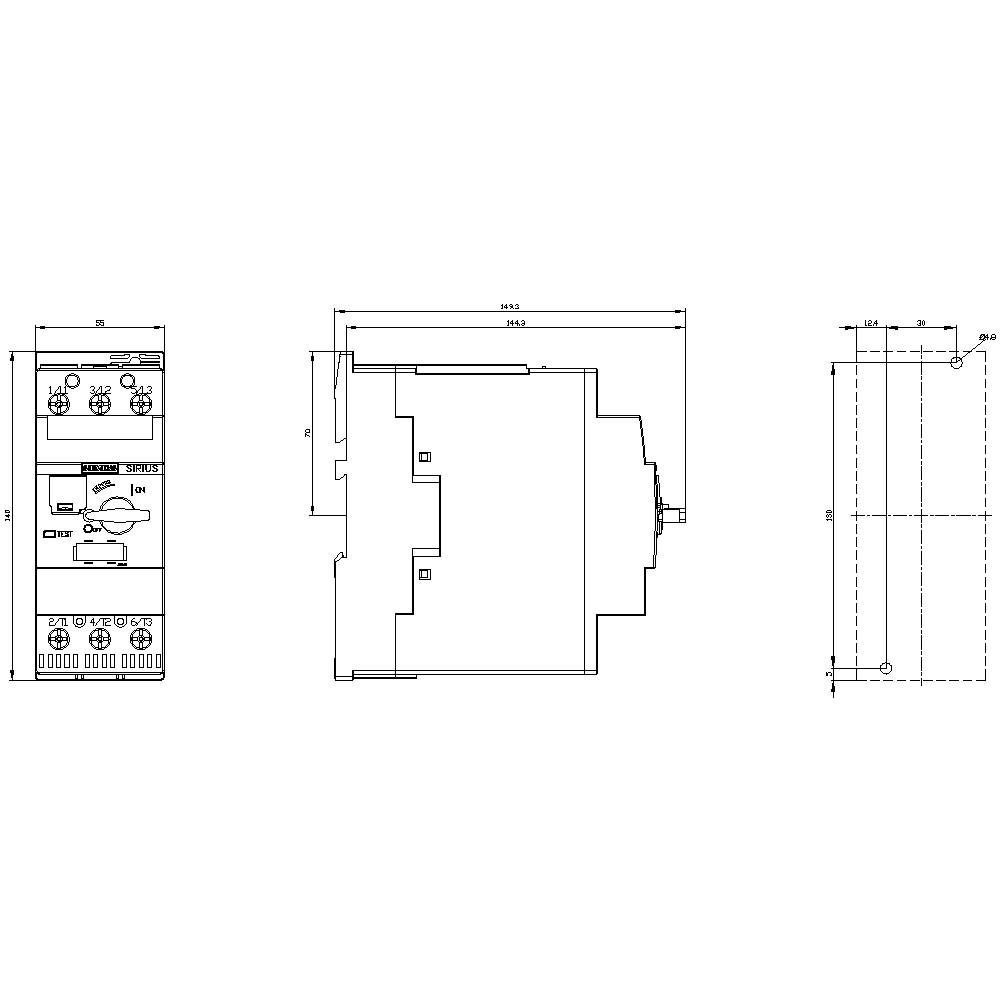

Tristransko tehnično risbo električnega naprava z oznakami in merami. Sprednji pogled prikazuje priključke, stranski pogledi pa prikazujejo obrise ohišja in natančne dimenzije.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

45 A

Priključek

vijačni

Vrsta

3RV2431-4VA10

Velikost

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (349,00 € / Kos)

349,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba: za zaščito transformatorja Teža: 1.162 kg Oblika navoja priključnega vijaka: M6 Mehanska življenjska doba: 50000 Električna življenjska doba: 50000 Izguba moči: 17 W Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2431-4VA10

Velikost: S2

Nastavitveno območje toka (maks.): 45 A

Nastavitveno območje (tok): 45 A (max)

Bremenski tok: 45 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Namestitev: din-letev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Priključek: vijačni

: IP20

Globina: 149 mm

Širina: 55 mm

Višina: 140 mm

Mere: (Š x V x G) 55 x 140 x 149 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 45 A

: 3

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 65 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2031-4JA10 3 zapiralni, nastavitev (tok): 54 - 65 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1430975

65 A

54 A

Močnostno stikalo 1 kos Siemens 3RV2031-4XA10 3 zapiralni, nastavitev (tok): 49 - 59 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431020

59 A

49 A

Močnostno stikalo 1 kos Siemens 3RV2031-4KA10 3 zapiralni, nastavitev (tok): 62 - 73 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431045

73 A

62 A

Močnostno stikalo 1 kos Siemens 3RV2031-4RA10 3 zapiralni, nastavitev (tok): 70 - 80 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431119

80 A

70 A

Močnostno stikalo 1 kos Siemens 3RV2031-4PA10 3 zapiralni, nastavitev (tok): 28 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431122

36 A

28 A

Močnostno stikalo 1 kos Siemens 3RV2031-4UA10 3 zapiralni, nastavitev (tok): 32 - 40 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431123

40 A

32 A

Močnostno stikalo 1 kos Siemens 3RV2031-4WA10 3 zapiralni, nastavitev (tok): 42 - 52 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431124

52 A

42 A

Močnostno stikalo 1 kos Siemens 3RV2031-4VA10 3 zapiralni, nastavitev (tok): 35 - 45 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1431146

45 A

35 A

Siemens 3RV2031-4BB15 močnostno stikalo 1 kos Nastavitveno območje (tok): 14 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1699183

20 A

14 A

Siemens 3RV2031-4DA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 55 x 140 x 149 mm

Št. izdelka:1704589

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745809 Siemens 3RV2431-4VA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 A (max) Preklopna napetost (maks.): 690 V/A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745809 Siemens 3RV2431-4VA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 A (max) Preklopna napetost (maks.): 690 V/A

Opis

Velikost prekinjevalca S2 za zaščito transformatorja A-release 35 ... 45 A N-rele 922 A Vijačni priključek Standardna stikalna zmogljivost SIRIUS 3RV2 odklopnik za zaščito transformatorja za varno zaščito transformatorjev pred kratkim stikom in preobremenitvijo. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
