Siemens 3RV2742-5JD10 močnostno stikalo 1 kos Nastavitveno območje (tok): 50 A (max) Preklopna napetost (maks.): 690 V/A

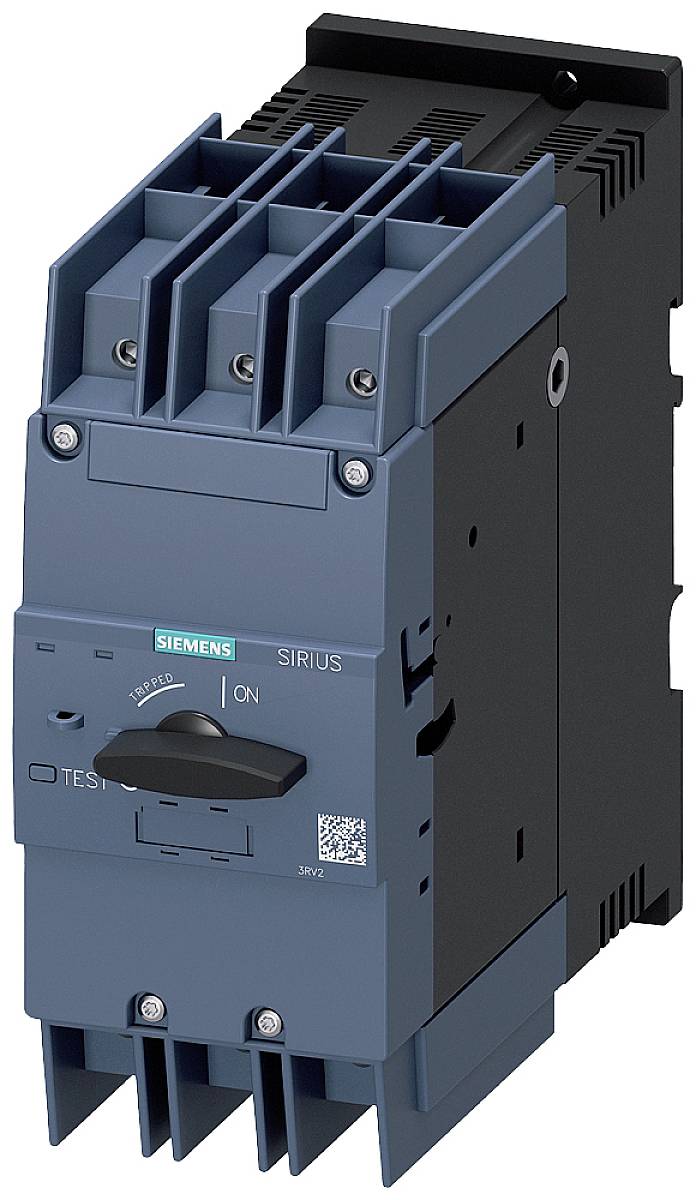

Moder Siemensov SIRIUS stikalo v položaju VKLOP. Glavni sestavni del električnega sistema za upravljanje naprav.

Slika je simbolična

Električna omarica z odprtimi kabli in stikali poleg deževno mokrega okna, skozi katerega so vidni industrijski stroji.

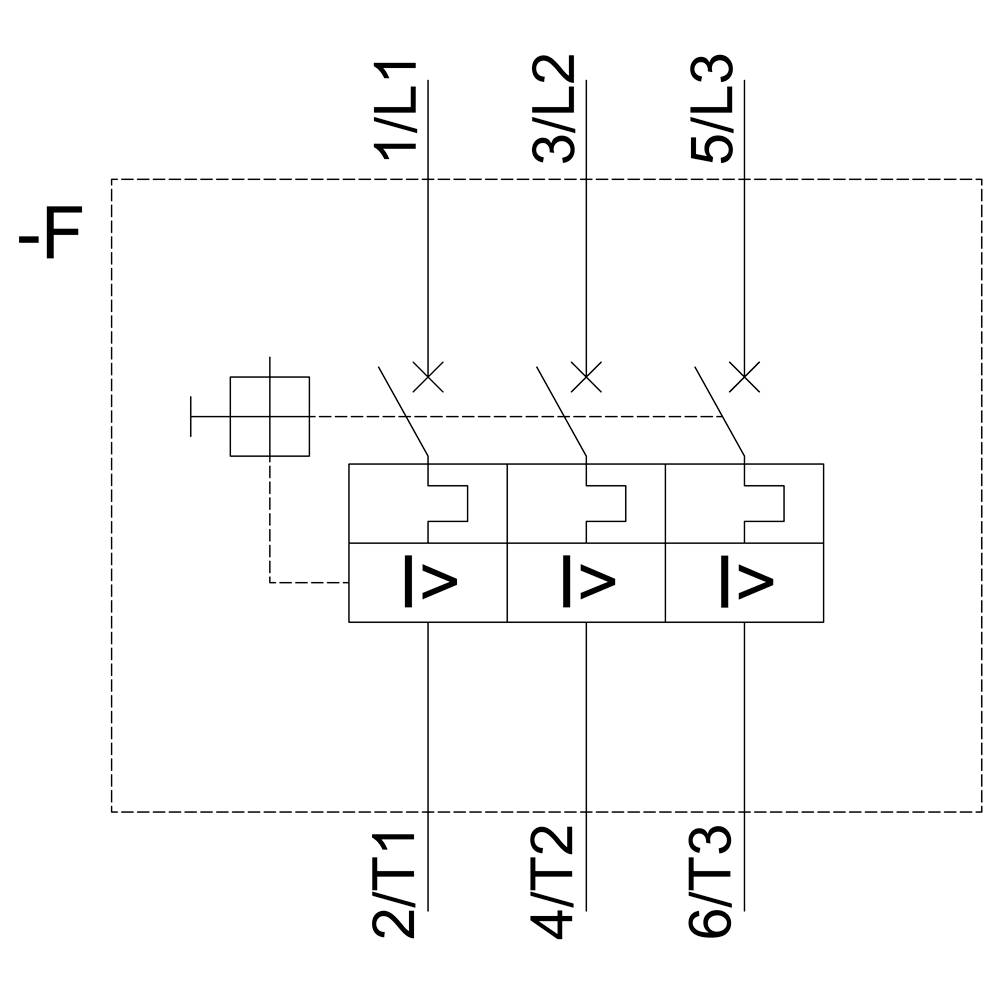

Električni shematski diagram s faznimi številkami 1/L1, 3/L2, 5/L3 in kontaktnimi mesti 2/T1, 4/T2, 6/T3, prikazuje tok električne energije.

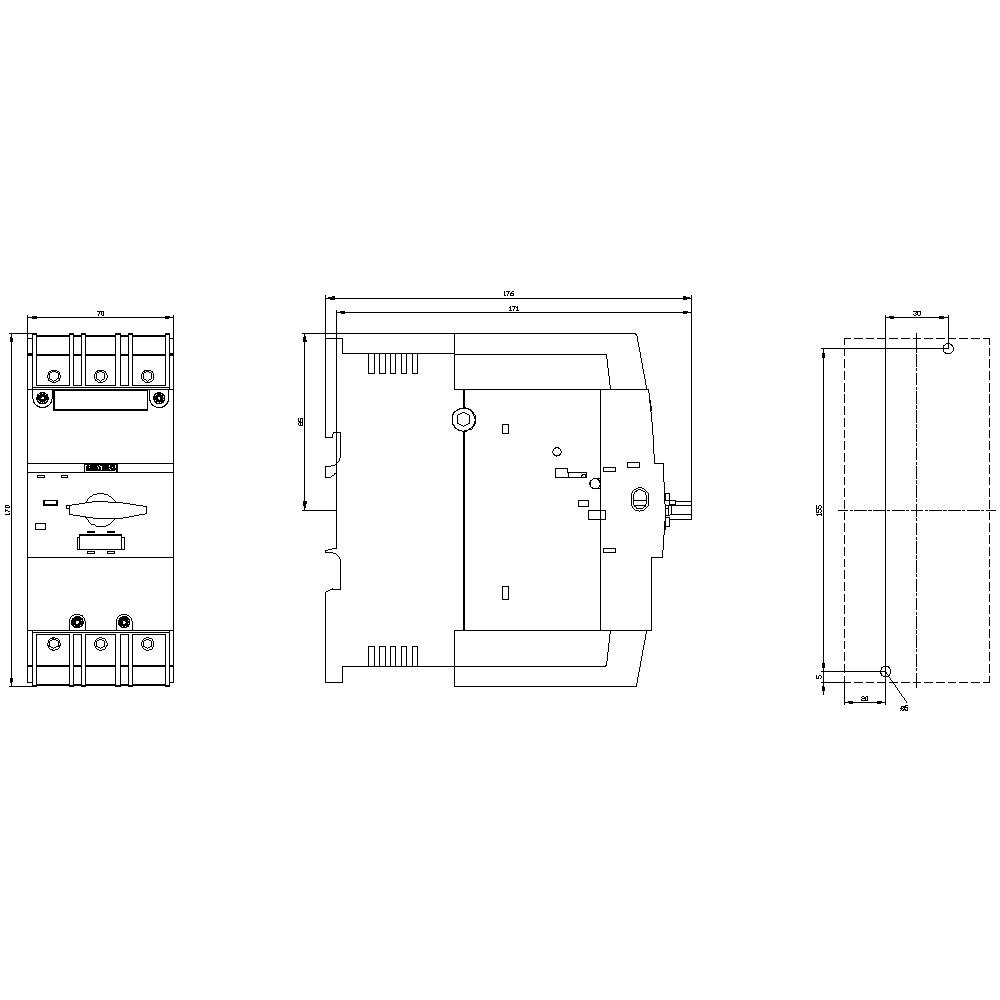

Tehnična risba stikala s tremi pogledi: čelni pogled, stranski pogled in pogled od zgoraj, z merami in podrobnostmi.

1/4

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

50 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3RV2742-5JD10

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (669,00 € / Kos)

669,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: za zaščito sistema Teža: 2.254 kg Mehanska življenjska doba: 25000 Električna življenjska doba: 25000 Izguba moči: 20 W Frekvenca: 50/60 Hz

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2742-5JD10

Velikost: S3

Nastavitveno območje toka (maks.): 50 A

Nastavitveno območje (tok): 50 A (max)

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: din-letev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 176 mm

Širina: 70 mm

Višina: 170 mm

Mere: (Š x V x G) 70 x 170 x 176 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 50 A

: 3

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3RV2041-4MA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 80 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 28 - 40 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 80 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 75 - 93 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1705001

93 A

75 A

Siemens 3RV2042-4FA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 28 - 40 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1705002

40 A

28 A

Siemens 3RV2041-4FA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 28 - 40 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1746893

40 A

28 A

Siemens 3RV2041-4HA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1746894

50 A

Piece

36 A

Siemens 3RV2041-4HA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 36 - 50 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1746895

50 A

Piece

36 A

Siemens 3RV2041-4JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 - 63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm Piece

Št. izdelka:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 45 - 63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 70 x 165 x 176 mm

Št. izdelka:1746897

63 A

45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1703886 Siemens 3RV2742-5JD10 močnostno stikalo 1 kos Nastavitveno območje (tok): 50 A (max) Preklopna napetost (maks.): 690 V/A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1703886 Siemens 3RV2742-5JD10 močnostno stikalo 1 kos Nastavitveno območje (tok): 50 A (max) Preklopna napetost (maks.): 690 V/A

Opis

Velikost stikala S3 za zaščito sistema z aparatnim odklopnikom UL 489, CSA C22.2 No.5-02 Odpust 50 A N izpust 650 A Vijačni priključek SIRIUS 3RV2 odklopnik za zaščito sistema v skladu z UL 489 / CSA C22.2 št.5 za zaščito kratkega stika sistemov in potrošnikov v obratih, zasnovanih v skladu z UL. Kompaktni in klimatsko odporni odklopniki so optimirani za uporabo v dodajalnikih zaradi nizke porabe toplote, seveda tudi za motorje IE3 / IE4 in enako za preklapljanje enosmernega toka. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitve releja), zaščita sistema, zaščita kratkega stika zagonskih kombinacij, zaščita transformatorja, kot glavno stikalo in zaustavitev v sili ter za uporabo v IT omrežjih. Na voljo so z vijakom ali priključkom za vzmetno mrežo za hitro, brez vzdrževanja in brez vibracij priključek, po želji pa tudi z vgrajenim pomožnim stikalom. Celovita dodatna oprema, kot so pomožni kontakti, dodatni izpusti, signalna stikala itd., So enaki za vse velikosti. Uporaba različnih možnosti oskrbe z energijo, kot je ustrezni sistem za dovod SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga. Odklopniki 3RV2 nadomestijo dokazano serijo 3RV1. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
