Siemens 3RV2901-2A pomožno stikalo 1 kos

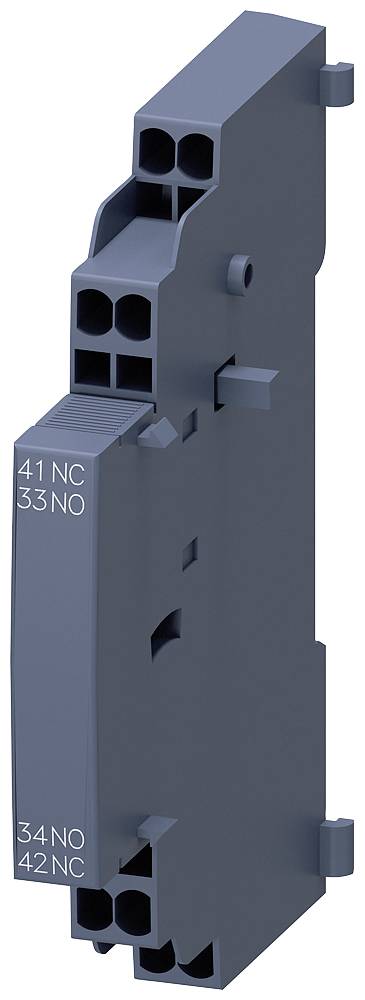

Temno siv, navpičen plastični del z več kvadratnimi priključki in napisi '41 NC', '33 NO', '34 NO', '42 NC'.

Slika je simbolična

Električna omarica z elektronskimi komponentami ob oknu, ki ob kapljicah dežja razkriva pogled na industrijsko napravo.

'Vgradna oprema': Diagram z različnimi električnimi komponentami, vključno z pomožnimi stikali, signalnim kontaktom in ločilnim modulom. Povezave med elementi so poudarjene.

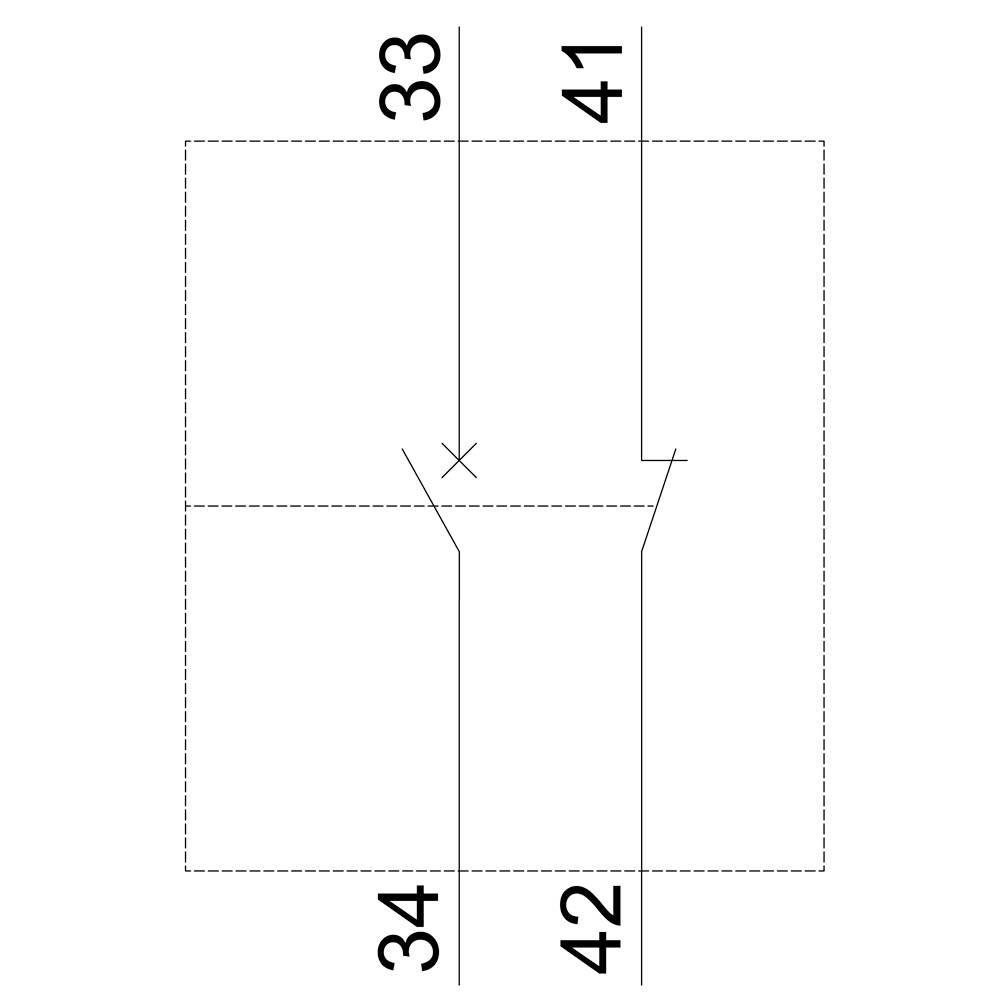

Tehnična risba zlomljene robne linije z merami 33 in 34 zgoraj ter 41 in 42 spodaj; prikazuje dimenzije in smer vodenja.

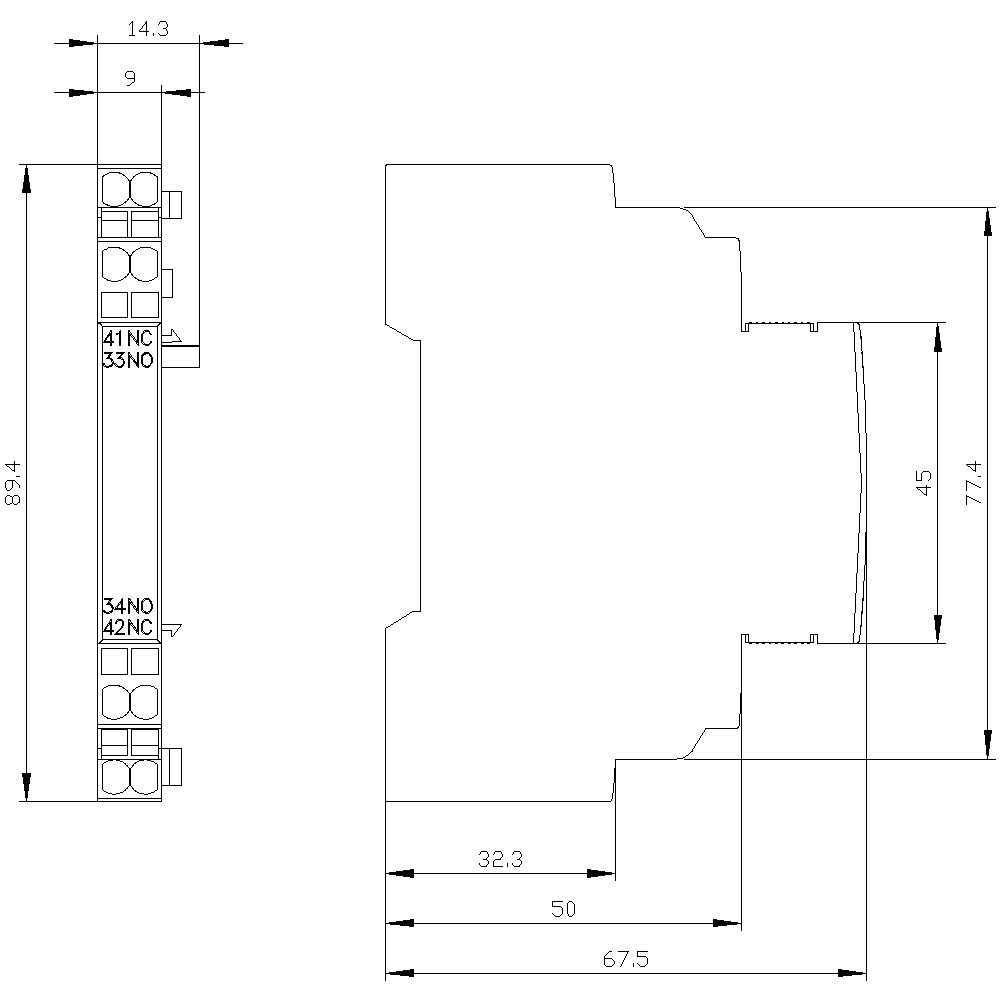

Tehnična risba stikalne naprave s podrobnimi merami na straneh in sprednji strani.

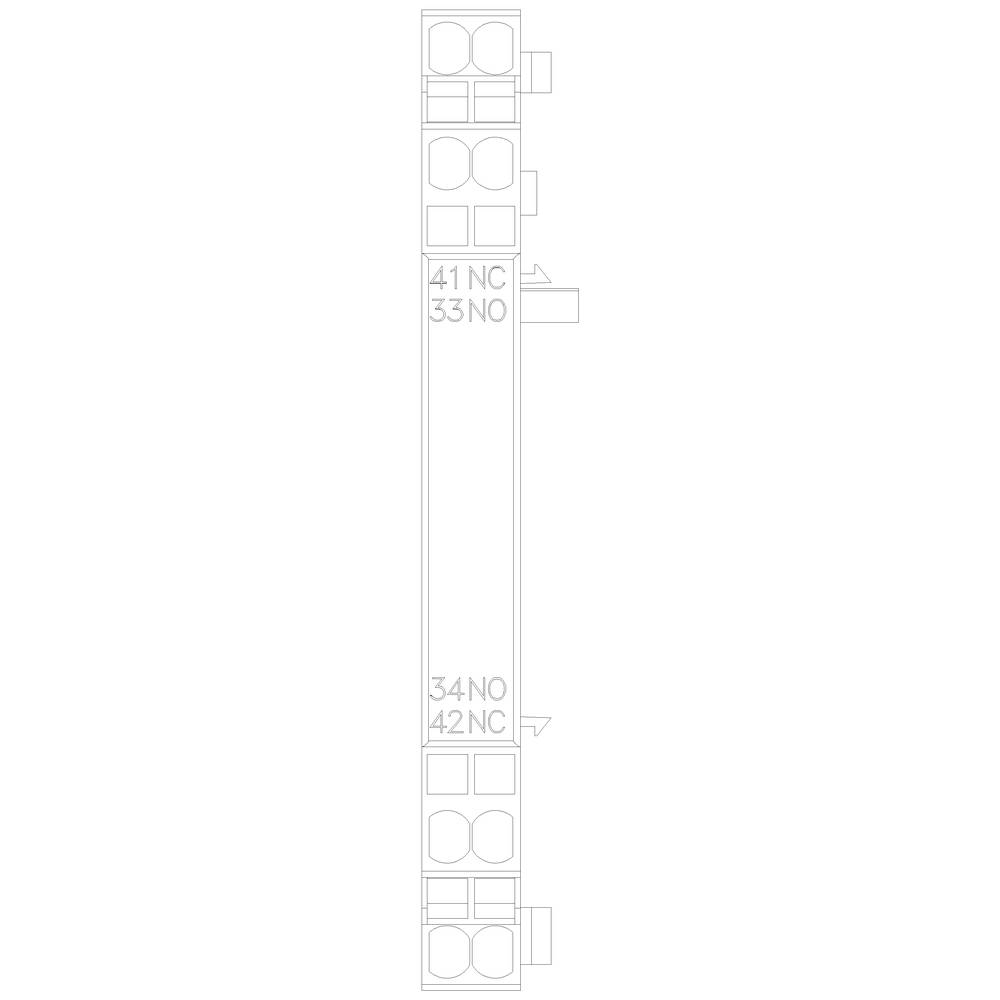

Preprost diagram električnega tokokroga z označenimi priključki: '41 NC', '33 NO', '34 NO', '42 NC'.

1/6

Slika je simbolična

Vrsta izdelka

pomožno stikalo

Priključek

vzmetna sponka

Vrsta

3RV2901-2A

Velikost

S00

Vrsta pomožnega kontakta

1 zapiralo

1 odpiralo

Podatkovni list izdelka (PDF)

Dostava tor, 13.10.

47 kos - zaloga Nemčija

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (17,99 € / Kos)

17,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Oblika: stranska
Primerno za integracijo / odklopnik: da
Vrsta priključnih prerezov vodnikov / za kable AWG / za pomožne kontakte: 2x (20 ... 14)
Vrsta priključnih prerezov vodnikov / za pomožne kontakte / trdni: 2x (0,5 ... 2,5 mm²)
Vrsta priključnih prerezov vodnikov / za pomožne kontakte / fino žičnati / z obdelavo koncev žice: 2x (0,5 ... 1,5 mm²)
Vrsta priključnih prerezov vodnikov / za pomožne kontakte / fino žičnati / brez obdelave koncev žice: 2x (0,5 ... 1,5 mm²)
Presek priključnega vodnika / za pomožne kontakte / fino žičnati / z obdelavo koncev žice / največ: 2,5 mm²

Vrsta izdelka: pomožno stikalo

Vrsta: 3RV2901-2A

Velikost: S00
S0
S2
S3

Vrsta pomožnega kontakta: 1 zapiralo
1 odpiralo

Namestitev: vtičen

Priključek: vzmetna sponka

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Širina: 9.5 mm

Višina: 90 mm

Globina: 68 mm

Mere: (Š x V x G) 9.5 x 90 x 68 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3759794 Siemens 3RV2901-2A pomožno stikalo 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3759794 Siemens 3RV2901-2A pomožno stikalo 1 kos

Opis

Pomožno stikalo, stransko nameščeno, 1NO+1NC, vzmetna povezava za odklopnik 3RV2. Preprosto, učinkovito, vedno posodobljeno – modularni sistem SIRIUS.
