Siemens 3RW3046-2BB14 3RW30462BB14 mehki zaganjalnik Moč motorja pri 400 V 45 kW 480 V Nazivni tok 80 A

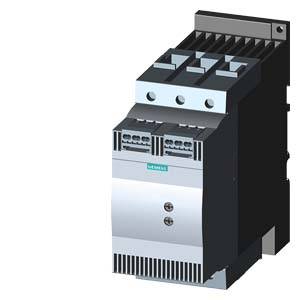

Siemensova električna razdelilna omarica z prezračevalnimi odprtinami in več priključnimi možnostmi, namenjena krmiljenju elektromotorjev.

Slika je simbolična

Odprta električna omarica prikazuje različne električne komponente in kabelske napeljave.

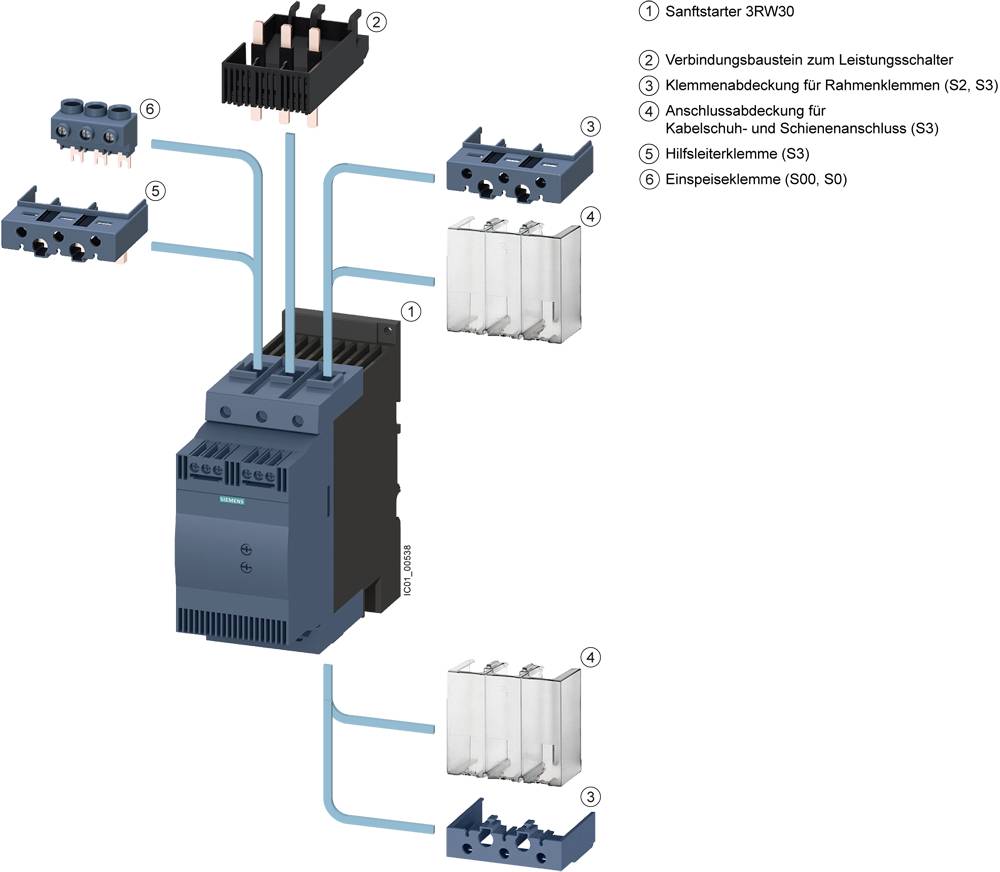

'Shematski diagram prikazuje: 1) Mehki zaganjalnik 3RW30, 2) Povezovalni elementi do energetskega stikala, 3) Pokrov priključkov, 4) Pokrov priključne plošče, 5) Pomožne sponke, 6) Napajalno sponko.'

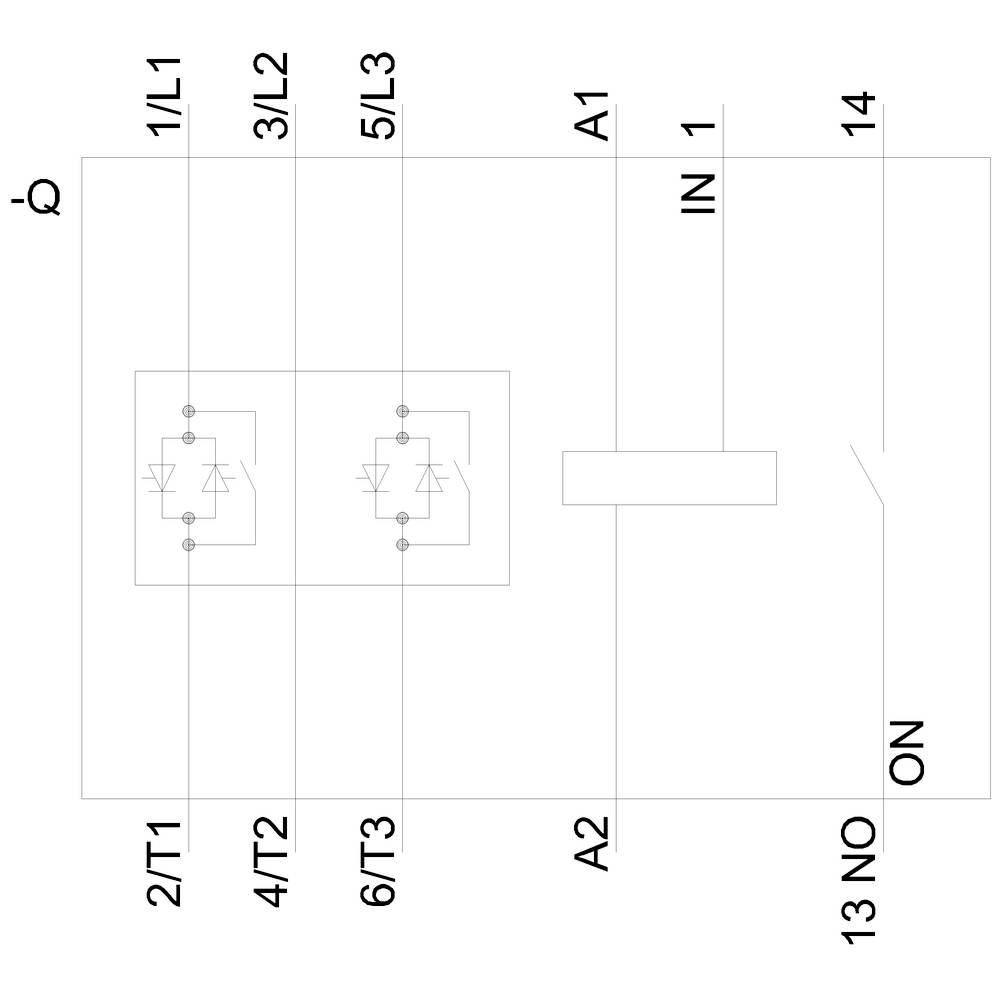

'Shematski načrt prikazuje električni sistem. Zgoraj so priključki 1/L1, 3/L2, 5/L3, spodaj 2/T1, 4/T2, 6/T3. A1, A2 na strani.'

Tehnična risba elektronskega modula z dimenzijami v treh pogledih: pogled spredaj, pogled s strani in pogled od zgoraj.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (1315,00 € / Kos)

1315,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP00
Vrsta pritrditve: vijak in zaskočno pritrjevanje
Število stikov NO: 1
Velikost S3
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600 V.

Napetost motorja: 400 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 80 A

Moč motorja pri 400 V: 45 kW

Nazivna napetost: 480 V

Izvedba: Vijačni priključek

Proizv. št. delov: 3RW30462BB14

Nazivni tok: 80 A

Nazivni tok - zaokrožen: 80 A

Vrsta: 3RW3046-2BB14

Moč motorja pri 230 V/ 400 V: 45 kW

Mere: (Š x V x G) 70 x 170 x 190 mm

Priključek: vzmetna sponka

Širina: 70 mm

Višina: 170 mm

Globina: 190 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: FALSE

: AC/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746703 Siemens 3RW3046-2BB14 3RW30462BB14 mehki zaganjalnik Moč motorja pri 400 V 45 kW 480 V Nazivni tok 80 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746703 Siemens 3RW3046-2BB14 3RW30462BB14 mehki zaganjalnik Moč motorja pri 400 V 45 kW 480 V Nazivni tok 80 A

Opis

SIRIUS mehki zaganjalnik S3 80 A, 45 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 110-230 V Vzmetne sponke Mehki zaganjalnik SIRIUS 3RW30 za standardne aplikacije za nemoten zagon trifaznih asinhronih motorjev. Brezstopenjski zagon, zmanjšanje trenutnih konic, izogibanje nihanju omrežne napetosti med zagonom, lajšanje omrežja, zmanjšanje mehanske obremenitve pogona, precejšen prostor in prihranke pri napeljavi v primerjavi z zaganjalniki starter-delta in frekvenčnimi pretvorniki, brez vzdrževanja in preprosto upravljanje. Integrirani bypass omogoča zelo kompaktno obliko in zagotavlja manj ogrevanja v krmilni omari. Svetovna soglasja (npr. IEC in UL / CSA). Mehki zaganjalniki 3RW so na voljo za omrežja do 690 V v širokem območju moči z različnimi napetostmi krmilne napetosti in v celotni povezavi z vijakom in vzmetjo. Za 3RW30 / 40 obstajajo dodatne različice z napajalno napetostjo 24 V. Nekateri od 3RW40 do velikosti S3 kot tudi vsi 3RW44 ponujajo tudi termistorsko zaščito motorja. Z dodatnim priključnim modulom lahko mehke zaganjalce pritrdite na odklopnike, tudi pri variantah z vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
