Siemens 3RW3047-2BB04 3RW30472BB04 mehki zaganjalnik Moč motorja pri 400 V 55 kW 480 V Nazivni tok 106 A

Siv pravokoten električni razdelilnik z več priključki in logotipom na sredini.

Slika je simbolična

'Odprt električni razdelilnik z elektronskimi napravami in kabli v urejeni razporeditvi. Glavno stikalo se nahaja zgoraj levo.'

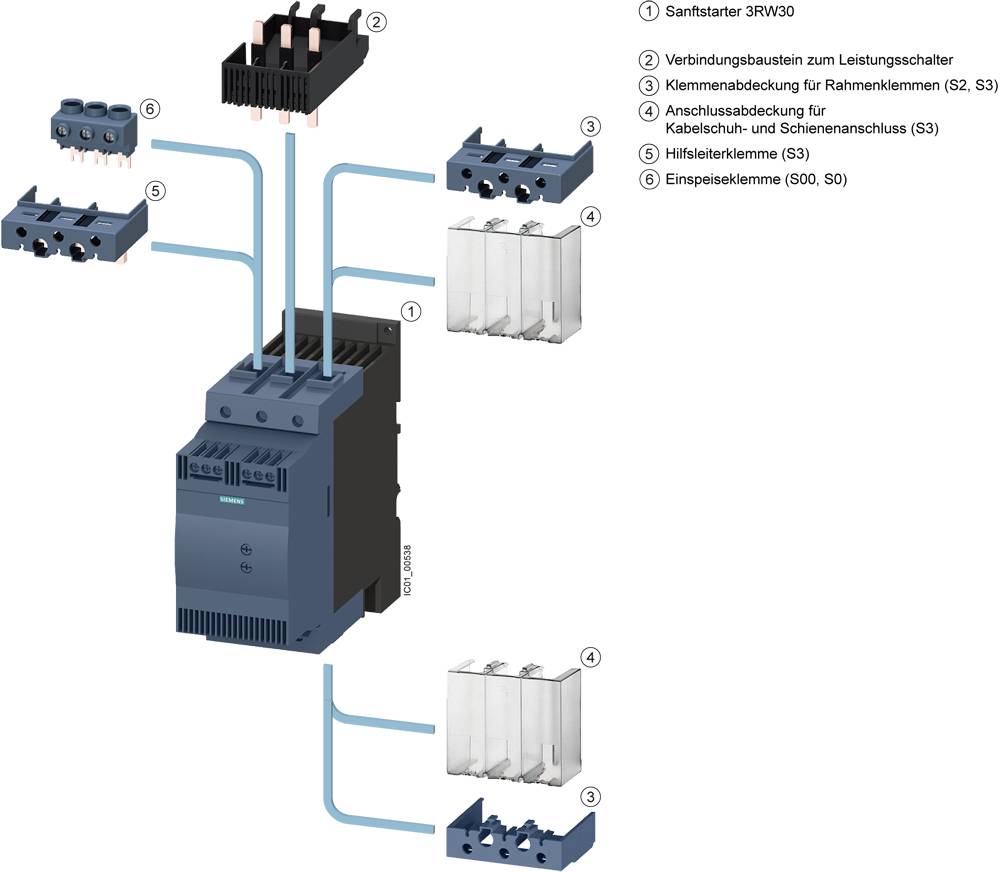

Slika prikazuje sestavo elektro omarice s stikalno napravo na sredini in več priključenimi komponentami. Številke označujejo specifične dele.

Načrt trifaznega močnostnega releja. Levo so tri varovalke: '1/L1', '3/L2', '5/L3'. Desno izhod: '13 NO', '14 ON', vhod: 'IN 1'.

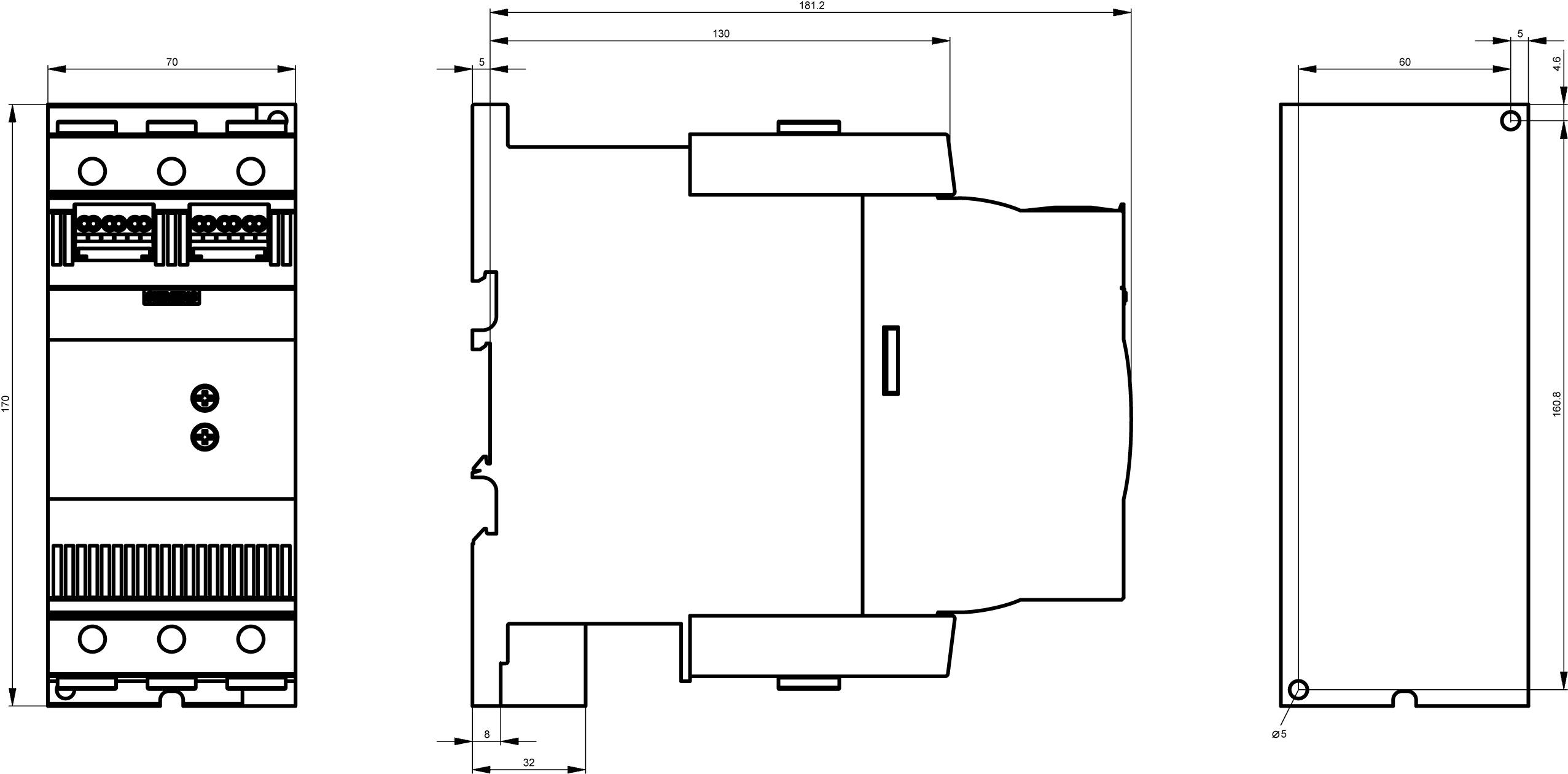

Tehnična risba električnega naprave s stranskim in čelnim pogledom. Mere so navedene v milimetrih.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (1465,00 € / Kos)

1465,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP00
Vrsta pritrditve: vijak in zaskočno pritrjevanje
Število stikov NO: 1
Velikost S3
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600 V.

Napetost motorja: 400 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 106 A

Moč motorja pri 400 V: 55 kW

Nazivna napetost: 480 V

Izvedba: Vijačni priključek

Proizv. št. delov: 3RW30472BB04

Nazivni tok: 106 A

Nazivni tok - zaokrožen: 106 A

Vrsta: 3RW3047-2BB04

Moč motorja pri 230 V/ 400 V: 55 kW

Mere: (Š x V x G) 70 x 170 x 190 mm

Priključek: vzmetna sponka

Širina: 70 mm

Višina: 170 mm

Globina: 190 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: FALSE

: AC/DC

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1704974 Siemens 3RW3047-2BB04 3RW30472BB04 mehki zaganjalnik Moč motorja pri 400 V 55 kW 480 V Nazivni tok 106 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1704974 Siemens 3RW3047-2BB04 3RW30472BB04 mehki zaganjalnik Moč motorja pri 400 V 55 kW 480 V Nazivni tok 106 A

Opis

SIRIUS mehki zaganjalniki S3 106 A, 55 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Vzmetni terminali SIRIUS 3RW30 mehki zaganjalniki za standardne aplikacije za nemoten zagon trifaznih asinhronih motorjev. Brezstopenjski zagon, zmanjšanje trenutnih konic, izogibanje nihanju omrežne napetosti med zagonom, lajšanje omrežja, zmanjšanje mehanske obremenitve pogona, precejšen prostor in prihranke pri napeljavi v primerjavi z zaganjalniki starter-delta in frekvenčnimi pretvorniki, brez vzdrževanja in preprosto upravljanje. Integrirani bypass omogoča zelo kompaktno obliko in zagotavlja manj ogrevanja v krmilni omari. Svetovna soglasja (npr. IEC in UL / CSA). Mehki zaganjalniki 3RW so na voljo za omrežja do 690 V v širokem območju moči z različnimi napetostmi krmilne napetosti in v celotni povezavi z vijakom in vzmetjo. Za 3RW30 / 40 obstajajo dodatne različice z napajalno napetostjo 24 V. Nekateri od 3RW40 do velikosti S3 kot tudi vsi 3RW44 ponujajo tudi termistorsko zaščito motorja. Z dodatnim priključnim modulom lahko mehke zaganjalce pritrdite na odklopnike, tudi pri variantah z vzmetno povezavo. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
