Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 48

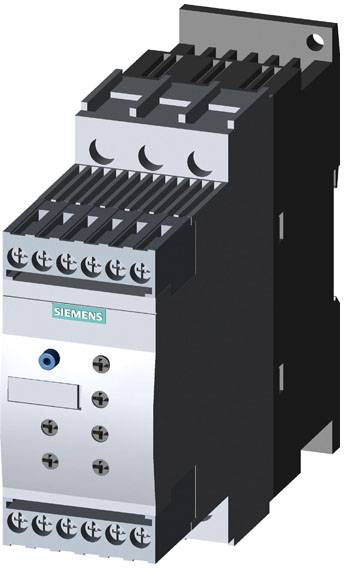

Električni kontaktor podjetja Siemens, najpogosteje uporabljen za preklop električnih tokokrogov v industrijskih aplikacijah.

Slika je simbolična

Odprt električni razdelilnik prikazuje več vrst kablov, stikal in komponent, ki se uporabljajo za električno krmiljenje.

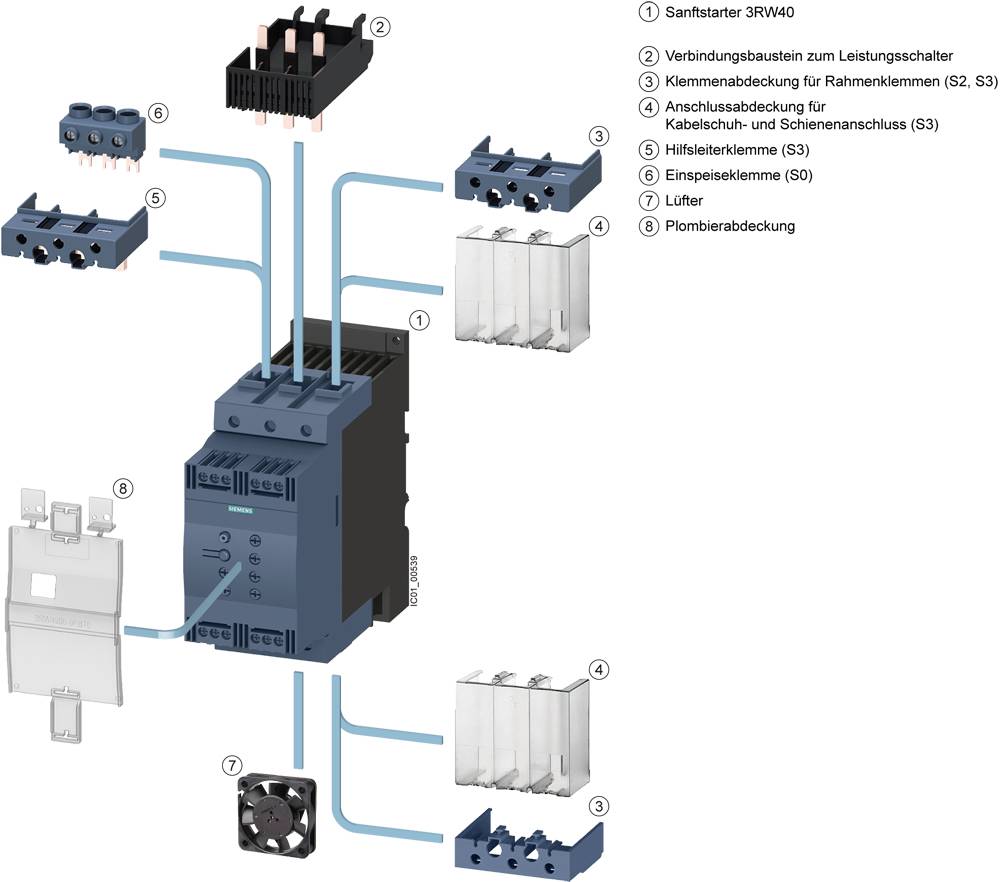

Razstavljena risba mehkega zaganjača (3RW40) s poименovanimi komponentami: komplet povezav, pokrov sponk, ventilator, dovodni priključek.

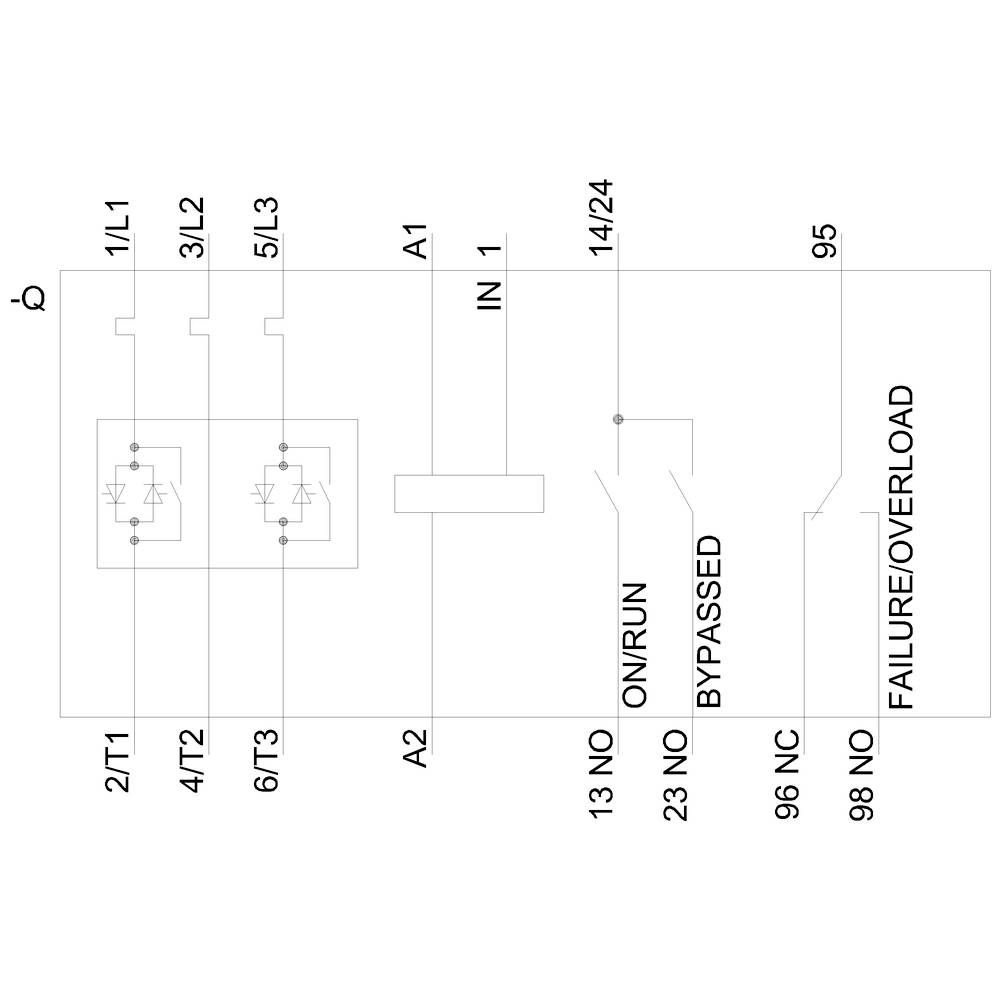

Shematski načrt prikazuje električni krog s tremi vodniki, dvema transformatorjema in kontrolnimi točkami. Oznake: 'VKLOP/DELOVANJE', 'ZAOBIDEN', 'NAPAKA/PREOBREMENITEV'.

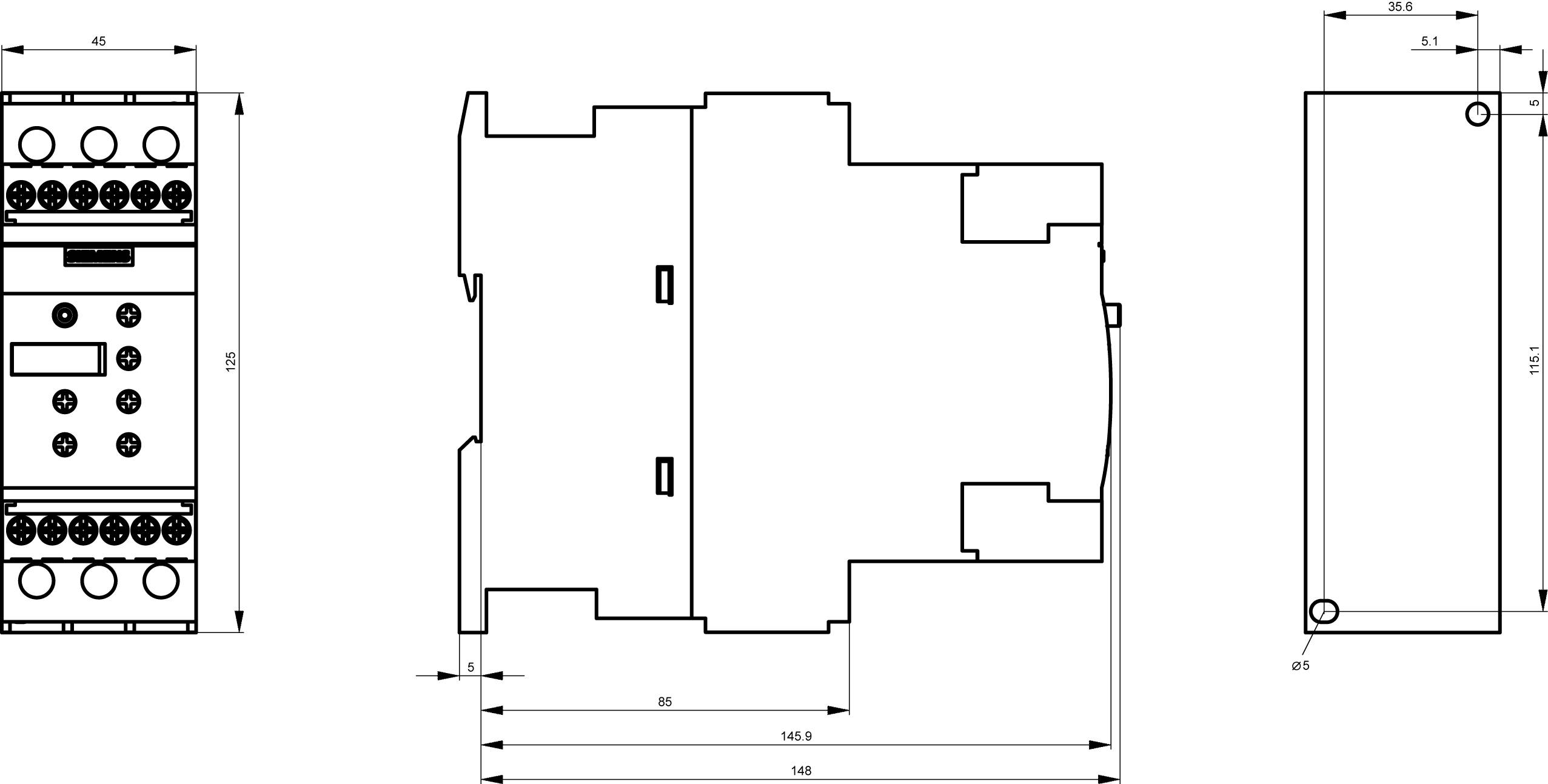

Tehnična risba električnega aparata s sprednjim, stranskim in zgornjim pogledom. Mere in priključki so podrobno prikazani.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 13.10.

2 Set (i) - zaloga Nemčija

Število

Set (i) - zaloga Nemčija

Skupaj (795,00 € / Kos)

795,00 €

z DDV

Samo 47,00 €

Na voljo samo 2 Set (i) - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Delovna frekvenca: 50/60 Hz
Vrsta pritrditve: vijačna in zaskočna
Velikost S0
Število polov: 3
Število zapiral: 2
Število menjalnikov: 1
Vrsta zaščite: IP20
Izolacijska napetost: 600V
Največja dolžina kabla: 300 m

Napetost motorja: 400 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 38 A

Moč motorja pri 230 V: 11 kW

Moč motorja pri 400 V: 18.5 kW

Nazivna napetost: 200 V
480 V

Proizv. št. delov: 3RW40281BB14

Nazivni tok: 38 A

Nazivni tok - zaokrožen: 38 A

Vrsta: 3RW4028-1BB14

Mere: (Š x V x G) 45 x 125 x 155 mm

Priključek: vijačni

Širina: 45 mm

Višina: 125 mm

Globina: 155 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2864144

Priporočeni izdelki

38 A

18.5 kW

11 kW

200 V480 V

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864144 Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 48

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864144 Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 48

Opis

Mehki zaganjalnik SIRIUS S0 38 A, 18,5 kW/400 V, 40 °C 200-480 V AC, 110-230 V AC/DC Vijačne sponke Mehki zaganjalnik SIRIUS 3RW40 za standardne aplikacije za gladek zagon in zaustavitev trifaznih asinhronskih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Z integrirano daljinsko ponastavitvijo lahko hitro in enostavno odpravite napake na daljavo. Svetovne odobritve (npr. IEC in UL/CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex).
Mehki zaganjalnik 3RW je na voljo za napajalne sisteme do 690 V v širokem območju moči z različnimi krmilnimi napajalnimi napetostmi in dosledno z vijačnimi in vzmetnimi sponkami. Za 3RW30/40 obstajajo dodatne izvedbe s krmilno napajalno napetostjo 24 V. Nekateri od 3RW40 do velikosti S3 in vsi 3RW44 ponujajo tudi zaščito motorja s termistorjem.
Z opcijskim povezovalnim modulom lahko mehke zaganjalnike pritrdite na odklopnike, tudi pri različicah z vzmetnimi sponkami. Opcijski ventilator omogoča še bolj tesno zasnovo v krmilni omarici.
Preprost, učinkovit, vedno aktualen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
