Siemens 3RW4046-1TB04 3RW40461TB04 mehki zaganjalnik Moč motorja pri 400 V 45 kW 480 V Nazivni tok 80 A

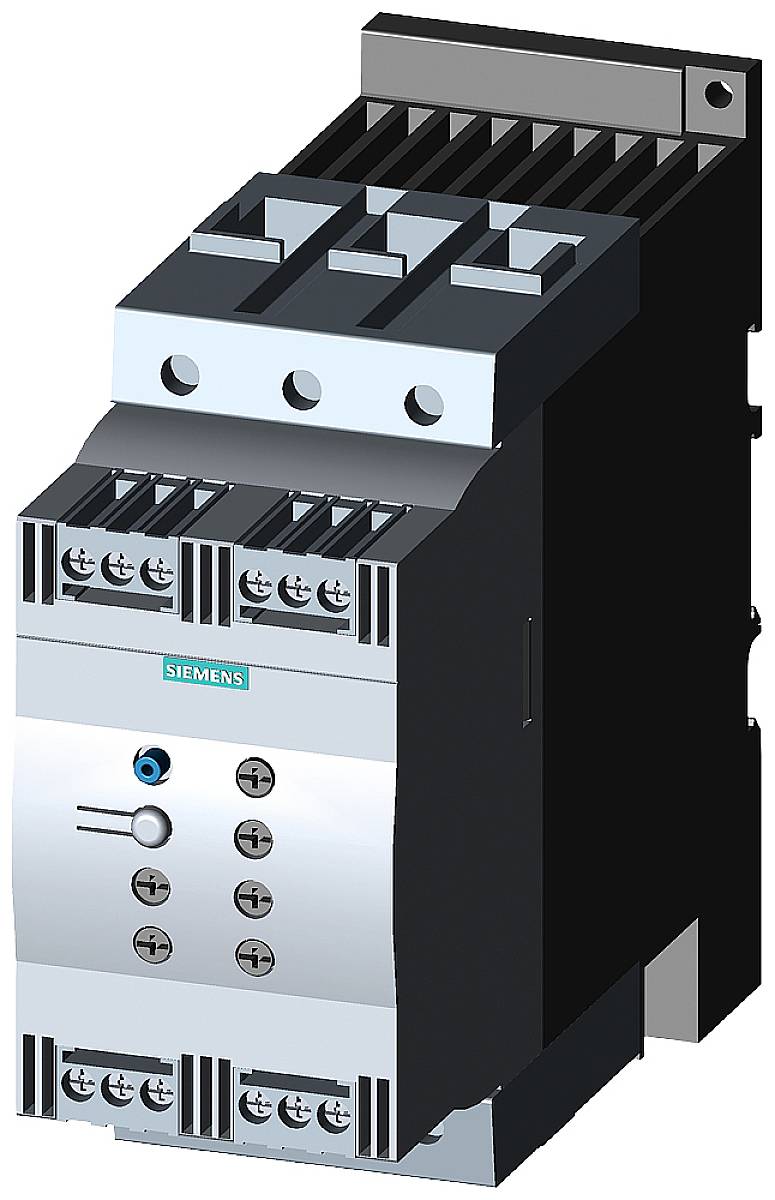

Siemensov kontaktor, ki se običajno uporablja v električnih krmiljih za varno preklapljanje visokih tokov.

Slika je simbolična

Odprta električna omarica prikazuje urejeno razporeditev električnih komponent in kablov.

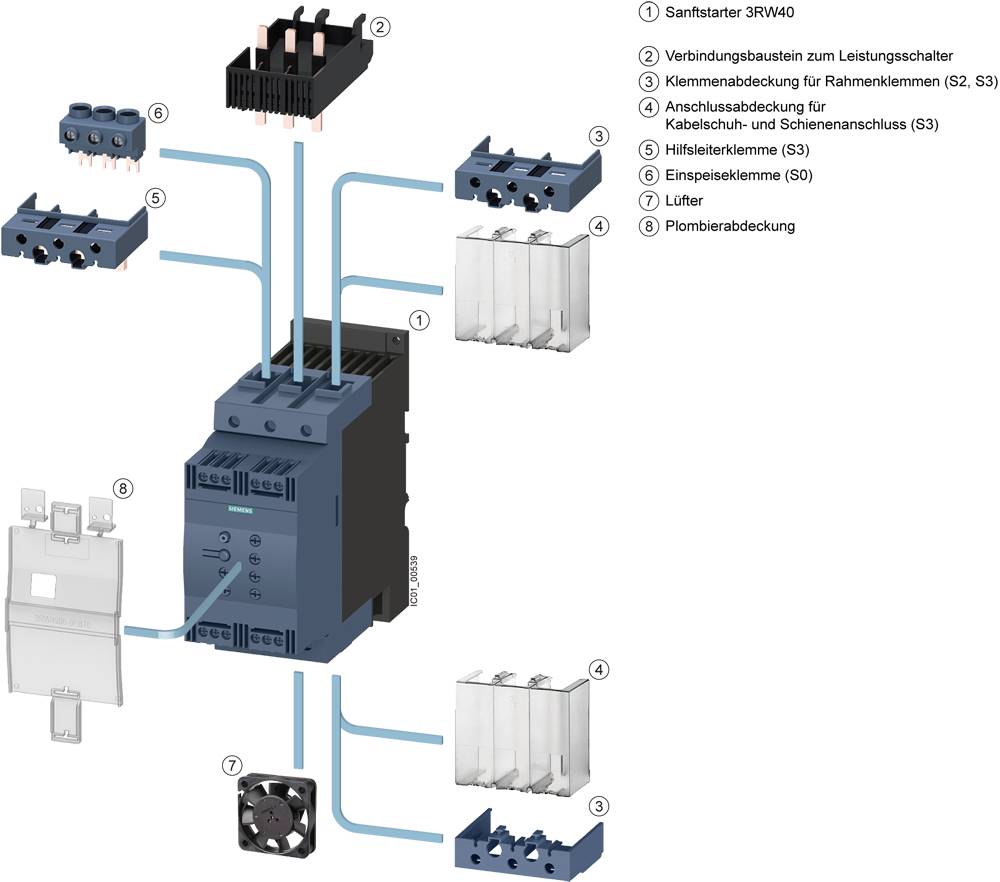

'Prikaz razstavljenega mehkega zaganjača 3RW40 z označenimi komponentami in njihovim opisom. Glavne komponente so stikalo, priključne sponke, napajalna sponka in ventilator.'

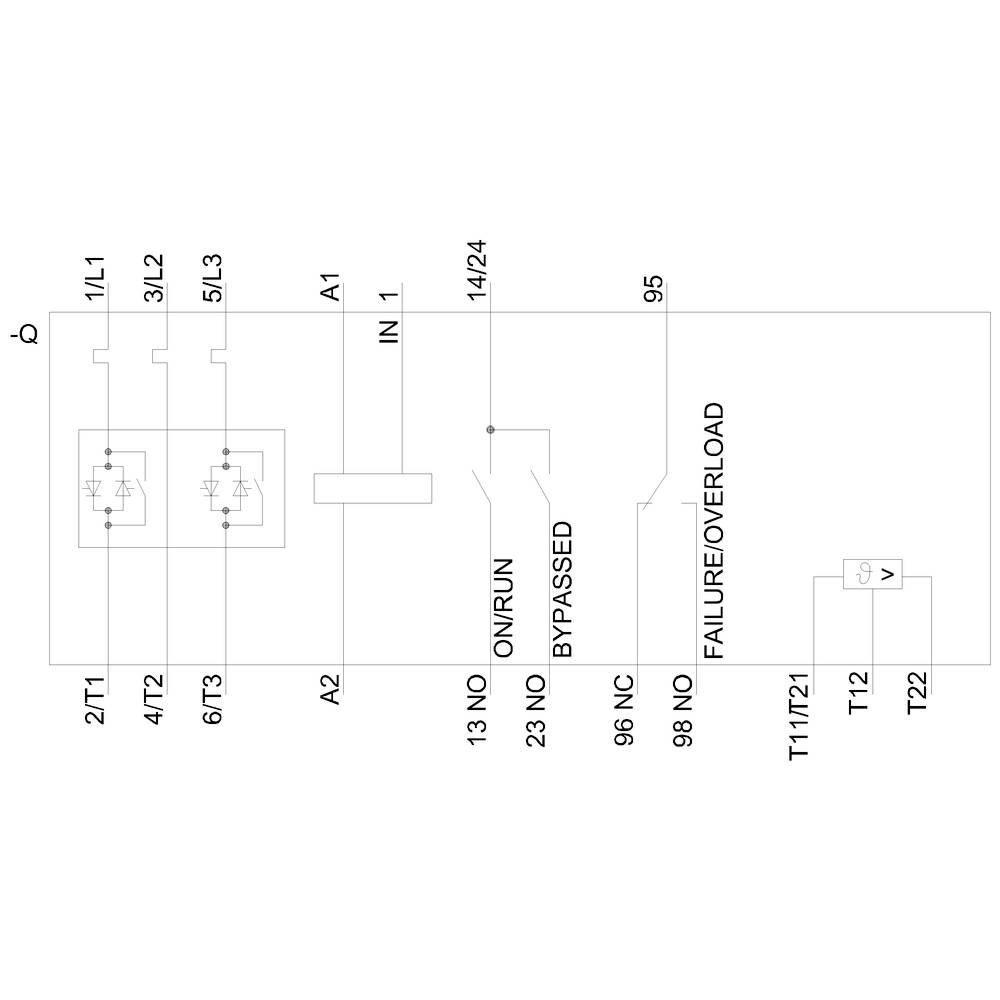

Električna shema krmilnega tokokroga z različnimi stikalnimi komponentami, vključno z reloji in stikali, ki prikazujejo obratovalni status.

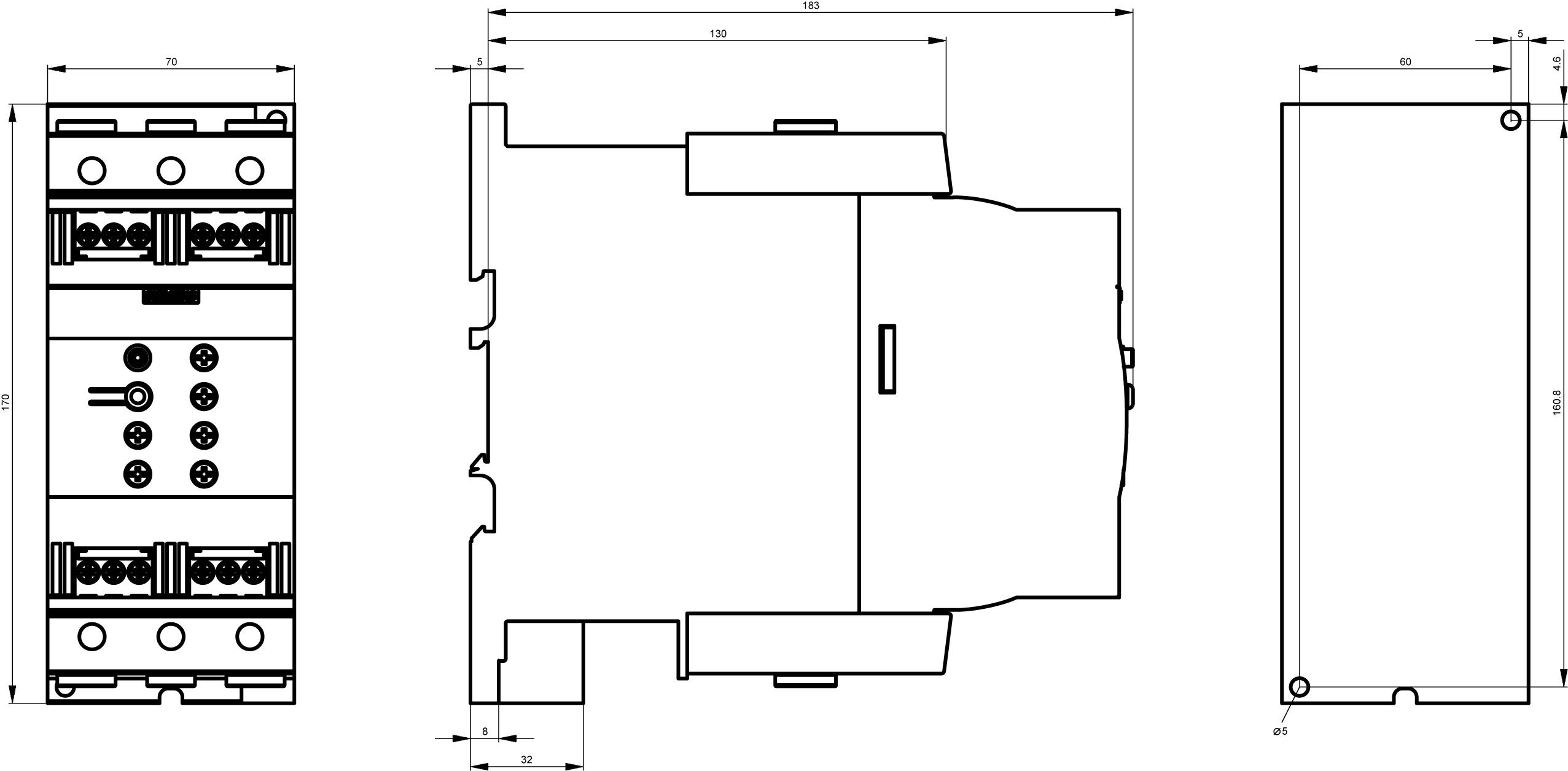

Tehnična risba električnega komponenta s sprednjim, stranskim in tlorisnim pogledom. Mere in pritrjevalne podrobnosti so prikazane.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (1685,00 € / Kos)

1685,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP00
Vrsta pritrditve: vijak in zaskočno pritrjevanje
Število stikov NO: 2
Število menjalnikov: 1
Velikost S3
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600 V.

Napetost motorja: 200-480 V/AC

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 80 A

Moč motorja pri 400 V: 45 kW

Nazivna napetost: 480 V

Izvedba: Vijačni priključek

Proizv. št. delov: 3RW40461TB04

Nazivni tok: 80 A

Nazivni tok - zaokrožen: 80 A

Vrsta: 3RW4046-1TB04

Moč motorja pri 230 V/ 400 V: 45 kW

Mere: (Š x V x G) 70 x 170 x 190 mm

Priključek: vijačna sponka

Širina: 70 mm

Višina: 170 mm

Globina: 190 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: TRUE

: AC/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747668 Siemens 3RW4046-1TB04 3RW40461TB04 mehki zaganjalnik Moč motorja pri 400 V 45 kW 480 V Nazivni tok 80 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747668 Siemens 3RW4046-1TB04 3RW40461TB04 mehki zaganjalnik Moč motorja pri 400 V 45 kW 480 V Nazivni tok 80 A

Opis

SIRIUS mehki zagoni S3 80 A, 45 kW / 400 V, 40 ° C AC 200-480 V, 24 V AC / DC Vijačni spoji Zaščita motorja s termistorjem SIRIUS 3RW40 mehki zaganjalnik za standardne aplikacije za nemoten zagon in zaustavitev trifaznih asinhronih motorjev. Brezstopenjski zagon, zmanjšanje trenutnih konic, izogibanje nihanju omrežne napetosti med zagonom, lajšanje omrežja, zmanjšanje mehanske obremenitve pogona, precejšen prostor in prihranke pri napeljavi v primerjavi z zaganjalniki starter-delta in frekvenčnimi pretvorniki, brez vzdrževanja in preprosto upravljanje. Integrirani bypass omogoča zelo kompaktno obliko in zagotavlja manj ogrevanja v krmilni omari. Inteligentne nadzorne funkcije ščitijo mehak zaganjalnik pred pregrevanjem in motor proti preobremenitvi. Poleg tega lahko med zagonom omejite tok na nastavljivo največjo vrednost. Integrirana daljinska ponastavitev vam omogoča hitro in enostavno odpravljanje napak na daljavo. Svetovna dovoljenja (npr. IEC in UL / CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex). Mehki zaganjalniki 3RW so na voljo za omrežja do 690 V v širokem območju moči z različnimi napetostmi krmilne napetosti in v celotni povezavi z vijakom in vzmetjo. Za 3RW30 / 40 obstajajo dodatne različice z napajalno napetostjo 24 V. Nekateri od 3RW40 do velikosti S3 kot tudi vsi 3RW44 ponujajo tudi termistorsko zaščito motorja. Z dodatnim priključnim modulom lahko mehke zaganjalce pritrdite na odklopnike, tudi pri variantah z vzmetno povezavo. Izbirni ventilator omogoča še bolj gosto konstrukcijo v krmilni omari. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.
