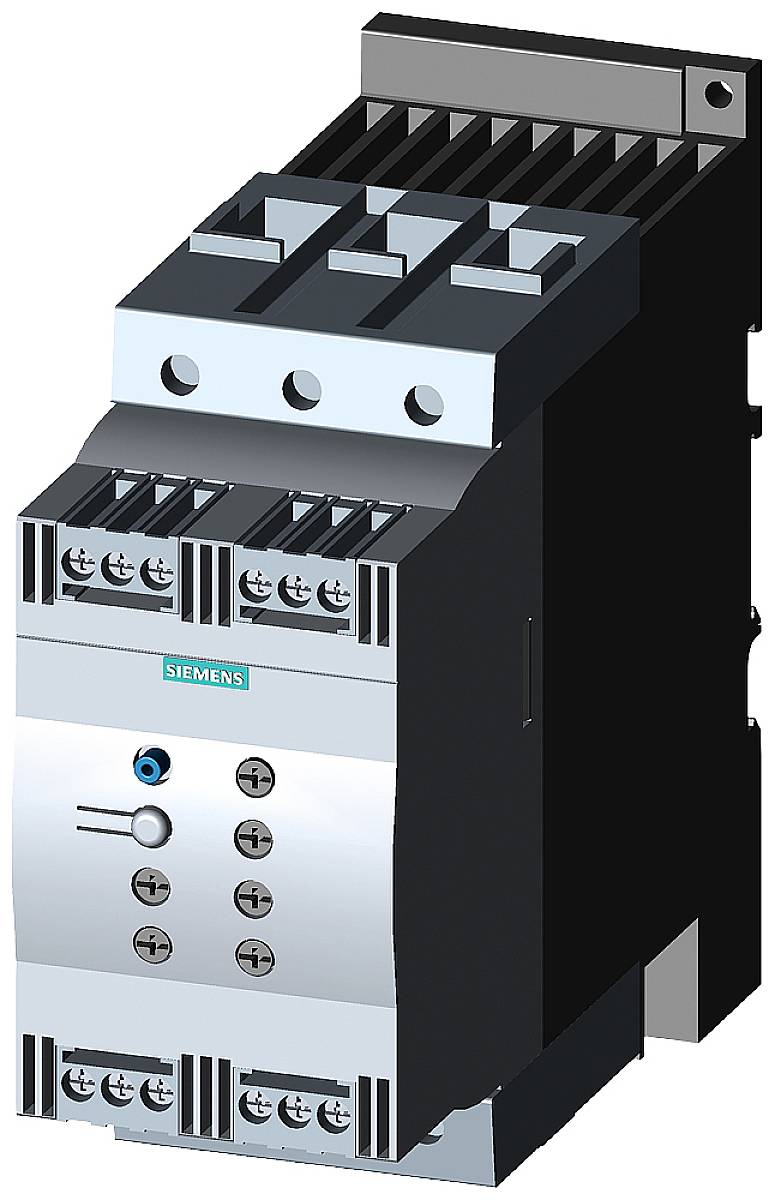

Siemens 3RW4047-1BB05 3RW40471BB05 mehki zaganjalnik Moč motorja pri 400 V 55 kW 600 V Nazivni tok 106 A

Električni kontaktor znamke Siemens, uporabljen za krmiljenje visokoucinkovih strojev v industrijskih aplikacijah.

Slika je simbolična

Odprt električni razdelilnik, poln električnih komponent, kablov in varovalnih elementov, namenjen krmiljenju in distribuciji električne energije.

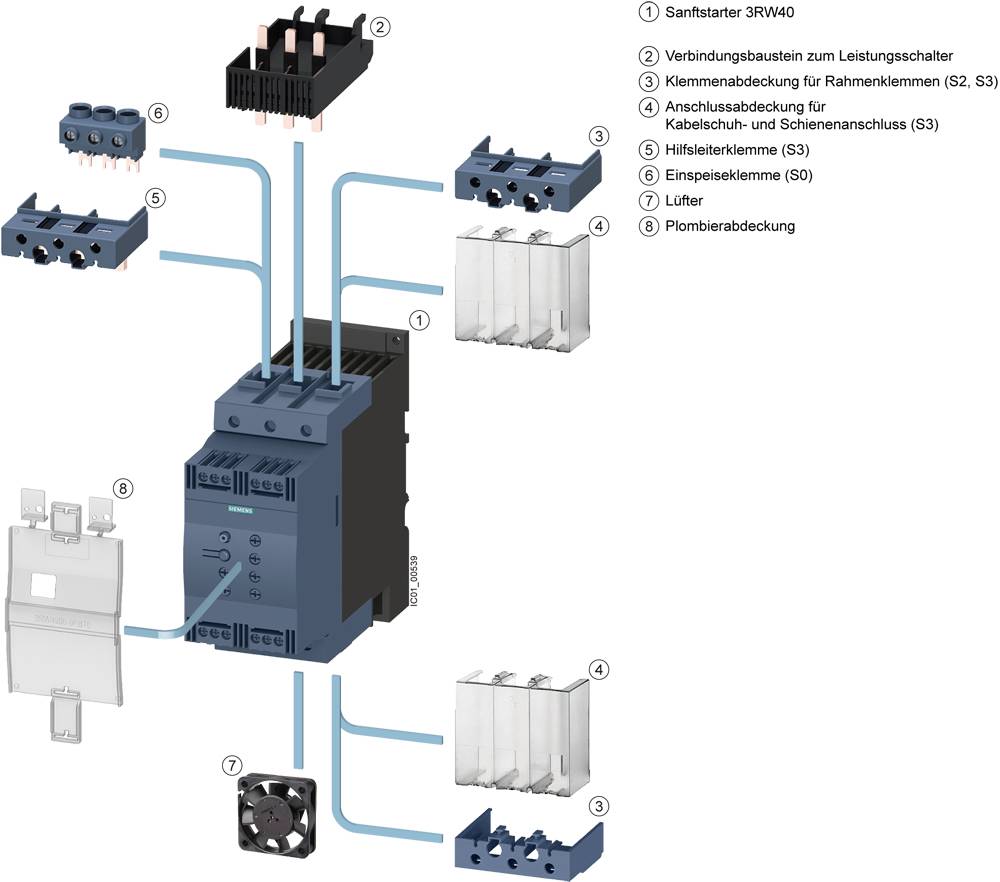

Prikaz razstavljenega mehkega zaganjača 3RV40 s številčenimi komponentami: priključek za napajanje, pokrov sponk, komplet za pritrditev in ventilator.

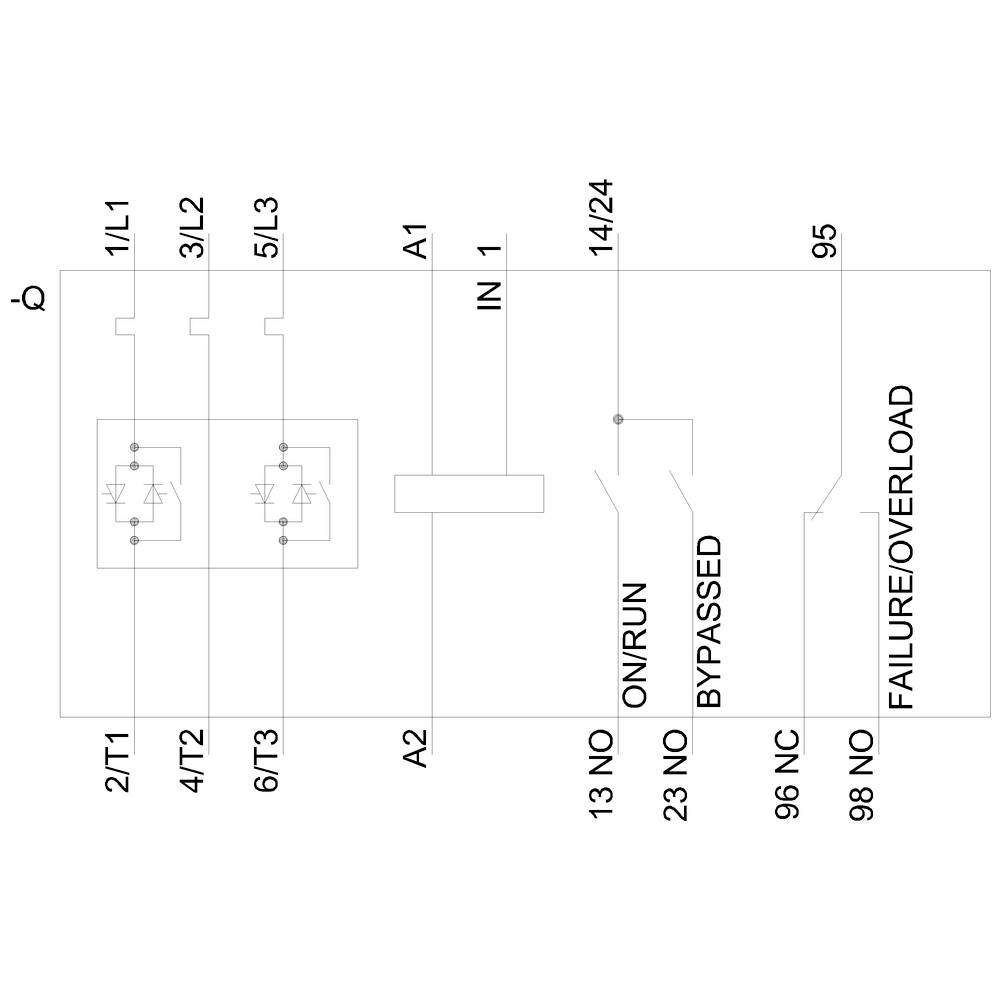

'Shematski prikaz električnega načrta z več vodniki, reliji in priključnimi točkami.'

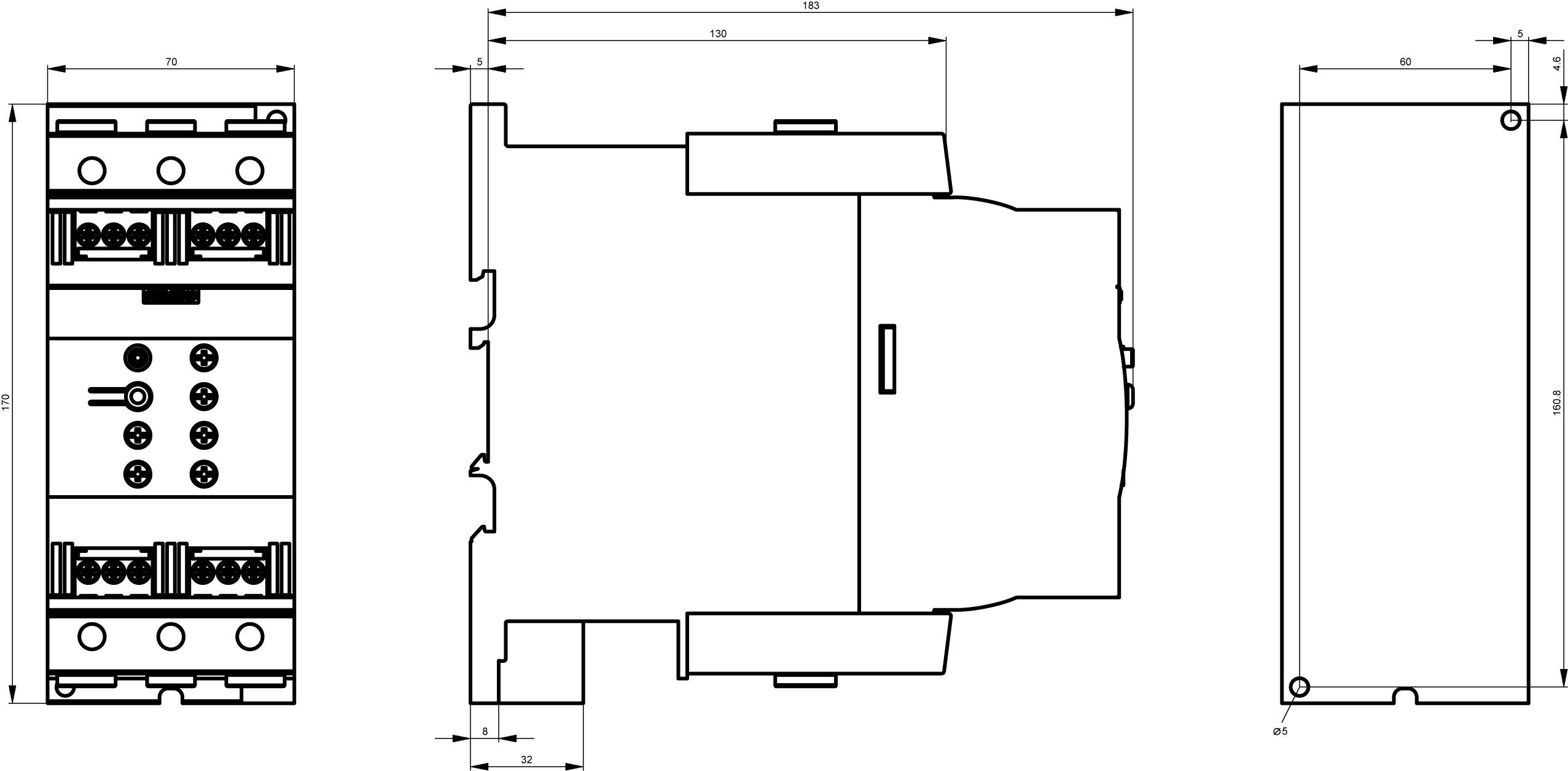

Tehnična risba elektronske naprave s tremi pogledi: sprednji, stranski in pogled od zgoraj. Mere podane v milimetrih.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (1915,00 € / Kos)

1915,00 €

z DDV

Samo 90,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP00
Vrsta pritrditve: vijak in zaskočno pritrjevanje
Število stikov NO: 2
Število menjalnikov: 1
Velikost S3
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600 V.

Napetost motorja: AC 400-600 V

Vrsta izdelka: mehki zaganjalnik

Moč motorja pri 400 V: 55 kW

Nazivna napetost: 600 V

Izvedba: Vijačni priključek

Proizv. št. delov: 3RW40471BB05

Nazivni tok: 106 A

Nazivni tok - zaokrožen: 106 A

Vrsta: 3RW4047-1BB05

Moč motorja pri 230 V/ 400 V: 55 kW

Mere: (Š x V x G) 70 x 170 x 190 mm

Priključek: vijačna sponka

Širina: 70 mm

Višina: 170 mm

Globina: 190 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 55 kW

: 40 °C

: TRUE

: AC/DC

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1747675 Siemens 3RW4047-1BB05 3RW40471BB05 mehki zaganjalnik Moč motorja pri 400 V 55 kW 600 V Nazivni tok 106 A

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1747675 Siemens 3RW4047-1BB05 3RW40471BB05 mehki zaganjalnik Moč motorja pri 400 V 55 kW 600 V Nazivni tok 106 A

Opis

SIRIUS mehki zagoni S3 106 A, 75 kW / 500 V, 40 ° C AC 400-600 V, 24 V AC / DC Vijačni spoji SIRIUS 3RW40 mehki zaganjalniki za standardne aplikacije za nemoten zagon in zaustavitev trifaznih asinhronih motorjev. Brezstopenjski zagon, zmanjšanje trenutnih konic, izogibanje nihanju omrežne napetosti med zagonom, lajšanje omrežja, zmanjšanje mehanske obremenitve pogona, precejšen prostor in prihranke pri napeljavi v primerjavi z zaganjalniki starter-delta in frekvenčnimi pretvorniki, brez vzdrževanja in preprosto upravljanje. Integrirani bypass omogoča zelo kompaktno obliko in zagotavlja manj ogrevanja v krmilni omari. Inteligentne nadzorne funkcije ščitijo mehak zaganjalnik pred pregrevanjem in motor proti preobremenitvi. Poleg tega lahko med zagonom omejite tok na nastavljivo največjo vrednost. Integrirana daljinska ponastavitev vam omogoča hitro in enostavno odpravljanje napak na daljavo. Svetovna dovoljenja (npr. IEC in UL / CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex). Mehki zaganjalniki 3RW so na voljo za omrežja do 690 V v širokem območju moči z različnimi napetostmi krmilne napetosti in v celotni povezavi z vijakom in vzmetjo. Za 3RW30 / 40 obstajajo dodatne različice z napajalno napetostjo 24 V. Nekateri od 3RW40 do velikosti S3 kot tudi vsi 3RW44 ponujajo tudi termistorsko zaščito motorja. Z dodatnim priključnim modulom lahko mehke zaganjalce pritrdite na odklopnike, tudi pri variantah z vzmetno povezavo. Izbirni ventilator omogoča še bolj gosto konstrukcijo v krmilni omari. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
