Siemens 3RW5055-6TB04 3RW50556TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480

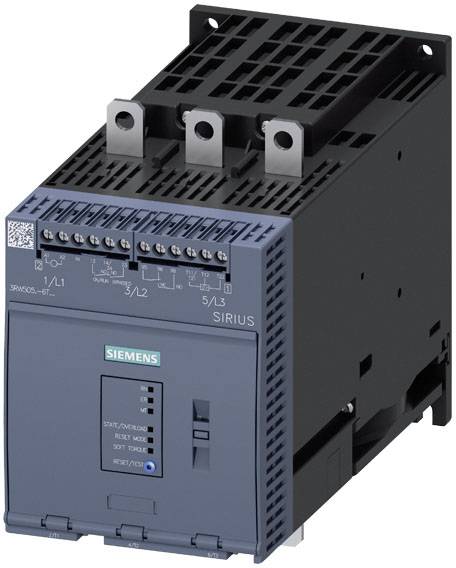

Električna naprava, mehki zaganjalnik Siemens Sirius za krmiljenje motorjev, z več priključki na vrhu, primeren za industrijske aplicaije.

Slika je simbolična

Električna krmilna plošča z več tokokrogi in kabli, ki se uporablja za delovanje in upravljanje industrijskih strojev.

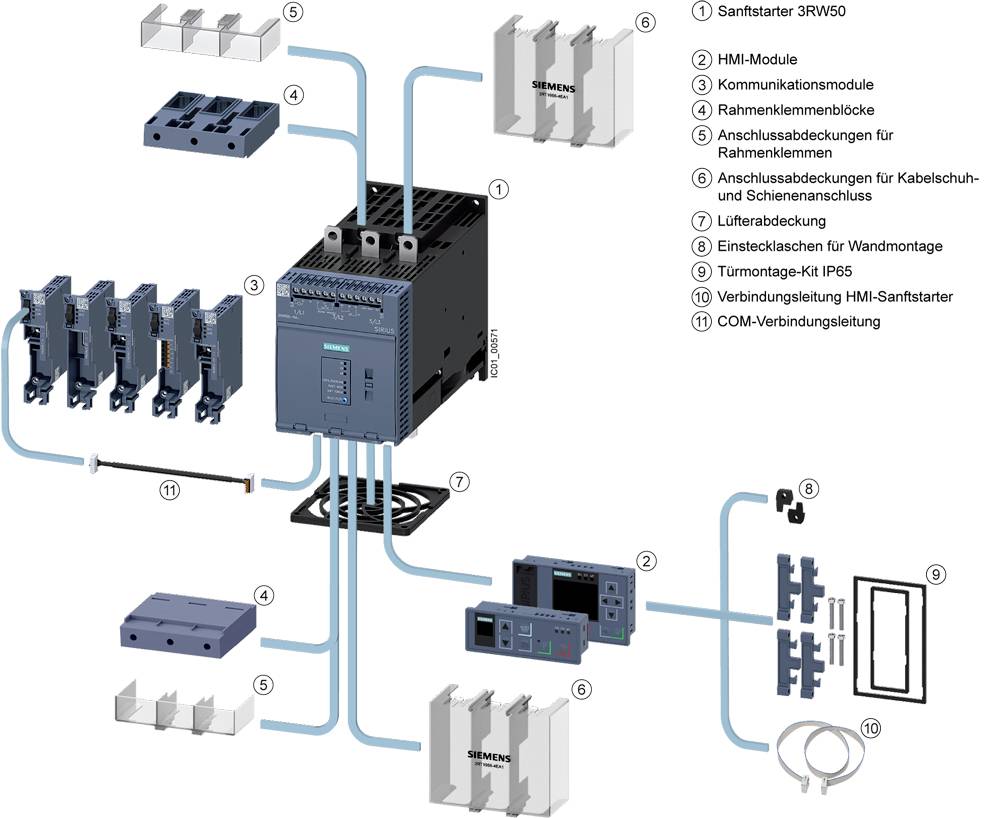

Diagram stikalne omarice z oznakami za različne module, pokrove priključkov, kabelske preboje in povezovalne kable.

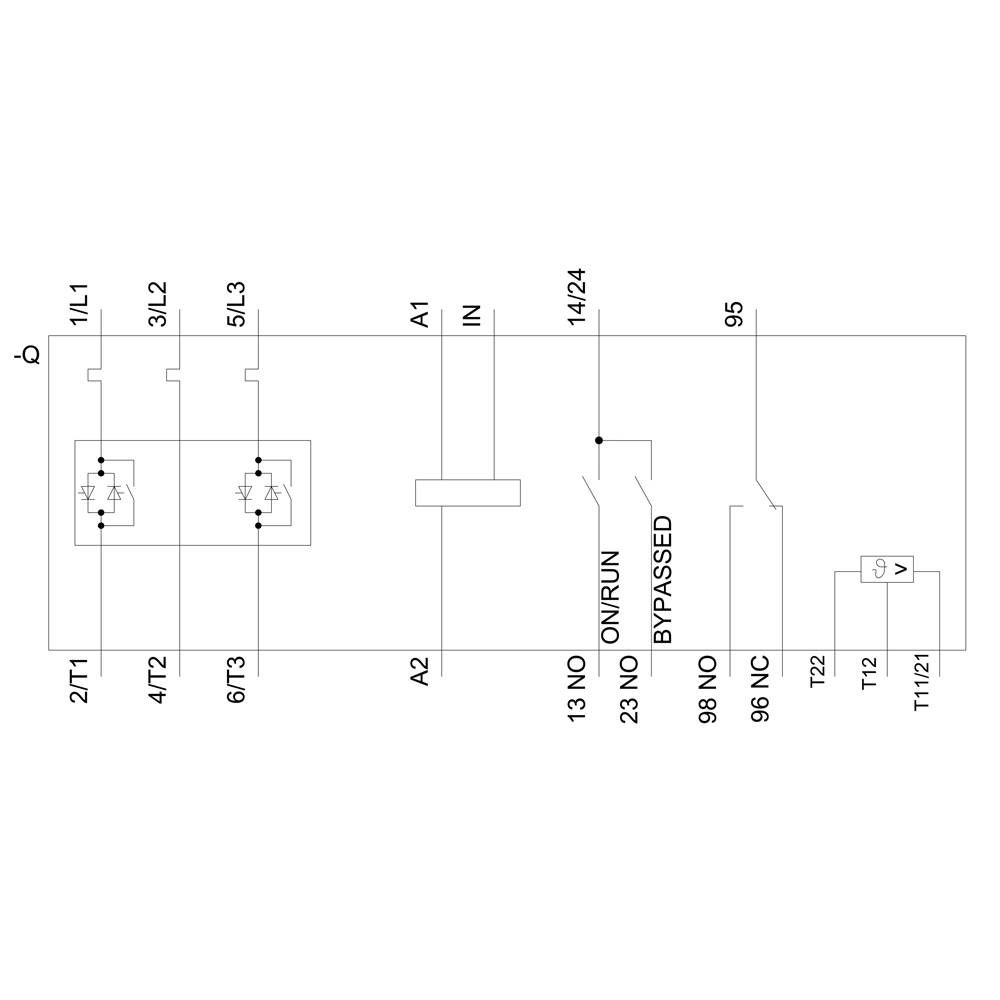

'Električna shema krmilnega tokokroga z glavnim stikalom, relejem in več priključnimi točkami. Vhodi so L1, L2, L3 in izhodi T1, T2, T3.'

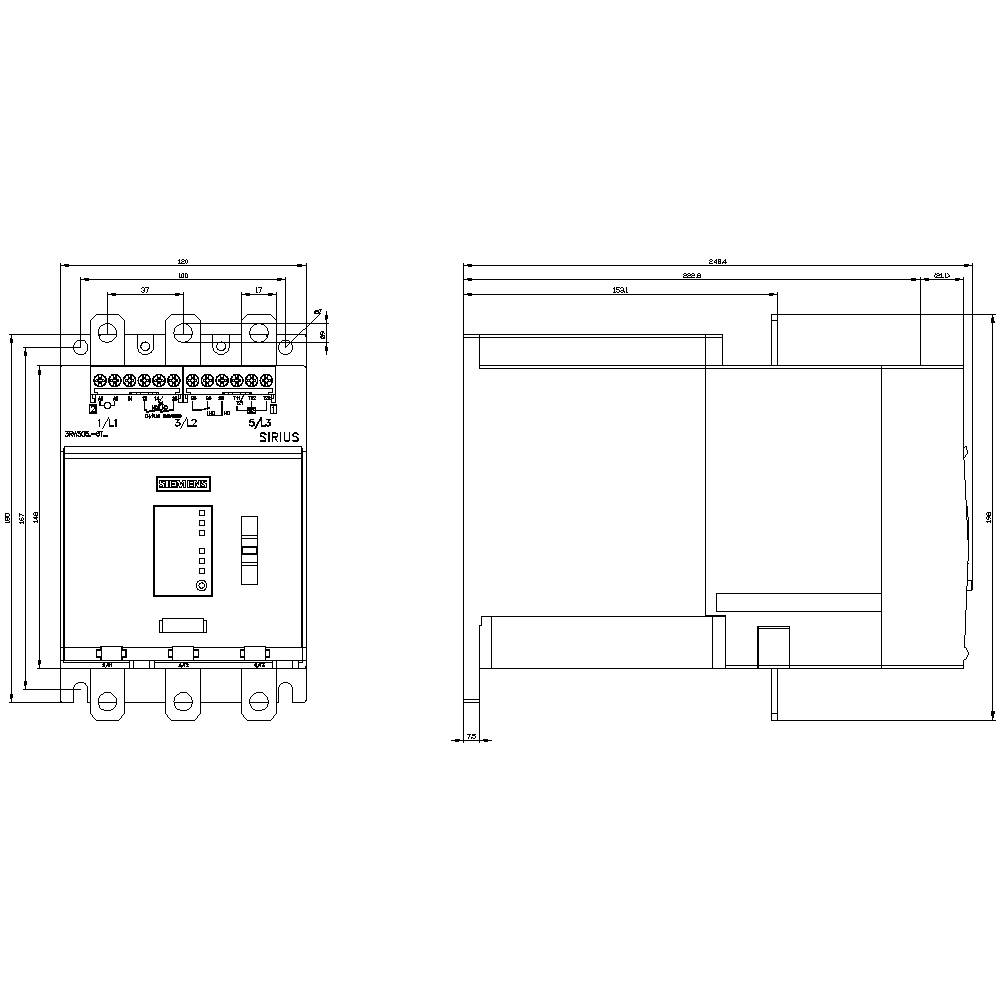

Tehnična risba električnega stikala, sprednja in stranska perspektiva, z natančnimi merami in priključnimi podrobnostmi.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

Set (i) - zaloga Nemčija

Skupaj (2225,00 € / Kos)

2225,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število digitalnih vhodov: 1
Zasnova zaščite motorja: elektronska, sprožitev v primeru toplotne preobremenitve motorja
Vrsta pritrditve: vijačna pritrditev
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600V
Vrsta zaščite: IP00
Zasnova digitalnih izhodov: 2 zaščitna kontakta (NO) / 1 preklopni kontakt (CO)
Velikost mehkega zaganjalnika: S6

Napetost motorja: 200-480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 143 A

Moč motorja pri 230 V: 37 kW

Moč motorja pri 400 V: 75 kW

Nazivna napetost: 200 V
480 V

Izvedba: Različica izdelka: AC/DC 24 V

Proizv. št. delov: 3RW50556TB04

Nazivni tok: 143 A

Nazivni tok - zaokrožen: 143 A

Vrsta: 3RW5055-6TB04

Moč motorja pri 230 V/ 400 V: 75 kW

Čas izteka: 20 s

Mere: (Š x V x G) 120 x 198 x 249 mm

Priključek: vijačna sponka

Širina: 120 mm

Višina: 198 mm

Globina: 249 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: ni pomembno

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864157 Siemens 3RW5055-6TB04 3RW50556TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864157 Siemens 3RW5055-6TB04 3RW50556TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480

Opis

Mehki zaganjalnik SIRIUS 200–480 V 143 A, AC/DC 24 V vijačne sponke Termistorski vhod SIRIUS 3RW50 Mehki zaganjalnik Basic Performance za preproste aplikacije za gladek zagon in zaustavitev trifaznih asinhronskih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Inovativna funkcija Soft-Torque zagotavlja nežen zagon motorja. Z integrirano daljinsko ponastavitvijo lahko hitro in enostavno odpravite napake na daljavo. Svetovne odobritve (npr. IEC in UL/CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex).
Mehki zaganjalnik Basic Performance 3RW50 je na voljo za omrežja do 600 V v razponu moči do 315 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Na voljo so različne različice naprav za analogni izhod in termistorsko zaščito motorja.
Izbirni komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Za vgradnjo v vrata krmilne omare so na voljo različni moduli HMI.
Mehki zaganjalnik 3RW50 nadomešča preizkušeno serijo 3RW40 (velikosti od S6 do S12).
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.

Besedilo je strojno prevedeno.
