Siemens 3RW5076-6AB14 3RW50766AB14 mehki zaganjalnik Moč motorja pri 400 V 250 kW Moč motorja pri 230 V 132 kW 200 V, 48

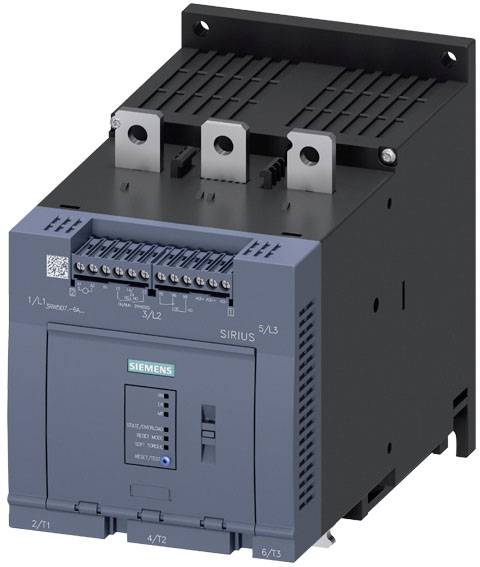

Siemensova električna stikalna naprava z več priključki in krmilnimi elementi. Uporablja se za nadzor električnih sistemov.

Slika je simbolična

Več odprtih sivih elektro omar z številnimi kabli in stikali prikazuje kompleksno električno napeljavo v stavbi.

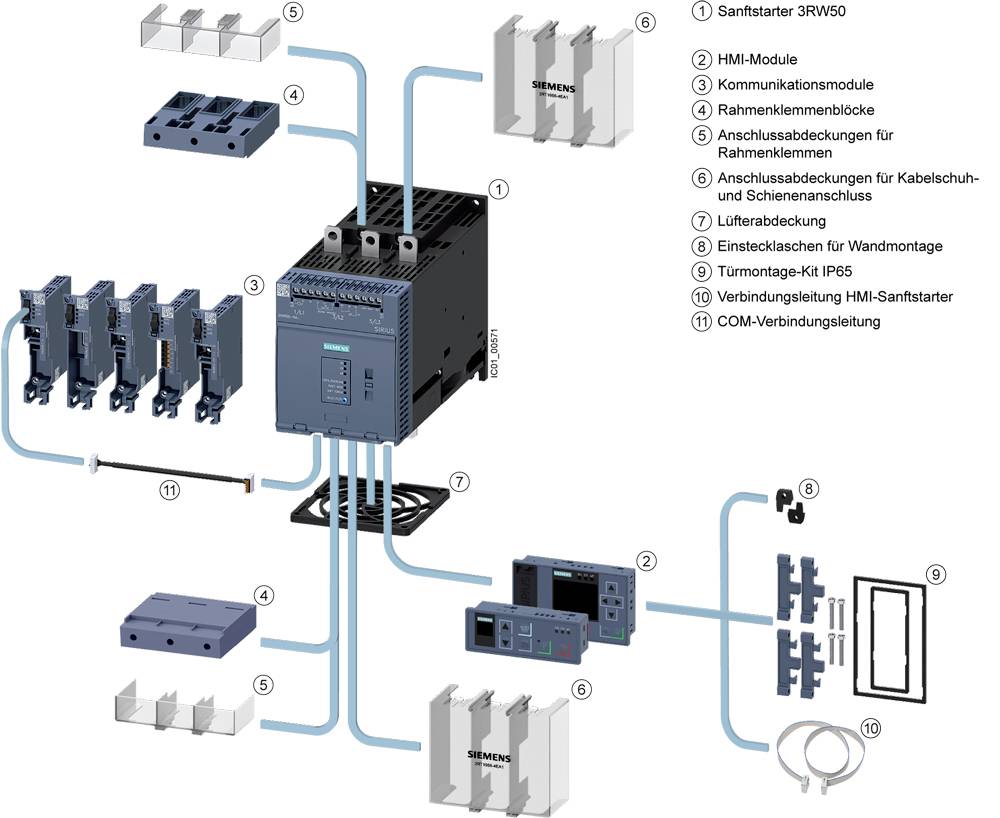

Diagram prikazuje električno postavitev spower softstarterjem 3RW50, HMI-moduli, komunikacijskimi moduli in različnimi priključnimi vodniki.

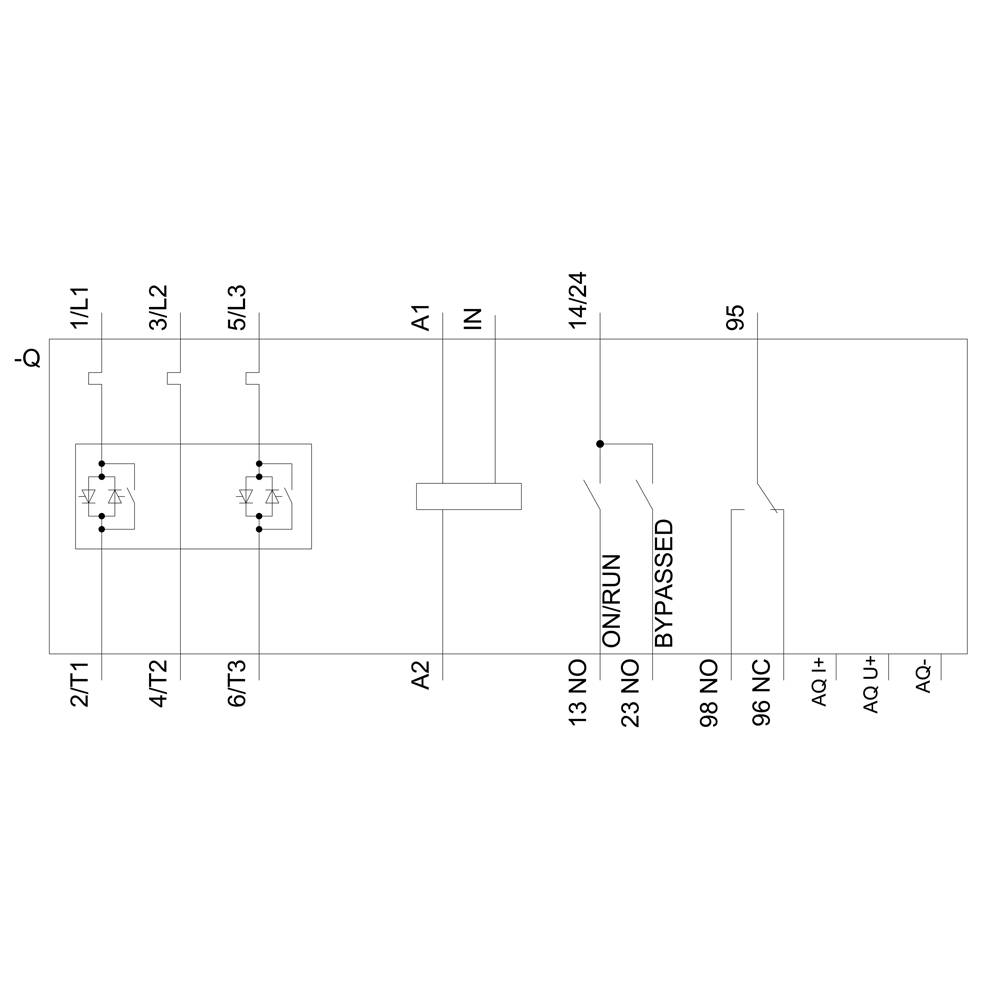

Električna shema elektronske naprave z različnimi priključki: 1/L1, 3/L2, 5/L3, IN, 13, 14 in drugimi. Spojne točke so označene.

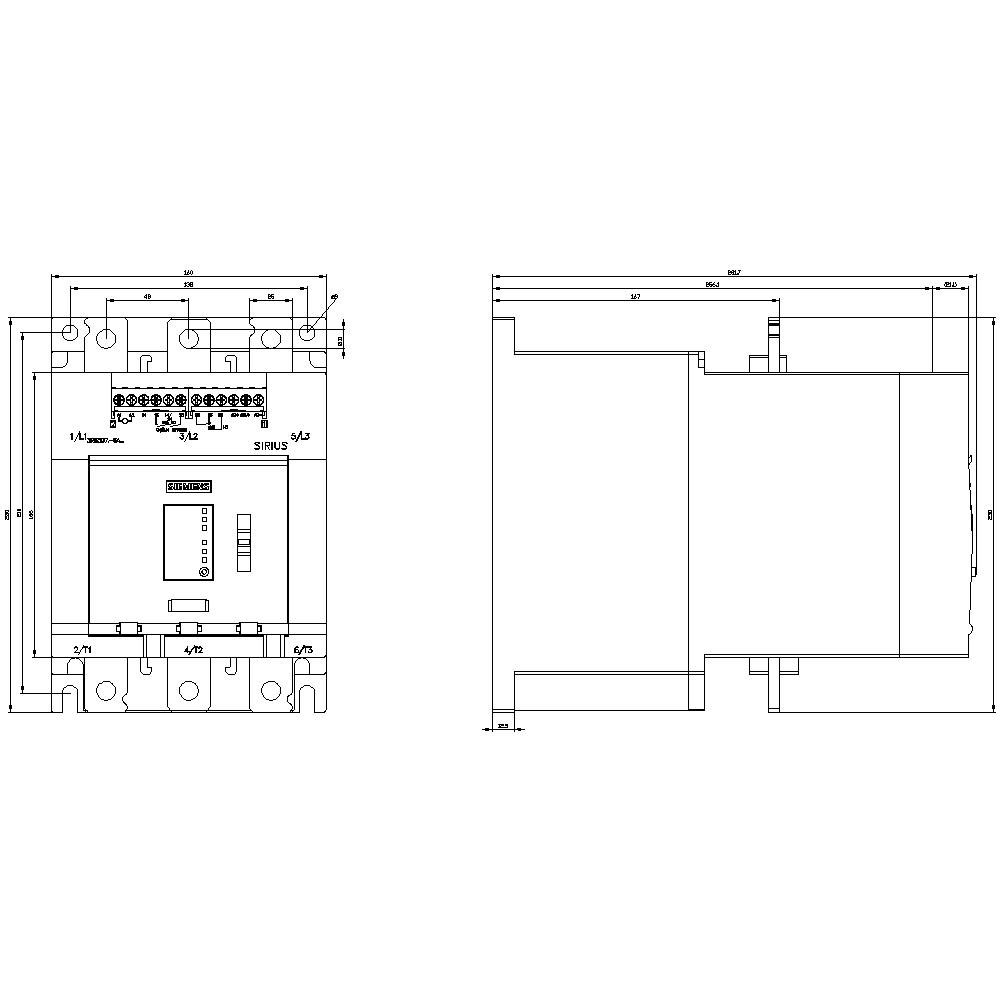

Risba električnega stikalnega naprava s sprednjim in stranskim pogledom, v merilu z tehničnimi podrobnostmi in dimenzijami.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 12.1.2027

Število

Set (i) - zaloga Nemčija

Skupaj (3889,00 € / Kos)

3889,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število digitalnih vhodov: 1
Zasnova zaščite motorja: elektronska, sprožitev v primeru toplotne preobremenitve motorja
Vrsta pritrditve: vijačna pritrditev
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600V
Vrsta zaščite: IP00
Zasnova digitalnih izhodov: 2 zaščitna kontakta (NO) / 1 preklopni kontakt (CO)
Velikost mehkega zaganjalnika: S12

Napetost motorja: 200-480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 470 A

Moč motorja pri 230 V: 132 kW

Moč motorja pri 400 V: 250 kW

Nazivna napetost: 200 V
480 V

Delovne faze: 3

Izvedba: Različica izdelka: AC 110-250V

Proizv. št. delov: 3RW50766AB14

Nazivni tok: 470 A

Nazivni tok - zaokrožen: 470 A

Vrsta: 3RW5076-6AB14

Moč motorja pri 230 V/ 400 V: 250 kW

Čas izteka: 20 s

Mere: (Š x V x G) 160 x 230 x 282 mm

Priključek: vijačna sponka

Širina: 160 mm

Višina: 230 mm

Globina: 282 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864251 Siemens 3RW5076-6AB14 3RW50766AB14 mehki zaganjalnik Moč motorja pri 400 V 250 kW Moč motorja pri 230 V 132 kW 200 V, 48

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864251 Siemens 3RW5076-6AB14 3RW50766AB14 mehki zaganjalnik Moč motorja pri 400 V 250 kW Moč motorja pri 230 V 132 kW 200 V, 48

Opis

Mehki zaganjalnik SIRIUS 200–480 V 470 A, AC 110–250 V Analogni izhod z vijačnimi sponkami Mehki zaganjalnik SIRIUS 3RW50 Basic Performance za preproste aplikacije za gladek zagon in zaustavitev trifaznih asinhronih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znatni prihranki prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Inovativna funkcija Soft-Torque zagotavlja nežen zagon motorja. Z integrirano daljinsko ponastavitvijo lahko hitro in enostavno odpravite napake na daljavo. Svetovne odobritve (npr. IEC in UL/CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex).
Mehki zaganjalnik Basic Performance 3RW50 je na voljo za omrežja do 600 V v razponu moči do 315 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Na voljo so različne različice naprav za analogni izhod in termistorsko zaščito motorja.
Opcijski komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Za vgradnjo v vrata krmilne omare so na voljo različni moduli HMI.
Mehki zaganjalnik 3RW50 nadomešča preizkušeno serijo 3RW40 (velikosti od S6 do S12).
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.
