Siemens 3RW5217-1AC04 3RW52171AC04 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 48

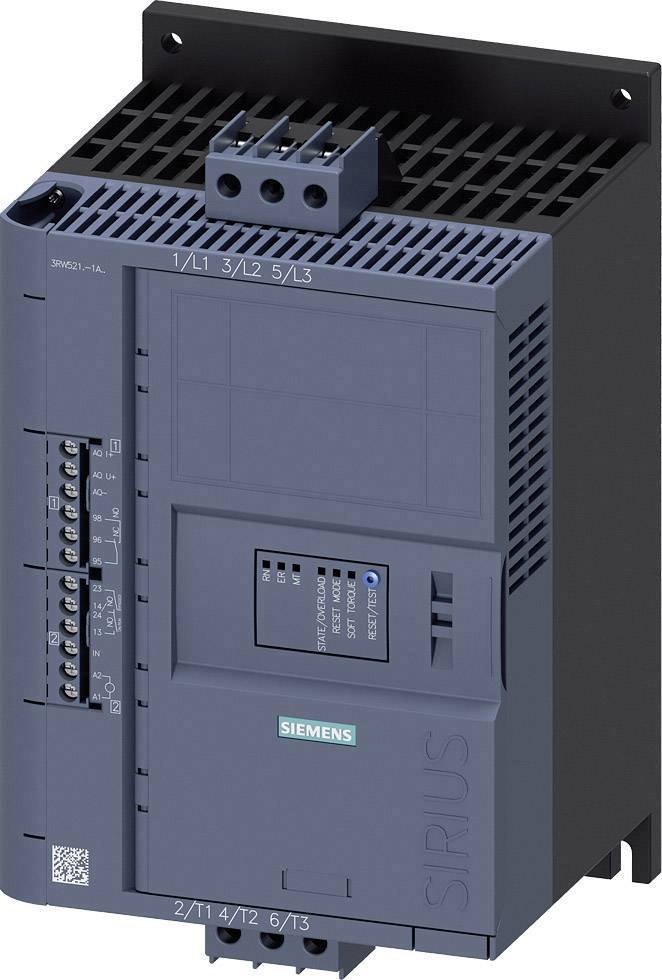

Industrijska komponenta podjetja Siemens, verjetno stikalna naprava ali motorni zaganjalnik, z več priključki in prezračevalnimi odprtinami.

Strežniška soba z več odprtimi stikalnimi omaricami, ki prikazujejo električne komponente in kabelske snope.

Eksplodiran prikaz mehkega zaganjača 3RW52 z modulom HMI in komunikacijskim modulom, montažnim kompletom, pokrovom ventilatorja in pokrovom priključkov.

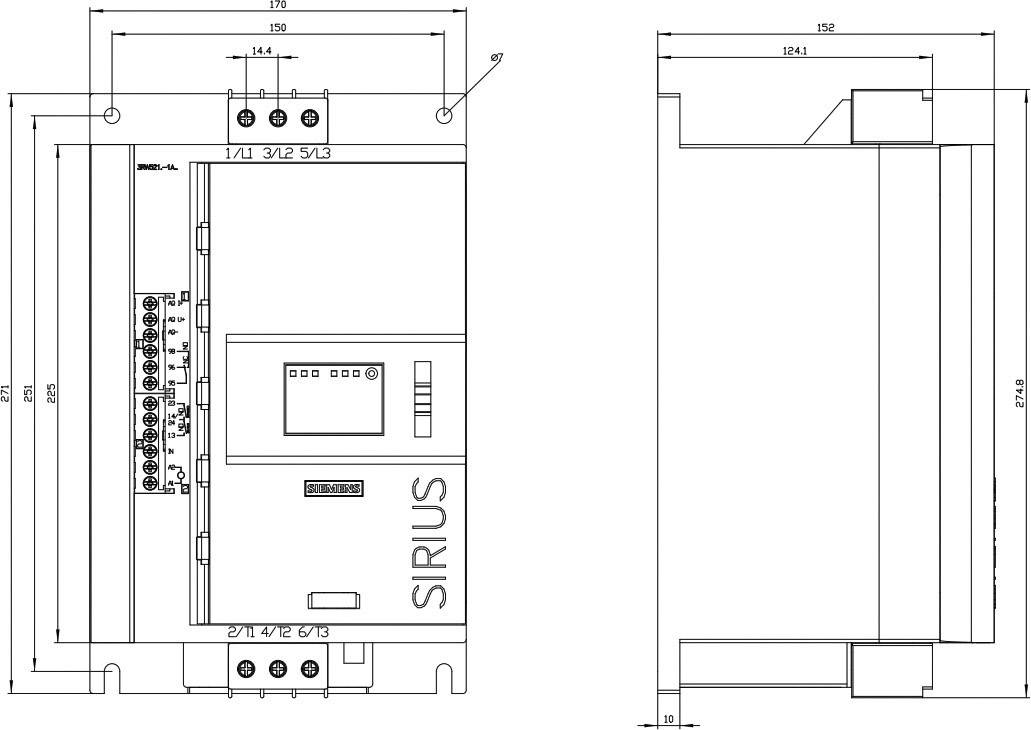

Tehnična risba električnega naprave z dimenzijami in priključno shemo. Naprava z oznako 'SIRIUS'.

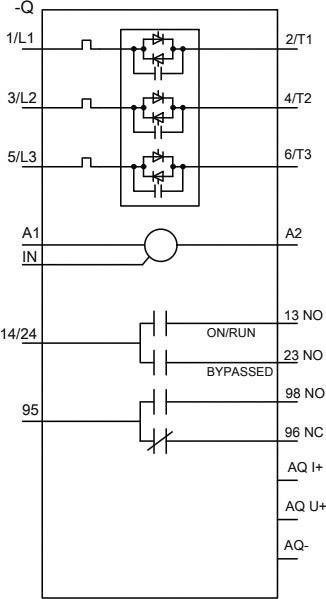

Električna shema prikazuje kontaktor: povezave L1/L2/L3 do T1/T2/T3, priključki tuljave A1/A2, kontakti 13 NO, 23 NO, 14/24, 96 NC, 95.

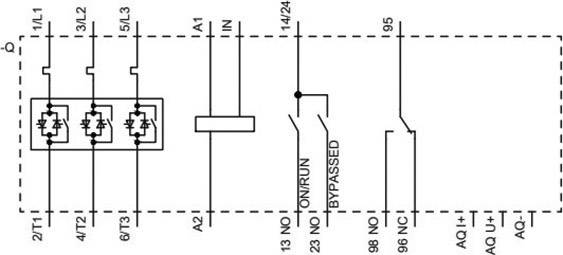

Shematski prikaz elektromehanične sheme vezja z omrežnimi priključki na levi strani in reloji na desni strani.

1/6

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

kos - zaloga Nemčija

Skupaj (1375,00 € / Kos)

1375,00 €

z DDV

Samo 71,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Siemens 3RW5217-1AC04 3RW52171AC04 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Enostavno ožičenje
Nizko vzdrževanje
Nižji stroški pridobitve
Prihranite prostor z zelo kompaktnim dizajnom

Tehnične specifikacije

Velikost BG2
Vrsta zaščite: IP20
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 600 V.
Vrsta pritrditve: pritrditev z vijaki
Zasnova digitalnih izhodov: 2 NO kontakta / 1 preklopni kontakt (CO)

Napetost motorja: 200-480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 38 A

Moč motorja pri 230 V: 11 kW

Moč motorja pri 400 V: 18.5 kW

Nazivna napetost: 200 V
480 V

Delovne faze: 3

Proizv. št. delov: 3RW52171AC04

Nazivni tok: 38 A

Nazivni tok - zaokrožen: 38 A

Vrsta: 3RW5217-1AC04

Moč motorja pri 230 V/ 400 V: 18.5 kW

Mere: (D x Š) 271 mm x 170 mm

Priključek: vijačna sponka

Širina: 170 mm

Dolžina: 271 mm

Globina: 152 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

: Single direction

: IP00

: Adjustable

: 38 A

: 11 kW

: 18.5 kW

: 18.5 kW

: 30 kW

: 40 °C

: TRUE

: AC/DC

: TRUE

: FALSE

UKCA: ni pomembno

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Moč motorja pri 230 V/ 400 V

Siemens 3RW5217-1AC04 3RW52171AC04 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2201619

Priporočeni izdelki

38 A

18.5 kW

11 kW

18.5 kW

Siemens 3RW5213-1AC04 3RW52131AC04 mehki zaganjalnik Moč motorja pri 400 V 5.5 kW Moč motorja pri 230 V 3 kW 200 V, 480 V Nazivni tok 13 A

Št. izdelka:2201617

13 A

5.5 kW

3 kW

5.5 kW

Siemens 3RW5215-1AC04 3RW52151AC04 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2201618

25 A

11 kW

5.5 kW

Siemens 3RW5225-1AC04 3RW52251AC04 mehki zaganjalnik Moč motorja pri 400 V 30 kW Moč motorja pri 230 V 18.5 kW 200 V, 480 V Nazivni tok 63 A

Št. izdelka:2201620

63 A

30 kW

18.5 kW

30 kW

Siemens 3RW5213-1AC14 3RW52131AC14 mehki zaganjalnik Moč motorja pri 400 V 5.5 kW Moč motorja pri 230 V 3 kW 200 V, 480 V Nazivni tok 13 A

Št. izdelka:2201621

13 A

5.5 kW

3 kW

Siemens 3RW5215-1AC14 3RW52151AC14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2201622

25 A

11 kW

5.5 kW

Siemens 3RW5217-1AC14 3RW52171AC14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2201623

38 A

18.5 kW

11 kW

18.5 kW

Siemens 3RW5225-1AC14 3RW52251AC14 mehki zaganjalnik Moč motorja pri 400 V 30 kW Moč motorja pri 230 V 18.5 kW 200 V, 480 V Nazivni tok 63 A

Št. izdelka:2201624

63 A

30 kW

18.5 kW

30 kW

Siemens 3RW5213-3AC04 3RW52133AC04 mehki zaganjalnik Moč motorja pri 400 V 5.5 kW Moč motorja pri 230 V 3 kW 200 V, 480 V Nazivni tok 13 A

Št. izdelka:2201633

13 A

5.5 kW

3 kW

5.5 kW

Siemens 3RW5215-3AC04 3RW52153AC04 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2201634

25 A

11 kW

5.5 kW

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2201619 Siemens 3RW5217-1AC04 3RW52171AC04 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 48

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2201619 Siemens 3RW5217-1AC04 3RW52171AC04 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 48

Opis

Dobri razlogi za uporabo mehkih zaganjalnikov
Električna napetost motorja, tok motorja in navor motorja se ob mehkem zagonu jasno razlikujejo kot pri neposrednem zagonu ali zvezdi delta: rahlo povečanje napetosti motorja, omejen tok motorja in ravno navor motorja nudijo uporabnikom jasne prednosti.
Dobri razlogi za uporabo mehkih zaganjalnikov
Električna napetost motorja, tok motorja in navor motorja se ob mehkem zagonu jasno razlikujejo kot pri neposrednem zagonu ali zvezdi delta: rahlo povečanje napetosti motorja, omejen tok motorja in ravno navor motorja nudijo uporabnikom jasne prednosti.
Dodana vrednost z mehkimi zaganjalniki
Medtem ko je uporaba frekvenčnega pretvornika priporočljiva za aplikacije s prilagodljivimi hitrostmi, so mehki zaganjalniki vedno prva izbira, če aplikacija ne zahteva spremembe hitrosti.
Mehki zaganjalnik SIRIUS 3RW52 je idealna rešitev za normalno zagon in zaustavitev
• 3-fazno krmiljeno
• Izbirni moduli HMI
• Mehek zagon in mehak izliv
• Sodobna hibridna tehnologija preklopa
• Neobvezna integracija TIA / HMI modulov
• Omejitev toka in zaščita pred preobremenitvijo motorja
• Za pogone od 5,5 do 560 kW pri 400 V (največ AC 600 V)
• Vtični komunikacijski moduli (PROFINET, PROFIBUS; Modbus)
• Mehek navor (zmanjša mehansko obremenitev med zagonom in izboljša izpust črpalke)
