Siemens 3RW5245-2AC05 3RW52452AC05 mehki zaganjalnik Moč motorja pri 400 V 160 kW Moč motorja pri 230 V 90 kW 200 V, 600

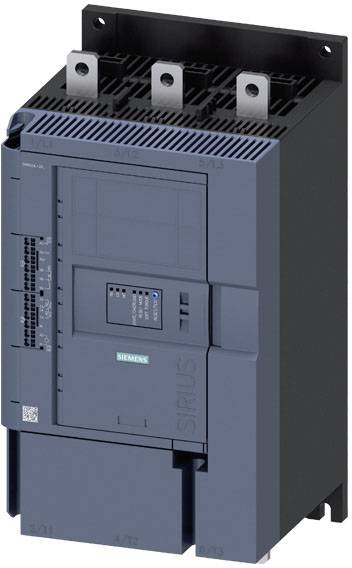

Moder Siemensov električni razdelilnik z več priključki na vrhu in digitalnim zaslonom prikazuje krmilne in nadzorne funkcije za industrijske aplikacije.

Slika je simbolična

Električna omara z različnimi električnimi komponentami in povezanimi kabli, ki se uporabljajo za krmiljenje strojev.

Eksplozijski prikaz stikalne omare s številčenimi komponentami: mehki zaganjalnik, HMI-moduli, stolpni komplet, pokrovi ventilatorjev in montažni komplet.

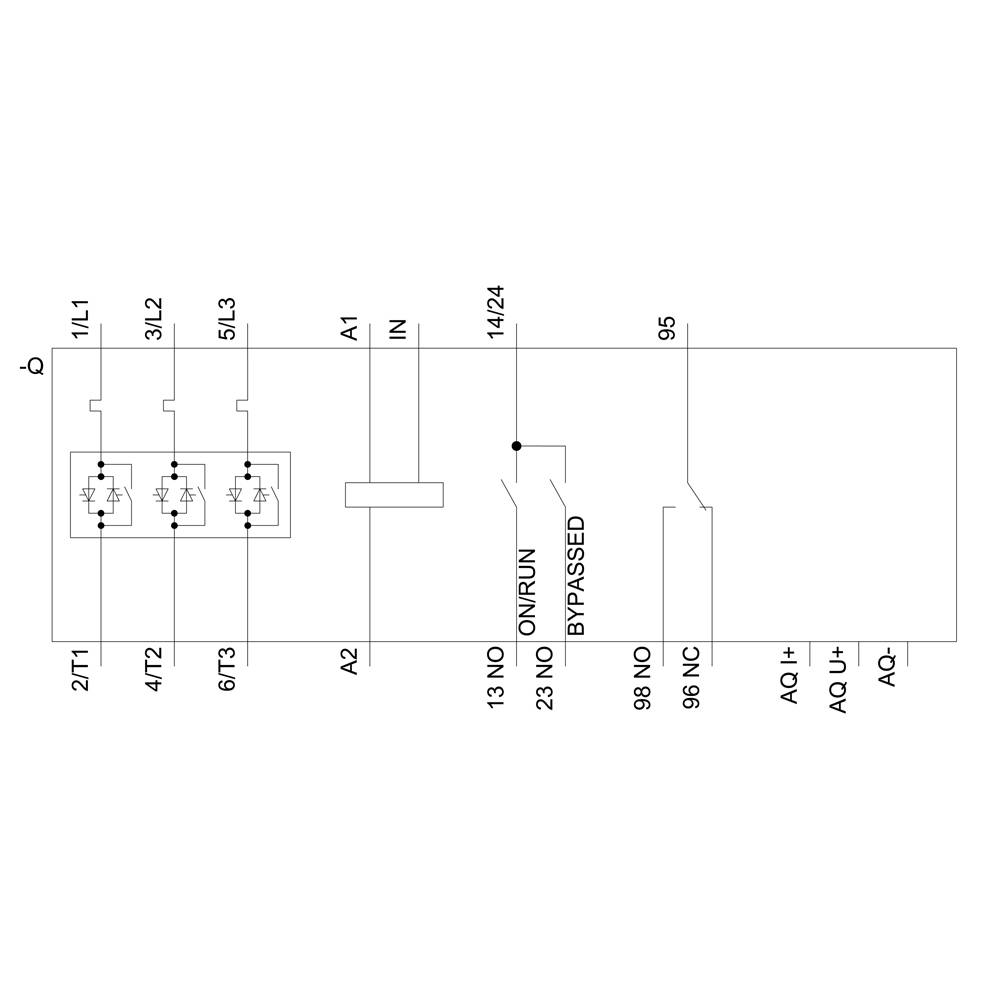

'Električna shema prikazuje kontakte in priključke. Glavni priključki: 1L1, 3L2, 5L3, A1, A2, IN. Druge pomembne oznake: ON/RUN, BYPASSED, AQ+, AQ-.'

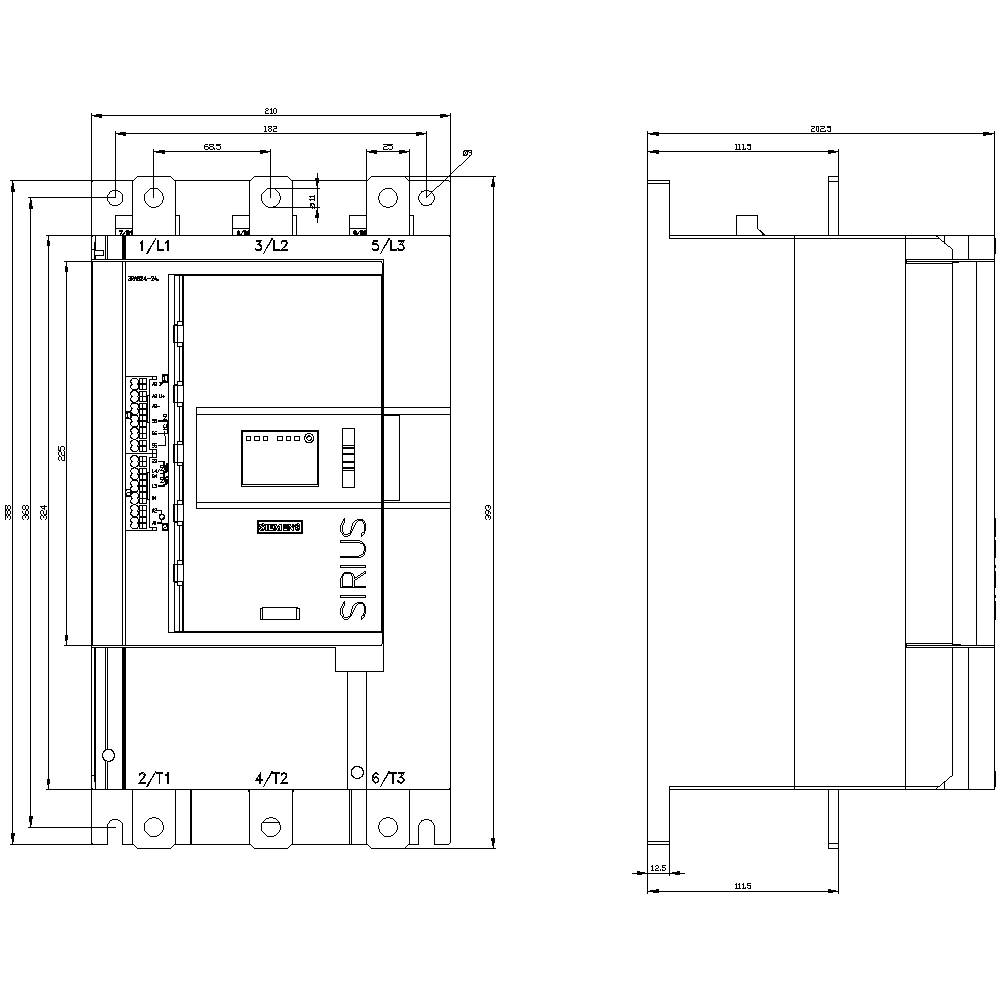

Risba električnega aparata s tehničnimi merami in oznakami. Aparat nosi napis 'SIRIUS'.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

Set (i) - zaloga Nemčija

Skupaj (5665,00 € / Kos)

5665,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Delovna frekvenca: 50/60 Hz
Vrsta pritrditve: vijačna pritrditev
Prenapetostna odpornost: 6 kV
Vrsta zaščite: IP20
Izolacijska napetost: 600V
Število digitalnih vhodov: 1
Zasnova digitalnih izhodov: 2 zaščitna kontakta (NO) / 1 preklopni kontakt (CO)

Napetost motorja: 200-600 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 315 A

Moč motorja pri 230 V: 90 kW

Moč motorja pri 400 V: 160 kW

Nazivna napetost: 200 V
600 V

Proizv. št. delov: 3RW52452AC05

Nazivni tok: 315 A

Nazivni tok - zaokrožen: 315 A

Vrsta: 3RW5245-2AC05

Moč motorja pri 230 V/ 400 V: 160 kW

Mere: (Š x V x G) 210 x 393 x 203 mm

Priključek: priključek tirnice

Širina: 210 mm

Višina: 393 mm

Globina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: ni pomembno

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864483 Siemens 3RW5245-2AC05 3RW52452AC05 mehki zaganjalnik Moč motorja pri 400 V 160 kW Moč motorja pri 230 V 90 kW 200 V, 600

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864483 Siemens 3RW5245-2AC05 3RW52452AC05 mehki zaganjalnik Moč motorja pri 400 V 160 kW Moč motorja pri 230 V 90 kW 200 V, 600

Opis

Mehki zaganjalnik SIRIUS 200–600 V 315 A, AC/DC 24 V Vzmetne sponke analogni izhod SIRIUS 3RW52 Mehki zaganjalnik splošne zmogljivosti za preproste aplikacije za nemoten zagon in zaustavitev trifaznih asinhronih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Zahvaljujoč 3-faznemu krmiljenju je še posebej primeren za velike izhode motorjev in korenska 3 vezja. Inovativna funkcija Soft-Torque zagotavlja nežen zagon motorja. Z integrirano daljinsko ponastavitvijo lahko hitro in enostavno odpravite napake na daljavo. Svetovne odobritve (npr. IEC in UL/CSA).
Mehki zaganjalnik splošne zmogljivosti 3RW52 je na voljo za napajalne sisteme do 600 V v območju moči do 560 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Na voljo so različne različice naprav za analogni izhod in termistorsko zaščito motorja.
Izbirni vtični komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Na voljo so različni HMI moduli za vgradnjo v napravo ali vrata krmilne omare.
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.
