Siemens 3RW5524-1HF04 3RW55241HF04 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480

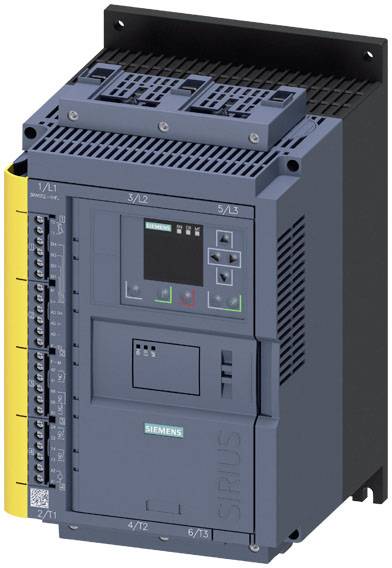

Električna razdelilna omarica Siemens z digitalnim zaslonom in priključki, namenjena krmiljenju in upravljanju električnih motorjev.

Slika je simbolična

Velika elektro omara z numerous sivimi kabli, stikali in elektronskimi komponentami, dobro organizirana in povezana.

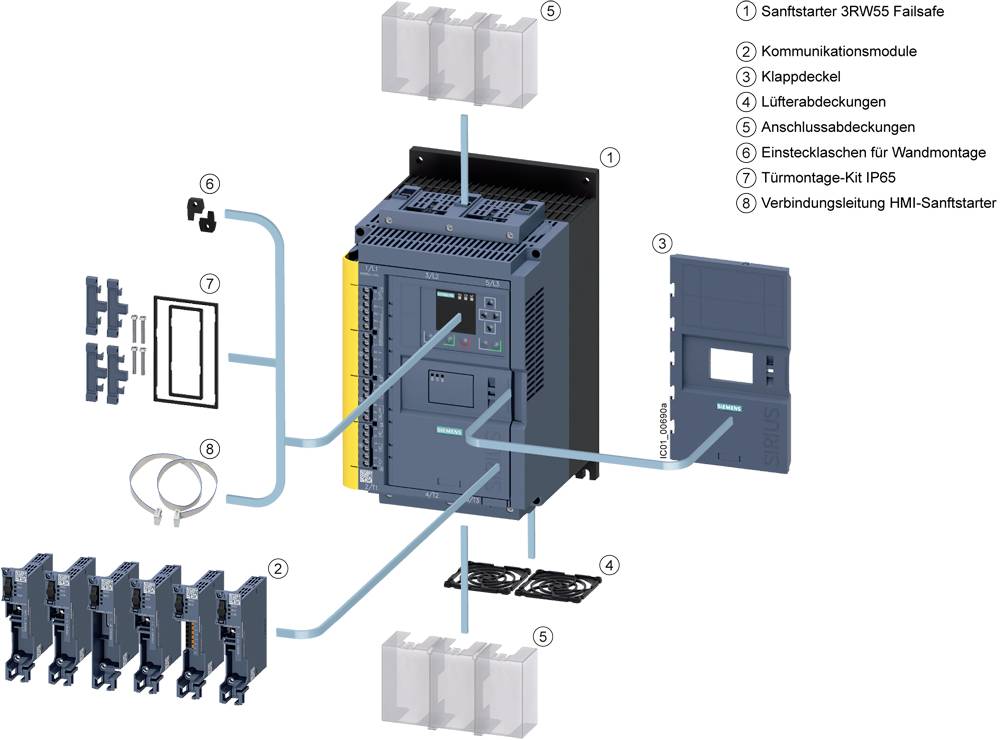

Siemens 3RW5524-1HF04 3RW55241HF04 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480 -2

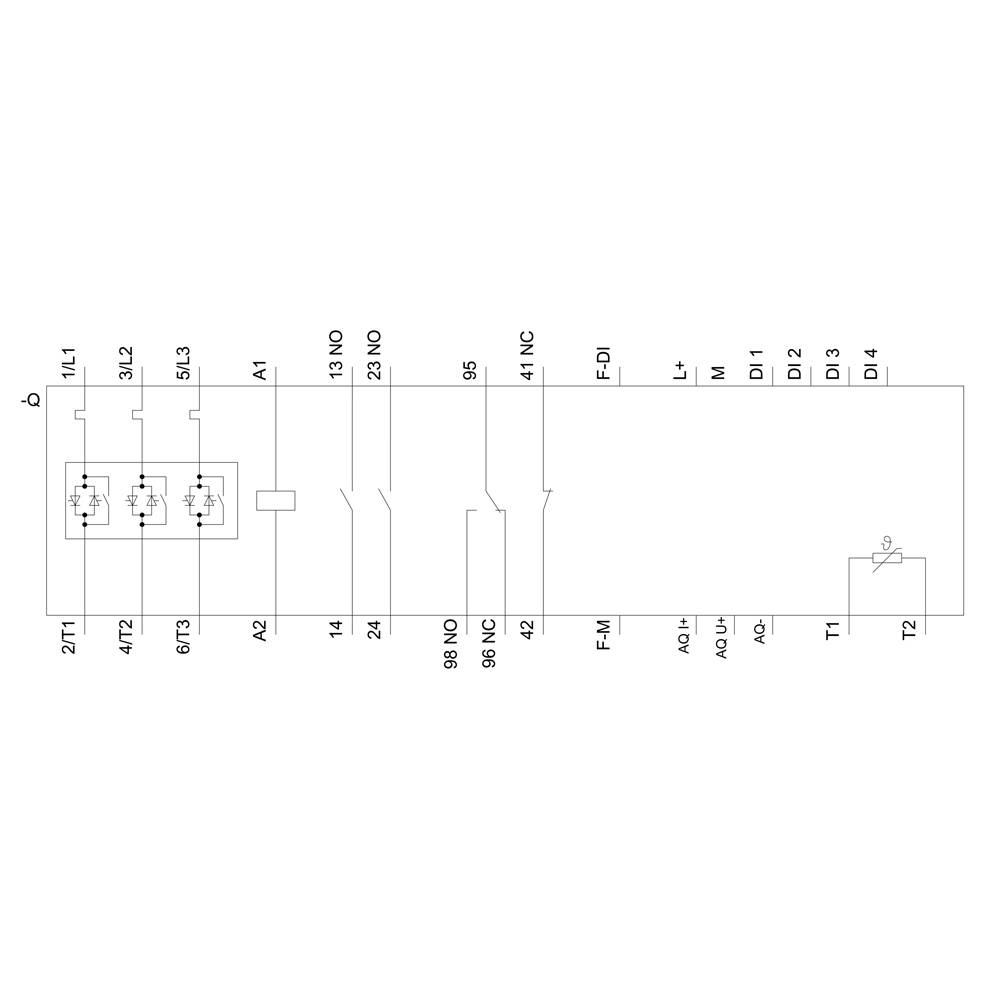

Električna shema z več releji in kontakti. Oznake prikazujejo možnosti priključitve in krmiljenja.

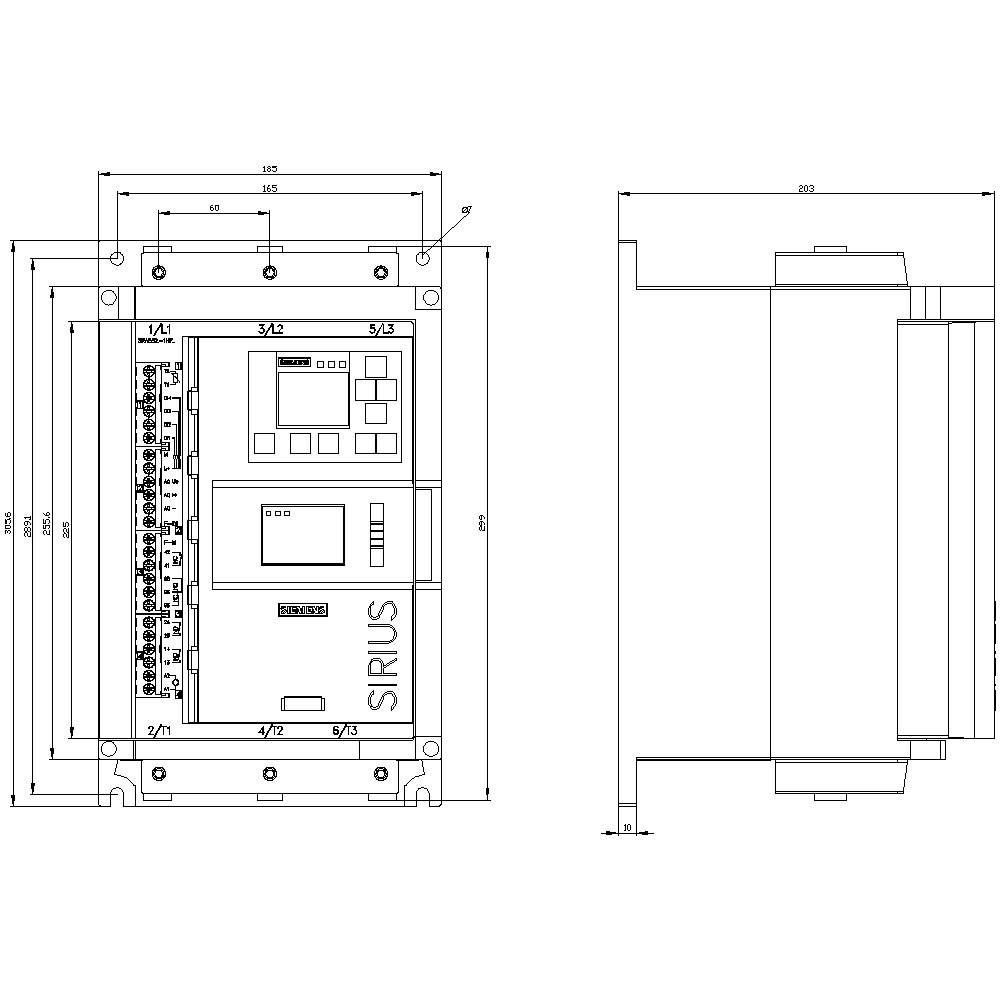

Tehnična risba električnega razdelilnika spredaj in s strani, z natančnimi merami in oznakami.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 12.1.2027

Število

Set (i) - zaloga Nemčija

Skupaj (2569,00 € / Kos)

2569,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število digitalnih vhodov: 4
Zasnova zaščite motorja: elektronska, sprožitev, ko je motor toplotno preobremenjen
Vrsta pritrditve: vijačna pritrditev
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 480V
Vrsta zaščite: IP00
Prenapetostna odpornost: 6 kV
Zasnova digitalnih izhodov: 2 zapirala (NO) / 1 odpirač (NC) / 1 menjalnik (CO)

Napetost motorja: 200-480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 47 A

Moč motorja pri 230 V: 11 kW

Moč motorja pri 400 V: 22 kW

Nazivna napetost: 200 V
480 V

Delovne faze: 3

Izvedba: Različica izdelka: AC/DC 24 V

Proizv. št. delov: 3RW55241HF04

Nazivni tok: 47 A

Nazivni tok - zaokrožen: 47 A

Vrsta: 3RW5524-1HF04

Moč motorja pri 230 V/ 400 V: 22 kW

Čas izteka: 360 s

Mere: (Š x V x G) 185 x 306 x 203 mm

Priključek: vijačna sponka

Širina: 185 mm

Višina: 306 mm

Globina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864605 Siemens 3RW5524-1HF04 3RW55241HF04 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864605 Siemens 3RW5524-1HF04 3RW55241HF04 mehki zaganjalnik Moč motorja pri 400 V 22 kW Moč motorja pri 230 V 11 kW 200 V, 480

Opis

Mehki zaganjalnik SIRIUS 200-480 V 47 A, AC/DC 24 V Failsafe vijačne sponke Mehki zaganjalnik Failsafe SIRIUS 3RW55 High Performance za zahtevne varnostne aplikacije za gladek zagon in zaustavitev trifaznih asinhronih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Zahvaljujoč 3-faznemu krmiljenju še posebej primeren za velike motorje. Inovativni nadzor navora zagotavlja optimalen zagon motorja. Hiter in enostaven zagon s samodejnim parametriranjem ali pomočnikom za uporabo. V prihodnost usmerjeno načrtovanje vzdrževanja s spremljanjem stanja. Odstranljiv HMI z barvnim zaslonom za jasne izmerjene vrednosti in diagnostične prikaze. Svetovne odobritve (npr. IEC in UL/CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex).
Visokozmogljivi varni mehki zaganjalnik 3RW55 je na voljo za napajalne sisteme do 600 V v območju moči do 315 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Analogni izhod in termistorska zaščita motorja sta sestavni del visoko zmogljivega mehkega zaganjalnika.
Izbirni vtični komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Vgrajeni HMI modul lahko vgradite tudi v vrata krmilne omare.
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.

Besedilo je strojno prevedeno.
