Siemens 3RW5534-6HA16 3RW55346HA16 mehki zaganjalnik Moč motorja pri 400 V 55 kW Moč motorja pri 230 V 30 kW 200 V, 690

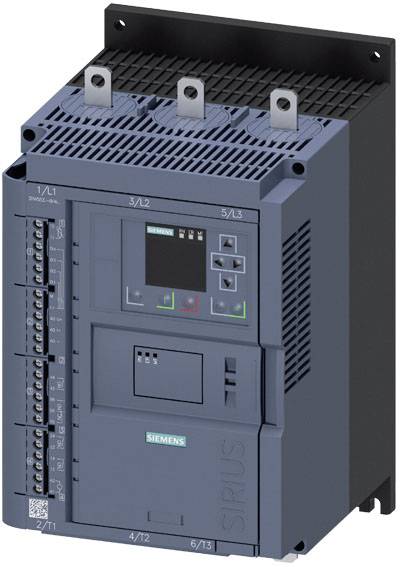

Siemensova električna omarica z različnimi priključki in digitalnim zaslonom. Uporablja se za upravljanje industrijskih strojev.

Slika je simbolična

Električna omarica z več električnimi komponentami in kabli. Prikazuje notranjo razporeditev močnostnih in krmilnih elementov.

Slika prikazuje električno shemo mehkega zaganjača 3RW55 z oštevilčenimi komponentami: komunikacijo, pokrovi, montažnimi kompleti in povezovalnimi kabli.

Električna shema krmilnega sistema: Prikazuje releje, stikala in priključke. Povezave ponazarjajo tok električne energije med posameznimi komponentami.

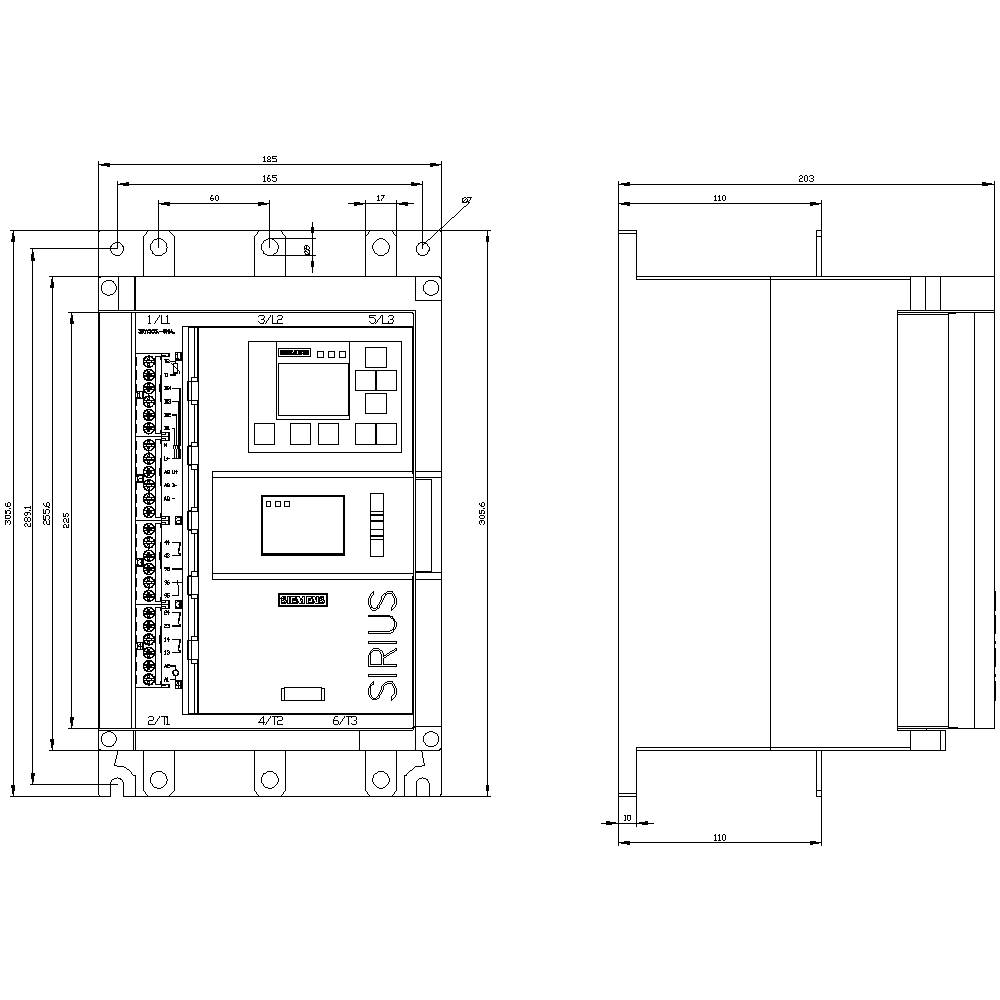

Tehnična risba stikalne naprave z dimenzijami; prikazuje notranji pogled z električnimi komponentami in zunanji pogled ohišja.

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava pon, 26.10.

Število

Set (i) - zaloga Nemčija

Skupaj (4205,00 € / Kos)

4205,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Delovna frekvenca: 50/60 Hz
Vrsta pritrditve: vijačna pritrditev
Prenapetostna odpornost: 8kV
Vrsta zaščite: IP20
Izolacijska napetost: 690V
Število digitalnih vhodov: 4
Zasnova zaščite motorja: elektronska, sprožitev v primeru toplotne preobremenitve motorja
Zasnova digitalnih izhodov: 3 zaščitni kontakti (NO) / 1 preklopni kontakt (CO)

Napetost motorja: 200-690 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 113 A

Moč motorja pri 230 V: 30 kW

Moč motorja pri 400 V: 55 kW

Nazivna napetost: 200 V
690 V

Delovne faze: 3

Proizv. št. delov: 3RW55346HA16

Nazivni tok: 113 A

Nazivni tok - zaokrožen: 113 A

Vrsta: 3RW5534-6HA16

Čas izteka: 360 s

Mere: (Š x V x G) 185 x 306 x 203 mm

Priključek: priključek tirnice

Širina: 185 mm

Višina: 306 mm

Globina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864654 Siemens 3RW5534-6HA16 3RW55346HA16 mehki zaganjalnik Moč motorja pri 400 V 55 kW Moč motorja pri 230 V 30 kW 200 V, 690

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864654 Siemens 3RW5534-6HA16 3RW55346HA16 mehki zaganjalnik Moč motorja pri 400 V 55 kW Moč motorja pri 230 V 30 kW 200 V, 690

Opis

Mehki zaganjalnik SIRIUS 200-690 V 113 A, AC 110-250 V vijačne sponke Visokozmogljiv mehki zaganjalnik SIRIUS 3RW55 za zahtevne aplikacije za gladek zagon in zaustavitev trifaznih asinhronih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Zahvaljujoč 3-faznemu krmiljenju je še posebej primeren za velike izhode motorjev in korenska 3 vezja. Inovativni nadzor navora zagotavlja optimalen zagon motorja. Hiter in enostaven zagon s samodejnim parametriranjem ali pomočnikom za uporabo. V prihodnost usmerjeno načrtovanje vzdrževanja s spremljanjem stanja. Odstranljiv HMI z barvnim zaslonom za jasne izmerjene vrednosti in diagnostične prikaze. Svetovne odobritve (npr. IEC in UL/CSA).
Visokozmogljivi mehki zaganjalnik 3RW55 je na voljo za napajalne sisteme do 690 V v območju moči do 560 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Analogni izhod in termistorska zaščita motorja sta sestavni del visoko zmogljivega mehkega zaganjalnika.
Izbirni vtični komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Vgrajeni HMI modul lahko vgradite tudi v vrata krmilne omare.
Mehki zaganjalnik 3RW55 nadomešča preverjeno serijo 3RW44.
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.
