Siemens 3RW5546-2HF14 3RW55462HF14 mehki zaganjalnik Moč motorja pri 400 V 200 kW Moč motorja pri 230 V 110 kW 200 V, 48

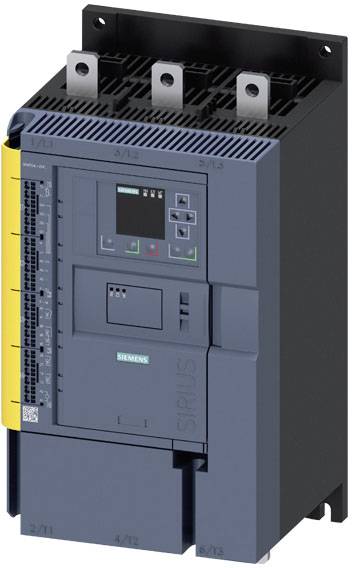

Tukaj je modra Siemensova stikalna omarica, označena z 'Sirius', ki se uporablja v industrijskih krmilnih sistemih.

Slika je simbolična

Več odprtih vrat elektro omar prikazuje kompleksno električno napeljavo in krmilne naprave v svetlo osvetljeni sobi.

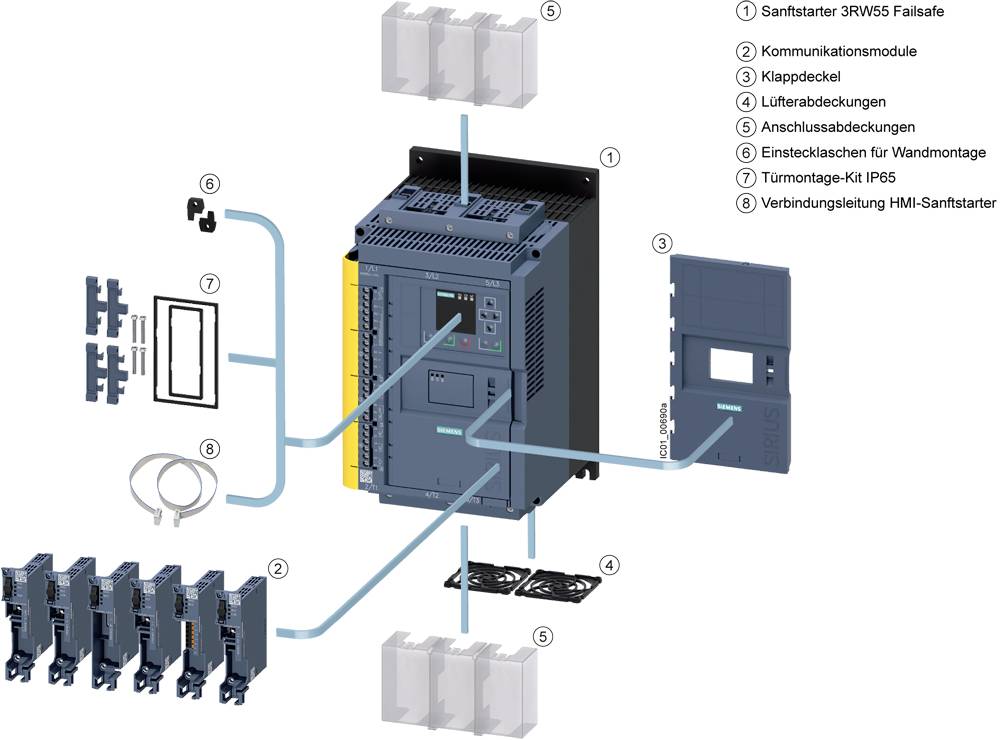

Eksplozijski prikaz mehkega zaganjalnika 3RW55 Failsafe z oštevilčenimi komponentami, kot so komunikacijski moduli, zložljiv pokrov, vtične košare in komplet za namestitev na steber.

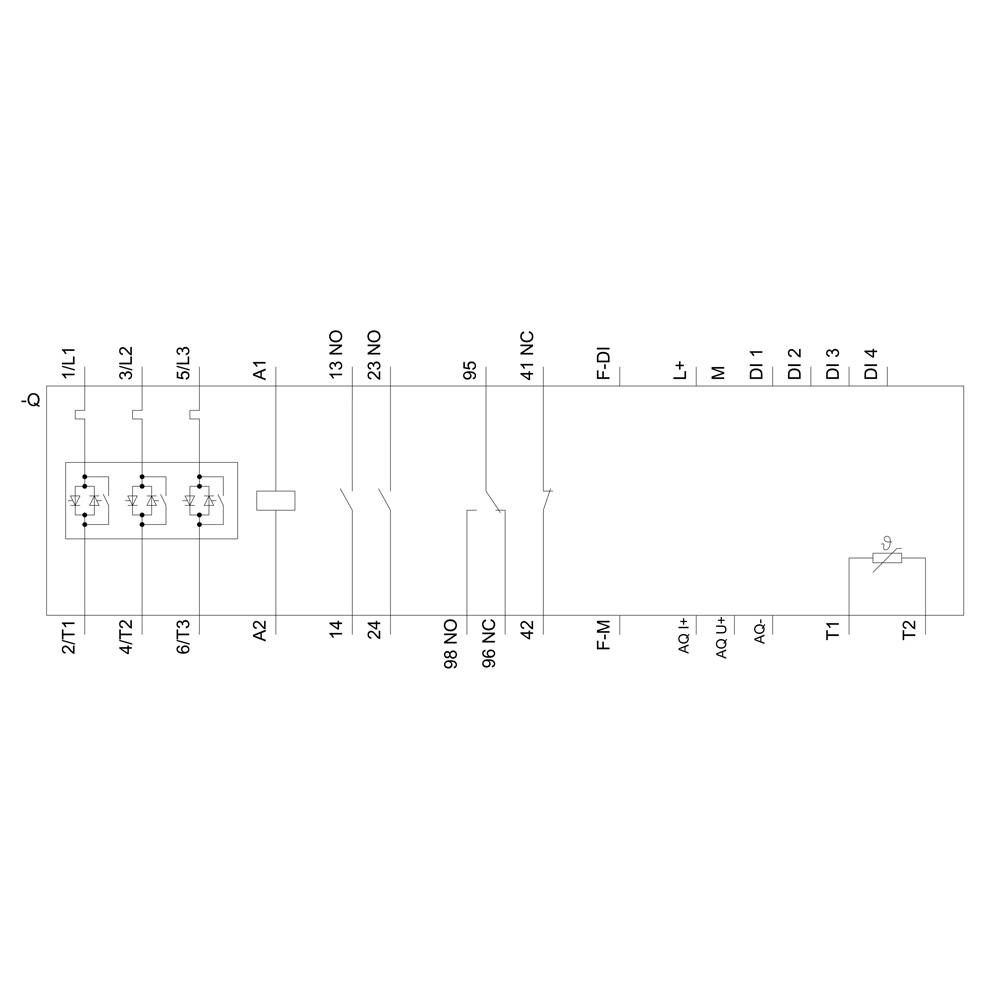

Električna shema sistema z več reloji in električnimi tokokrogi. Prikazuje priključke kot L+, D1, FDI ter položaje stikal.

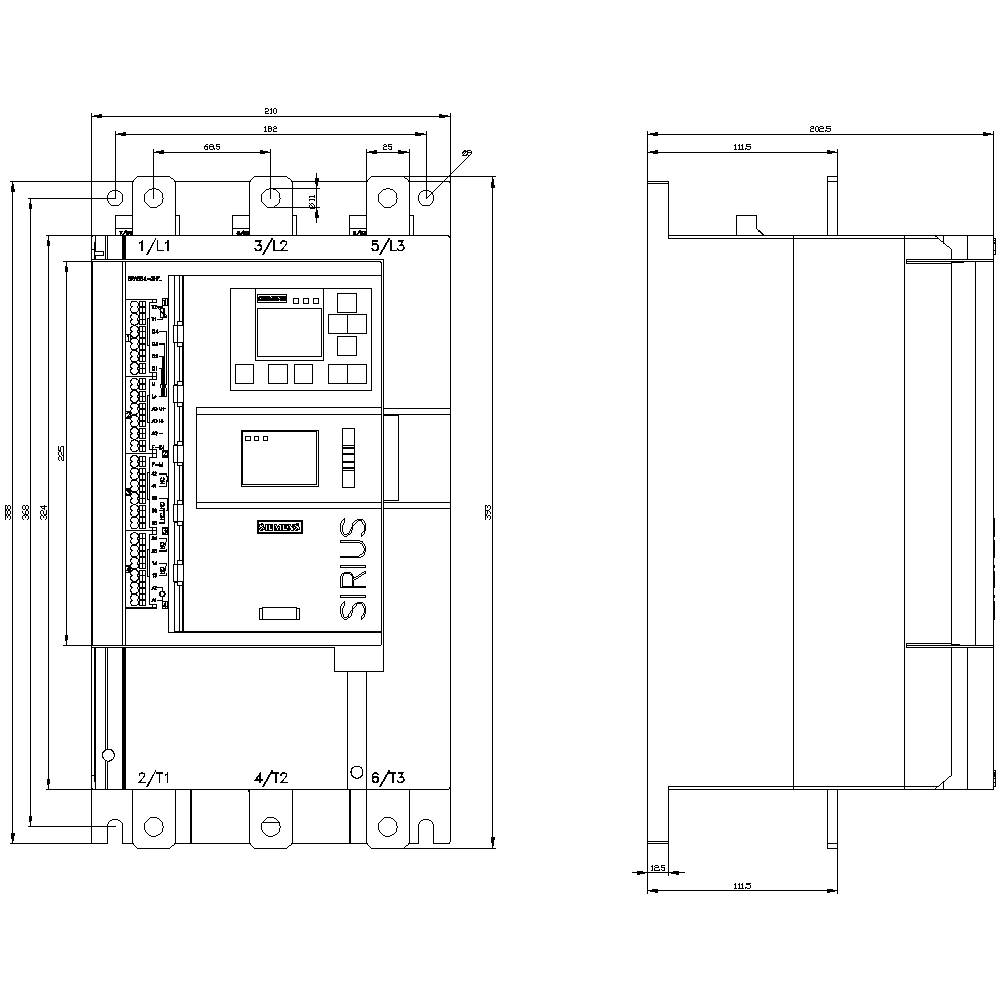

'Tehnična risba električnega komponenta z oznakami in dimenzijami. Pogled od spredaj in stranski pogled naprave.'

1/5

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 12.1.2027

Število

Set (i) - zaloga Nemčija

Skupaj (9929,00 € / Kos)

10.759,00 €

-8 %

9929,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Število digitalnih vhodov: 4
Zasnova zaščite motorja: elektronska, sprožitev v primeru toplotne preobremenitve motorja
Vrsta pritrditve: vijačna pritrditev
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 480V
Vrsta zaščite: IP00
Prenapetostna odpornost: 6 kV
Zasnova digitalnih izhodov: 2 zapirala (NO) / 1 odpirač (NC) / 1 menjalnik (CO)

Napetost motorja: 200-480 V

Vrsta izdelka: mehki zaganjalnik

Priključni tok: 370 A

Moč motorja pri 230 V: 110 kW

Moč motorja pri 400 V: 200 kW

Nazivna napetost: 200 V
480 V

Delovne faze: 3

Izvedba: Različica izdelka: AC 110-250V

Proizv. št. delov: 3RW55462HF14

Nazivni tok: 370 A

Nazivni tok - zaokrožen: 370 A

Vrsta: 3RW5546-2HF14

Moč motorja pri 230 V/ 400 V: 200 kW

Čas izteka: 360 s

Mere: (Š x V x G) 210 x 393 x 203 mm

Priključek: vzmetna sponka

Širina: 210 mm

Višina: 393 mm

Globina: 203 mm

Maks. temperatura: +60 °C

Min. temperatura: -25 °C

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nazivni tok - zaokrožen

Moč motorja pri 400 V

Moč motorja pri 230 V

Nazivna napetost

Siemens "delete" mehki zaganjalnik Moč motorja pri 400 V 1.1 kW Moč motorja pri 230 V 0.55 kW 200 V, 400 V Nazivni tok 3 A

Št. izdelka:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 mehki zaganjalnik Moč motorja pri 400 V 11 kW Moč motorja pri 230 V 5.5 kW 200 V, 480 V Nazivni tok 25 A

Št. izdelka:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 mehki zaganjalnik Moč motorja pri 400 V 18.5 kW Moč motorja pri 230 V 11 kW 200 V, 480 V Nazivni tok 38 A

Št. izdelka:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 480 V Nazivni tok 143 A

Št. izdelka:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 mehki zaganjalnik Moč motorja pri 400 V 75 kW Moč motorja pri 230 V 37 kW 200 V, 600 V Nazivni tok 143 A

Št. izdelka:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864722 Siemens 3RW5546-2HF14 3RW55462HF14 mehki zaganjalnik Moč motorja pri 400 V 200 kW Moč motorja pri 230 V 110 kW 200 V, 48

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864722 Siemens 3RW5546-2HF14 3RW55462HF14 mehki zaganjalnik Moč motorja pri 400 V 200 kW Moč motorja pri 230 V 110 kW 200 V, 48

Opis

Mehki zaganjalnik SIRIUS 200–480 V 370 A, AC 110–250 V Varne vzmetne sponke Mehki zaganjalnik Varen pred napakami SIRIUS 3RW55 Visoka zmogljivost za zahtevne varnostne aplikacije za gladek zagon in zaustavitev trifaznih asinhronskih motorjev.
Neskončno spremenljiv zagon, zmanjšanje tokovnih konic, izogibanje nihanju omrežne napetosti med zagonom, razbremenitev napajalnega omrežja, zmanjšanje mehanske obremenitve v pogonu, znaten prihranek prostora in ožičenja v primerjavi s zaganjalniki zvezda-trikot in frekvenčnimi pretvorniki, preklapljanje brez vzdrževanja in izjemno enostavno rokovanje. Integriran bypass omogoča zelo kompaktno zasnovo, varčuje z energijo in zagotavlja manj segrevanja v krmilni omarici. Inteligentne nadzorne funkcije varujejo mehki zaganjalnik pred pregrevanjem in motor pred preobremenitvijo. Poleg tega lahko omejite tok med zagonom na nastavljivo največjo vrednost. Zahvaljujoč 3-faznemu krmiljenju še posebej primeren za velike motorje. Inovativni nadzor navora zagotavlja optimalen zagon motorja. Hiter in enostaven zagon s samodejnim parametriranjem ali pomočnikom za uporabo. V prihodnost usmerjeno načrtovanje vzdrževanja s spremljanjem stanja. Odstranljiv HMI z barvnim zaslonom za jasne izmerjene vrednosti in diagnostične prikaze. Svetovne odobritve (npr. IEC in UL/CSA) tudi za potencialno eksplozivne aplikacije (ATEX ali IEC Ex).
Visokozmogljivi varni mehki zaganjalnik 3RW55 je na voljo za napajalne sisteme do 600 V v območju moči do 315 kW s krmilno napajalno napetostjo 24 V ali 110-250 V in dosledno z vijačnimi in vzmetnimi sponkami. Analogni izhod in termistorska zaščita motorja sta sestavni del visoko zmogljivega mehkega zaganjalnika.
Izbirni vtični komunikacijski moduli omogočajo povezavo preko PROFINET, PROFIBUS in Modbus TCP. Vgrajeni HMI modul lahko vgradite tudi v vrata krmilne omare.
Mehki zaganjalnik SIRIUS 3RW5 - tako prilagodljiv kot vaša naloga.

Besedilo je strojno prevedeno.
