Siemens 3SE52340HE101AC4 3SE5234-0HE10-1AC4 položajno stikalo 4 A valjčni vzvod, kovinska ročica , valj iz umetne mase I

Mejni stikalni element Siemens z vzvodom, zelenim ohišjem in črnim zgornjim delom. Uporablja se v industrijskih aplikacijah za nadzor položaja.

Slika je simbolična

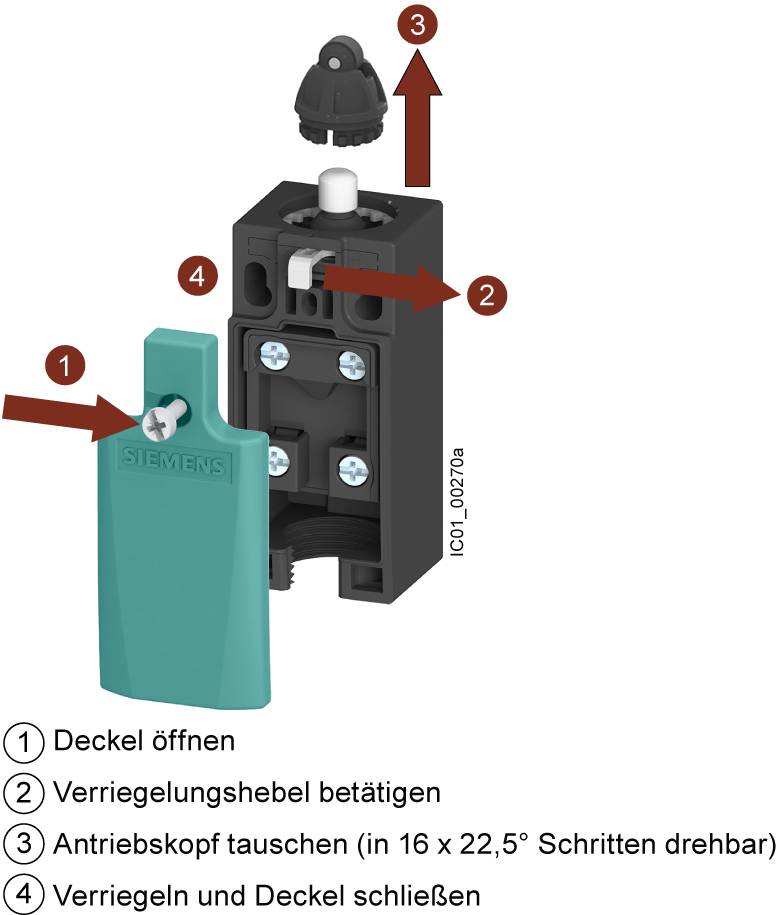

Navodila za upravljanje naprave Siemens: 1) Odprite pokrov, 2) Premaknite zaklepni vzvod, 3) Zamenjajte pogonsko glavo, 4) Zaklenite in zaprite pokrov.

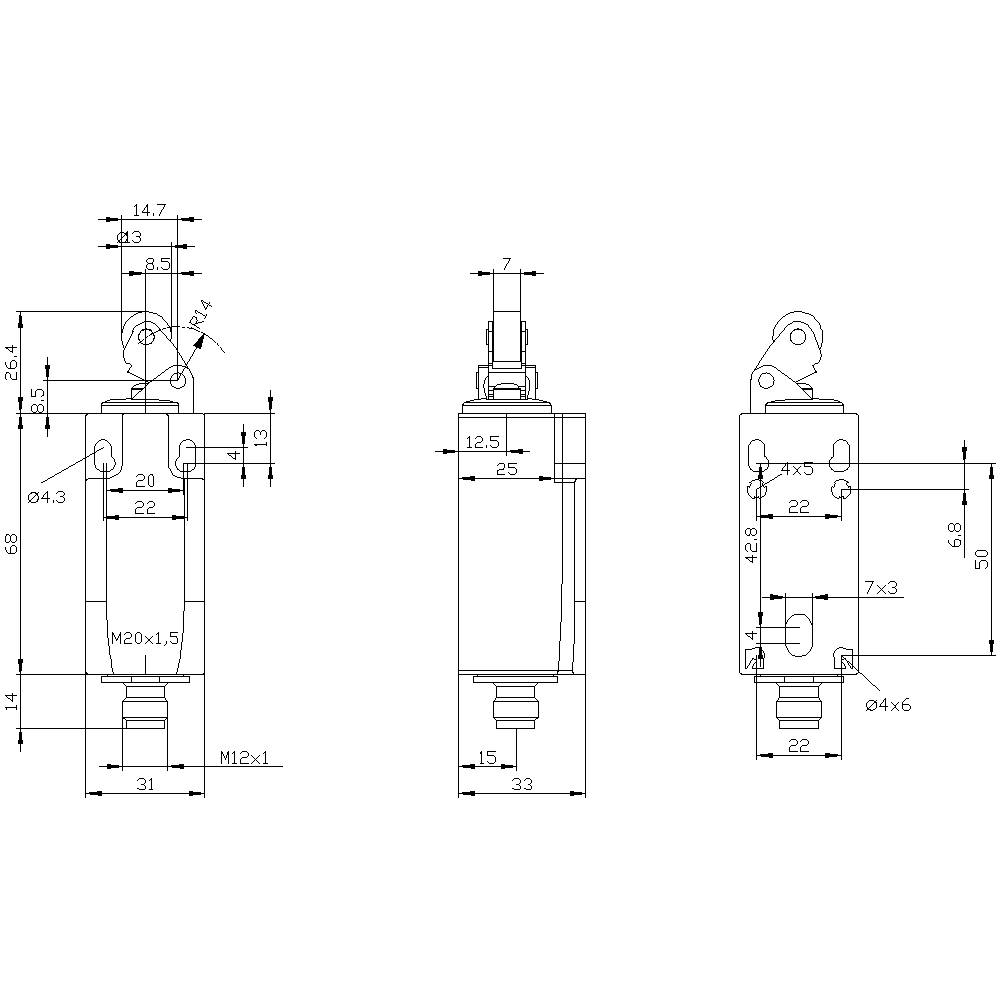

Tehnični načrt valja z merami v milimetrih. Prikazani so sprednji pogled, stranski pogled z leve in stranski pogled z desne.

1/3

Slika je simbolična

Podatkovni list izdelka (PDF)

Dostava tor, 6.10.

Število

kos - zaloga Nemčija

Skupaj (75,99 € / Kos)

75,99 €

z DDV

Samo 9,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta pritrditve: pritrditev z vijaki
Število stikalnih stikal: 1
Delovna frekvenca: 50/60 Hz
Izolacijska napetost: 250V

Vrsta izdelka: položajno stikalo

Priključek: vtič

Aktivacija - vrsta: valjčni vzvod
kovinska ročica
valj iz umetne mase

Preklopni tok maks.: 4 A

Kontakt: 1 odpiralo
1 zapiralo
1 menjalo

Material kontakta: srebrova zlitina

Teža: 87 g

Potrditvena moč: 10 N

Min. temperatura: -25 °C

Maks. temperatura: +85 °C

: IP65

Velikost navoja: M12

Mehanska življenjska doba: 1.5E7

Električna življenjska doba: 100000

Material: plastika

Širina: 31 mm

Vrsta: 3SE5234-0HE10-1AC4

Vsebina: 1 kos

Mere: (D x Š) 108.4 mm x 31 mm

Skladnost z RoHS: Ja

Dolžina: 108.4 mm

: Quick-break switch

: Plastic

: TRUE

: Other

: FALSE

: None

: None

: None

: Cuboid

: IP65

: TRUE

: 1

: Roller lever

: None

: FALSE

: 4 A

: 4 A

: 0.55 A

: 3 A

: 31 mm

: 33 mm

: 108.4 mm

: FALSE

: 1

: 1

: 0

: Roller cam straight

: 12

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Vrsta

Vrsta zaščite

Preklopni tok maks.

Aktivacija - vrsta

Kontakt

Siemens 3SE51120BF01 3SE5112-0BF01 položajno stikalo 6 A kotni valjasti vzvod, kovinska ročica , valj iz umetne mase IP66, IP67 1 kos

Št. izdelka:1699422

3SE5112-0BF01

IP66IP67

6 A

kotni valjasti vzvodkovinska ročica valj iz umetne mase

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BH50 3SE5112-0BH50 položajno stikalo 6 A obračalna ročica, kovinska ročica , valj iz umetne mase IP66, IP67 1 kos

Št. izdelka:1699582

3SE5112-0BH50

IP66IP67

6 A

obračalna ročicakovinska ročica valj iz umetne mase

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120CC021AJ0 3SE5112-0CC02-1AJ0 položajno stikalo 6 A potopni bat, odmikač iz žlahtnega jekla IP66, IP67 1 kos

Št. izdelka:1699583

3SE5112-0CC02-1AJ0

IP66IP67

6 A

potopni batodmikač iz žlahtnega jekla

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120CH01 3SE5112-0CH01 položajno stikalo 6 A obračalna ročica, kovinska ročica IP66, IP67 1 kos

Št. izdelka:1699584

3SE5112-0CH01

IP66IP67

6 A

obračalna ročicakovinska ročica

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BD02 3SE5112-0BD02 položajno stikalo 6 A valj iz legiranega jekla, valjčni dročnik IP66, IP67 1 kos

Št. izdelka:1704984

3SE5112-0BD02

IP66IP67

6 A

valj iz legiranega jeklavaljčni dročnik

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BB01 3SE5112-0BB01 položajno stikalo 6 A potopni bat, odmikač iz žlahtnega jekla IP66, IP67 1 kos

Št. izdelka:1746804

3SE5112-0BB01

IP66IP67

6 A

potopni batodmikač iz žlahtnega jekla

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BC02 3SE5112-0BC02 položajno stikalo 6 A potopni bat, odmikač iz žlahtnega jekla IP66, IP67 1 kos

Št. izdelka:1746805

3SE5112-0BC02

IP66IP67

6 A

potopni batodmikač iz žlahtnega jekla

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BE01 3SE5112-0BE01 položajno stikalo 6 A valjčni vzvod, kovinska ročica , valj iz umetne mase IP66, IP67 1 kos

Št. izdelka:1746806

3SE5112-0BE01

IP66IP67

6 A

valjčni vzvodkovinska ročica valj iz umetne mase

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BH01 3SE5112-0BH01 položajno stikalo 6 A obračalna ročica, kovinska ročica IP66, IP67 1 kos

Št. izdelka:1746807

3SE5112-0BH01

IP66IP67

6 A

obračalna ročicakovinska ročica

1 odpiralo1 zapiralo1 menjalo

Siemens 3SE51120BH02 3SE5112-0BH02 položajno stikalo 6 A obračalna ročica, kovinska ročica IP66, IP67 1 kos

Št. izdelka:1746808

3SE5112-0BH02

IP66IP67

6 A

obračalna ročicakovinska ročica

1 odpiralo1 zapiralo1 menjalo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1746433 Siemens 3SE52340HE101AC4 3SE5234-0HE10-1AC4 položajno stikalo 4 A valjčni vzvod, kovinska ročica , valj iz umetne mase I

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1746433 Siemens 3SE52340HE101AC4 3SE5234-0HE10-1AC4 položajno stikalo 4 A valjčni vzvod, kovinska ročica , valj iz umetne mase I

Izjava o skladnosti

Izjava o skladnosti 1746433 Siemens 3SE52340HE101AC4 3SE5234-0HE10-1AC4 položajno stikalo 4 A valjčni vzvod, kovinska ročica , valj iz umetne mase I

Opis

Položaj stikalo Plastično ohišje po standardu DIN EN 50047, 31 mm 1S / 1NC Stikalo za skok vgrajeno (ni mogoče zamenjati) z vtičem M12, 4-polna nastavitev Pin: Pin1 = 21, Pin2 = 22 Pin3 = 13, Pin4 = 14 za največ 250 V in 4 Valjčna ročica s plastičnim valjem 13 mm
