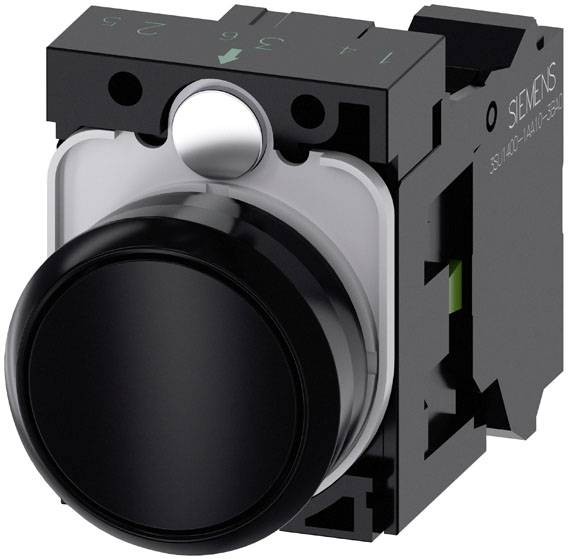

Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 tipkalo prednji obroč iz umetne mase, okroglo gumb črna 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
26,99 €
3
4% = 1,17 €
25,82 €
5
6% = 1,64 €
25,35 €
10
7% = 1,95 €
25,04 €
25
9% = 2,31 €
24,68 €
50
10% = 2,70 €
24,29 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (26,99 € / Kos)
26,99 €
z DDV
Na voljo samo 3 Set (i) - zaloga Nemčija
Tehnične specifikacije
- Vrsta montaže: montaža na sprednjo ploščo
- Število ukaznih točk: 1
- Izvedba aktuatorja: tipka, ploščata
- Vgradna širina: 29,5 mm
- Vgradna višina: 11 mm
- Material / upravljalni element: plastika
- Sestavni del izdelka / sprednji obroč: da
- Pritezni moment / vijakov v držalu / največ: 1,2 Nm
- Oblika sprednjega obroča: standardna
- Vgradna globina: 49,7 mm
- Oblika / vgradne odprtine: okrogla
- Material / nosilec: plastika
- Preklopna frekvenca / največ [1/h]: 3600
- Stopnja zaščite IP / priključne sponke: IP20
- Odpornost na vibracije: 10 ... 500Hz: 5g
- Zaščitni razred opreme: II
- Toleranca pozitivnega vgradnega premera: 0,4 mm
- Prerez priključnega vodnika / poln / brez obdelave konca žile / največ: 1,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žice / minimalno: 0,25 mm²
- Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra / največ: 0,75 mm²
- Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra / najmanj: 0,25 mm²
- Prerez priključnega vodnika / fino vijačen / brez obdelave konca jedra / največ: 1,5 mm²
- Prerez povezljivega vodnika / fino pleten / brez obdelave konca žice / najmanj: 0,25 mm²
- Prerez priključnega vodnika / za pomožne kontakte / polno ali vijačno / največ: 1,5 mm²
- Število kontaktnih modulov: 1
- Pritezni moment / vijakov v držalu / najmanj: 1 Nm
- Tip prereza povezljivih vodnikov / za AWG linije: 2x (24 ... 16)
- Tip prereza priključnega vodnika / polno / brez obdelave koncev žice: 2x (0,25 ... 1,5 mm²)
- Vrsta preseka povezljivega vodnika / fino vijačni / z obdelavo konca jedra: 2x (0,25 ... 0,75 mm²)
- Tip preseka povezljivega vodnika / fino pleten / brez obdelave konca žice: 2x (0,25 ... 1,5 mm²)
- Zaključek kontaktnih/pomožnih kontaktov: srebrna zlitina
- Številka AWG / kot kodiran presek priključnega vodnika / največ: 16
- Številka AWG / kot kodiran presek priključnega vodnika / najmanj: 24
- Vrsta montaže / modulov in dodatkov: Montaža na sprednjo ploščo
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri DC / nazivna vrednost / največ: 500 V
- Delovna napetost / pri DC / nazivna vrednost / najmanj: 5 V
- Trajni tok / C-karakteristika odklopnika [A]: 10
- Izolacijska napetost / nazivna vrednost: 500 V
- Sestavni del izdelka/osvetlitev: št
- Vrsta napetosti / delovna napetost: AC/DC
- Prenapetostna odpornost / nazivna vrednost: 6 kV
- Toplotni tok: 10A
- Stopnja onesnaženosti: 3
- Vrsta izdelka
tipkalo
- Značilnosti stikal/tipk
prednji obroč iz umetne mase
okroglo
- Aktivacija - vrsta
gumb
- Barva
črna
- Gumb-Ø
29.45 mm
- Motiv za tisk
brez
- Priključek
vzmetna sponka
- Oblika
Okrogla
- Funkcije
tipkalno
- Kontakt
1 zapiralo
- Mehanska življenjska doba
10000000
- Električna življenjska doba
10000000
- Vgradnja - premer
22.3 mm
- Izvedba
kompletna naprava
IP66
IP67
IP69/IP69K
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Preklopni položaji
1 x izklop/(vklop)

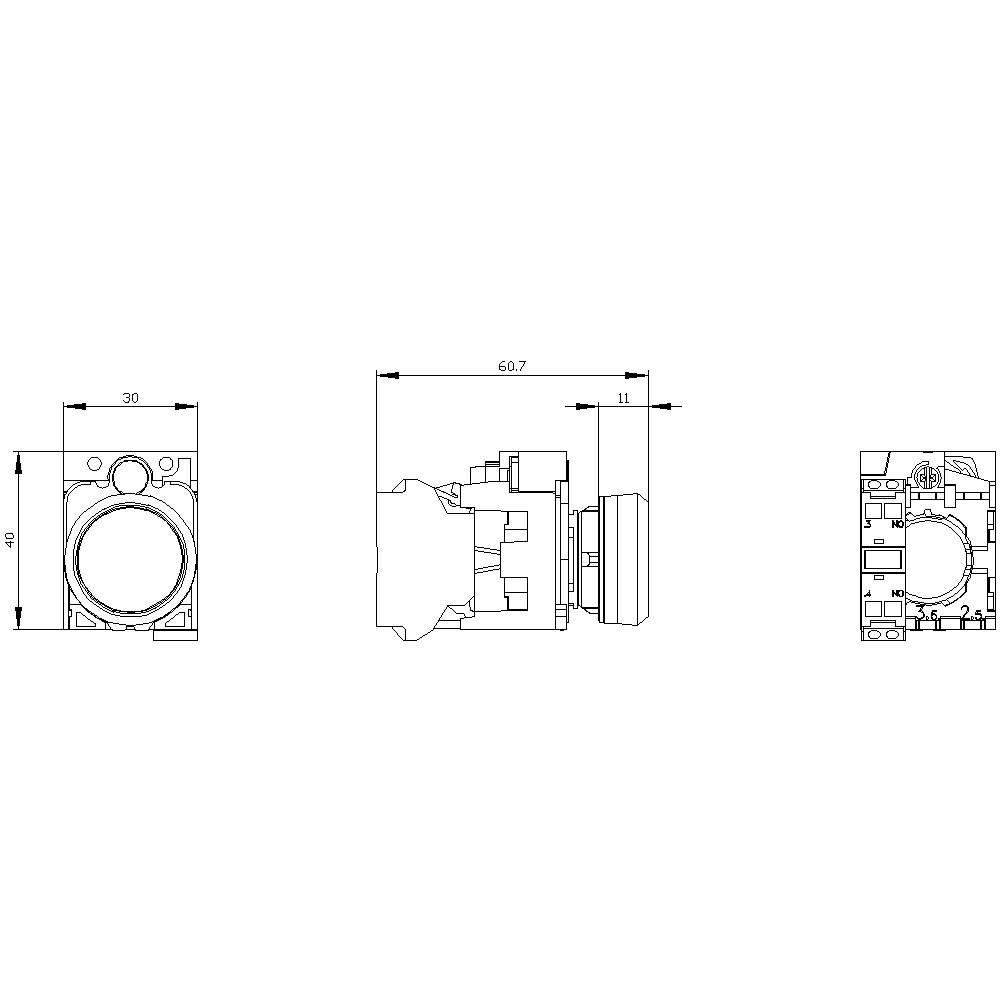

- Širina
30 mm
- Višina
40 mm
- Vsebina
1 kos
- Mere
(Š x V) 30 mm x 40 mm
- Skladnost z RoHS
Ja
- Vrsta
3SU1100-0AB10-3BA0
Spring clamp connection
IP67/IP69K
0
1
0
Other
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2863860 Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 tipkalo prednji obroč iz umetne mase, okroglo gumb črna 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2863860 Siemens 3SU11000AB103BA0 3SU1100-0AB10-3BA0 tipkalo prednji obroč iz umetne mase, okroglo gumb črna 1 kos
Opis
Tipka, 22 mm, okrogla, umetna masa, črna, tipka, ploščata, trenutni kontakt, z 1NO držalom, vzmetni priključek Tipka SIRIUS ACT za preklapljanje in krmiljenje električnih porabnikov.
Siemens pod blagovno znamko SIRIUS ACT ponuja edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.

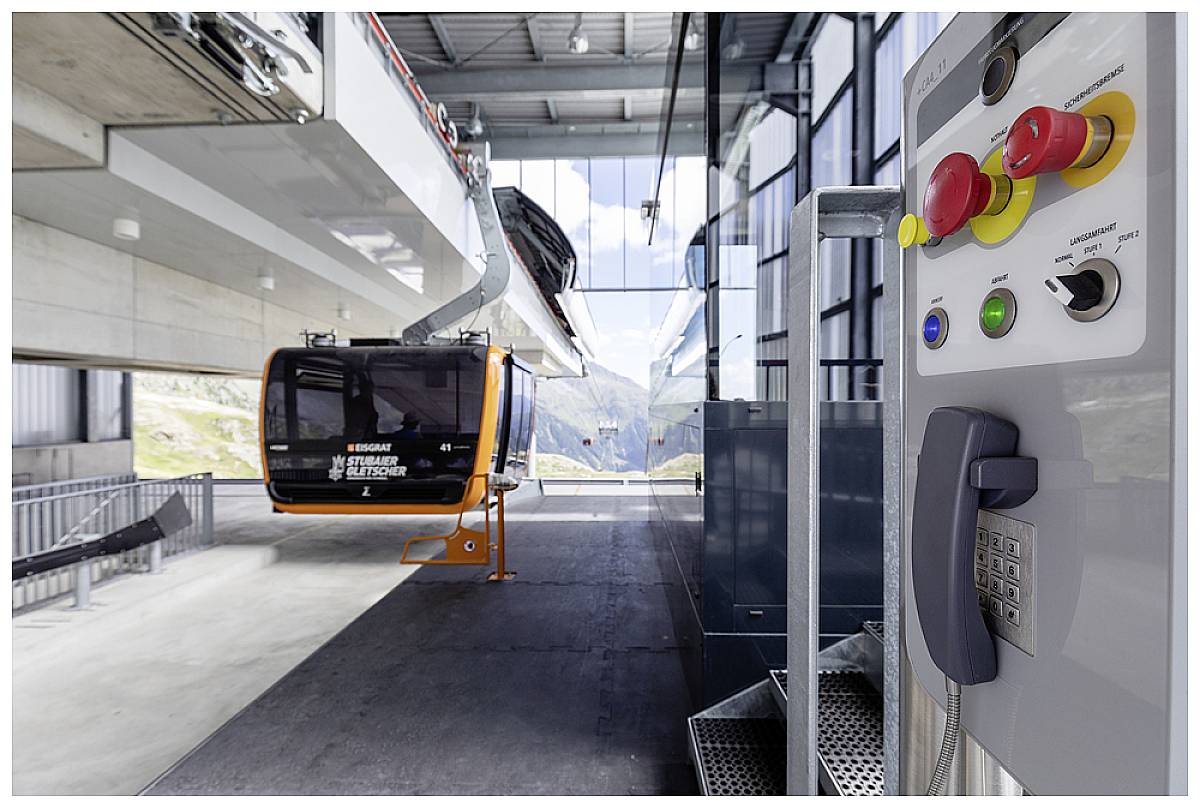

Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Razpoložljive izvedbe: večbarvne, osvetljene/neosvetljene, z/brez napisa, zaskočenje/trenutna aktivacija, različne višine tipk in sprednjega obroča.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
