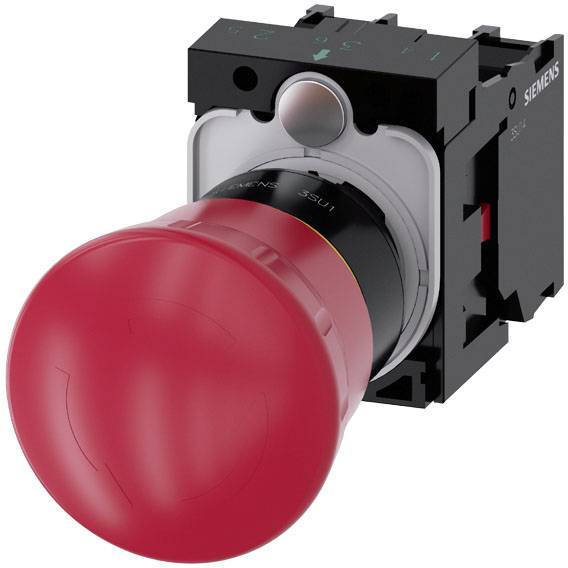

Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 gobasto pritisno tipkalo za ustavitev v sili s stikalom za zaustavitev v sil
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
81,99 €
3
3% = 2,27 €
79,72 €
5
4% = 3,18 €
78,81 €
10
5% = 3,79 €
78,20 €
25
5% = 4,47 €
77,52 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (81,99 € / Kos)
81,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta montaže: montaža na sprednjo ploščo
- Število ukaznih točk: 1
- Izvedba prožilnega elementa: pozitivni zaskok
- Vgradna širina: 40 mm
- Vgradna višina: 46,4 mm
- Material / upravljalni element: plastika
- Funkcija izdelka / funkcija IZKLOP V SILI: da
- Pritezni moment / vijakov v držalu / največ: 1,2 Nm
- Vgradna globina: 70,6 mm
- Oblika / vgradne odprtine: okrogla
- Material / nosilec: plastika
- Funkcija izdelka / funkcija IZKLOP V SILI: da
- Preklopna frekvenca / največ [1/h]: 600
- Stopnja zaščite IP / priključne sponke: IP20, sponka privita
- Odpornost na vibracije: 10 ... 500Hz: 5g
- Zaščitni razred opreme: II
- Toleranca pozitivnega vgradnega premera: 0,4 mm
- Funkcija izdelka / prisilno odpiranje: da
- Prerez priključnega vodnika / poln / z obdelavo konca jedra / največ: 0,75 mm²
- Prerez priključnega vodnika / poln / z obdelavo konca jedra / najmanj: 0,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žile / največ: 1,5 mm²
- Prerez priključnega vodnika / poln / brez obdelave konca žice / minimalno: 1 mm²
- Prerez povezljivega vodnika / fino vijačen / z obdelavo konca jedra / največ: 1,5 mm²
- Prerez priključnega vodnika / fino vijačen / z obdelavo konca jedra / najmanj: 0,5 mm²
- Prerez priključnega vodnika / fino vijačen / brez obdelave konca jedra / največ: 1,5 mm²
- Prerez priključnega vodnika / fino pleten / brez obdelave konca žice / najmanj: 1 mm²
- Število kontaktnih modulov: 2
- Pritezni moment / vijakov v držalu / najmanj: 1 Nm
- Tip preseka povezljivih vodnikov / za AWG linije: 2x (18 ... 14)
- Tip prereza povezljivega vodnika / polno / z obdelavo konca jedra: 2x (0,5 ... 0,75 mm²)
- Tip prereza priključnega vodnika / polno / brez obdelave koncev žice: 2x (1,0 ... 1,5 mm²)
- Tip preseka povezljivega vodnika / fino vijačen / z obdelavo konca jedra: 2x (0,5 ... 1,5 mm²)
- Tip preseka povezljivega vodnika / fino pleten / brez obdelave konca žice: 2x (1,0 ... 1,5 mm²)
- Končna obdelava kontaktov / pomožnih kontaktov: srebrna zlitina
- Številka AWG / kot kodiran presek priključnega vodnika / največ: 14
- Številka AWG / kot kodiran presek priključnega vodnika / najmanj: 18
- Vrsta montaže / modulov in dodatkov: Montaža na sprednjo ploščo
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 50 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / največ: 500 V
- Delovna napetost / pri AC / pri 60 Hz / nazivna vrednost / najmanj: 5 V
- Delovna napetost / pri DC / nazivna vrednost / največ: 500 V
- Delovna napetost / pri DC / nazivna vrednost / najmanj: 5 V
- Trajni tok / C-karakteristika odklopnika [A]: 10
- Izolacijska napetost / nazivna vrednost: 500 V
- Sestavni del izdelka/osvetlitev: št
- Vrsta napetosti / delovna napetost: AC/DC
- Prenapetostna odpornost / nazivna vrednost: 6 kV
- Toplotni tok: 10A
- Stopnja onesnaženosti: 3
- Pritezni moment / za pomožne kontakte / z vijačno povezavo / največ: 0,9 Nm
- Pritezni moment / za pomožne kontakte / z vijačno povezavo / najmanj: 0,8 Nm
- Vrsta embalaže
Piece
- Vrsta izdelka
gobasto pritisno tipkalo za ustavitev v sili
- Značilnosti stikal/tipk
s stikalom za zaustavitev v sili
- Vrsta osvetlitve
brez
- Aktivacija - vrsta
gumb
- Barva
rdeča
- Barva ohišja
rdeča
- Gumb-Ø
40 mm
- Priključek
vijačni
- Vrsta odklepanja
odklepanje na zasuk
- Oblika
Okrogla
- Izrez čelne plošče
22 mm. rund mm
- Funkcije
zaskočno

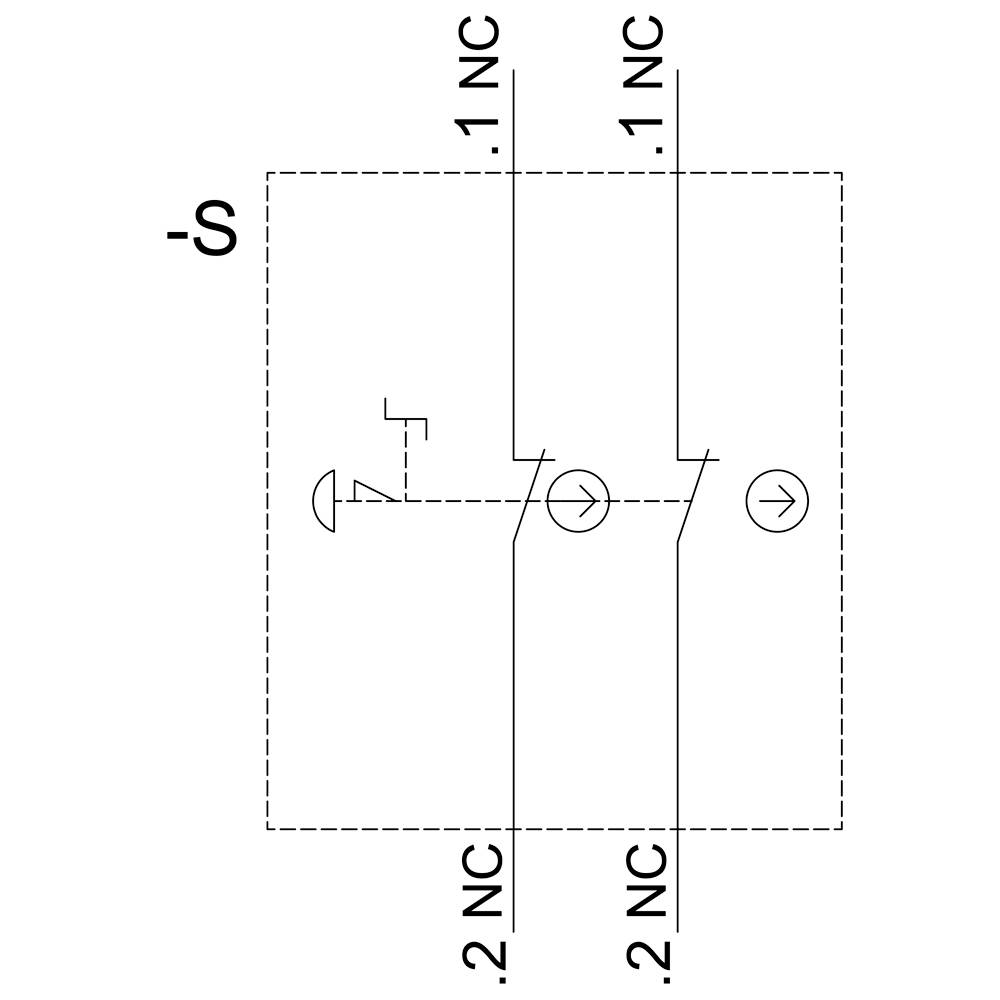

- Kontakt
2 odpiralo
- Mehanska življenjska doba
300000
- Električna življenjska doba
300000
- Vgradnja - premer
22.3 mm
- Izvedba
kompletna naprava
IP66
IP67
IP69/IP69K
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Preklopni položaji
1 x izklop/vklop
- Širina
30 mm
- Višina
40 mm
- Premer
40 mm
- Vsebina
1 kos

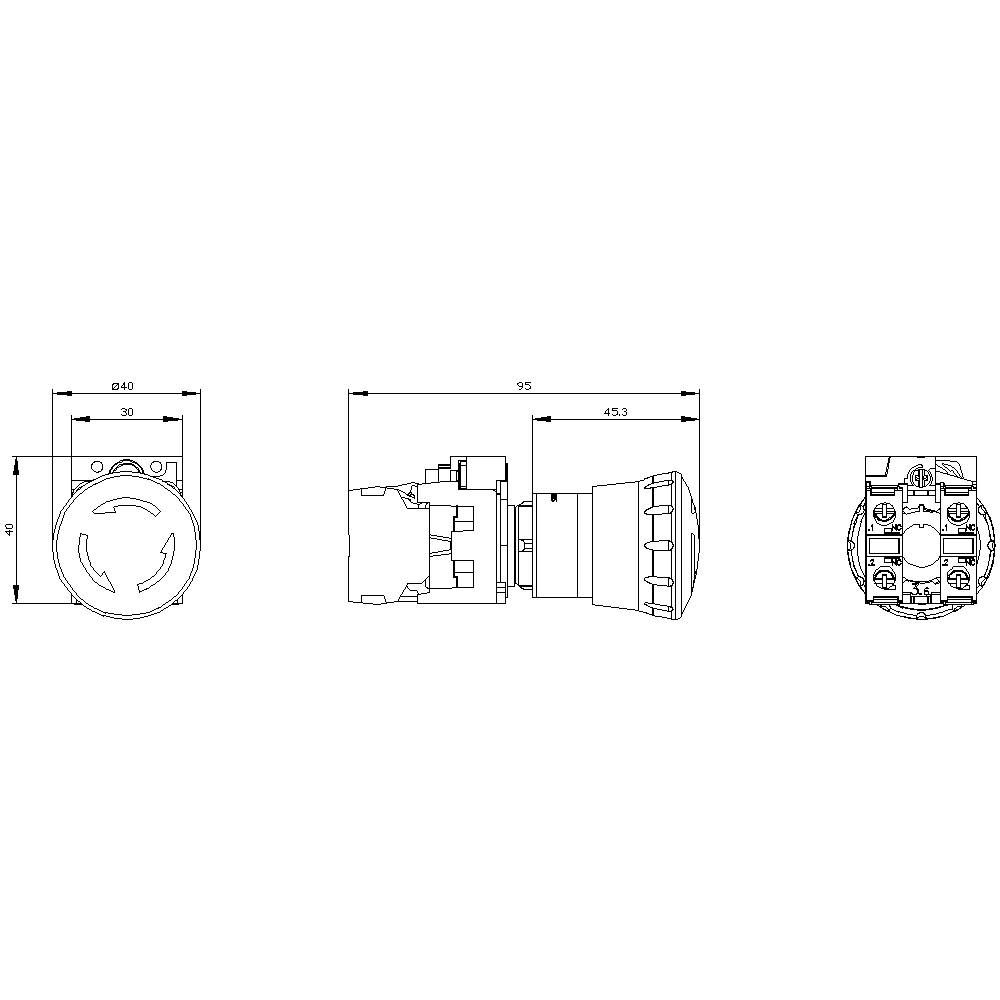

- Mere
(Ø x V) 40 mm x 40 mm
- Skladnost z RoHS
Ja
- Globina
70.6 mm
- Vrsta
3SU1100-1HB20-1PA0
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2863877 Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 gobasto pritisno tipkalo za ustavitev v sili s stikalom za zaustavitev v sil
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2863877 Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 gobasto pritisno tipkalo za ustavitev v sili s stikalom za zaustavitev v sil
Opis
Tipka EMERGENCY STOP goba, 22 mm, okrogla, plastična, rdeča, 40 mm, pozitivni zaskok, po DIN EN ISO 13850, zasučna sprostitev, brez rumene podložne plošče, z držalom, 1NC, 1NC, vijačni priključek EMERGENCY STOP tipka goba SIRIUS ACT v skladu z DIN EN ISO 13850 za krmiljenje aplikacij, povezanih z varnostjo, z zaščito proti posegom.
Siemens pod blagovno znamko SIRIUS ACT ponuja edinstven portfelj krmilnih in signalnih naprav z globalnimi odobritvami izdelkov v treh sodobnih oblikovalskih serijah iz robustne prave kovine in visokokakovostne plastike.
Inovativni koncept vpetja poenostavi montažo do te mere, da je potrebna samo ena roka in brez posebnih orodij. Kot pritrdilne luknje zadostujejo luknje brez utorov, saj je 100-odstotna zaščita proti zvijanju že vgrajena.
Zaradi konstantno visoke stopnje zaščite so robustne naprave primerne za industrijsko uporabo in uporabo na prostem. Možno je tudi čiščenje z visokotlačnim curkom. Niti prah, olje niti agresivne alkalije ne morejo ovirati zanesljivega delovanja.
Poleg standardnega ožičenja lahko večino naprav na krmilnik povežemo tudi preko PROFINET-a, AS-Interface ali IO-Link. To zmanjša vaš napor pri ožičenju, zmanjša vire napak in vam daje večjo prilagodljivost.
Grafični spletni konfigurator nudi priročno podporo pri izbiri in naročanju posameznih naprav, ohišij in nalepk. Na voljo je obsežna dokumentacija (npr. priročnik, 3D podatki, povezovalni diagram).
Razpoložljive različice: premer gobe 30/40/60 mm, osvetljena/neosvetljena, potegnite/obrnite/zaklenite.
Opomba: Celotna naprava, dobava vključno z držalom in moduli.
SIRIUS ACT - Zmogljivost v akciji pri poveljevanju in poročanju. Preprosto sestavljen, preprosto močan, preprosto popoln.
