Siemens 3VA1132-4ED12-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32

Siv Siemensov odklopnik z modro sprednjostjo, QR-kodo in stikalom z 'vklop' in 'izklop' položajema. Primeren za 220-240V.

Slika je simbolična

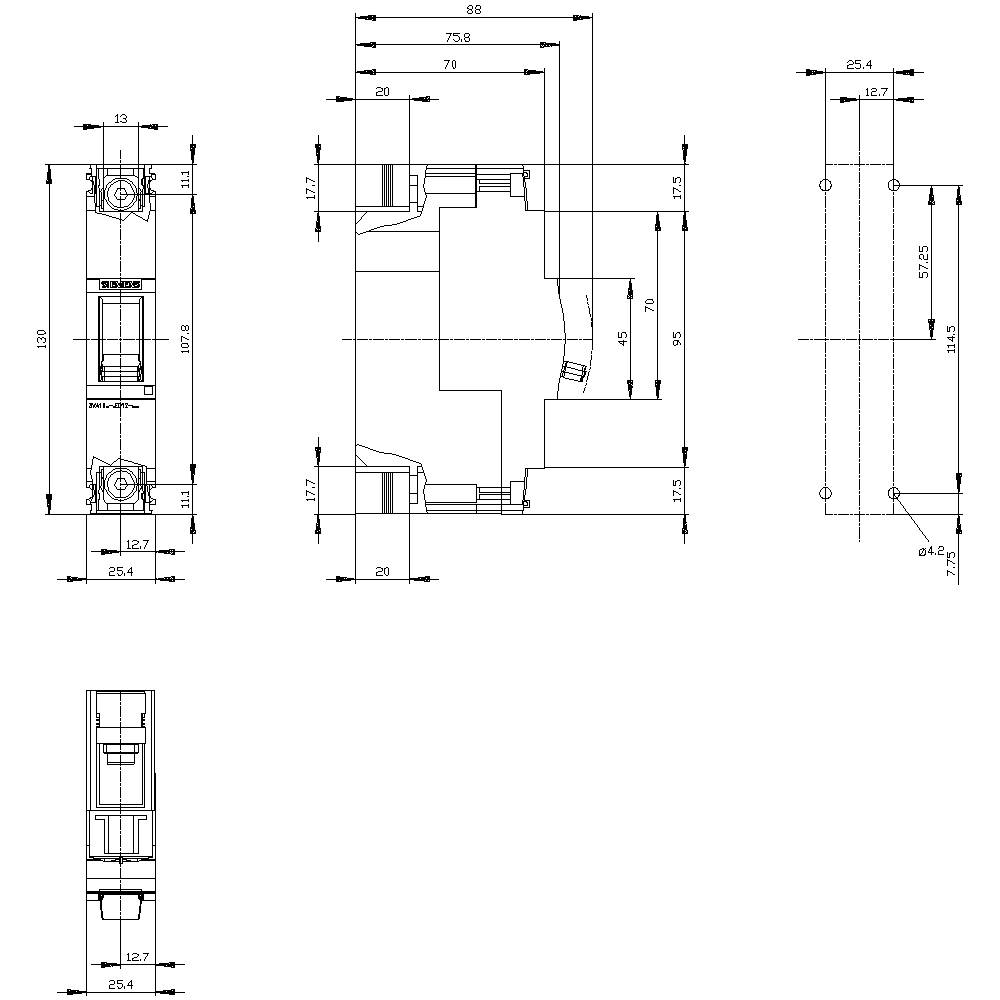

Tehnična risba električnega komponenta z merami v milimetrih. Prikazani so stranski, sprednji in tlorisni pogled.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

32 A

Priključek

vijačni

Vrsta

3VA1132-4ED12-0AA0

Nastavitveno območje toka (min.)

32 A

Podatkovni list izdelka (PDF)

Dostava sre, 7.10.

Število

kos - zaloga Nemčija

Skupaj (169,99 € / Kos)

169,99 €

z DDV

Samo 16,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 8000 Izolacijska napetost: 500 V Frekvenca: 50/60 Hz Izguba moči: 3,5 W Teža: 0,36 kg

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA1132-4ED12-0AA0

Nastavitveno območje toka (min.): 32 A

Nastavitveno območje toka (maks.): 32 A

Nastavitveno območje (tok): 32 - 32 A

Število polov: 1-polni

Preklopna napetost (maks.): 415 V/AC

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: S

Izvedba nadtokovnega sprožnika: TM210

Priključek: vijačni

: IP40

Globina: 70 mm

Širina: 25.4 mm

Višina: 130 mm

Mere: (Š x V x G) 25.4 x 130 x 70 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 32 A

: 1

: 32-32 A

: 0

: 415-415 V

: 3.53 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 6 kA

: 320-320 A

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1724120 Siemens 3VA1132-4ED12-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 415

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1724120 Siemens 3VA1132-4ED12-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 415

Opis

Odklopnik 3VA1 IEC Okvir 160 Preklopna zmogljivost razreda I Icu = 36kA @ 240V 1-polna, sistemska zaščita TM210, FTFM, In = 32A zaščita pred preobremenitvijo Ir = 32A stalna zaščita kratkega stika Ii = 10 x v vijačnem priklopu 3VA1 odklopno ohišje za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema 3. Glede na velikost: 1- do 4-polne različice. 4. Odvisno od velikosti: preklopna zmogljivost 16 kA ... 70 kA pri 415 V za 3- ali 4-polna stikala in 36 kA pri 240 V za 1-polna stikala. 5. Možna je montaža v fiksno instalacijo in vtičnico. 6. Serija ima toplotno-magnetno prekoračitev. 7. Primeren za AC in DC uporabo. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. 9. Vgrajena dodatna platforma za vse 3VA ulitke. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.

Besedilo je strojno prevedeno.
