Siemens 3VA1132-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 690
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
močnostno stikalo
Nastavitveno območje toka (maks.)
32 A
Priključek
sponka
Vrsta
3VA1132-4ED46-0AA0
Nastavitveno območje toka (min.)
32 A
Podatkovni list izdelka (PDF)
Število
Skupaj (425,00 € / Kos)
425,00 €
z DDV
Poudarki in podrobnosti
Siemens 3VA1132-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm
Dodatne informacije
Tehnične specifikacije
- Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna doba: 8000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 3,53 W Teža: 1,2 kg
- Vrsta izdelka
močnostno stikalo
- Vrsta
3VA1132-4ED46-0AA0
- Nastavitveno območje toka (min.)
32 A
- Nastavitveno območje toka (maks.)
32 A
- Nastavitveno območje (tok)
32 - 32 A
- Število polov
4-polni
- Preklopna napetost (maks.)
690 V/AC
- Namestitev
fiksna instalacaija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Razred preklopne zmogljivosti
S
- Izvedba nadtokovnega sprožnika
TM210
- Priključek
sponka
IP40
- Globina
70 mm
- Širina
101.6 mm
- Višina
130 mm
- Mere

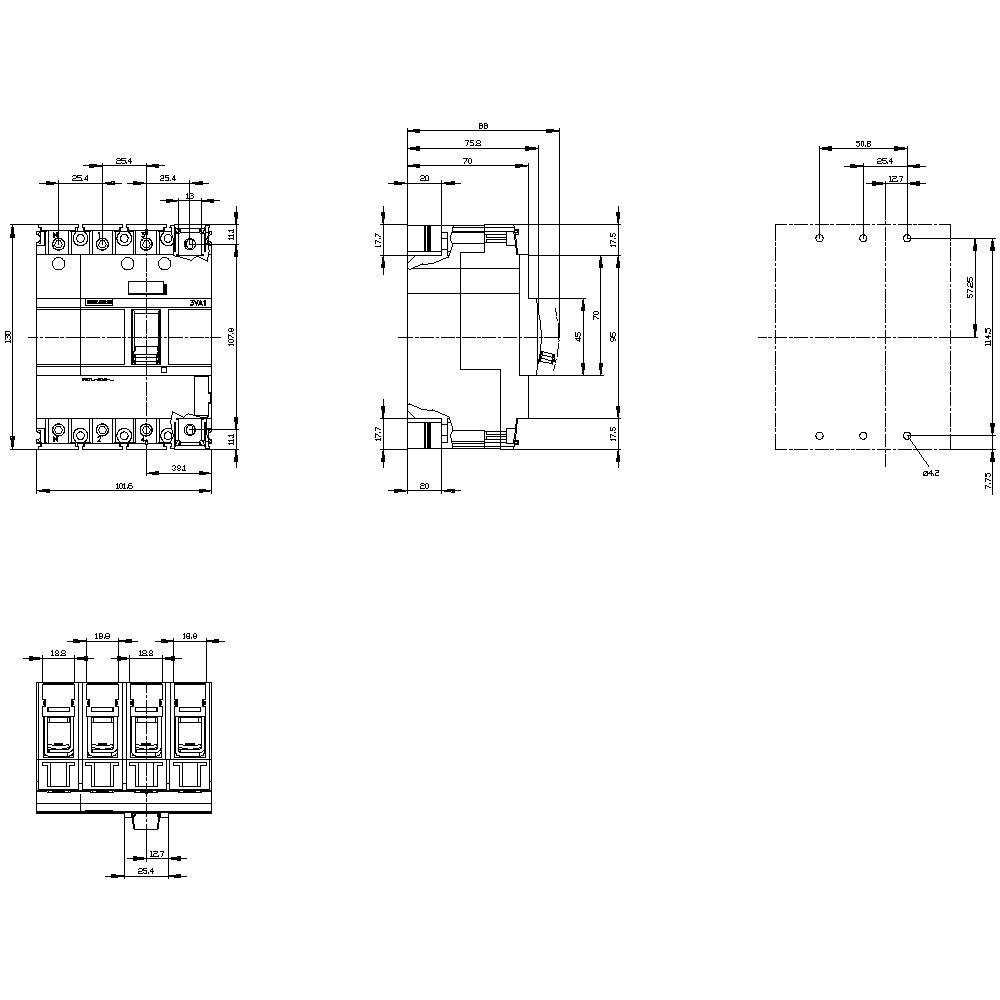

(Š x V x G) 101.6 x 130 x 70 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
0
0
32 A
4
32-32 A
0
690-690 V
10.6 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
36 kA
320-320 A
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1724124 Siemens 3VA1132-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 690
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1724124 Siemens 3VA1132-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 32 - 32 A Preklopna napetost (maks.): 690
Opis
3VA1 Odklopnik IEC Okvir 160 Preklopna zmogljivost razreda I Icu = 36kA @ 415V 4-polna, sistemska zaščita TM210, FTFM, In = 32A zaščita pred preobremenitvijo Ir = 32A fiksna zaščita kratkega stika Ii = 10 x v N-prevodniku nezaščiten Priključni priključek 3VA1 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema 3. Glede na velikost: 1- do 4-polne različice. 4. Odvisno od velikosti: preklopna zmogljivost 16 kA ... 70 kA pri 415 V za 3- ali 4-polna stikala in 36 kA pri 240 V za 1-polna stikala. 5. Možna je montaža v fiksno instalacijo in vtičnico. 6. Serija ima toplotno-magnetno prekoračitev. 7. Primeren za AC in DC uporabo. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. 9. Vgrajena dodatna platforma za vse 3VA ulitke. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
