Siemens 3VA1163-3ED22-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63

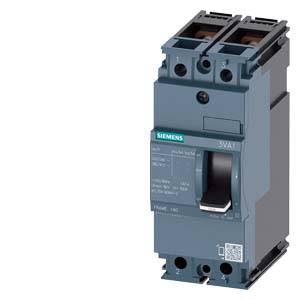

Siv tokovni odklopnik znamke Siemens z ročico za vklop/izklop na sredini. Napis: '3VA1'.

Slika je simbolična

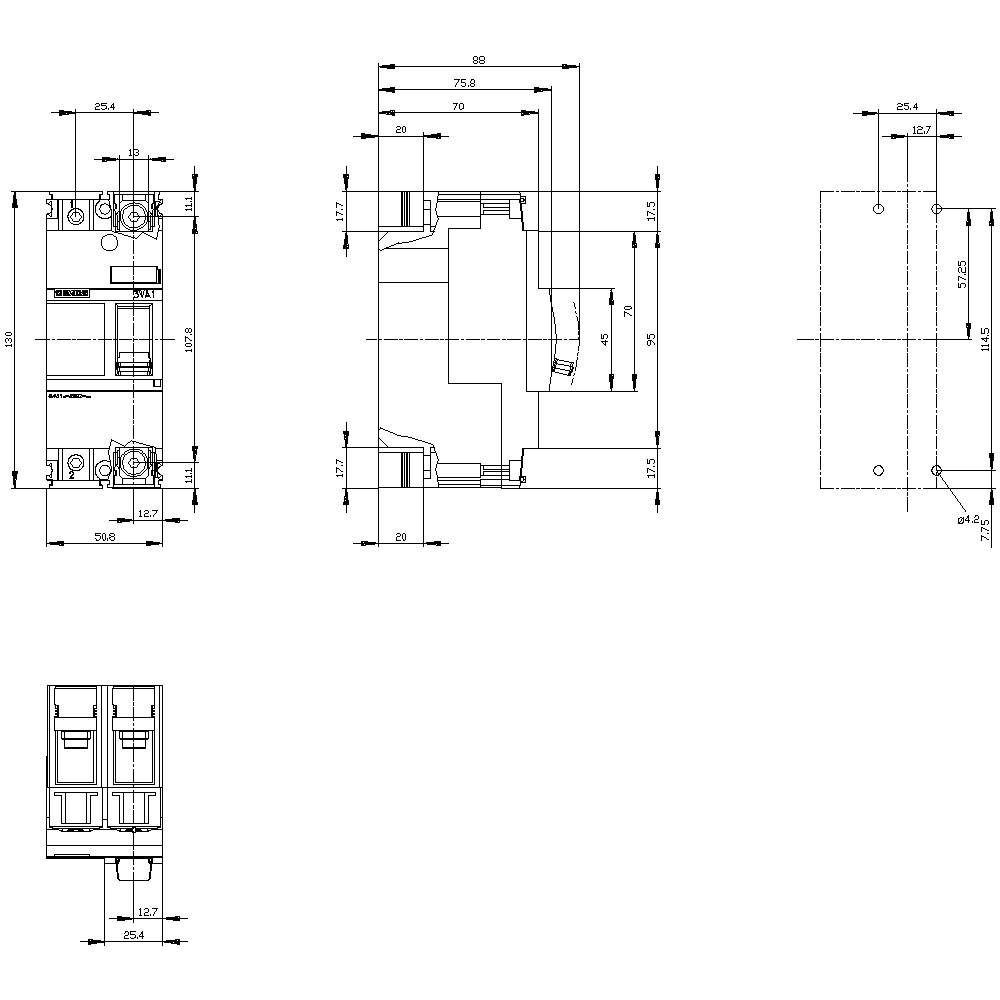

Tehnična risba električnega stikala, prikazuje poglede spredaj, zgoraj in s strani z natančnimi merami v milimetrih.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

63 A

Priključek

vijačni

Vrsta embalaže

Piece

Vrsta

3VA1163-3ED22-0AA0

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (259,00 € / Kos)

259,00 €

z DDV

Samo 20,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 8000 Izolacijska napetost: 500 V Frekvenca: 50/60 Hz Izguba moči: 5,75 W Teža: 0,64 kg

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA1163-3ED22-0AA0

Nastavitveno območje toka (min.): 63 A

Nastavitveno območje toka (maks.): 63 A

Nastavitveno območje (tok): 63 - 63 A

Število polov: 2-polni

Preklopna napetost (maks.): 415 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: N

Izvedba nadtokovnega sprožnika: TM210

Priključek: vijačni

: IP40

Globina: 70 mm

Širina: 50.8 mm

Višina: 130 mm

Mere: (Š x V x G) 50.8 x 130 x 70 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 63 A

: 2

: 63-63 A

: 0

: 415-415 V

: 11.54 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 25 kA

: 630-630 A

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Siemens 3VA1125-5EF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 25 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 18 - 25 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1722598

25 A

18 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1724453 Siemens 3VA1163-3ED22-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 63 A Preklopna napetost (maks.): 415

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1724453 Siemens 3VA1163-3ED22-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 63 - 63 A Preklopna napetost (maks.): 415

Opis

3VA1 Odklopnik IEC Okvir 160 Stikalna kapaciteta N Icu = 25kA @ 415V 2-polna, sistemska zaščita TM210, FTFM, In = 63A Zaščita pred preobremenitvijo Ir = 63A stalna zaščita kratkega stika Ii = 10 x V vijačno povezavo 3VA1 profilno stikalo za zaščito sistema. 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema 3. Glede na velikost: 1- do 4-polne različice. 4. Odvisno od velikosti: preklopna zmogljivost 16 kA ... 70 kA pri 415 V za 3- ali 4-polna stikala in 36 kA pri 240 V za 1-polna stikala. 5. Možna je montaža v fiksno instalacijo in vtičnico. 6. Serija ima toplotno-magnetno prekoračitev. 7. Primeren za AC in DC uporabo. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. 9. Vgrajena dodatna platforma za vse 3VA ulitke. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
