Siemens 3VA1196-6EF32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 11

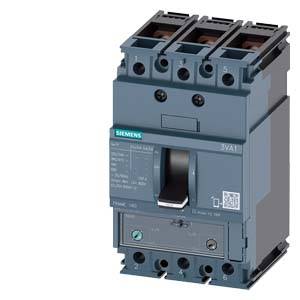

Električni odklopnik znamke Siemens, tipa 3VA1, z upravljalno ročico in oznakami. Uporabljen v električnih sistemih za zaščito.

Slika je simbolična

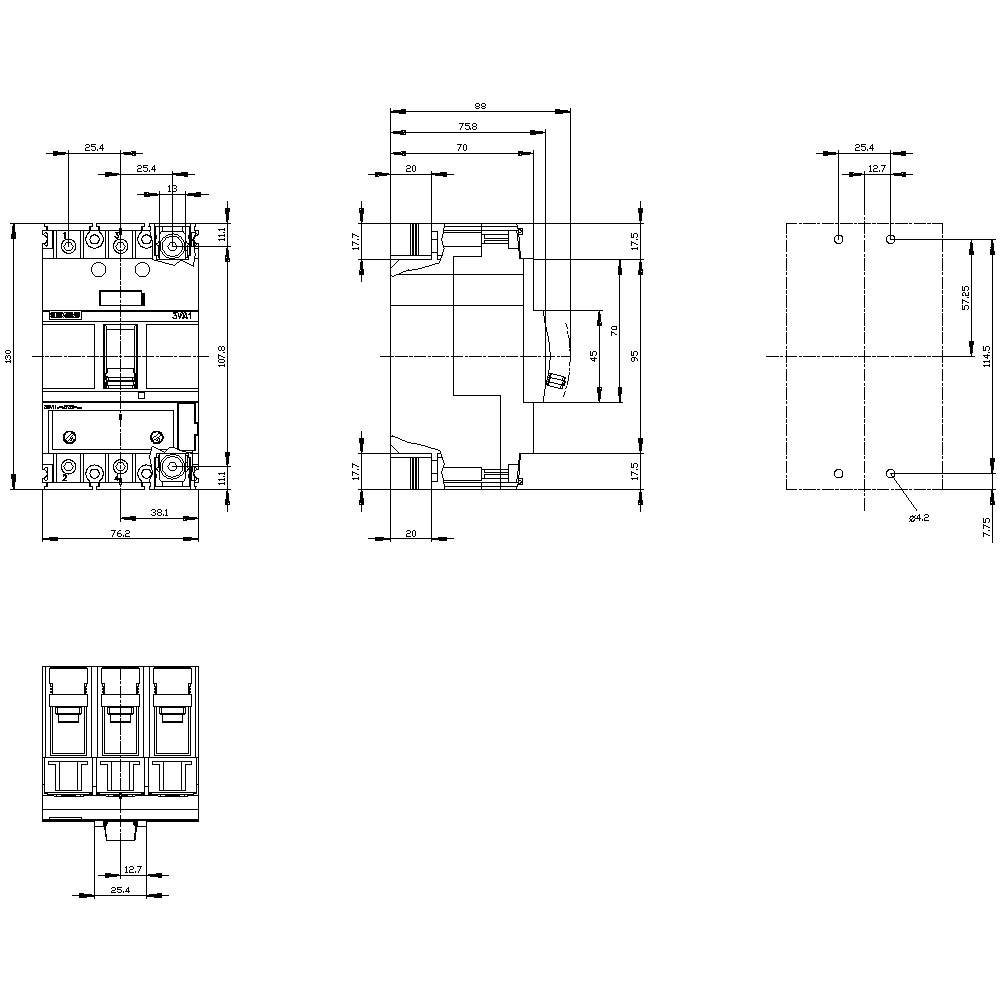

Tehnična risba električnega stikala z različnimi pogledi in dimenzijami, prikazuje natančne mere in priključne podrobnosti.

1/2

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

16 A

Priključek

vijačni

Vrsta

3VA1196-6EF32-0AA0

Nastavitveno območje toka (min.)

11 A

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (405,00 € / Kos)

405,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova: Zaščita sistema Izguba moči: 3,53 W Teža: 0,949 kg Mehanska življenjska doba: 20000 Električna življenjska doba: 8000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3VA1196-6EF32-0AA0

Nastavitveno območje toka (min.): 11 A

Nastavitveno območje toka (maks.): 16 A

Nastavitveno območje (tok): 11 - 16 A

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija 3VA

Primerno za znamko: Siemens

Namestitev: fiksna instalacaija

Min. temperatura: -25 °C

Maks. temperatura: +70 °C

Razred preklopne zmogljivosti: H

Izvedba nadtokovnega sprožnika: TM240

Priključek: vijačni

: IP40

Globina: 70 mm

Širina: 76.2 mm

Višina: 130 mm

Mere: (Š x V x G) 76.2 x 130 x 70 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 0

: 0

: 16 A

: 3

: 0

: 10.6 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 70 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Vrsta embalaže

Nastavitveno območje toka (min.)

Siemens 3VA1010-4ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1736957

100 A

močnostno stikalo

Piece

100 A

Siemens 3RA6890-0BA adapter za močnostno stikalo 1 kos Nastavitveno območje (tok): 25 A (max) Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 26 x 23 mm Piece

Št. izdelka:1737263

25 A

adapter za močnostno stikalo

Piece

Siemens 3VA1010-3ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737507

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737605

100 A

močnostno stikalo

100 A

Siemens 3VA1010-3ED46-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm Piece

Št. izdelka:1737861

100 A

močnostno stikalo

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737862

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1737881

100 A

močnostno stikalo

100 A

Siemens 3VA1010-4ED42-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 100 - 100 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 101.6 x 130 x 70 mm

Št. izdelka:1737920

100 A

močnostno stikalo

100 A

Siemens 3VA1020-2ED32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm Piece

Št. izdelka:1737935

20 A

močnostno stikalo

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 20 - 20 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 76.2 x 130 x 70 mm

Št. izdelka:1739826

20 A

močnostno stikalo

20 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742990 Siemens 3VA1196-6EF32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 11 - 16 A Preklopna napetost (maks.): 690

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742990 Siemens 3VA1196-6EF32-0AA0 močnostno stikalo 1 kos Nastavitveno območje (tok): 11 - 16 A Preklopna napetost (maks.): 690

Opis

3VA1 Odklopnik IEC Okvir 160 Preklopna zmogljivost H Icu = 70kA @ 415V 3-polna, sistemska zaščita TM240, ATAM, In = 16A Zaščita pred preobremenitvijo Ir = 11A ... 16A Zaščita kratkega stika Ii = 10 ... 20 x V vijačno povezavo 3VA1 3VA-profilni odklopniki iz Siemensa kot pomemben sestavni del zaščitnih komponent SENTRON za industrijske aplikacije in za infrastrukturne aplikacije zagotavljajo učinkovit sistem, zaganjalnik in zaščito motorja z varnim odklopom v primeru preobremenitve in kratkih stikov. Vklopni odklopniki 3VA oblikujejo standarde glede fleksibilnosti in modularnega dodatka. Enotna dodatna oprema za več velikosti v vseh serijah 3VA1 in 3VA2. Ta različica 3VA-zaščitnega odklopnika je označena z: 1. Kompaktna izvedba. 2. Na voljo kot varianta za zaščito sistema 3. Glede na velikost: 1- do 4-polne različice. 4. Odvisno od velikosti: preklopna zmogljivost 16 kA ... 70 kA pri 415 V za 3- ali 4-polna stikala in 36 kA pri 240 V za 1-polna stikala. 5. Možna je montaža v fiksno instalacijo in vtičnico. 6. Serija ima toplotno-magnetno prekoračitev. 7. Primeren za AC in DC uporabo. 8. Modularen in enostaven za vgradnjo notranjih dodatkov z različnimi funkcijami. 9. Vgrajena dodatna platforma za vse 3VA ulitke. www.siemens.de/3VA. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
